发烧功放板系统

光控智能路灯/电灯开关控制器电子制作套件/散件(含外壳)

商品货号:001670001

商品品牌:三彩

销 售 价:¥13.00 (不含配送费用)

类型:
  • 机盒+印刷板+散件选中
您已选择:
我要购买: 套(限购 983 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

产品简介:
由于目前大多数的路灯控制采用以时间控制来实现,实际使用中由于冬天和夏天的白天长短不一,因此这种控制方式必然造成在光线充足的情况下,路灯也有时会亮着,从而造成了大量的能源浪费,而各种照明灯也都具有一定的使用时限,在光线充足的情况下仍继续是使用,必然增加每天开启灯的时间,会缩短灯的使用寿命,为解决上述问题,我们设计出一种智能路灯控制的方法,实现路灯照明技术的节能自动控制。

本设计主要是运用光敏元件的特性来实现当光照强度足够进自动关闭路灯,而当光照强度不足时,控制继电器吸合,接通路灯回路的电源,达到自动开启路灯的功能。

电路工作原理:

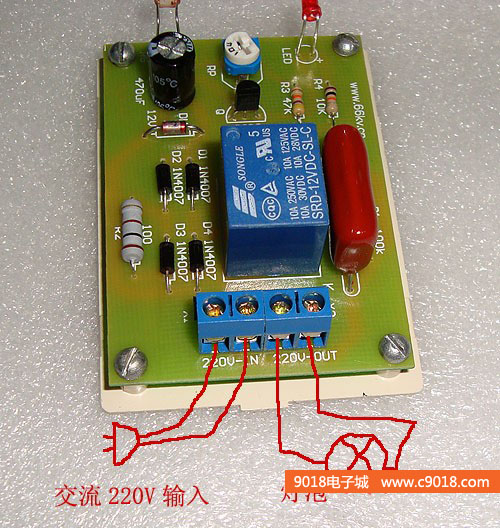

C1是降压电容,R1是C1的放电电阻,R2是限流电阻,D1-D4组成的桥式整流,C2是滤波电容,DW用来稳压;220V的交流电压经过降压整流后,在DW是两端形成一个稳定的12V直流电压。接通电源后,如果是白天,光线较强,光敏电阻RG两端的电阻很小故电压很小,Q截止,继电器不工作。当光线变暗时,RG两端的电压不断上升,当RG两端的电压上升到一定值时,Q导通,继电器吸合,其触点控制路灯点亮。当光线再次变亮时,RG两端的电压变小,Q截止,继电器断开。RP为可调电阻,用来适应不同的动作光线。X1输入220V交流电,X2输出220交流电接负载,负载电流2A

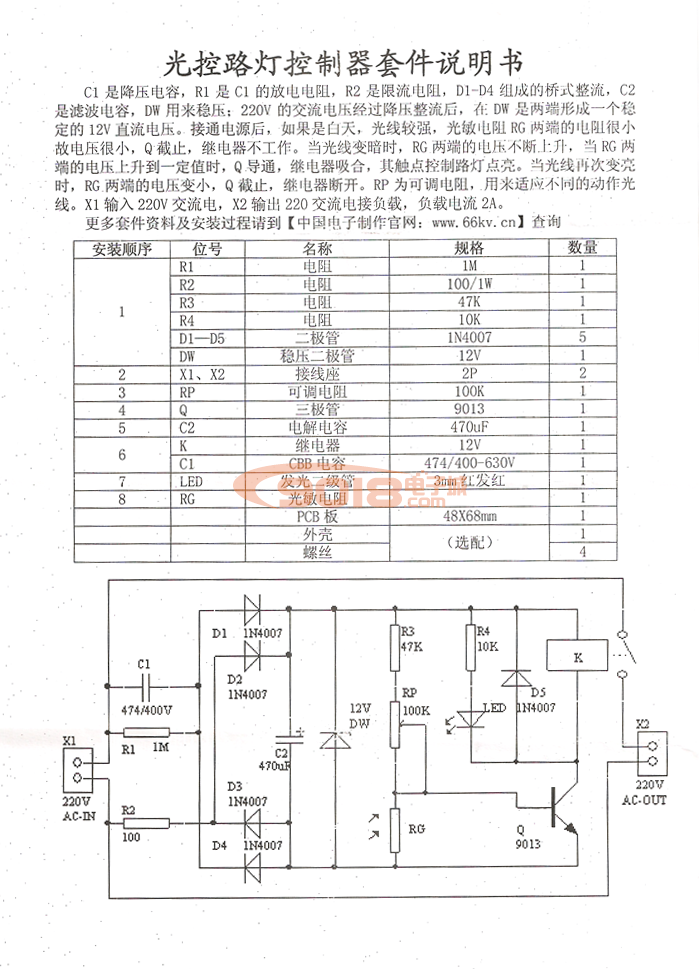

元件清单:
光控路灯/电灯开关控制器电子制套件/散件(含外壳)

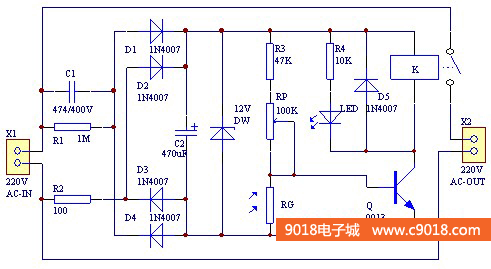

电路原理图:
光控路灯/电灯开关控制器电子制套件/散件(含外壳)

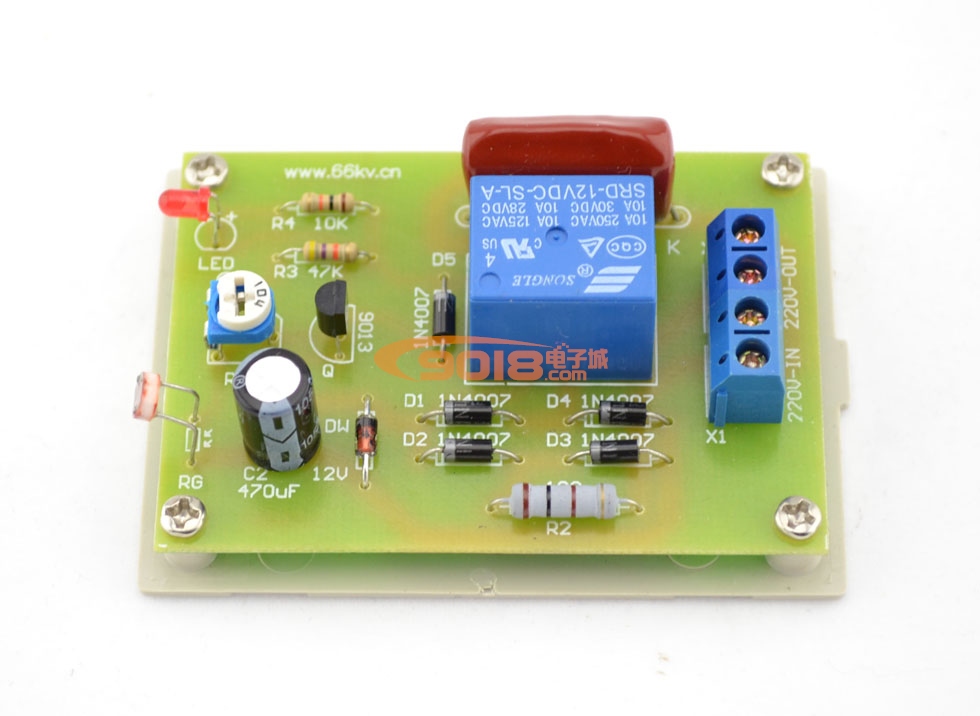

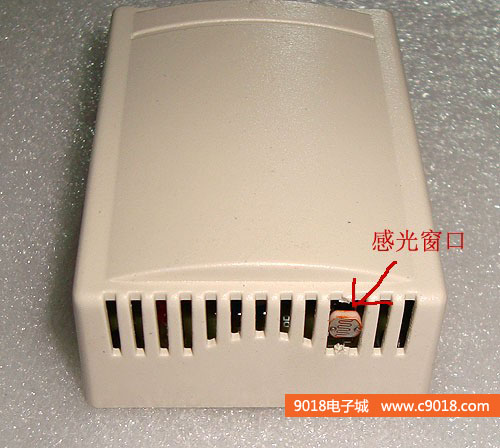

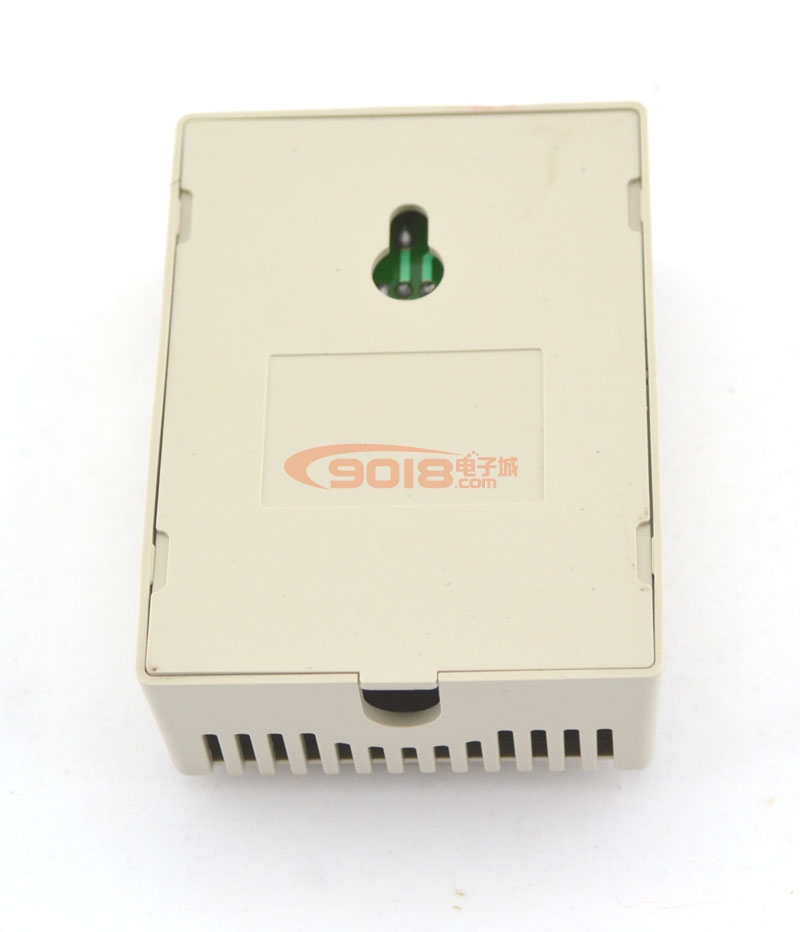

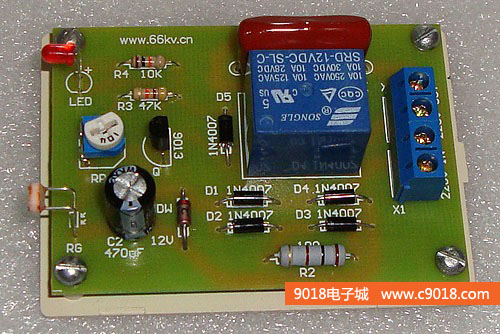

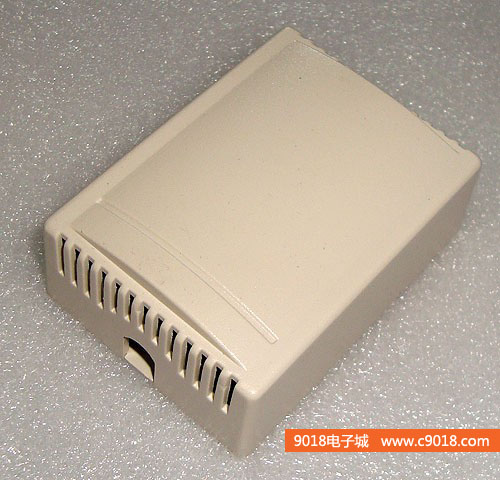

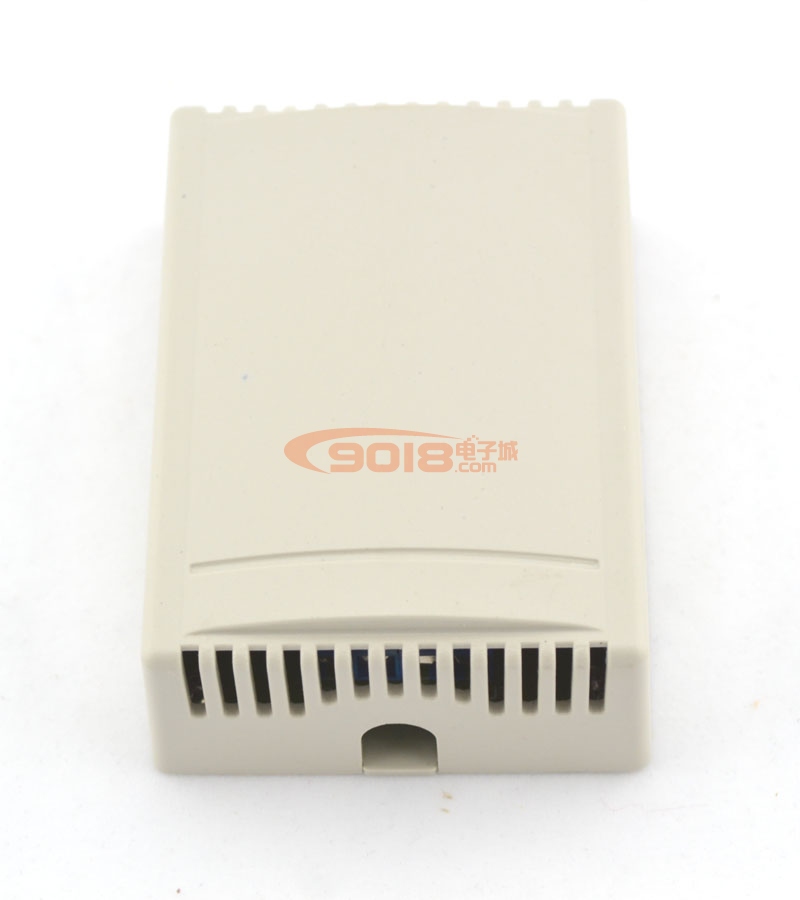

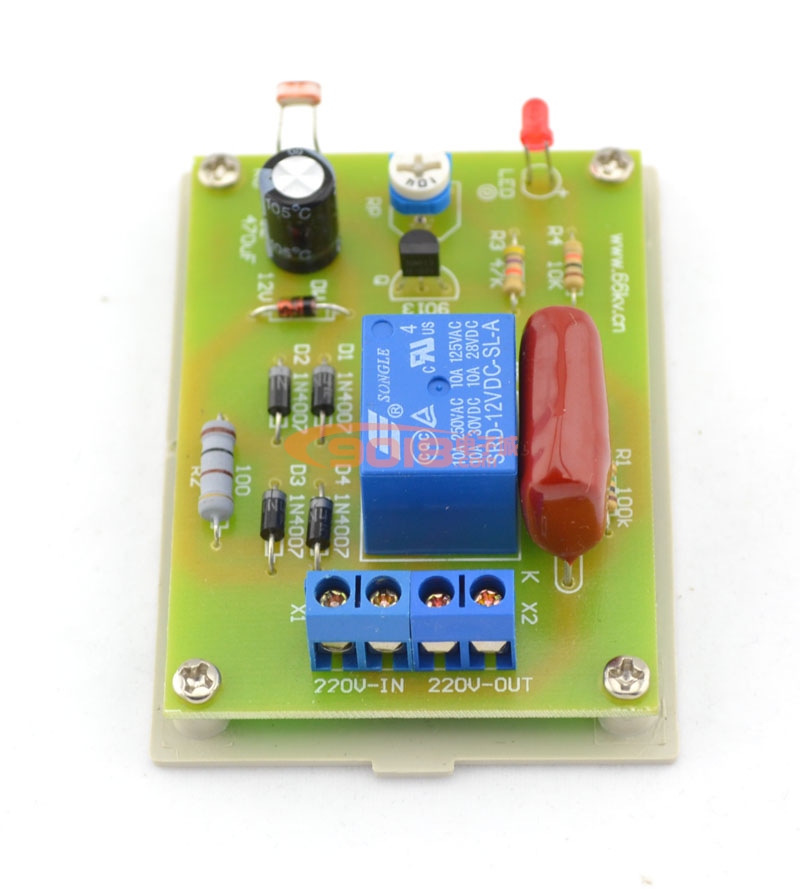

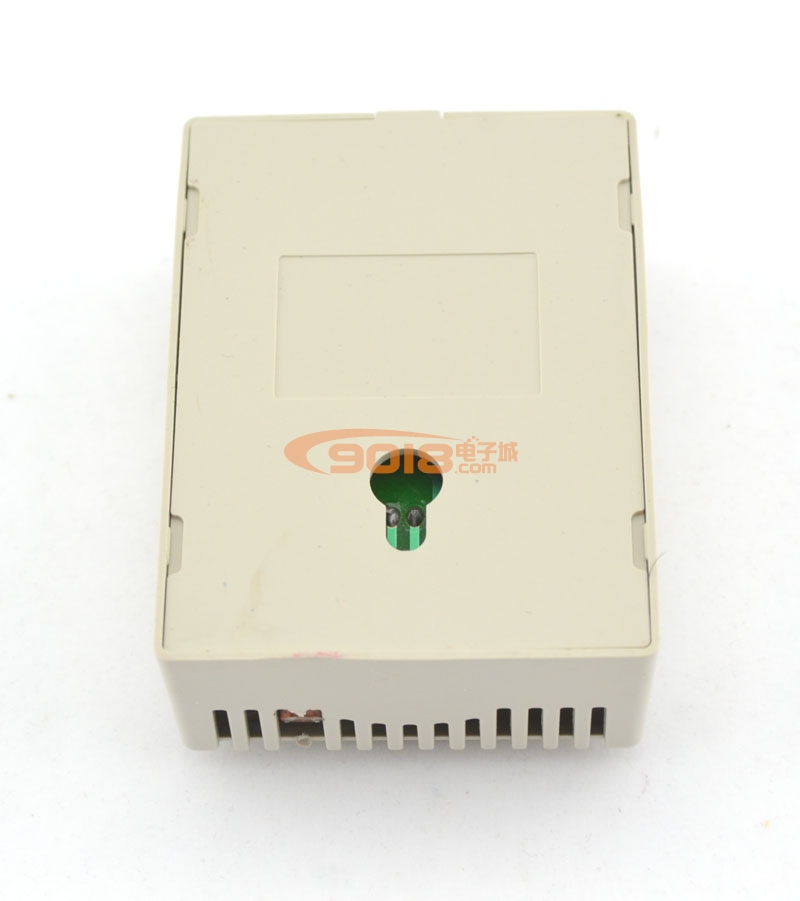

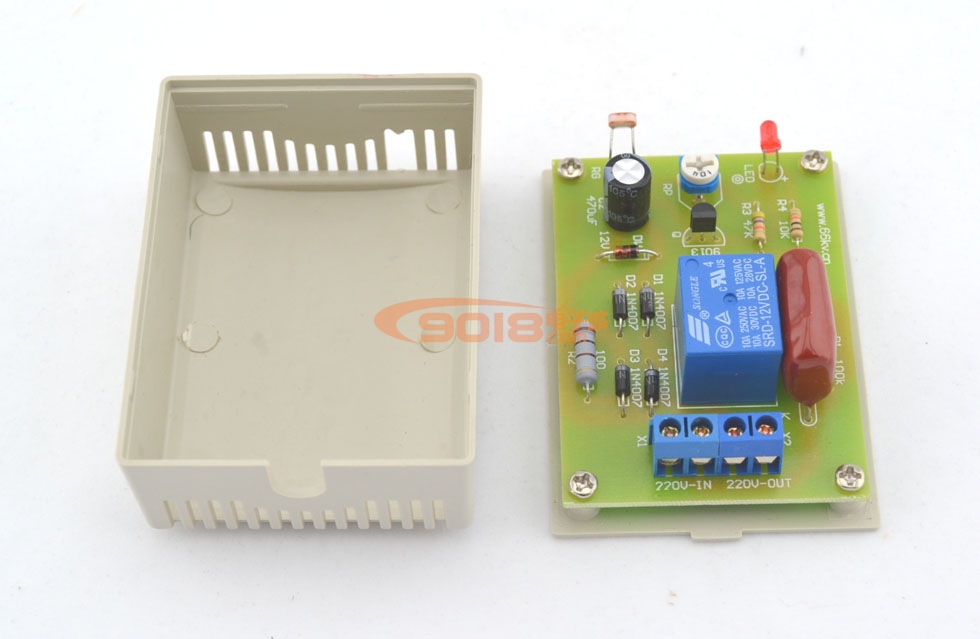

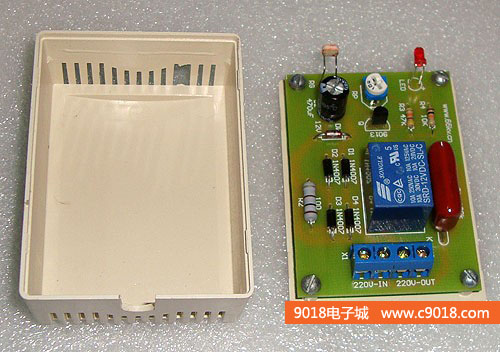

组装好的成品图:
光控路灯/电灯开关控制器电子制套件/散件(含外壳)

光控路灯/电灯开关控制器电子制套件/散件(含外壳)

光控路灯/电灯开关控制器电子制套件/散件(含外壳)

光控路灯/电灯开关控制器电子制套件/散件(含外壳)

光控路灯/电灯开关控制器电子制套件/散件(含外壳)
