发烧功放板系统

简易闪光电路电子制作套件/散件

商品货号:001010201

商品品牌:三彩

销 售 价:¥3.00 (不含配送费用)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 717 套)

搭配商品

  • 4节7号电池盒 带开关 引出线 电池盖
    4节7号电池盒 带开关 引出线 电池盖
    销售价:¥3.80

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
本套件电路简单、易懂,特别适合初学者及学生组装。
工作原理:当电源一接通,两只三极管就要争先导通,但由于元器件有差异,只有某一只管子最先导通。假如Q1最先导通,那么Q1集电极电压下降,LED1被点亮,电容C2的左端接近零电压,由于电容器两端的电压不能突变,所以Q2基极也被拉到近似零电压,使Q2截止,LED2不亮。随着电源通过电阻R3对C2的充电,使三极管Q2基极电压逐渐升高,当超过0.6伏时,Q2由截止状态变为导通状态,集电极电压下降,LED2被点亮。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q1的基极电压也下跳,Q1由导通变为截止,LED1熄灭。如此循环,电路中两只三极管便轮流导通和截止,两只发光二极管就不停地循环发光。改变电容的容量可以改LED循环的速度。

二、性能参数
工作电压:DC3V—9V

三、元件清单

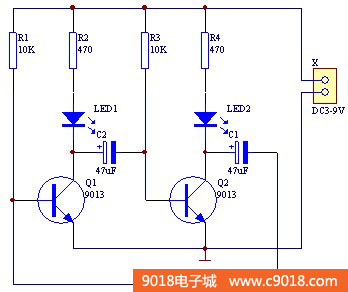

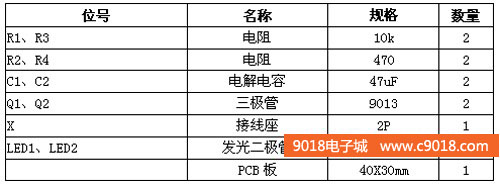

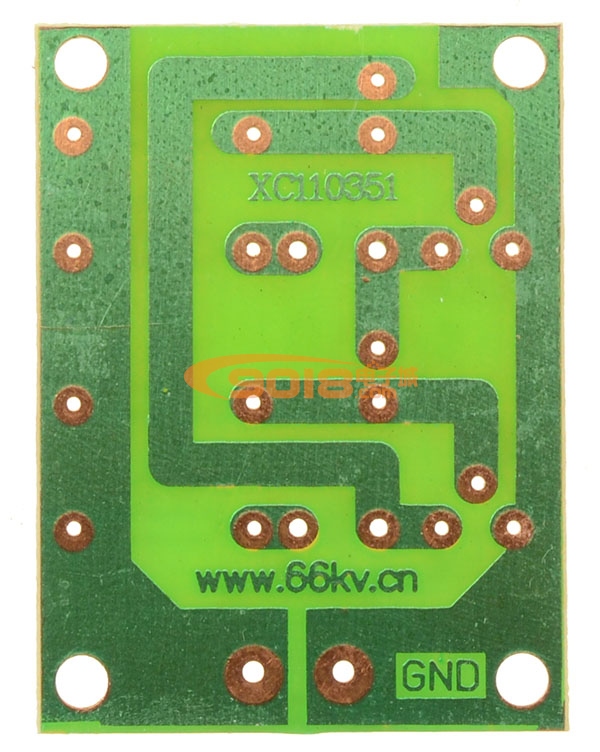

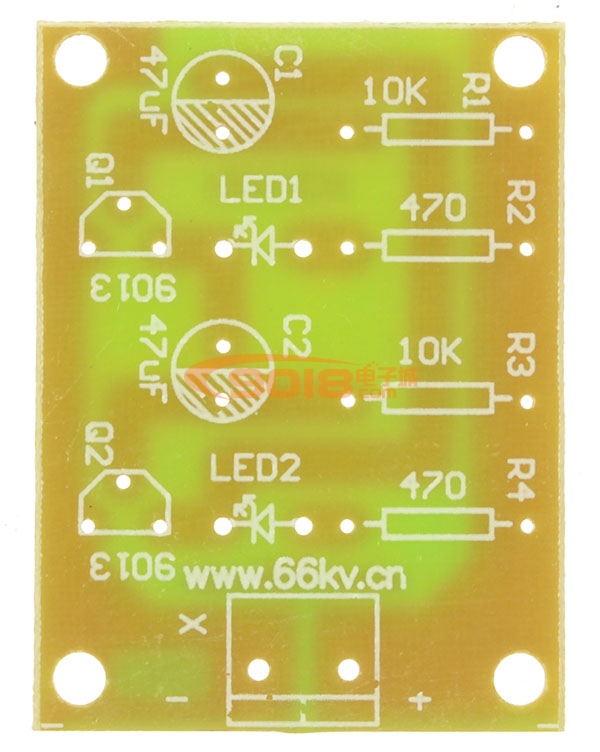

四、电路图

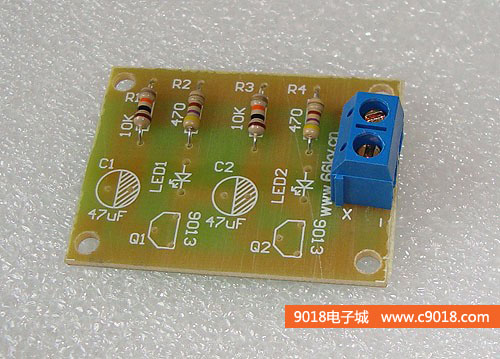

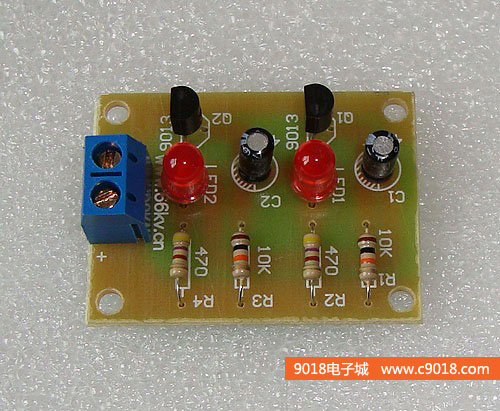

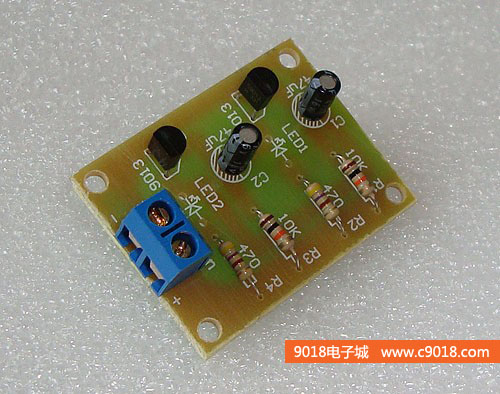

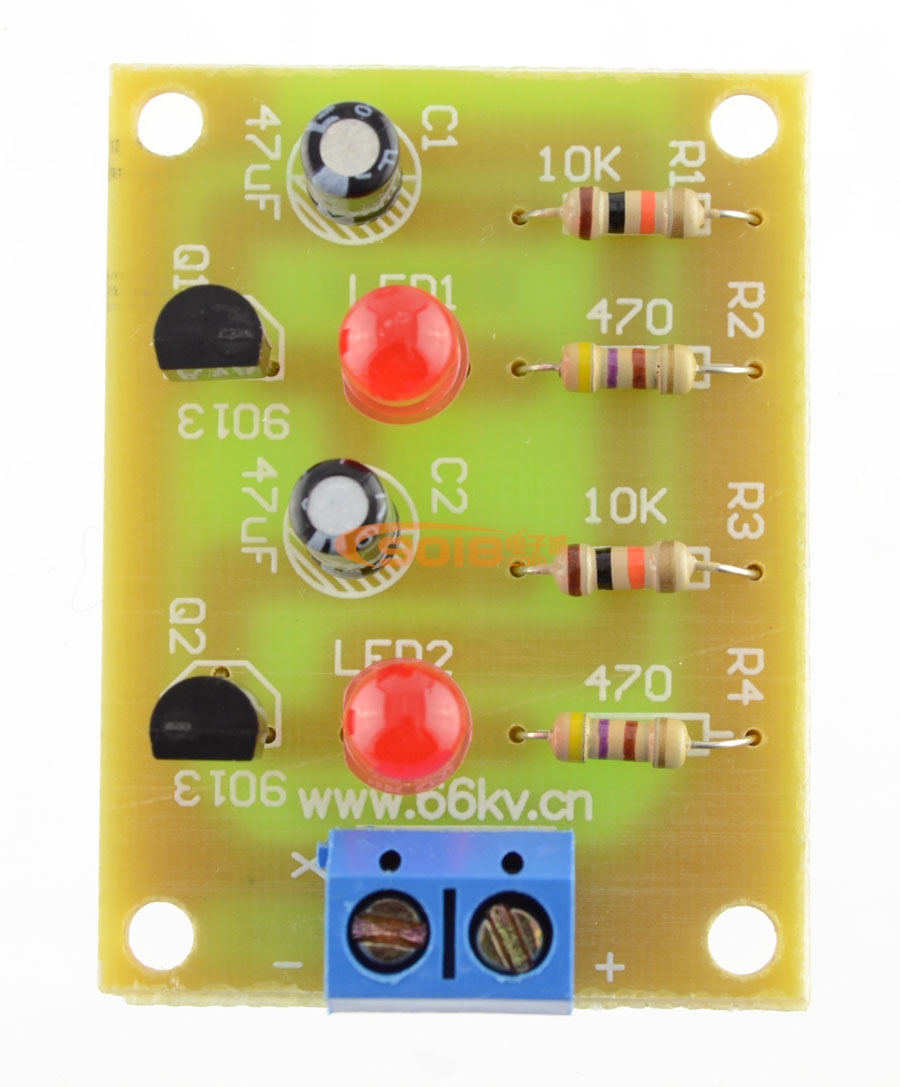

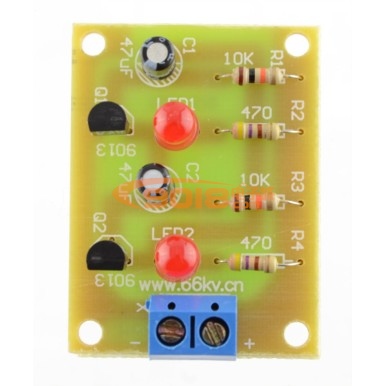

五、组装好的成品图







以下内容为:简易闪光电路套件焊接过程

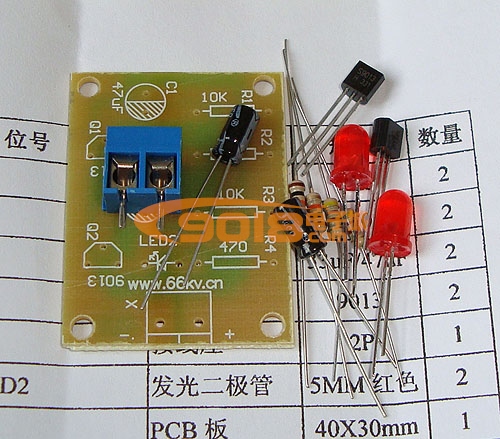

1、根据元件清单检查元件数量


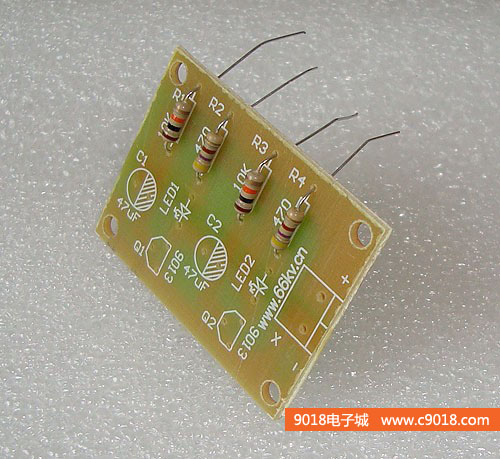

2、首先焊接电阻,电阻要紧贴电路板


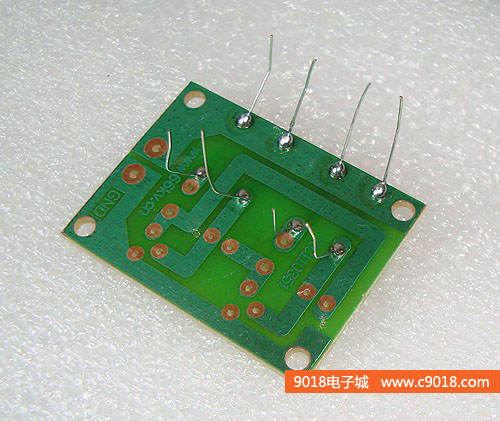

3、焊好电阻后,剪掉多余的引脚,在进行下一步


4、焊接接线座


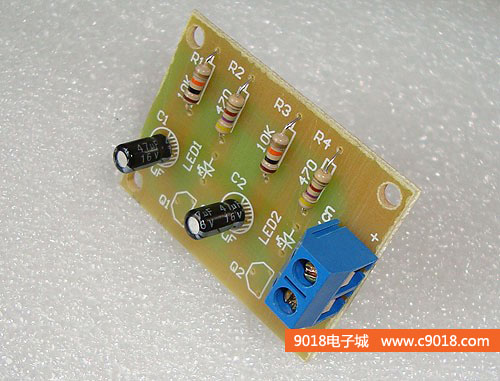

5、焊接电解电容,注意电解电容的极性,阴影部分为负极

6、焊接三极管


7、最后焊接LED,到这里这个简易闪光电路套件就焊接好了
