可控硅电灯调光器/台灯调光板/调光灯开关电路电子制作套件/散件
商品货号：001010001
商品品牌：三彩
销 售 价：¥3.00 （不含配送费用）
类型：
- 印刷板+散件
您已选择：
我要购买： 套（限购 86 套)
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、 电路说明：
电路中，由电源插头XP、灯泡EL、电源开关S、整流管D1～D4、单相可控硅KD1与电源构成主电路；由电位器RP1、电容C1、电阻R1与R2构成触发电路。将XP插入市电插座，闭合S，接通220V交流电源，D1～D4全桥整流得到脉动直流电压加至RP1，调节RP1的阻值，就能改变C1的充／放电时间常数，即改变KD1控制触发角，从而改变KD1的导通程度，使EL获得0～220V电压。RP1的阻值调得越大，则EL越暗，反之越亮，达到无级调光的目的。
二、电路参数：
工作电压：～220V
电路负载：15—40W白炽灯
三、元件清单：
四、电路原理图：

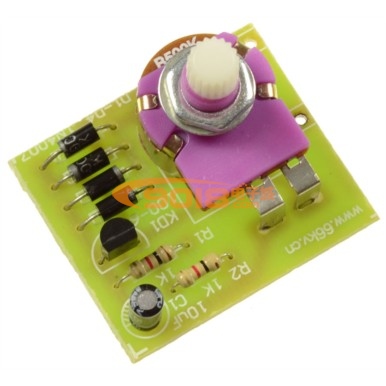

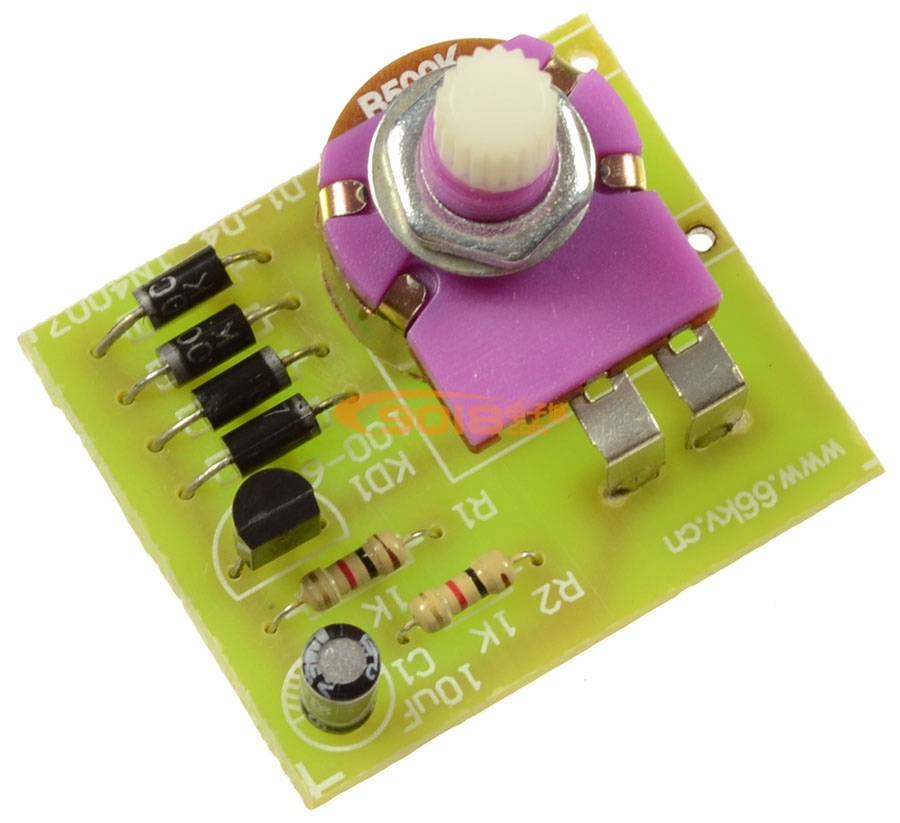

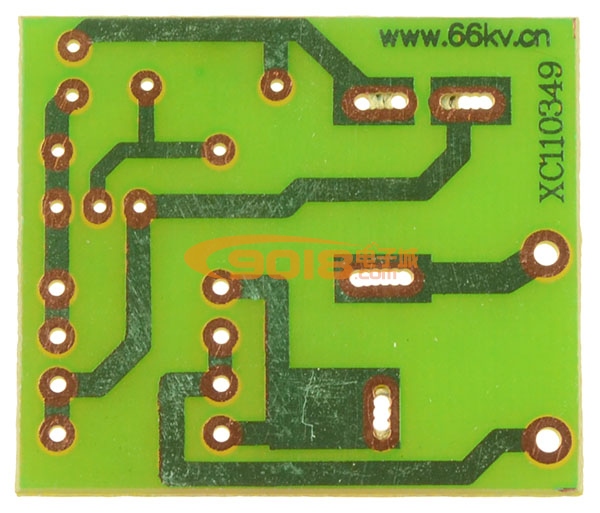

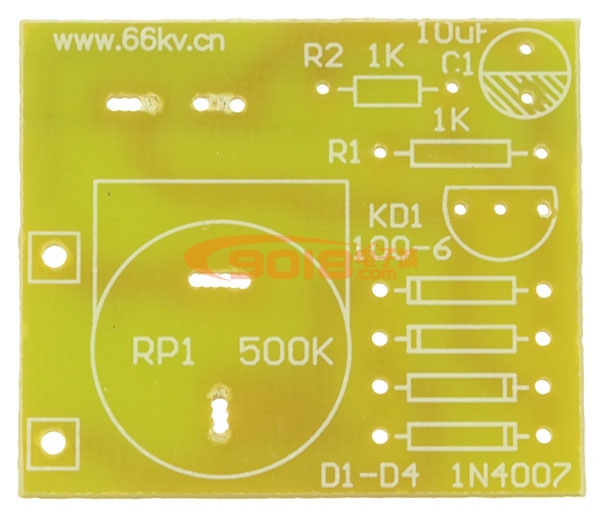

五、焊接好的成品图：
以下内容为：调光开关套件焊接过程

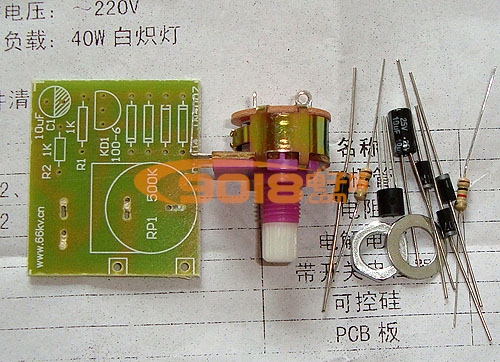

1、检查调光开关套件的元件，这个套件元件较少，很好检查
2、先焊接电阻和二级管，二极管要看清极性，别装反了
3、再焊接调光开关套件的电解电容和可控硅，电解电容符号的阴影为负极
4、最后焊接电位器，这个套件采用的是高质量500K带开关的电位器，成本价比市场上卖的整套套件或成品还高，所以一分价钱一分货，不要只图便宜
5、通电试验，接上220V交流电源和40W的白炽灯，调光开关和白炽灯是串联的，通电后调节电位器的旋钮，灯泡的亮度就会有相应的变化
