发烧功放板系统

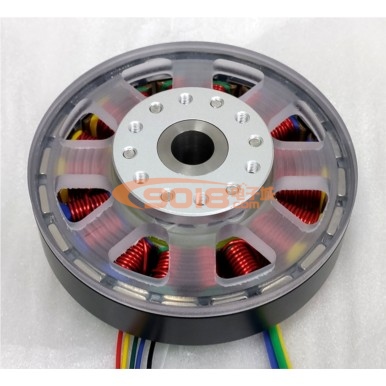

昊极200W盘式永磁三相直流无刷电机/马达 18N20P 法兰空心轴 有感带霍尔

商品货号:001982301

商品品牌:昊极

销 售 价:¥428.00 (不含配送费用)

配置:
  • 含霍尔选中
轴型:
  • 空心轴(无突出轴)选中
您已选择:
抱歉!此商品已下架。请浏览其它类似商品..

此产品已停产,请浏览最新升级产品:
http://www.c9018.com/detail/EM-D8110-Motor.html

本电机为实验原型产品,外形直径约91.8MM,力矩大,调速平滑,可作为一般动力直驱免去减速齿轮从而提高效率,核心部件采用金属支撑,转子支架采用工程塑料作为支撑骨架,可满足要求不高、对动力有小量需求的场合,或作为教学模型演示用,也可根据应用强度定制全金属骨架和提高功率,有此需求请联系本站客服。本电机为永磁式三相直流无刷电机,需加购适配的无刷电机驱动器方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个同轴并联获得多倍功率输出,转轴可自行更换任意长度,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

本品采用标准磁路设计,外壳与定子构成磁通回路有效地提升电磁转矩,加上优秀的极槽组合,最大限度提高电机综合性能。定子采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致。特别注意:本品未经细致的动平衡矫正,电机在高转速区间可能会有振动,出货时尽量降低振动值,但不能保证具体数据。

产品参数:
尺寸:直径91.8*厚38mm
重量:约530g
空心轴:内孔径12mm
定子:直径80*厚10mm
工作电压:DC12-24V
额定电压:24V
额定功率:210W
额定电流:10.9A
额定转速:2509
额定转矩:0.8N·m
转矩常数(KA):0.08Nm/A
转速常数(KV):124RPM/V
空载最高转速:2970RPM@DC24V
绕组数据:线径1.0*11匝*18槽
引线长度:30cm
霍尔相角:120度
相线说明:绿=A(U),黄=B(V),蓝=C(W)
霍尔线序:红=正,黑=负,绿=A(U),黄=B(V),蓝=C(W)
霍尔电压:DC5V

机械特性表:
昊极200W盘式永磁三相直流无刷电机/马达 18N20P 法兰空心轴 有感带霍尔
上述数据系使用普通方波驱动器测试得出来的结果,不同批次样品测试数据可能会有差异,仅供参考。本电机机械特性较硬,效率较高,尤其是高负载区间效率最高可逼近90%,如定制全金属骨架,加强散热,整体功率仍有提升空间。

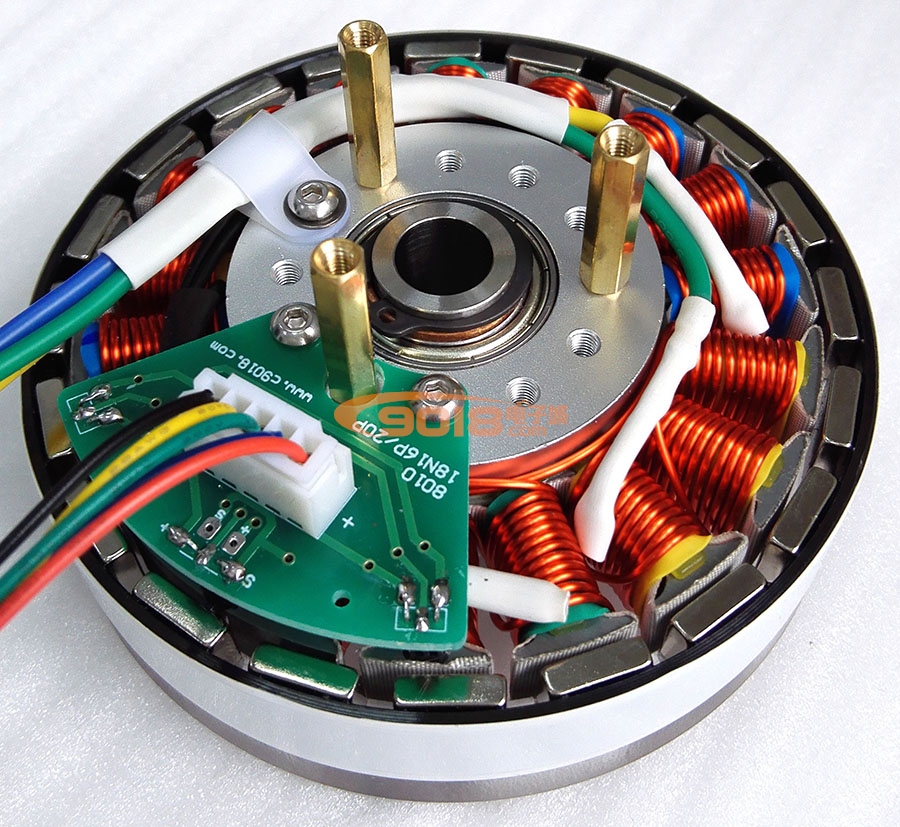

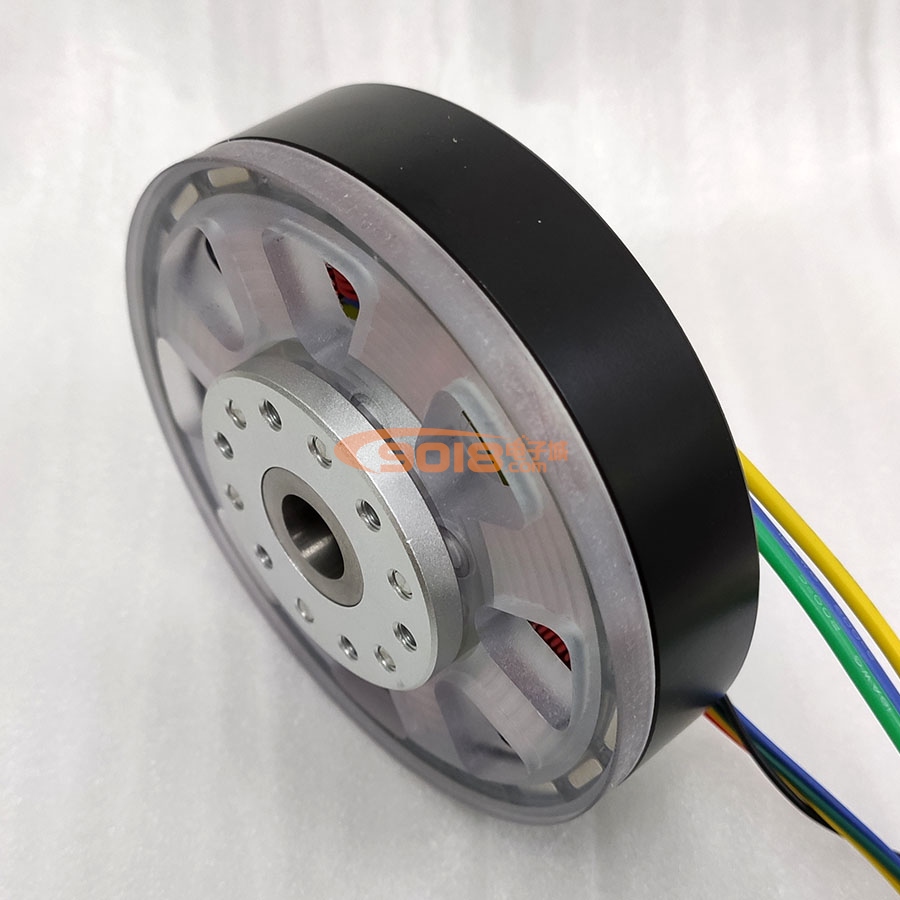

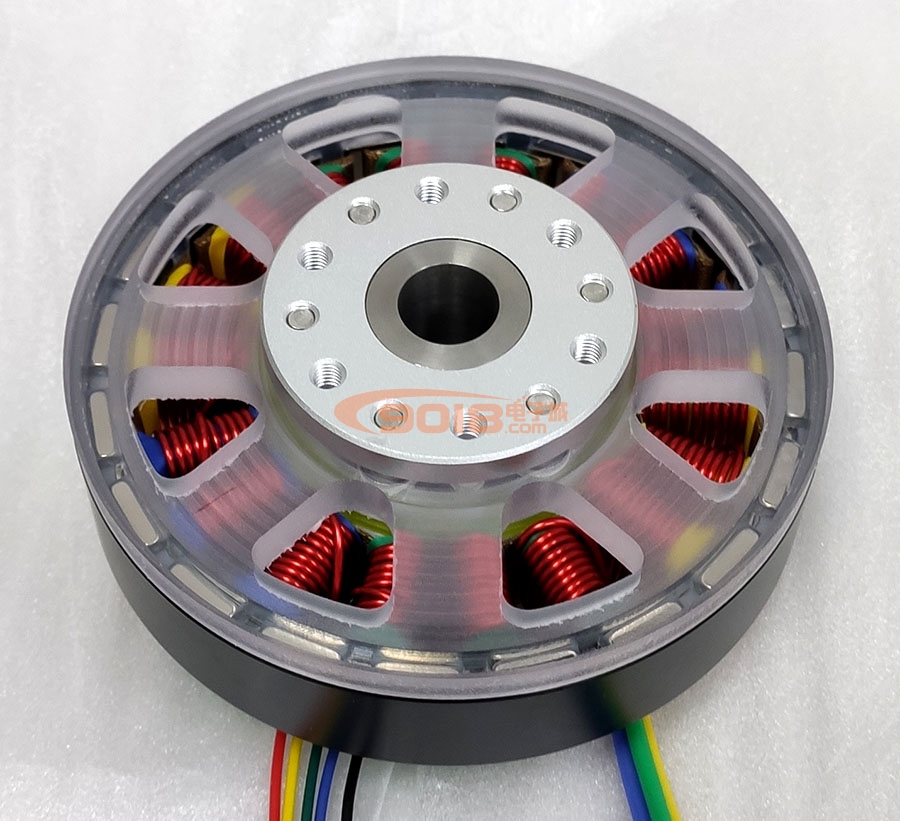

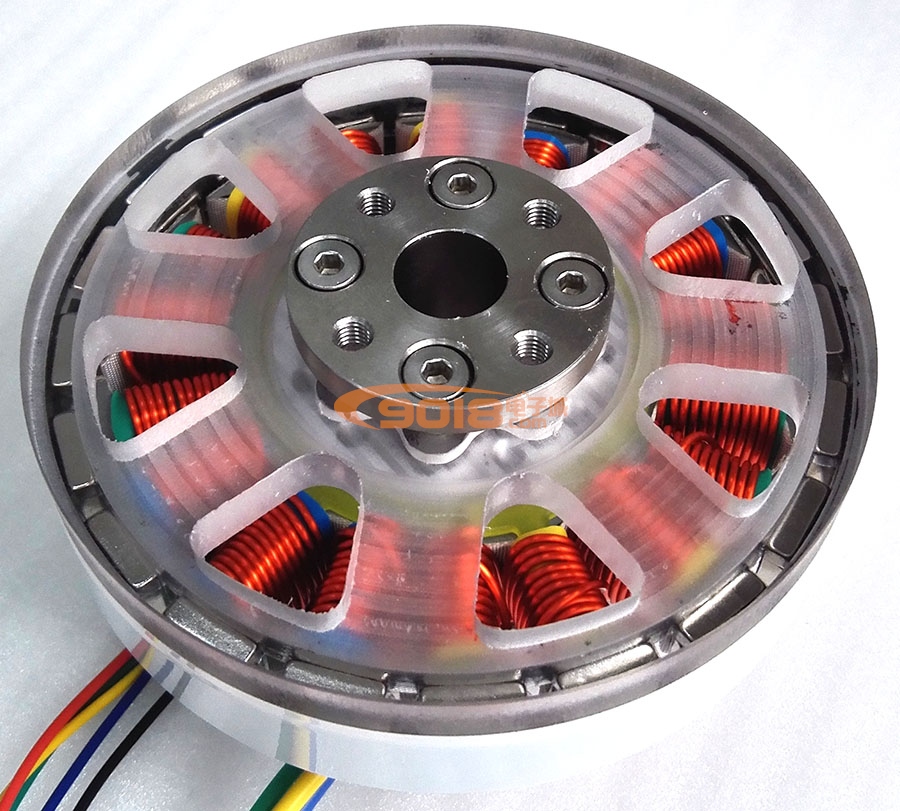

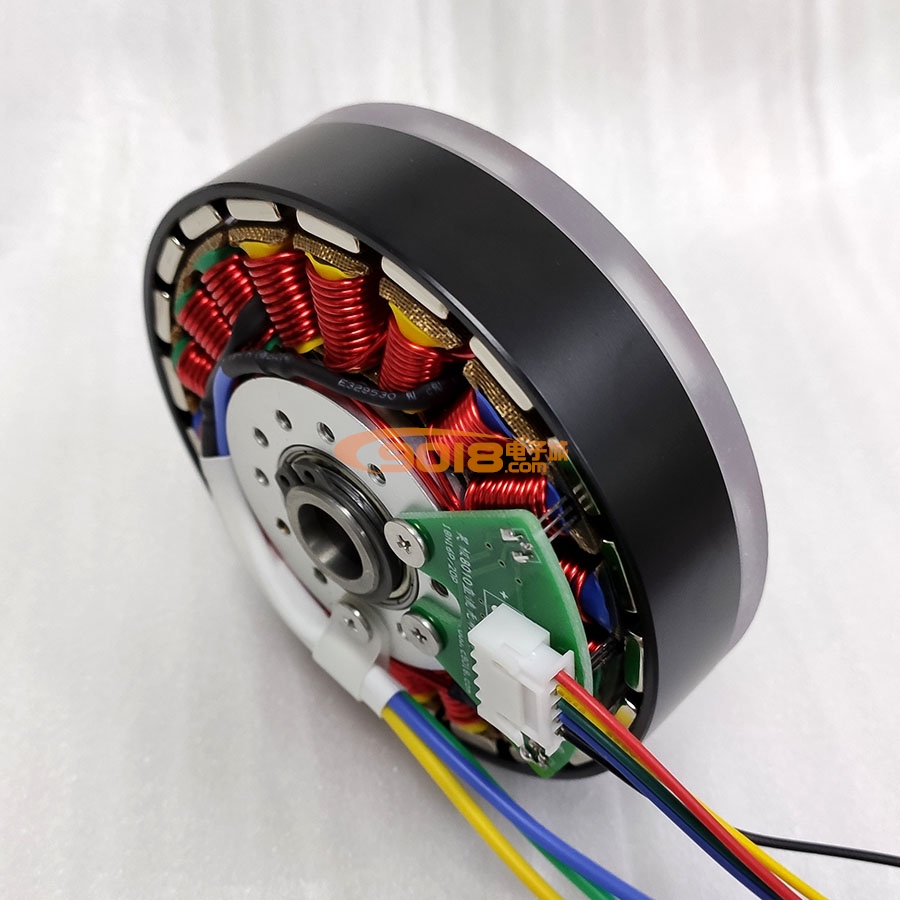

产品图片:

一体版法兰空心轴200W盘式18N20P永磁三相直流无刷电机/马达 有感带霍尔
一体版法兰空心轴200W盘式18N20P永磁三相直流无刷电机/马达 有感带霍尔

一体版法兰空心轴200W盘式18N20P永磁三相直流无刷电机/马达 有感带霍尔
一体版法兰空心轴200W盘式18N20P永磁三相直流无刷电机/马达 有感带霍尔
