昊极11510/3.6Nm小空心轴盘式三相永磁无刷直流电机扁平多极超薄有感带霍尔马达

商品货号：001989901

商品品牌：昊极

销售价：¥1288.00 （不含配送费用）

商品评分：10 （共 0 人评论，0 个咨询）

配置：未选择

含霍尔选中

轴型：未选择

空心轴（无突出轴）选中

您已选择：请选择配置、轴型

我要购买：个（限购 100 个)

搭配商品

昊极15A直流无刷电机驱动板有感有霍尔马达控制器 12-72V SPWM方波电子调速器

销售价：¥100.00

商品详情

配送费用

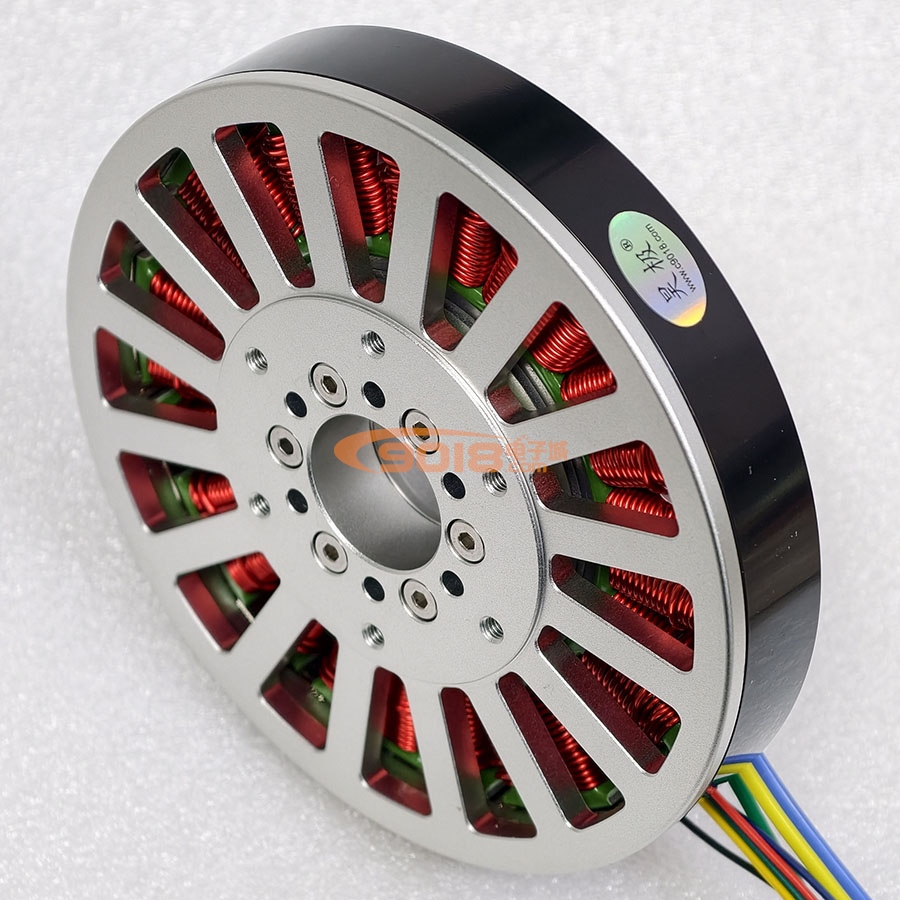

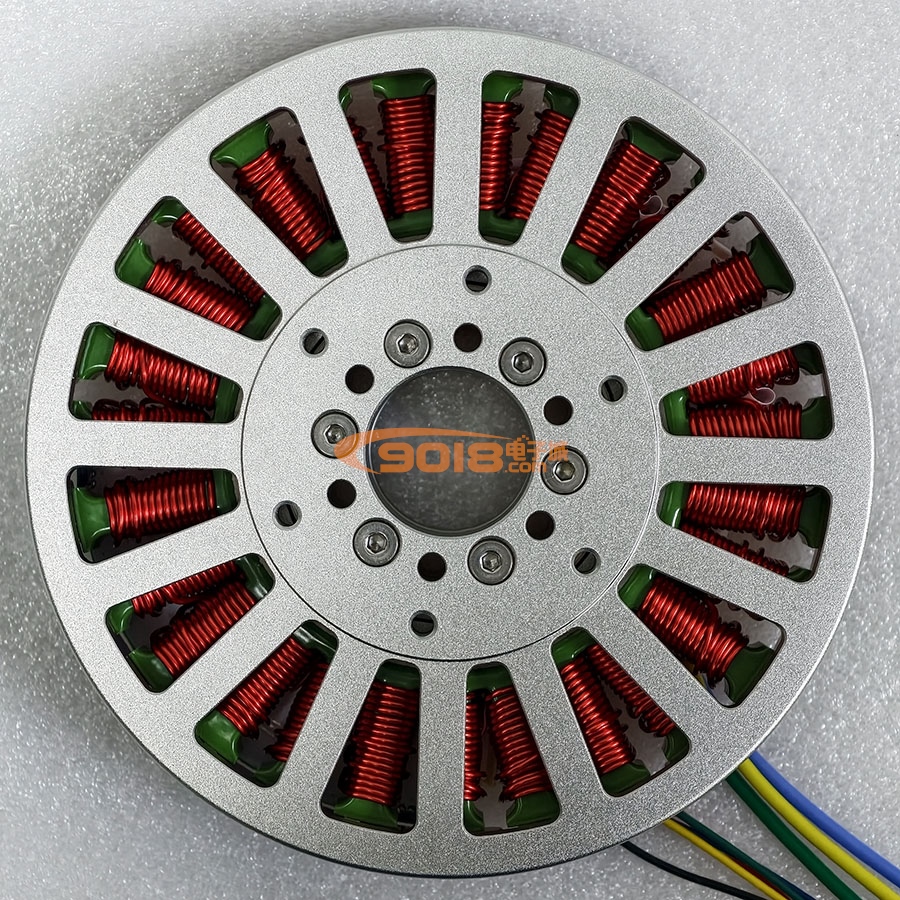

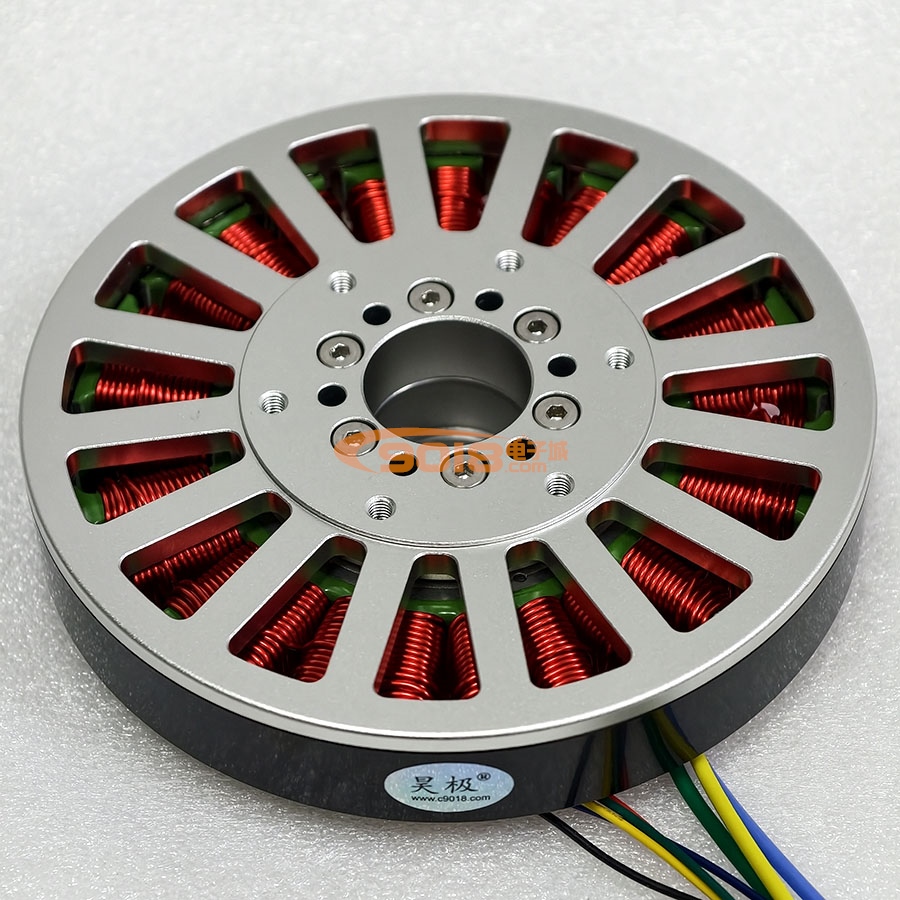

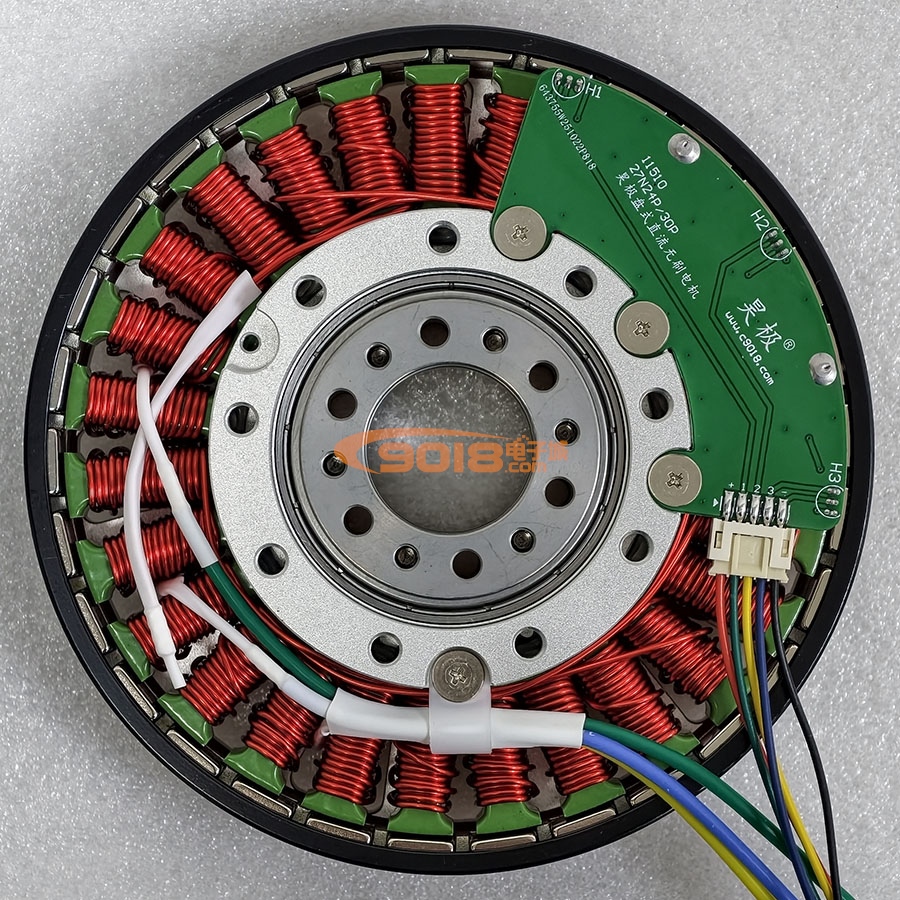

这是一款高效率、高功率密度的有感有霍尔永磁直流无刷外转子电机，最大额定输出扭矩3.6NM，系自主研发原创作品，切勿抄袭。本品外形直径126.6MM，扁平超薄型，厚度仅30.4MM，全金属外壳。本电机采用铝合金作为支撑骨架，具有重量轻，强度好，功率密度高等特点，该电机从结构上看是永磁三相电机，需加购适配的无刷电机驱动器方可使用，由于其极对数多，高转速状态下转换效率也将更高。同时这也是一款发电机，接受外力传动（如水力、风力、手摇、跑步机、斯特林发动机等）时可输出三相低压交流电，加接三相整流桥即可转换成直流使用，给电瓶等各种设备充电、供电。因本电机结构简单，拆卸和组装方便，安装固定方式灵活多变，空心轴设计，电机轴正反两个端面均可用于固定负载（或者一端加装旋转编码器），结构紧凑，是各类行业产品研发动力来源之选。

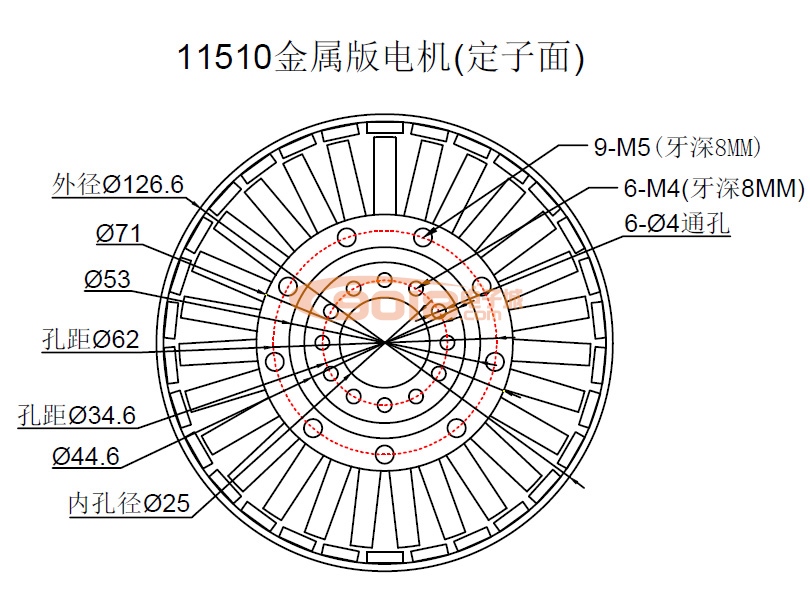

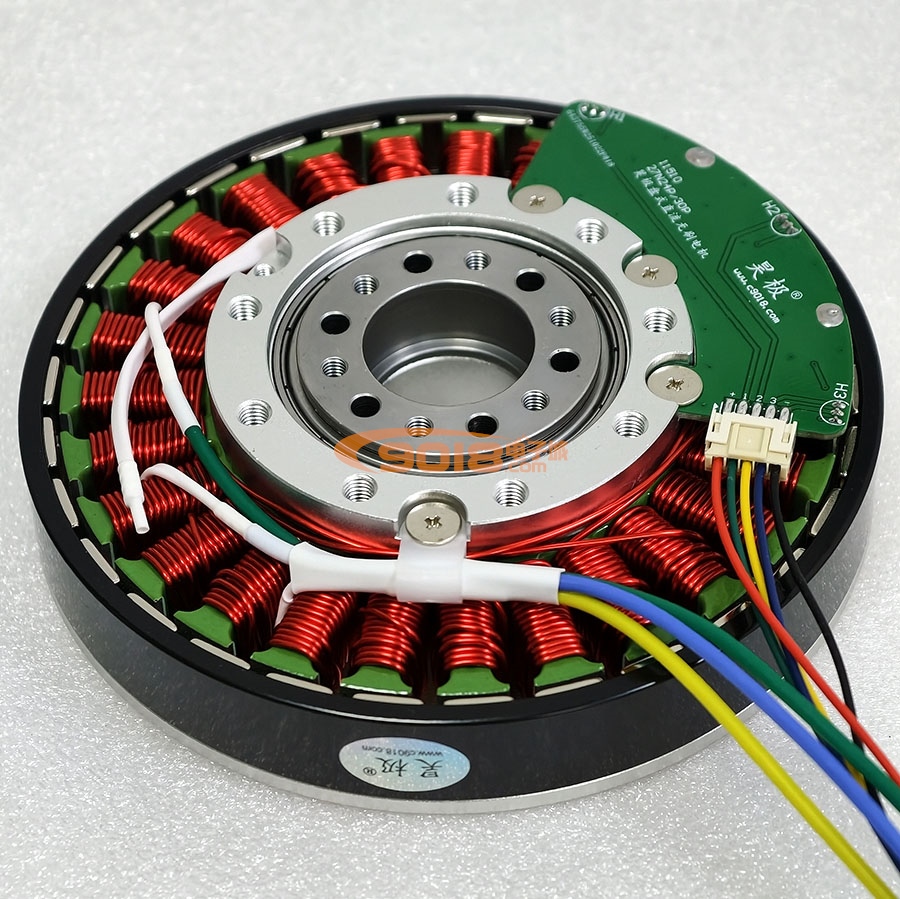

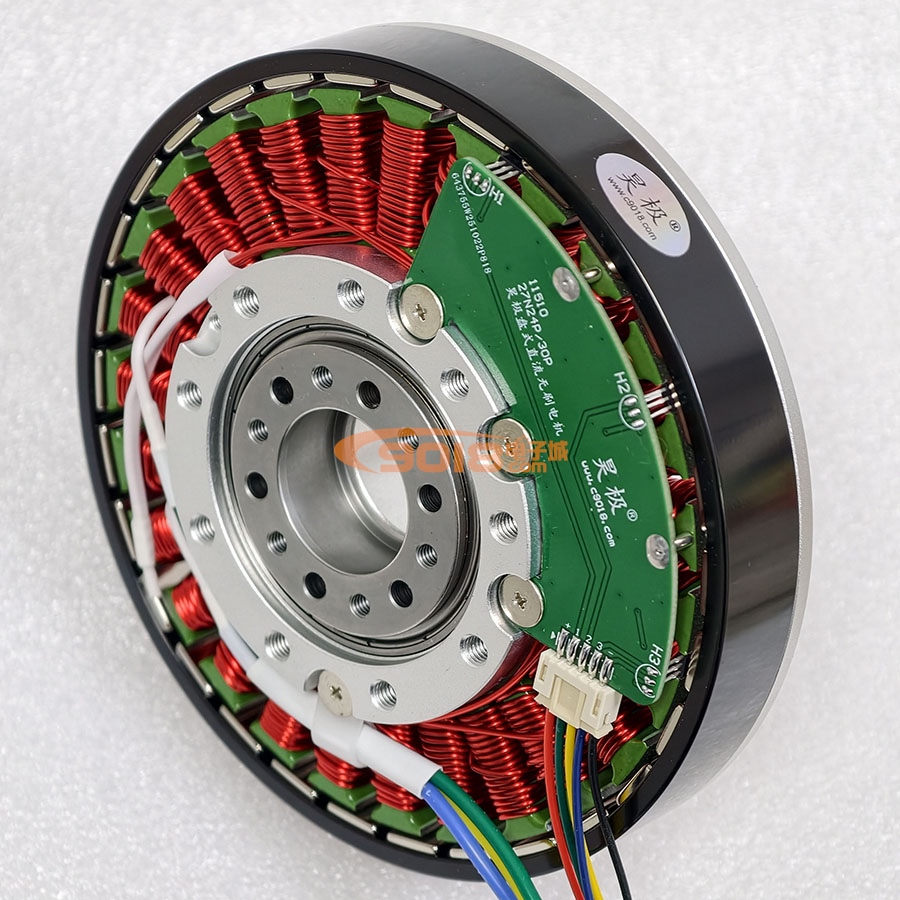

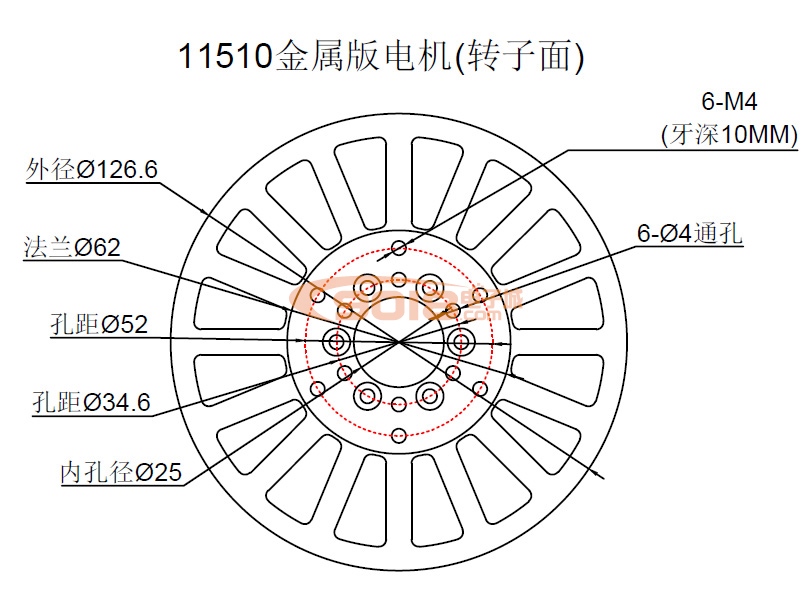

本电机默认采用两颗深沟球滚珠轴承连接定子和转子，结构简单可靠，适用于不承受较大的轴向负载仅对外输出扭矩的场合；空心轴正反两个端面均带有12个M4孔（其中6个为通孔，另6个为M4牙孔），方便固定和传递扭矩。如需增强电机的机械负荷能力，可改用角接触轴承，使得电机直接承受轴向、径向及各个方向的联合倾覆力负荷时，大大增加电机的机械寿命。角接触轴承成本数倍于深沟球轴承，如需采用此方案价格另议或者自行更换轴承。因产品尺寸大，受限于外壳加工精度、轴承精度等原因，可能导致电机在运转过程中出现不同程度的振动、脉动、异响等问题，请尽量将定子固定于刚性较好的金属支架上，此类问题并非质量问题，本司不予受理此类售后申请。本电机槽极组合为27槽30极，其绕组利用率高，磁势聚合度高，电磁转矩大，可最大限度提高电机综合性能。定子铁芯冲片采用霍尔嵌入式定位槽设计，使霍尔元件能够准确地测量转子位置，令三相绕组无刷换向更为精准，确保电机正反转性能一致。

此产品未经过长时间连续运行测试验证，定子绕组也未作浸漆等常规工艺处理，故我司不对用户的具体应用负责，懂行的客户可根据电机尺寸建立有限元模型进行物理载荷分析，以确保电机是否适合自己的需求，产品本身不提供免费售后质保，请根据自身工况酌情选用，留出足够的功率余量，避免电机发生故障损坏，由我司工程师对用户提供售后免费咨询及产品相关技术支持。电机配套的驱动器可直接调速（电位器0~5V模拟电压或PWM调速），仅供测试使用，不能保证长期稳定无故障运行，高功率负载工作时，请注意加强驱动器散热，或者自行配备功率更大、功能更为完备的工业级驱动器（要求额定电流15A以上）。电机带载工作时，其绕组线圈（铜损）、铁芯（铁损）、轴承（磨擦）均会发热，三个热源聚合后构成定子温升，安装时，请将定子基座紧密贴合于导热性能良好的金属支架上，必要时可在贴合面上涂上导热硅脂，以充分利用金属支架将热量导出，降低温升。本电机壳体为开放式结构，具备良好的自然散热条件，若条件允许，可加装散热风扇辅助散热，电机扭矩和功率还可以再度提升。综上所述，本站已如实告知用户使用此产品可能存在的风险与使用相关知识，一旦售出非质量原因概不予退换货，不提供免费售后质保，购前务必知悉。

配图仅供参考，产品迭代更新优化升级，实物细节可能会所不同，请购前知晓。谢谢！

一、产品规格：

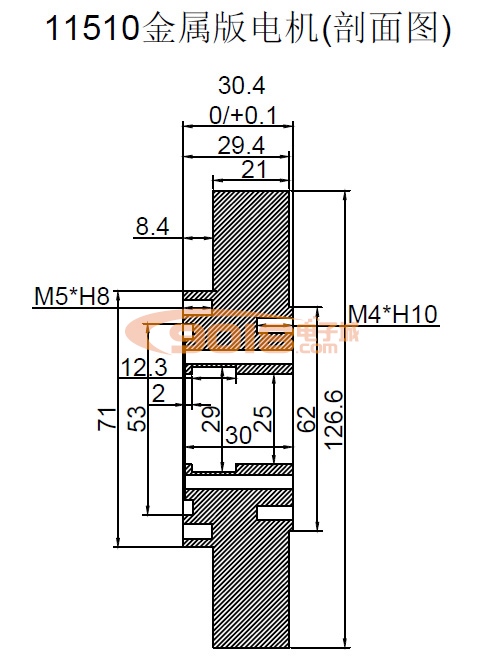

尺寸大小：直径126.6*厚30.4mm
产品净重：约1kg
空心轴：孔径25mm
定子尺寸：直径115*厚10.5mm
槽极对数：27槽30极（15对磁极）
霍尔相角：120度
引线长度：25~30cm
相线说明：绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔线序：红=正，黑=负，绿＝Ａ（Ｕ），黄＝Ｂ（Ｖ），蓝＝Ｃ（Ｗ）
霍尔电压：DC5V

二、机械特性：

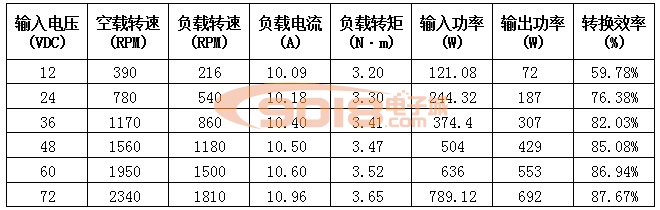

下表为该电机在12/24/36/48/60V/72V直流电压下的机械输出特性表。
(根据经验，对电机本体的温升及散热情况进行评估，额定最大扭矩应不超过3.6NM，直流母线输入额定最大电流应不超过11A)
昊极11510/3.6Nm小空心轴盘式三相永磁无刷直流电机扁平多极超薄有感带霍尔马达
上述参数表为仿真计算结果，仅供参考，具体以实测为准。
