昊极14810/5Nm大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

商品货号:001984901

商品品牌:昊极

销 售 价:¥1598.00 (不含配送费用)

配置:
  • 含霍尔选中
轴型:
  • 空心轴(无突出轴)选中
您已选择:
我要购买: 个(限购 908 个)

搭配商品

  • 昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    销售价:¥100.00

这是一款效率较高的有感有霍尔永磁直流无刷力矩电机,最大额定输出额定扭矩5.4NM,系自主研发原创作品,切勿抄袭。外形直径159.2MM,扁平超薄型,厚度仅31MM,全金属外壳。由于外转子直径大,力臂效应明显,相较于同等功率长筒型电机,力矩更大,转速更低,可作为动力直驱免去减速齿轮从而提高效率,降低噪音。本电机采用铝合金作为支撑骨架,具有重量轻,调速平滑,扭矩密度大等特点。该电机从结构上看是永磁式三相式同步电机,,需加购适配的无刷电机驱动器方可使用,由于其极对数多,具有较高的细分数,故又适用于变频同步驱动调速或者位置控制,实现类似于步进电机的角度控制,按三相六拍控制最低分辨率可达2.4度一个角位移,对用于精度要求不高不需要加编码器的场合也是可考虑的。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶等各种设备充电、供电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,大中空轴设计,电机轴正反两个端面均可用于固定负载(或者一端加装旋转编码器),结构紧凑,是各类行业产品研发动力来源之选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

本电机采用一颗定制国产大直径滚珠轴承连接定子和转子,结构简单可靠,可承受径向、轴向及来自各个方向的倾覆力负荷,确保电机持久运行。因产品尺寸较大,受限于外壳加工精度、轴承精度等原因,可能导致电机在运转过程中出现不同程度的振动、脉动、异响等问题,请尽量将定子固定于刚性较好的金属支架上,此类问题并非质量问题,本司不予受理此类售后申请。本电机槽组合为45槽50极,其绕组利用率高,磁势聚合度高,电磁转矩大,可最大限度提高电机综合性能。定子铁芯冲片采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致。

本电机在正式投入使用前,请先对轴承进行预先磨合,以充分延长轴承寿命。磨合方法:电机空载下以500~600转的转速运行2~3小时,然后再增加到1000转再运转2~3小时,以此类推。由于本电机最高空载转速高达1500转,新电机使用新轴承实测最高速会存在轻微发热,高速运转磨合时请留意轴承发热情况,如经过长时间磨合仍存在过热现象,则必须加强散热,或者降低转速使用。此类问题不属于质量问题,不受理此类售后申请。

此产品未经过长时间连续运行测试验证,定子绕组也未作浸漆等常规工艺处理,故我司不对用户的具体应用负责,懂行的客户可根据电机尺寸建立有限元模型进行物理载荷分析,以确保电机是否适合自己的需求,产品本身不提供免费售后质保,请根据自身工况酌情选用,留出足够的功率余量,避免电机发生故障损坏,由我司工程师对用户提供售后免费咨询及产品相关技术支持。电机配套的驱动器可直接调速(电位器0~5V模拟电压或PWM调速)转速空载最低可至15秒旋转一圈,得益于其采用的多槽多极结构及霍尔传感器元件,确保其极低速下也能正常工作。所配套的驱动器仅供测试使用,不能保证长期稳定无故障运行,高功率负载工作时,请注意加强驱动器散热,或者自行配备功率更大、功能更为完备的工业级驱动器(要求额定电流15A以上)。电机带载工作时,其绕组线圈(铜损)、铁芯(铁损)、轴承(磨擦)均会发热,三个热源聚合后构成定子温升,安装时,请将定子基座紧密贴合于导热性能良好的金属支架上,必要时可在贴合面上涂上导热硅脂,以充分利用金属支架将热量导出,降低温升。本电机壳体为开放式结构,具备良好的自然散热条件,若条件允许,可加装散热风扇辅助散热,电机扭矩和功率还可以再度提升

一、产品规格:
型号:昊极14810
尺寸:直径159.2*厚31mm
重量:约1.4kg
空心轴:孔径65mm
定子:直径148*厚10mm
槽极结构:45N50P
引线长度:25~30cm
霍尔相角:120度
相线说明:绿=A(U),黄=B(V),蓝=C(W)
霍尔线序:红=正,黑=负,绿=A(U),黄=B(V),蓝=C(W)
霍尔电压:DC5V

二、电机特性图:

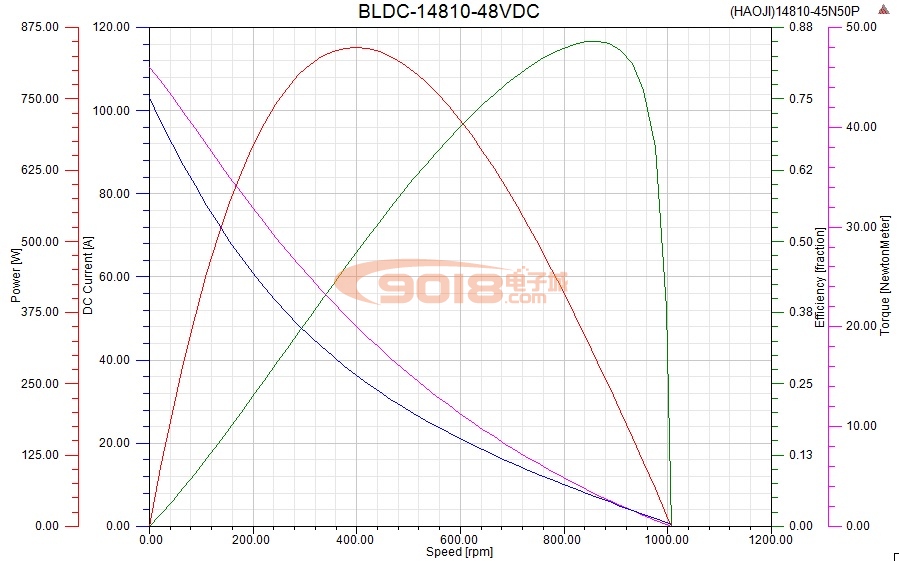

下列依次为直流电压12/24/48/60/72V的机械输出特性图:

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

上述特性图系经实测获得相关参数后导入RMxprt模型进行仿真计算得出的结果,未将驱动器损耗、轴承阻尼及磨擦、风阻等因素考虑在内,与实际测试值可能会有所偏差,仅供参考。不同批次的产品参数可能会微调,不再另行通知。无刷电机的工作电压范围较广,电压不同,其额定转速(可长期负载工作点)也是不同的。转速与电压成正比,转矩与电流也大致成正比,自然散热条件下,额定最大转矩不超过5.4N*m,额定最大电流不应超过11A,电机在低转速区间(300转以下)转子风冷效果较差,电枢绕组换相频率较低,导致电机温升有所增加,此时应适当降低电机电流或采取积极措施降温。以上是电压与转速、电流与转矩的关系,简单来说,电机在某个特定电压下,会有一个最大的合适的可持续运行的转矩,此转矩称为失速转矩(也称额定转矩),即由空载到负载时电机最低的一个下限转速(额定转速),在此转速下对外输出的转矩就是失速转矩,经验表明,此下限转速通常为空载转速的82%-88%时效率最高,电机发热少,但输出转矩偏小,如果想增加扭矩或者转速,可适当增加电压也就是增加电流来达到目的,同时电机温升增加,只要电机温度(绕组、轴承)不超80度,或者加强散热(如加散热风扇)控制电机温升,电机是相对安全的。故用户在做电机选型时,应根据自己的需要(转速\转矩)来选择合适功率的电机,避免电机过载烧毁或者功率余量过大出现大马拉小车的浪费。综上所述,本店已如实告知用户使用此产品可能存在的风险与使用相关知识,一旦售出非质量原因概不予退换货,不提供免费售后质保,购前务必知悉

三、机械安装图:

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔
昊极14810/5Nm大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

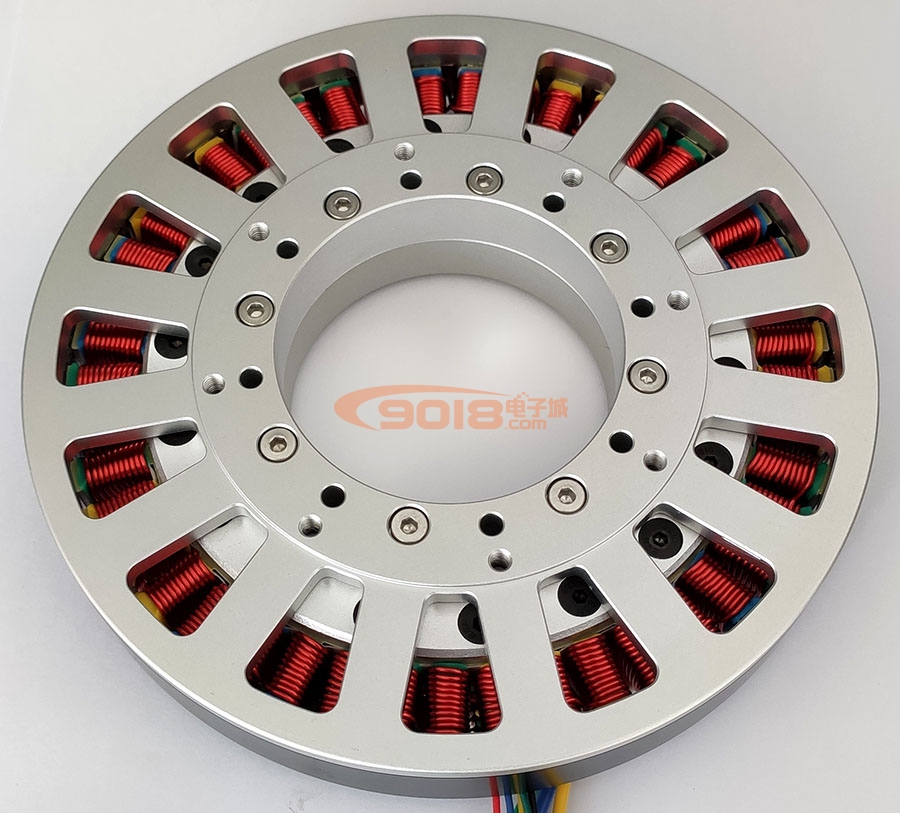

四、产品图片:

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔
昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔

昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔
昊极14810/700W大型永磁直流无刷电机马达 低速力矩型 盘式超薄扁平 多极 有感带霍尔
