发烧功放板系统

昊极400W超大空心轴低速盘式三相直流无刷电机马达 扁平 多极 超薄 有感带霍尔

商品货号:001983901

商品品牌:昊极

销 售 价:¥688.00 (不含配送费用)

商品评分:10 (共 0 人评论,3 个咨询)

我要购买: 个(限购 1000 个)

搭配商品

  • 直流无刷电机驱动板 有感霍尔马达控制器 PWM方波电子调速器
    直流无刷电机驱动板 有感霍尔马达控制器 PWM方波电子调速器
    市场价:¥98.00
    销售价:¥80.00

本电机为实验原型产品,外形直径160.1MM,力矩大,调速平滑,可作为一般动力直驱免去减速齿轮从而提高效率,主体采用高强度工程塑料作为支撑骨架,经CNC数控机床精密加工而成,并配以钢板加固其结构强度。可满足要求不高、对动力有小量需求的场合,或作为教学模型演示用,也可根据应用强度定制全金属骨架和提高功率,有此需求请联系本站客服。本电机为外转子永磁三相直流无刷电机,即外圈(外壳)内贴有永磁体的转子转动,内电枢线圈定子固定不动,无碳刷,需加购适配的无刷电机驱动器方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个并联获得多倍功率输出,转轴为大空心式设计,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

本品为单轴承结构,采用一颗国产大直径深沟球滚珠轴承连接定子和转子,结构简单可靠,成本低廉,免去多轴承带来的同心度偏差、间隙配合装配困难等问题,运转更顺畅。因深沟球轴承不能承受较大的轴向负荷,原则上不宜直接承接负载,应通过软性联轴器对外传递扭矩。因采用的国产轴承本身存在游隙及精度公差等原因,运转过程中可能会发生异响,并非质量问题,本司不予受理此类售后申请。本品采用标准磁路设计,外壳钢圈为导磁体可与定子铁芯构成磁通回路充分利用电磁转矩,加上优秀的极槽组合,最大限度提高电机综合性能。定子采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致。特别注意:本品未经细致的动平衡矫正,电机在高转速区间可能会有振动,出货时尽量降低振动值,但不能保证具体数据。

此产品为工程原型机,未经过长时间连续运行测试验证,故我司不对用户的具体应用负责。本品采用单轴承结构,若转速过高(大于1500转)可能导致轴承发热,请密切关注其温升情况。本电机配套的驱动器可直接调速(电位器0~5V模拟电压或PWM调速)转速空载最低可至10秒旋转一圈,得益于其采用的多槽多极结构及霍尔传感器元件,确保其极低速下也能正常工作。

产品规格:
尺寸:直径160.1*厚36mm
重量:约1.25kg
空心轴:孔径65mm
定子:直径148*厚10mm
绕组数据:0.9*11匝*36槽
槽极结构:36N40P
引线长度:25~30cm
霍尔相角:120度
线序说明:绿=A(U),黄=B(V),蓝=C(W)

电气参数:
转速常数(KV):30.8RPM/V
工作电压:DC12V~48V
空载转速:KV*电压
额定功率:12V=48W,24V=130W,48V=400W
额定转速:12V=280PRM,24V=600PRM,48V=1180PRM
额定转矩:12V280PRM@1.6N*m24V600PRM@2.1N*m,48V1180PRM@3.6N*m
额定电流:12V/5.5A,24V/6.9A,48V/11A
转换效率:12V48W≈74%,24V140W≈81%,48V400W≈84%

上述电气参数经特定条件下实测获得后导入RMxprt模型进行仿真计算,从而推算出其在12V、24V、48V直流电压下的电流、转矩、功率密度变化等特性,仅供参考。

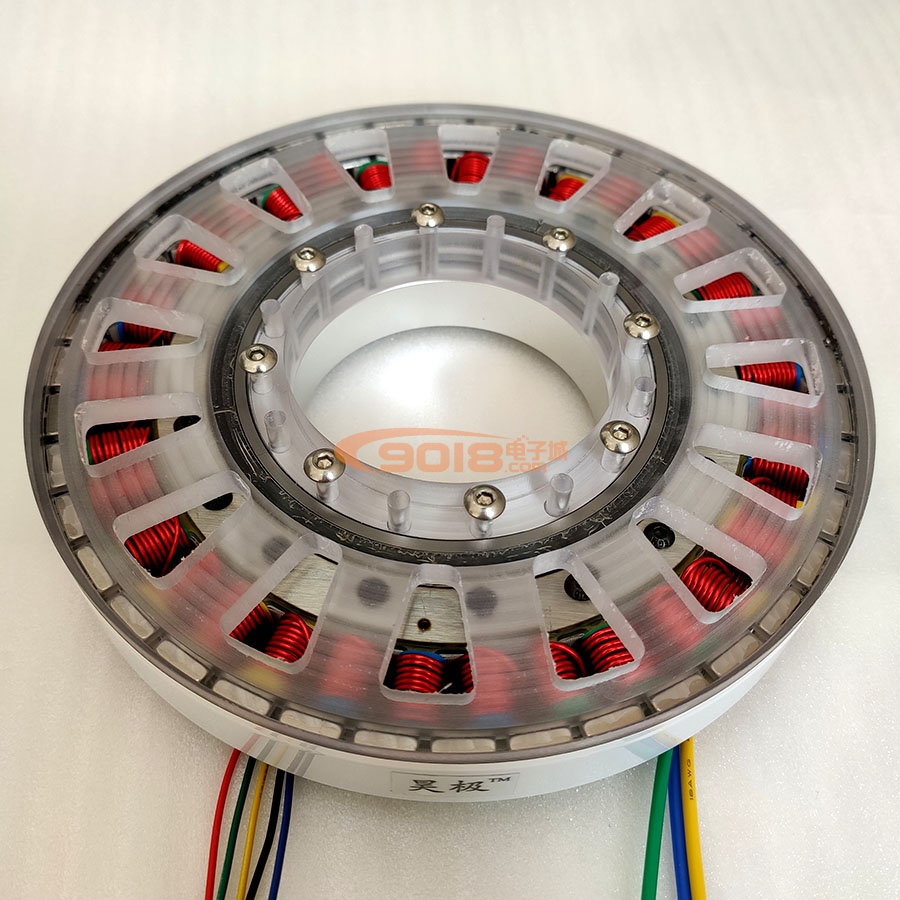

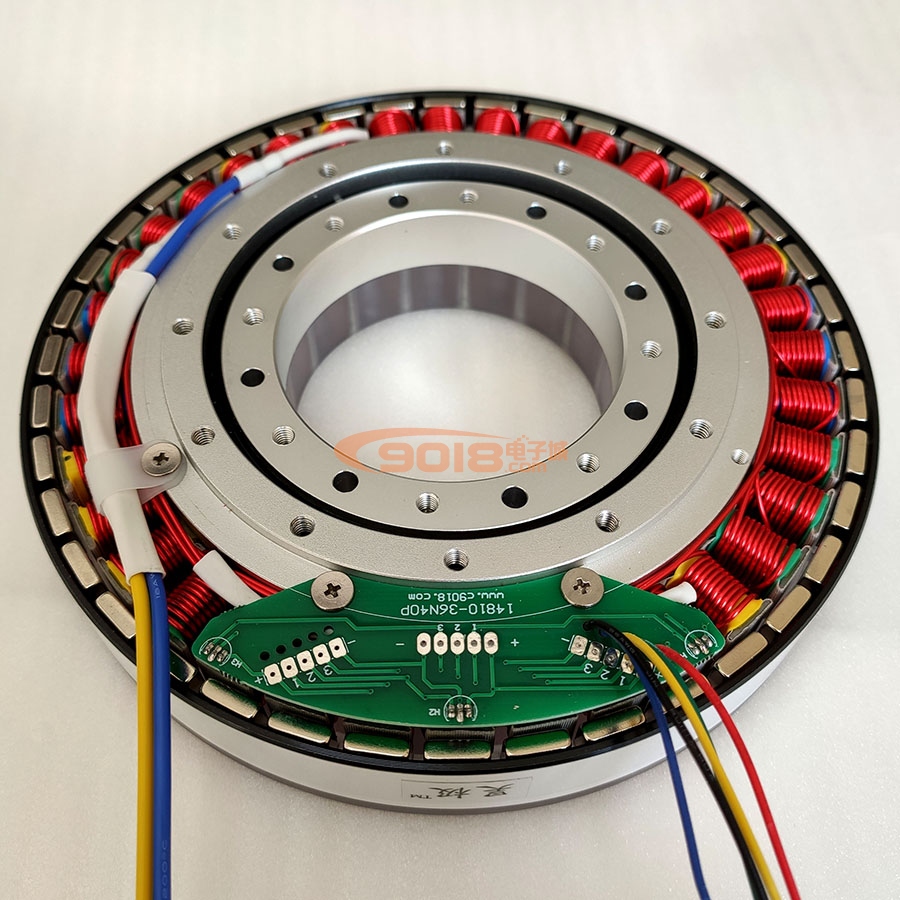

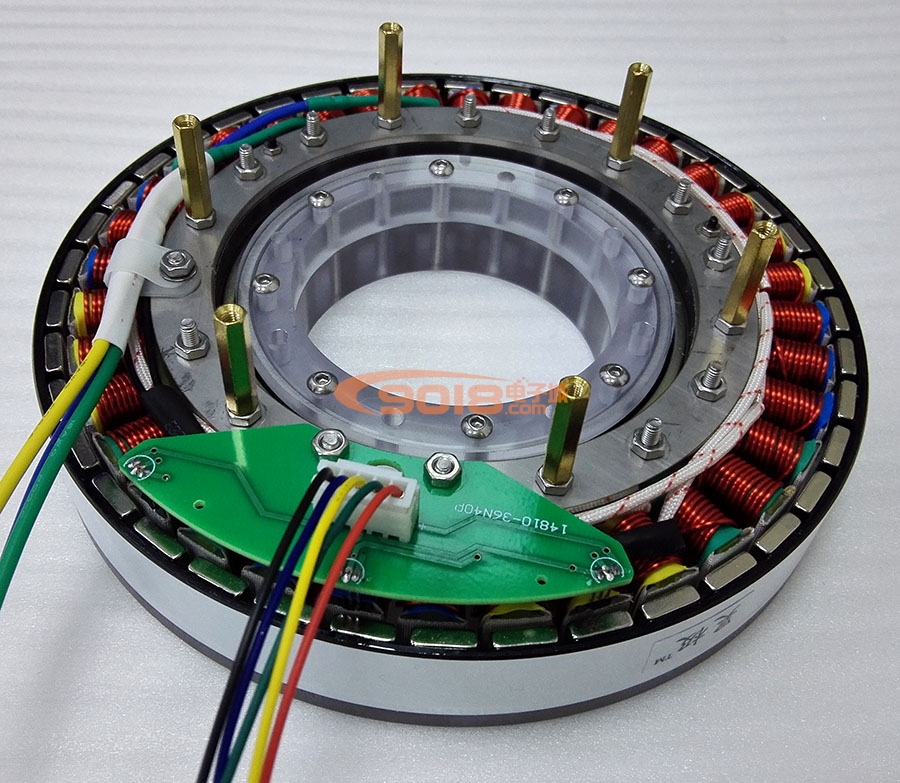

产品图片:

昊极400W超大空心轴低速盘式三相直流无刷电机马达 扁平 多极 超薄 有感带霍尔
昊极400W超大空心轴低速盘式三相直流无刷电机马达 扁平 多极 超薄 有感带霍尔

昊极400W超大空心轴低速盘式三相直流无刷电机马达 扁平 多极 超薄 有感带霍尔
昊极400W超大空心轴低速盘式三相直流无刷电机马达 扁平 多极 超薄 有感带霍尔
