发烧功放板系统

昊极9910/2Nm空心轴马达 盘式扁平直流永磁三相无刷电机

商品货号:001987601

商品品牌:昊极

销 售 价:¥899.00 (不含配送费用)

配置:
  • 含霍尔选中
轴型:
  • 空心轴(无突出轴)选中
您已选择:
我要购买: 个(限购 100 个)

搭配商品

  • 昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    销售价:¥100.00

这是一款高效率、高功率密度的有感有霍尔永磁直流无刷电机,最大额定输出扭矩2NM,系自主研发原创作品,切勿抄袭。外形直径110.1MM,扁平超薄型,厚度仅29.4MM,全金属外壳。本电机采用铝合金作为支撑骨架,具有重量轻,强度高,功率密度高等特点,该电机从结构上看是永磁三相电机,需加购适配的无刷电机驱动器方可使用,由于其极对数多,高转速状态下转换效率也将更高。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶等各种设备充电、供电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,空心轴设计,电机轴正反两个端面均可用于固定负载(或者一端加装旋转编码器),结构紧凑,是各类行业产品研发动力来源之选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

本电机默认采用两颗国产深沟球滚珠轴承连接定子和转子,结构简单可靠,适用于不承受较大的轴向负载仅对外输出扭矩的场合;轴端正反两个端面均带有8个M4丝孔(其中4个为通孔),方便固定和传递扭矩。如需增强电机的负荷能力,也可改用角接触轴承,可让电机直接承受来自负载的轴向、径向及各个方向的联合倾覆力负荷,大大增加电机的机械寿命。角接触轴承成本数倍甚至数十倍于深沟球轴承,如需采用此方案价格另议或者自行更换轴承。因产品尺寸大,受限于外壳加工精度、轴承精度等原因,可能导致电机在运转过程中出现不同程度的振动、脉动、异响等问题,请尽量将定子固定于刚性较好的金属支架上,此类问题并非质量问题,本司不予受理此类售后申请。本电机槽组合为27槽30极,其绕组利用率高,磁势聚合度高,电磁转矩大,可最大限度提高电机综合性能。定子铁芯冲片采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致

此产品未经过长时间连续运行测试验证,定子绕组也未作浸漆等常规工艺处理,故我司不对用户的具体应用负责,懂行的客户可根据电机尺寸建立有限元模型进行物理载荷分析,以确保电机是否适合自己的需求,产品本身不提供免费售后质保,请根据自身工况酌情选用,留出足够的功率余量,避免电机发生故障损坏,由我司工程师对用户提供售后免费咨询及产品相关技术支持。电机配套的驱动器可直接调速(电位器0~5V模拟电压或PWM调速),仅供测试使用,不能保证长期稳定无故障运行,高功率负载工作时,请注意加强驱动器散热,或者自行配备功率更大、功能更为完备的工业级驱动器(要求额定电流15A以上)。电机带载工作时,其绕组线圈(铜损)、铁芯(铁损)、轴承(磨擦)均会发热,三个热源聚合后构成定子温升,安装时,请将定子基座紧密贴合于导热性能良好的金属支架上,必要时可在贴合面上涂上导热硅脂,以充分利用金属支架将热量导出,降低温升。本电机壳体为开放式结构,具备良好的自然散热条件,若条件允许,可加装散热风扇辅助散热,电机扭矩和功率还可以再度提升。综上所述,本站已如实告知用户使用此产品可能存在的风险与使用相关知识,一旦售出非质量原因概不予退换货,不提供免费售后质保,购前务必知悉。

一、产品规格:
型号:昊极9910
尺寸:直径110.1*厚29.4mm
重量:约0.9kg
空心轴:孔径20mm
定子:直径99*厚10mm
槽极结构:27槽30极
引线长度:25~30cm
霍尔相角:120度
相线说明:绿=A(U),黄=B(V),蓝=C(W)
霍尔线序:红=正,黑=负,绿=A(U),黄=B(V),蓝=C(W)
霍尔电压:DC5V

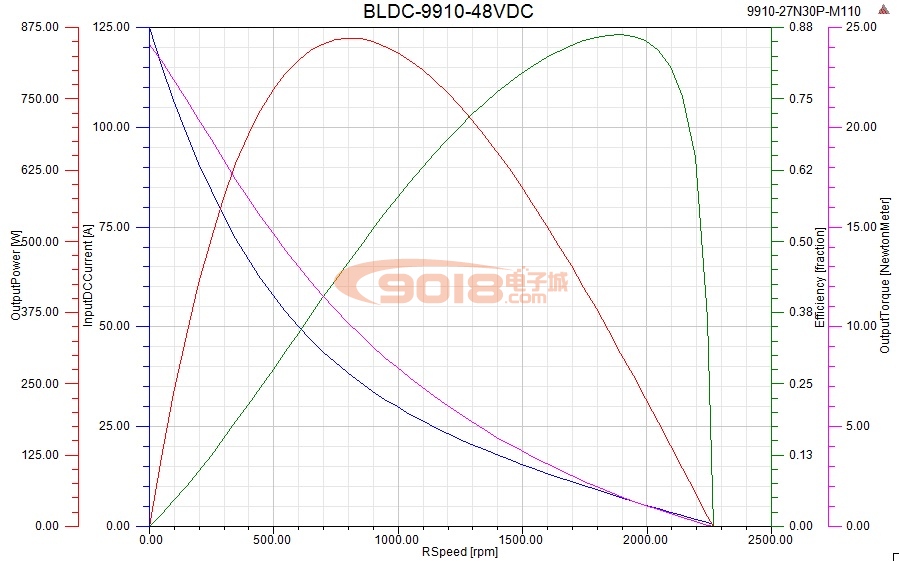

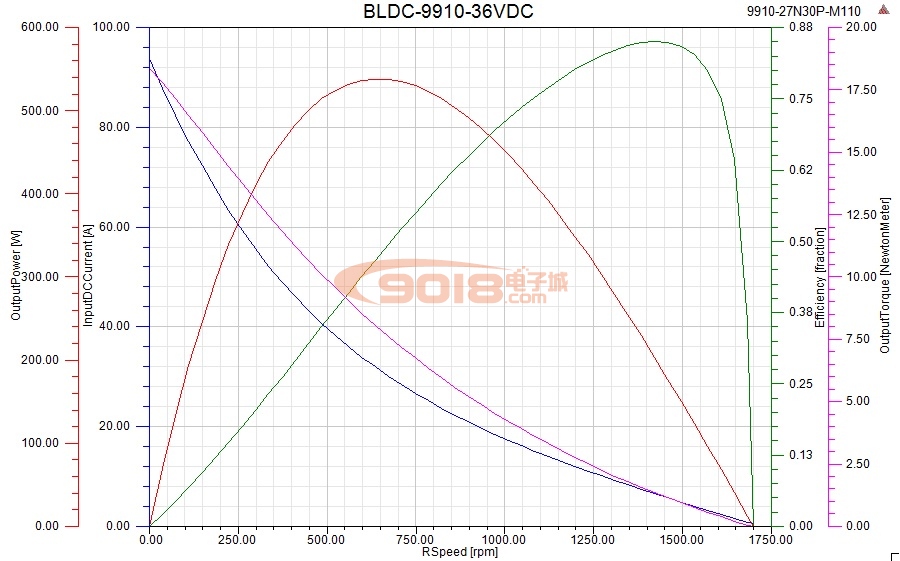

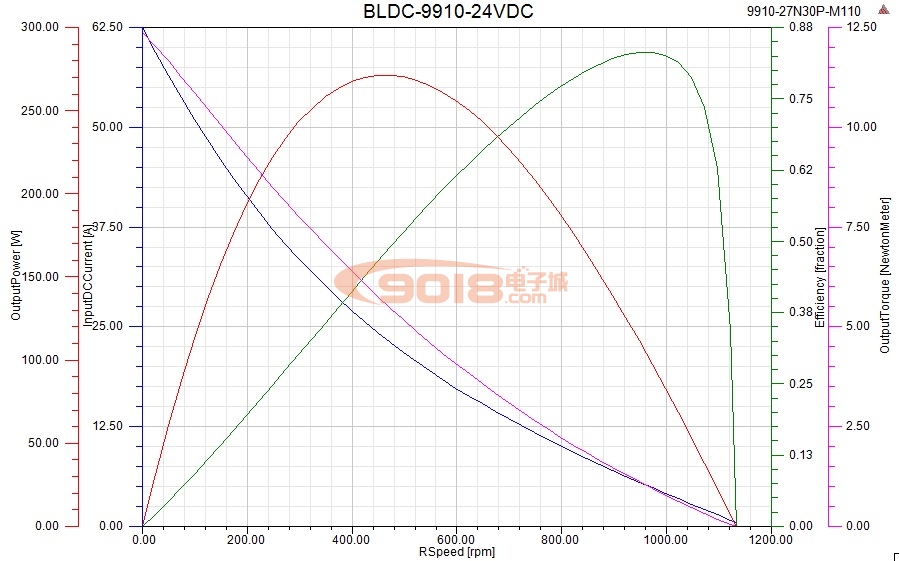

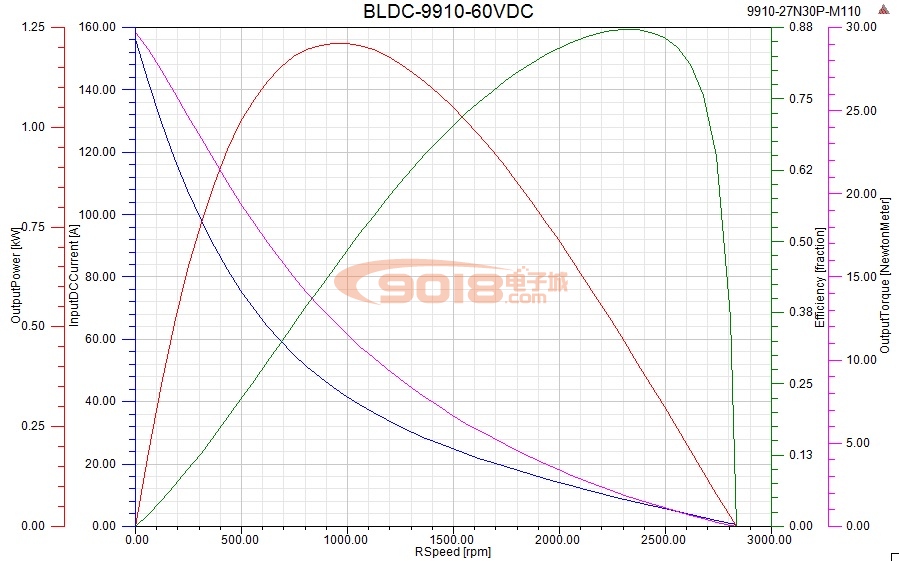

二、电机特性图:

下列依次为直流电压24/36/48/60V的机械输出特性图:

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机
上述电气参数系经特定条件下实测获得后导入RMxprt模型进行仿真计算得出的结果,未将驱动器损耗、轴承阻尼及磨擦、风阻等因素考虑在内,与实际测试值可能会有所偏差,仅供参考。无刷电机的工作电压范围较广,电压不同,其额定输出功率及效率也是不同的。经计算,电压和转速越高,其功率和效率也相对较高,这也是本电机以较小的尺寸输出大功率的原因。特别注意的是,虽然电机的“输出功率"=“转速*转矩”,但不能简单机械地换算为“同等功率"下,转速越低,扭矩越大,经常有用户要求尽可能地把电机的转速做低,这样扭矩不就上去了吗?把电机的转速常数(KV)做低,相同电流密度的情况下扭矩确实有所增加,但效率下降,温升增加。电机的扭矩与其物理尺寸有关,增加电机的物理尺寸才能装进更多的铜线和更大的永磁体,而不是靠强行增加电流密度来过载使用,否则绕组很快就因过热而烧毁。同样厚度同等功率的情况下,大直径电机比小直径电机扭矩更大转速更低,功率不是电机选型的主要参数,而应根据所驱动的负载转速、转矩来选择相匹配的电机,以避免电机选型错误导致电机过载烧毁或者功率余量过大出现浪费。

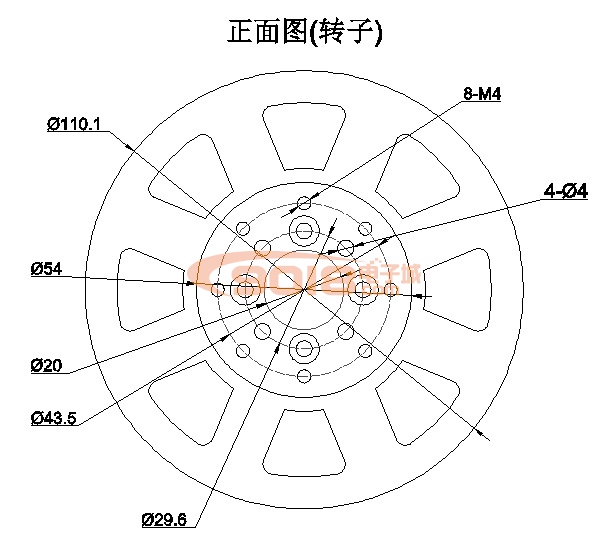

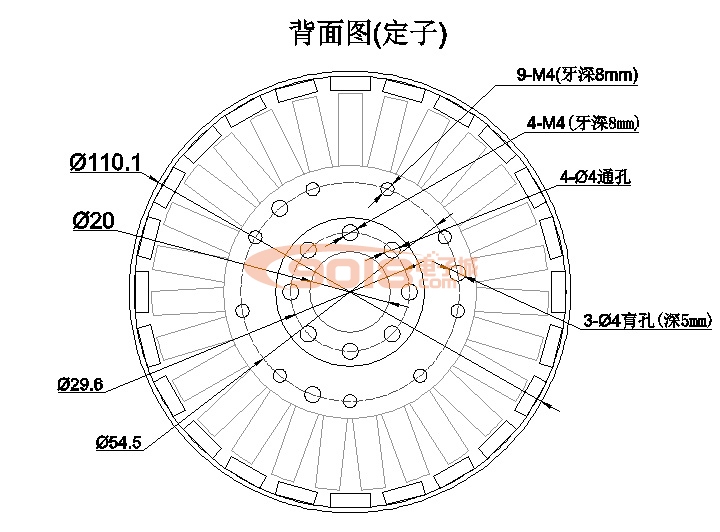

三、机械安装图:

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机
昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机

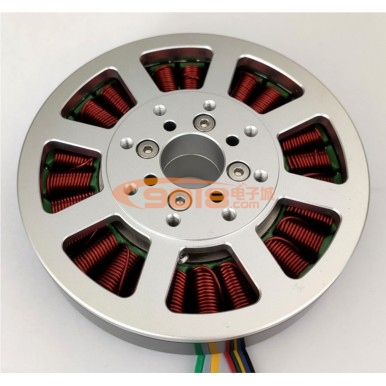

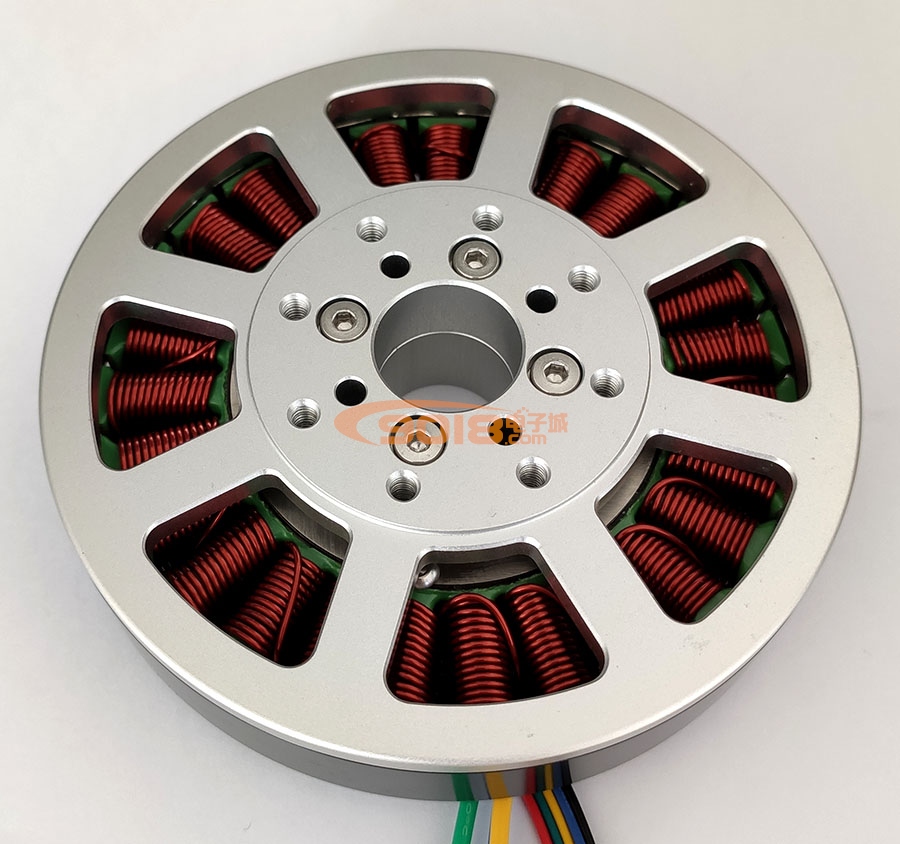

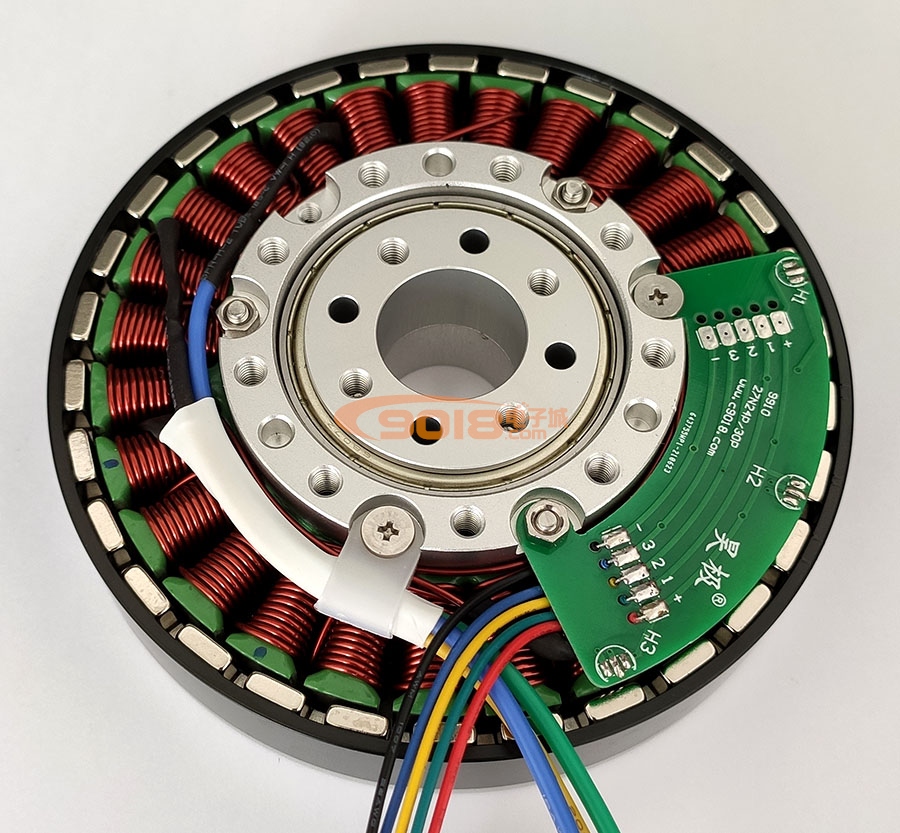

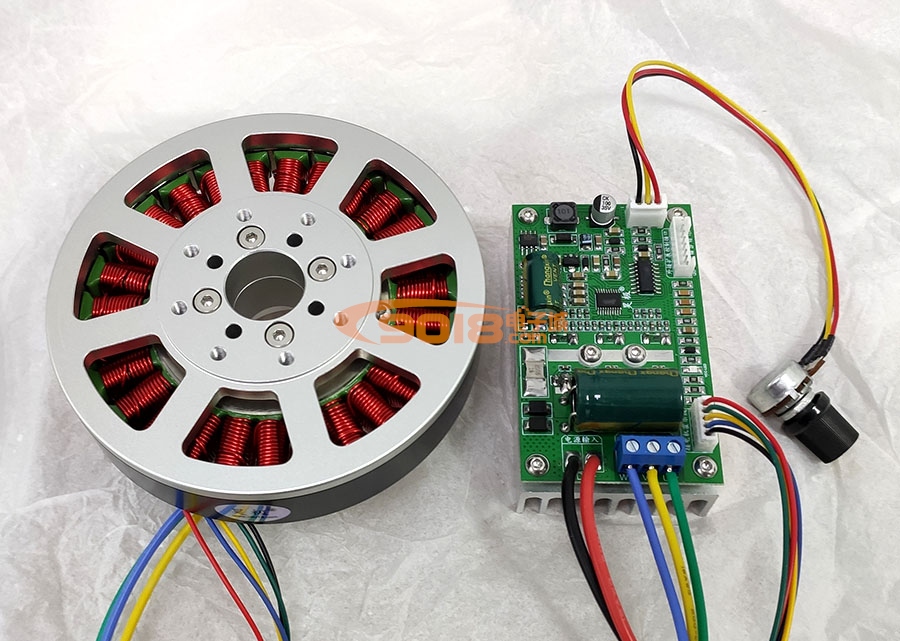

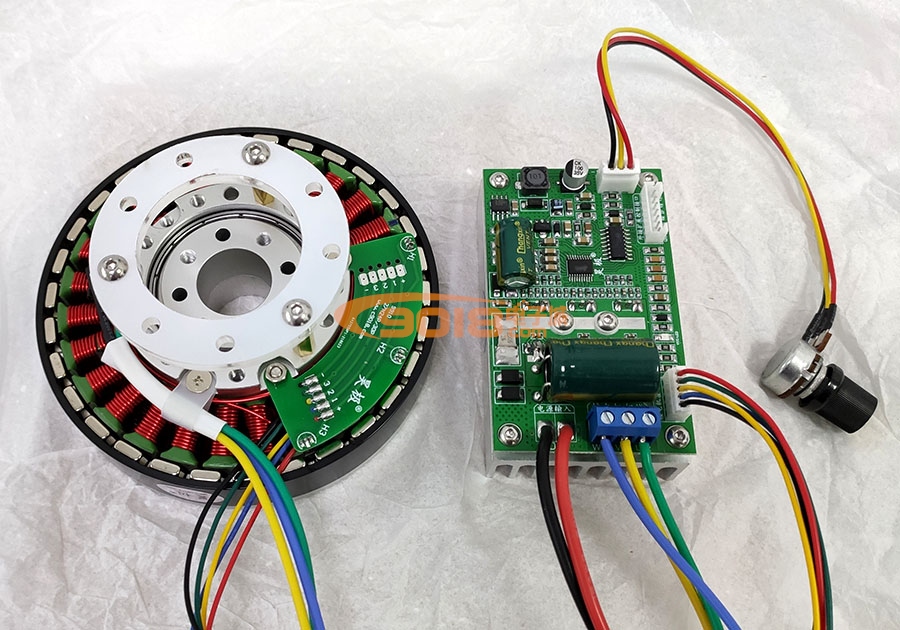

四、产品图片:

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机
昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机

昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机
昊极9910/450W空心轴马达 盘式扁平直流永磁三相无刷电机
