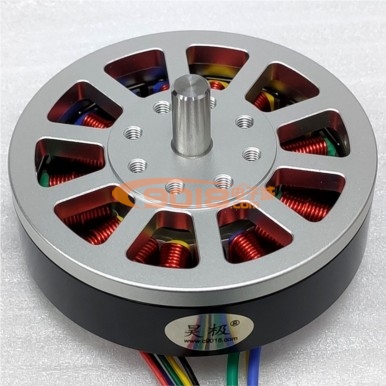

昊极6710/200W/36V盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

商品货号:001989201

商品品牌:昊极

销 售 价:¥398.00 (不含配送费用)

配置:
  • 含霍尔选中
轴型:
  • 实心轴(转子前出轴)选中
  • 实心轴(定子后出轴)选中
您已选择:
我要购买: 个(限购 100 个)

搭配商品

  • 昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    销售价:¥100.00

这是一款高效率、高功率密度的有感有霍尔永磁直流无刷电机,最大额定输出功率为200W,额定转速4000RPM,扭矩0.5Nm,系自主研发原创作品,切勿抄袭。本品外形直径78MM,扁平超薄型,厚度仅31.3MM(不含出轴),全金属外壳。本电机为永磁式三相直流无刷电机,需加购适配的无刷电机驱动器方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个同轴并联获得多倍功率输出。转轴底部端面有一个M4丝孔,可用于安装磁性编码器磁环(如AS5048、TLE5012等低成本磁编码器,可测量转子位置角度),再适配ODrive之类的开源直流伺服驱动器,整合成一套直流伺服无刷驱动方案,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

本品采用标准磁路设计,外壳与定子构成磁通回路有效地提升电磁转矩,加上优秀的极槽组合,最大限度提高电机综合性能。定子采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致。特别注意:本品未经细致的动平衡矫正,电机在高转速区间可能会有振动,出货时尽量降低振动值,但无法提供具体的动平衡测试数据。

一、产品参数:
尺寸:直径78*厚31.3mm(不含出轴)
重量:约400g
轴径:8mm,转子前出轴17.5mm/定子后出轴22.5mm
定子:直径67*厚10mm
额定电压:DC36V
额定功率:200W
额定电流:6.8A
额定转速:4000RPM
额定转矩:0.5N·m
转换效率:83%
空载电流:0.8A
空载转速:4736RPM
引线长度:30cm
引线材质:18AWG硅胶线
霍尔相角:120度
相线说明:绿=A(U),黄=B(V),蓝=C(W)
霍尔线序:红=正,黑=负,绿=A(U),黄=B(V),蓝=C(W)
霍尔电压:DC5V

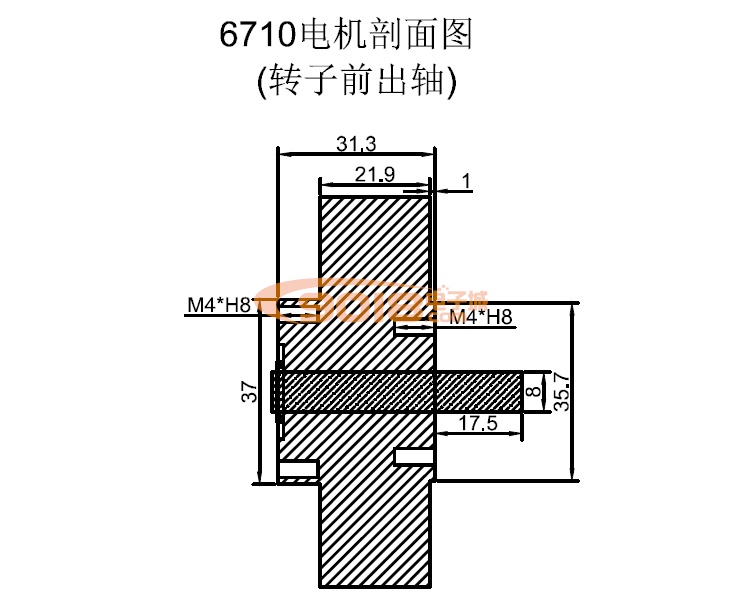

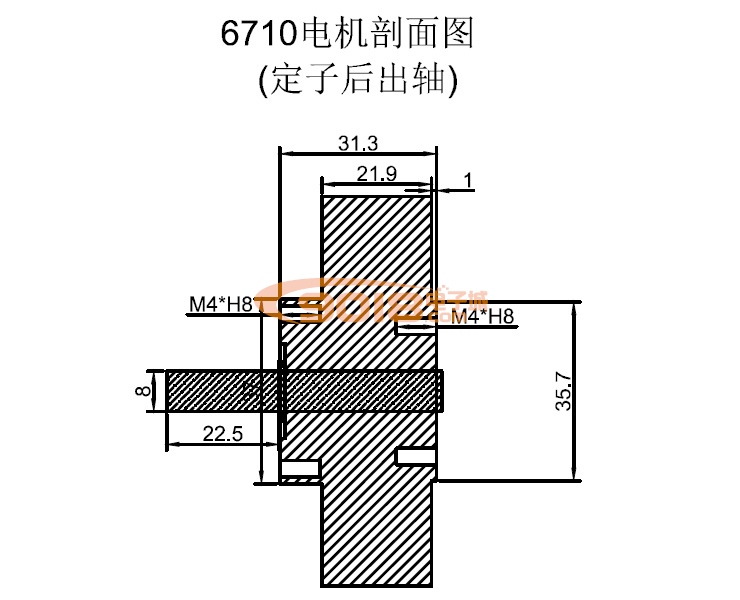

二、产品尺寸图:

昊极6710/0.8Nm盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/0.8Nm盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/0.8Nm盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

昊极6710/0.8Nm盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

三、机械特性数据:

(测试中..)

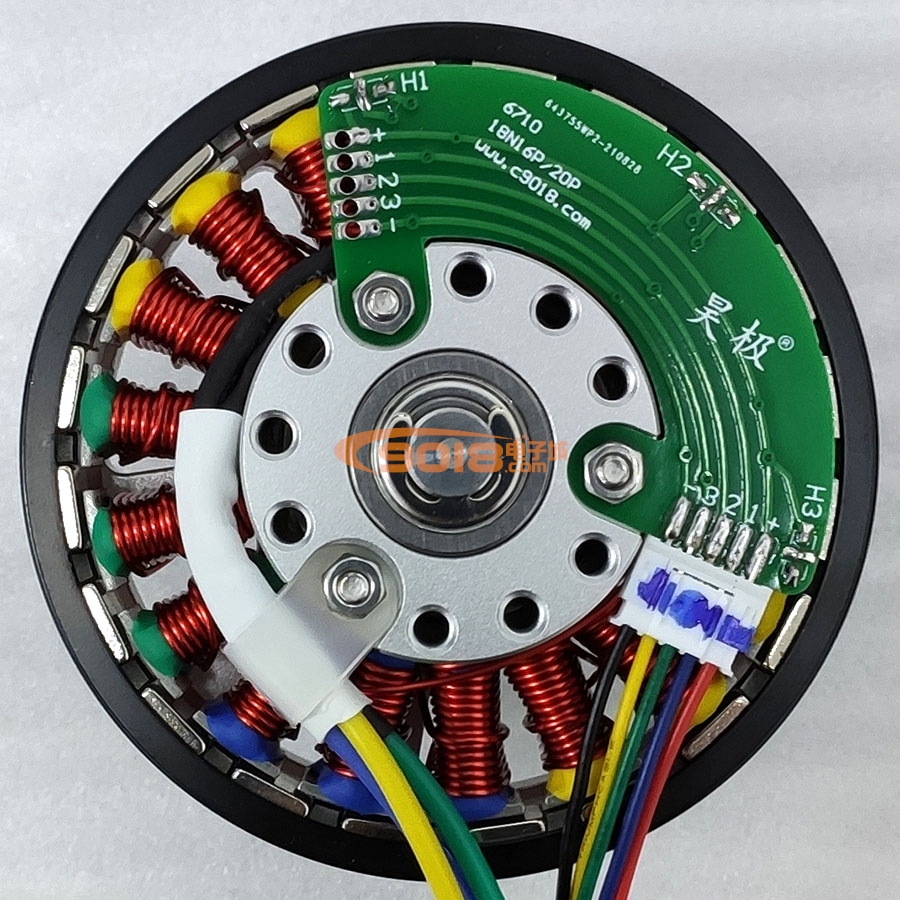

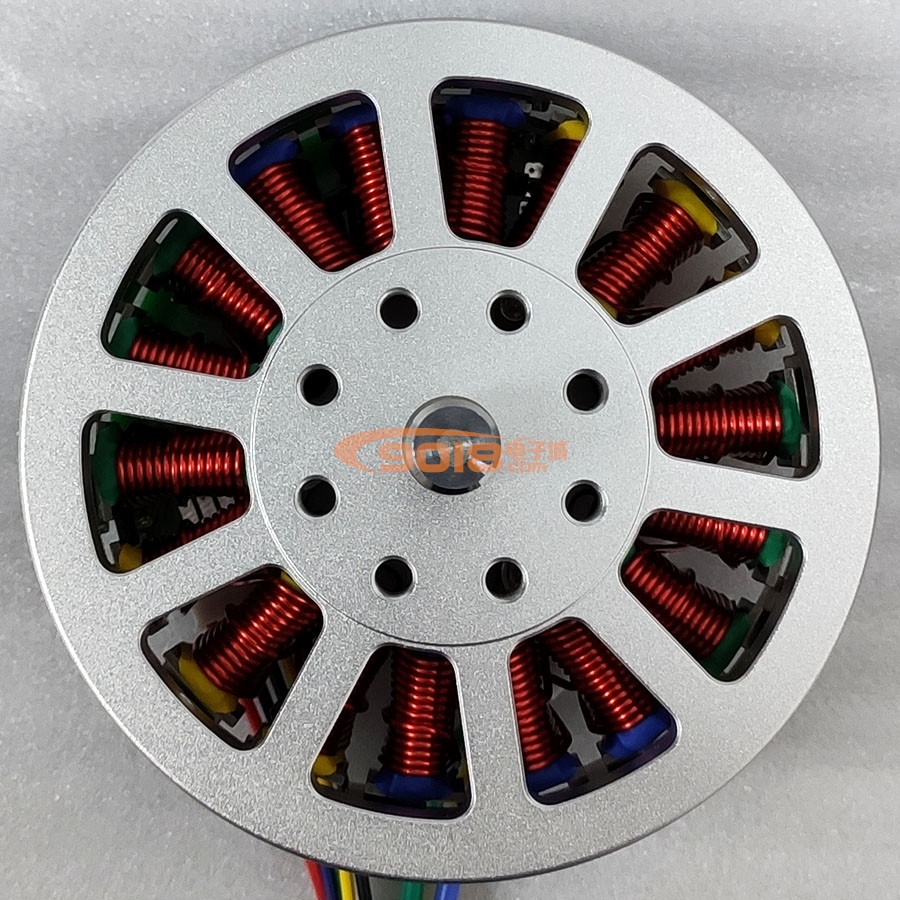

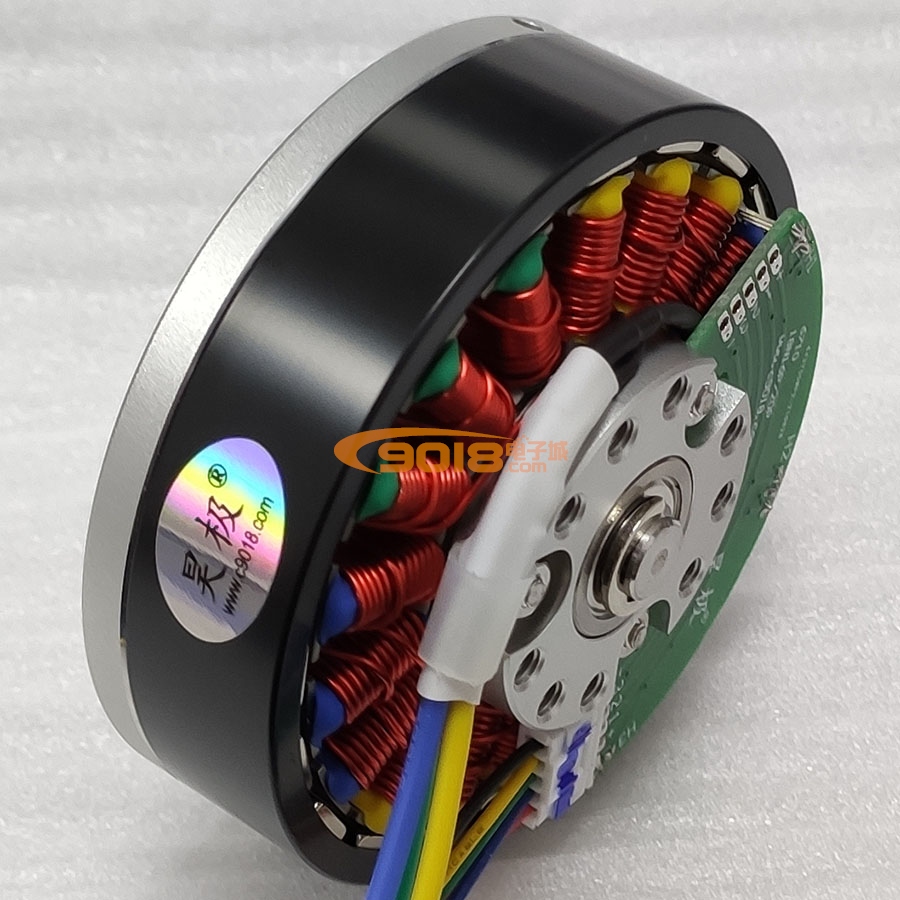

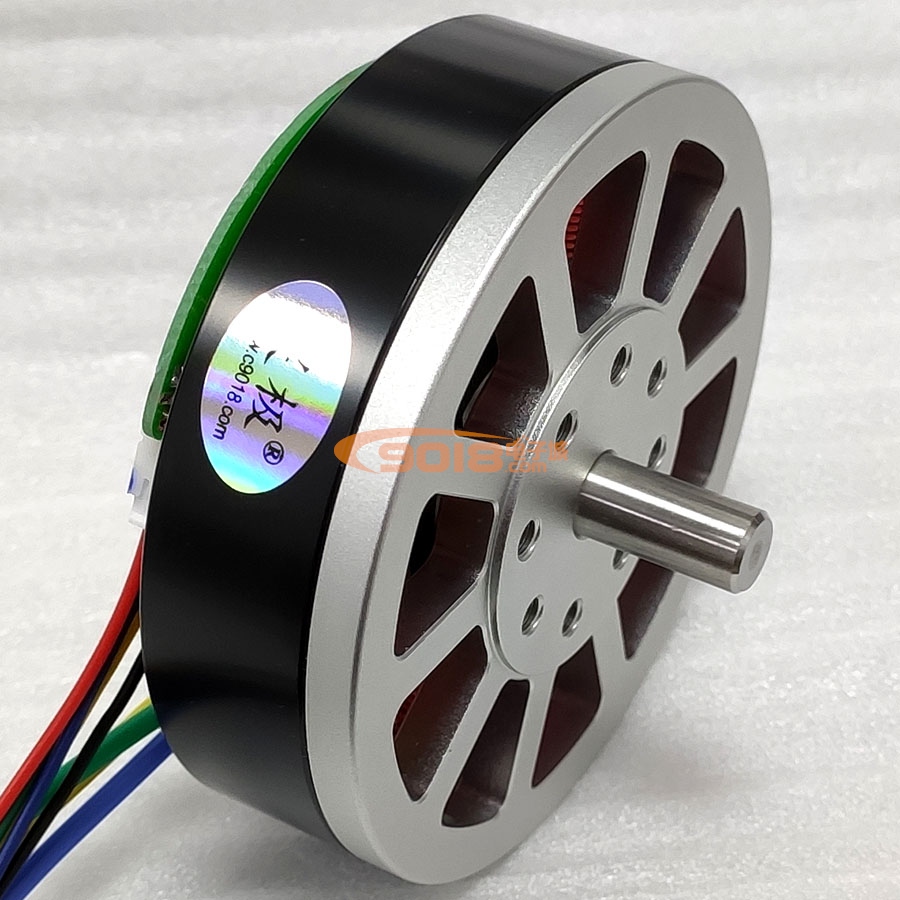

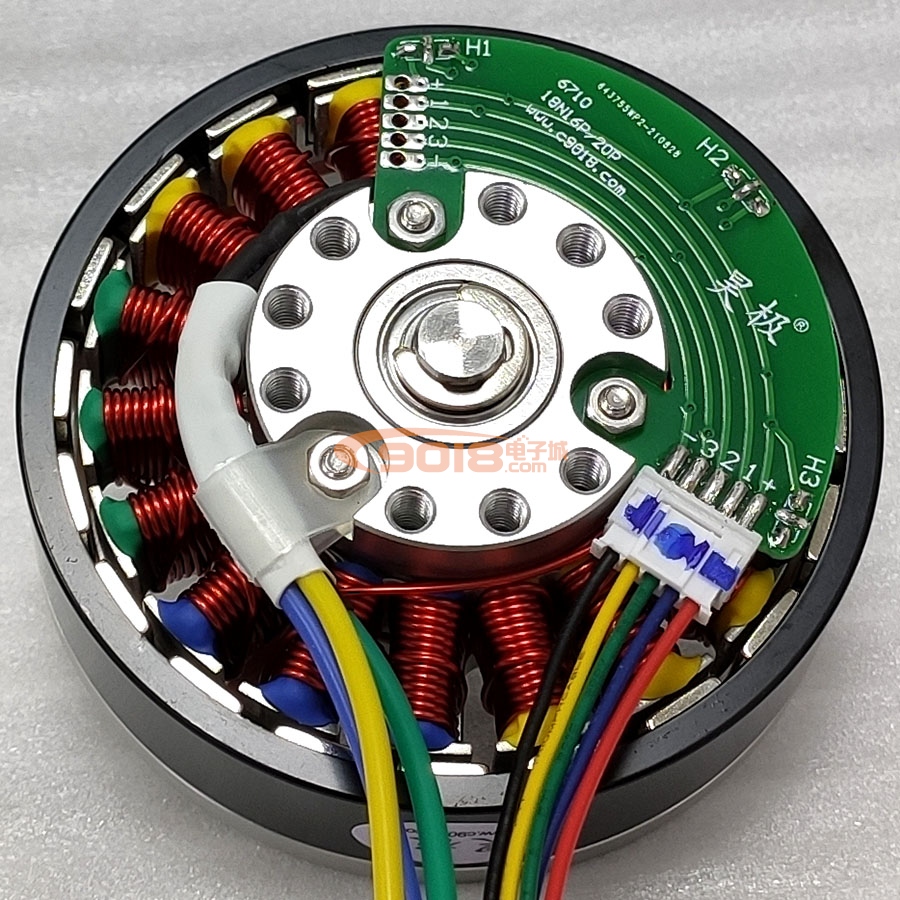

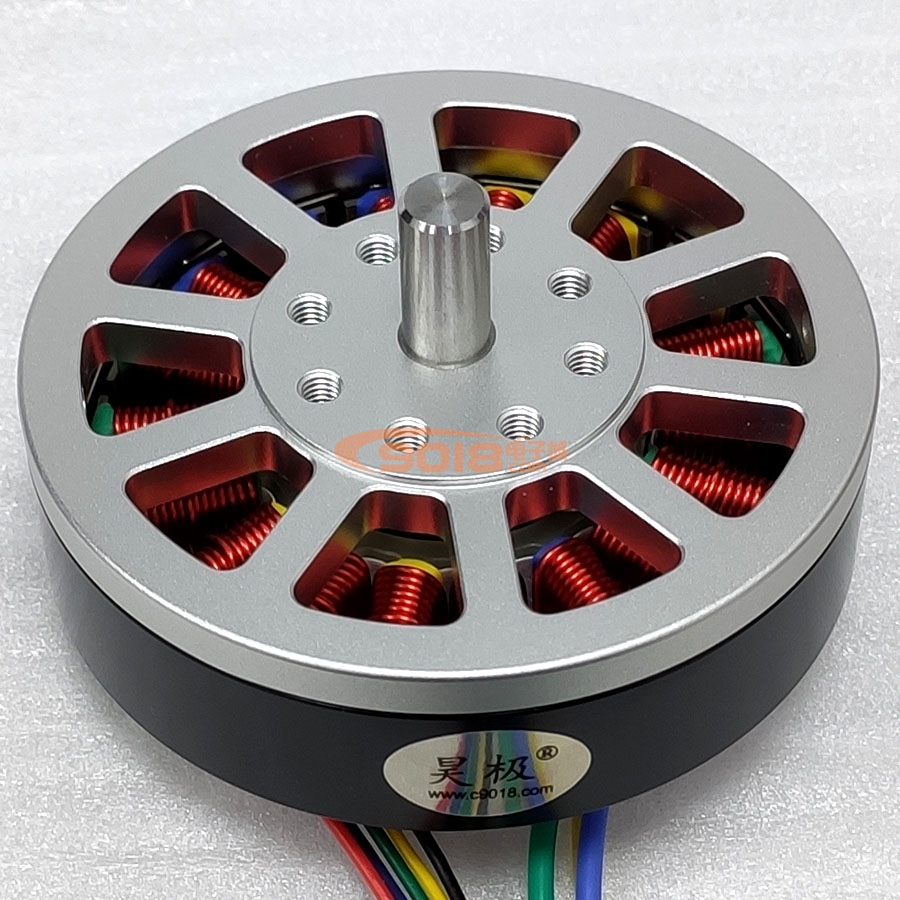

四、产品图片:

昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版

昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
昊极6710/200W盘式永磁三相直流无刷电机/马达 有感带霍尔 全金属版
