昊极200W实心轴扁平盘式多极永磁三相直流无刷电机/马达8010-18N20P有感带霍尔

商品货号:001982501

商品品牌:昊极

销 售 价:¥368.00 (不含配送费用)

商品评分:10 (共 0 人评论,0 个咨询)

配置:
  • 含霍尔选中
您已选择:
我要购买: 个(限购 100 个)

搭配商品

  • 12-36V直流无刷电机驱动板 有感霍尔马达控制器 PWM方波电子调速器
    12-36V直流无刷电机驱动板 有感霍尔马达控制器 PWM方波电子调速器
    市场价:¥98.00
    销售价:¥80.00

本电机为实验原型产品,外形直径约92MM,力矩大,调速平滑,可作为一般动力直驱免去减速齿轮从而提高效率,核心部件采用金属支撑,转子支架采用工程塑料作为支撑骨架,可满足要求不高、对动力有小量需求的场合,或作为教学模型演示用,也可根据应用强度定制全金属骨架和提高功率,有此需求请联系本站客服。本电机为永磁式三相直流无刷电机,需加购适配的无刷电机驱动器方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个同轴并联获得多倍功率输出,转轴可自行更换任意长度,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

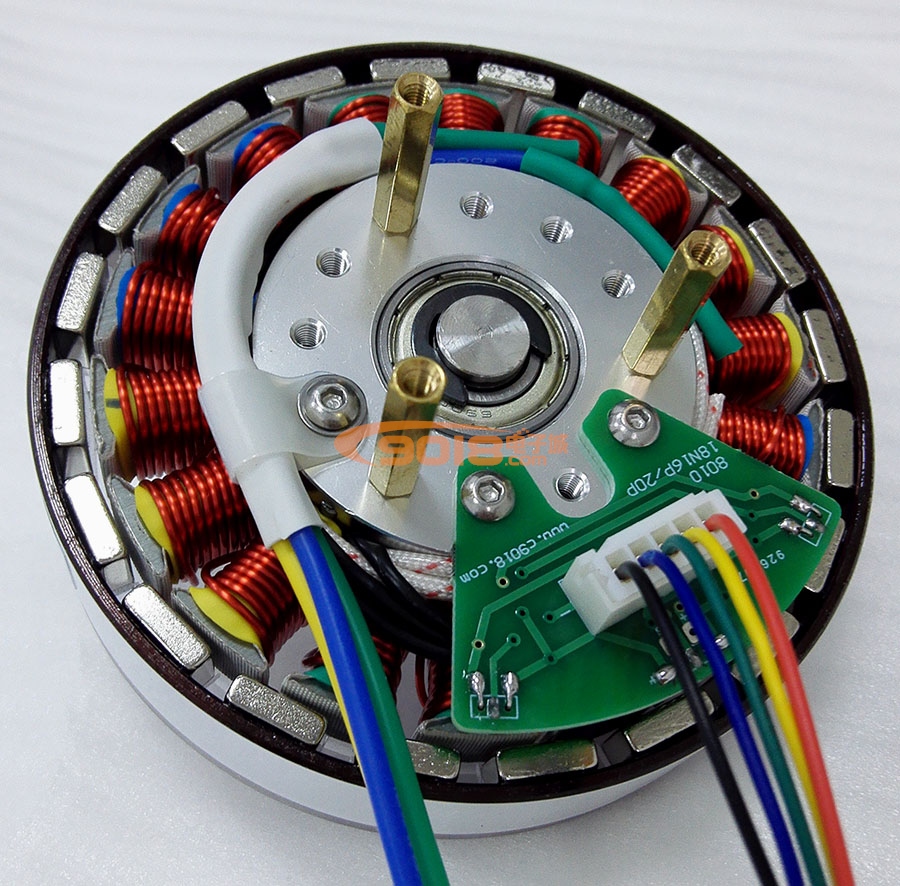

本品采用标准磁路设计,外壳与定子构成磁通回路有效地提升电磁转矩,加上优秀的极槽组合,最大限度提高电机综合性能。定子采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致。

产品参数:
尺寸:直径92.3*厚38mm(不含出轴)
重量:约530g
转轴:10mm,出轴约15mm(另有短轴8mm可选)
定子:直径80*厚10mm
空载最高转速:3000RPM@DC24V
绕组数据:线径1.0*11匝*18槽
工作电压:DC12-24V
额定电压:24V
额定功率:210W
额定电流:10.9A
额定转速:2509RPM
额定转矩:0.8Nm
转矩常数:0.08Nm*A
转速常数:124RPM/V

引线长度:约20~30cm
引线材质:18AWG硅胶线
霍尔相角:120度

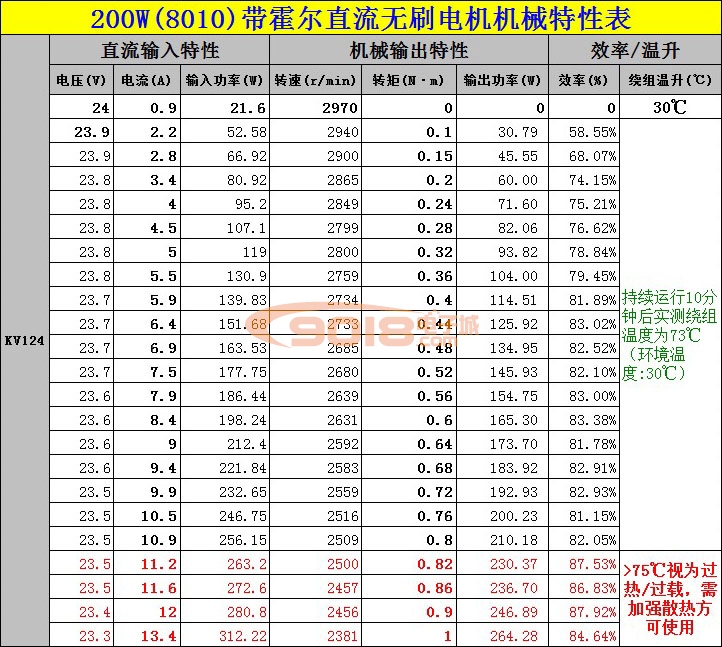

下为本电机机械特性测试报告:
昊极200W盘式永磁三相直流无刷电机/马达 18N20P 法兰空心轴 有感带霍尔

产品图片:

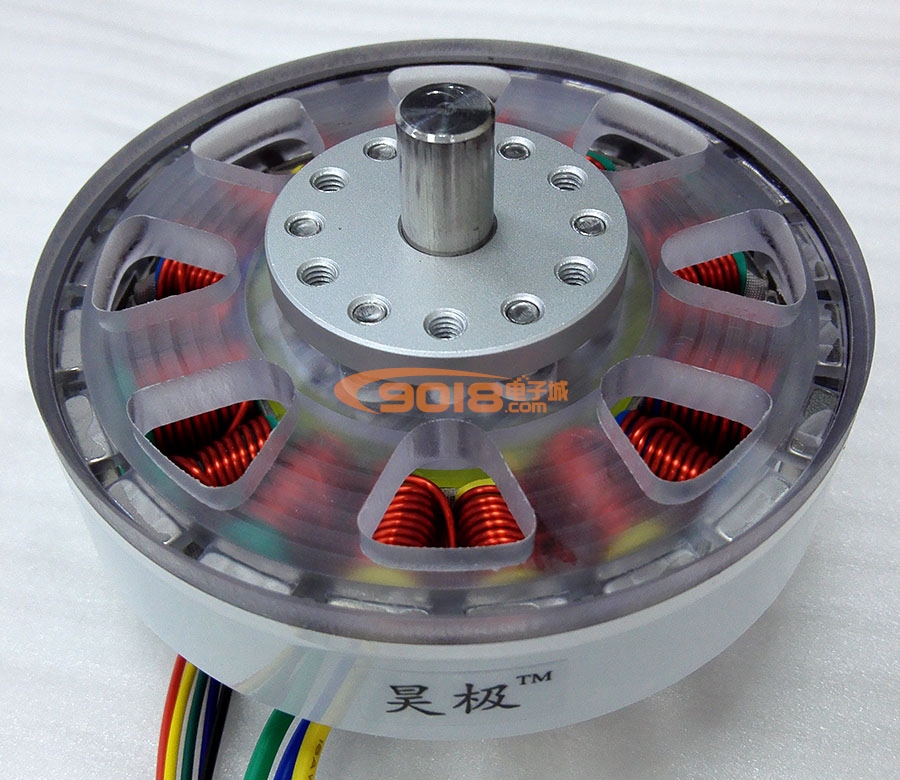

昊极200W实心轴扁平盘式多极永磁三相直流无刷电机/马达8010-18N20P有感带霍尔

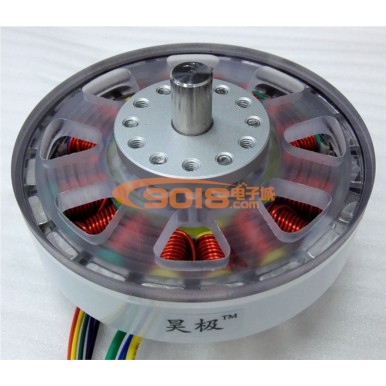

昊极200W实心轴扁平盘式多极永磁三相直流无刷电机/马达8010-18N20P有感带霍尔

昊极200W实心轴扁平盘式多极永磁三相直流无刷电机/马达8010-18N20P有感带霍尔
昊极200W实心轴扁平盘式多极永磁三相直流无刷电机/马达8010-18N20P有感带霍尔
