昊极11510/400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

商品货号:001984301

商品品牌:昊极

销 售 价:¥828.00 (不含配送费用)

配置:
  • 含霍尔选中
轴型:
  • 空心轴(无突出轴)选中
您已选择:
我要购买: 个(限购 891 个)

搭配商品

  • 昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    昊极15A直流无刷电机驱动板 有感有霍尔马达控制器 12-72V SPWM方波电子调速器
    销售价:¥100.00

本电机为实验原型产品,外形直径126.6MM,力矩大,调速平滑,可作为一般动力直驱免去减速齿轮从而提高效率,核心部件采用金属支撑,转子支架采用工程塑料作为支撑骨架,可满足要求不高、对动力有小量需求的场合,或作为教学模型演示用,也可根据应用强度定制全金属骨架和提高功率,有此需求请联系本站客服。本电机为永磁式三相直流无刷电机,需加购适配的无刷电机驱动器方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个同轴并联获得多倍功率输出,转轴可自行更换任意长度,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选

配图仅供参考,产品迭代更新优化升级,实物细节可能会所不同,请购前知晓。谢谢!

本品为标准磁路设计,外壳钢圈为导磁体可与定子铁芯构成磁通回路充分利用电磁转矩,加上优秀的极槽组合,最大限度提高电机综合性能。定子采用霍尔嵌入式定位槽设计,使霍尔元件能够准确地测量转子位置,令三相绕组无刷换向更为精准,确保电机正反转性能一致。特别注意:本品未经细致的动平衡矫正,电机在高转速区间可能会有振动,出货时尽量降低振动值,但不能保证具体数据。

此产品为工程原型机,未经过长时间运行老化测试验证,故我司不对用户的具体应用负责。本电机采用国产轴承,若转速过高(大于3000转)可能导致轴承发热,请密切关注其温升情况。本电机配套的驱动器可直接调速(电位器0~5V模拟电压或PWM调速),得益于其采用的多槽多极结构及霍尔传感器,确保其在低速下也能正常启动。

一、产品规格:
尺寸:直径126.6*厚30.9mm(不含螺丝部分)
重量:1kg
空心轴:孔径25mm
定子:直径115*厚10.5mm
绕组数据:1.0mm*14匝
槽极结构:27N30P
霍尔相角:120度
引线长度:25~30cm
相线说明:绿=A(U),黄=B(V),蓝=C(W)
霍尔线序:红=正,黑=负,绿=A(U),黄=B(V),蓝=C(W)
霍尔电压:DC5V
二、电气参数:
转速常数(KV):41.6RPM/V
工作电压:DC12V~48V
额定电压:DC36V
空载转速:=输入电压*KV
额定转矩:2.7Nm
额定电流:10.5A
转换效率:86%
上述额定电参为估算值,具体以实测为准。

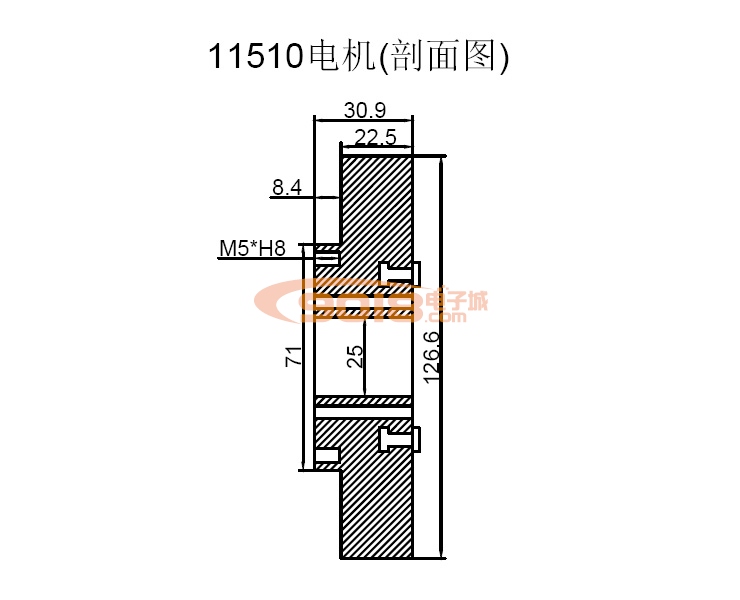

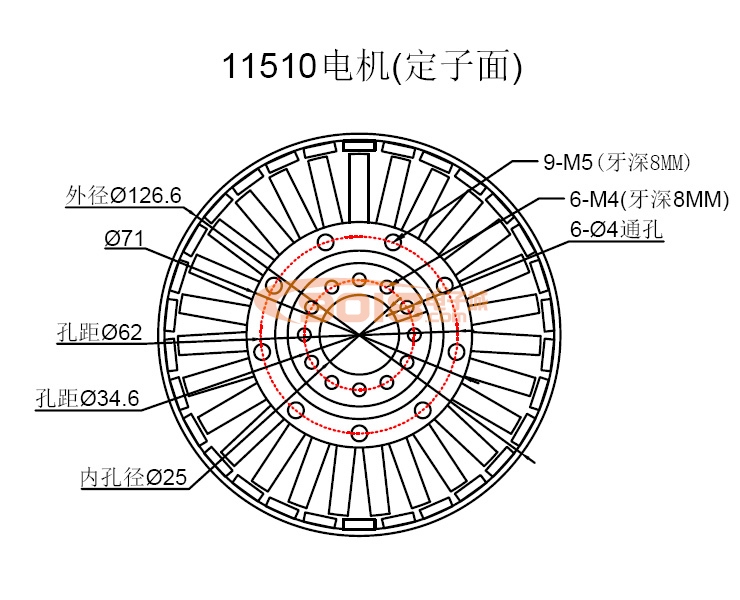

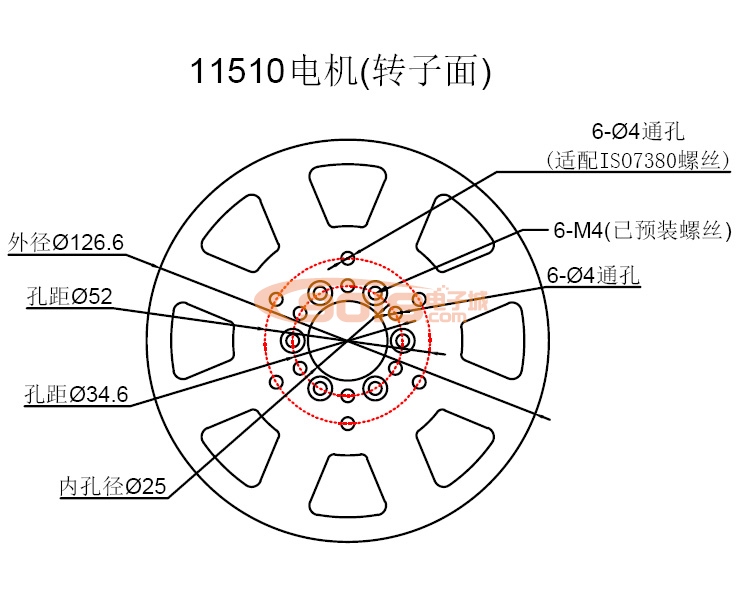

三、产品尺寸图:

昊极11510/400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极11510/400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极11510/400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

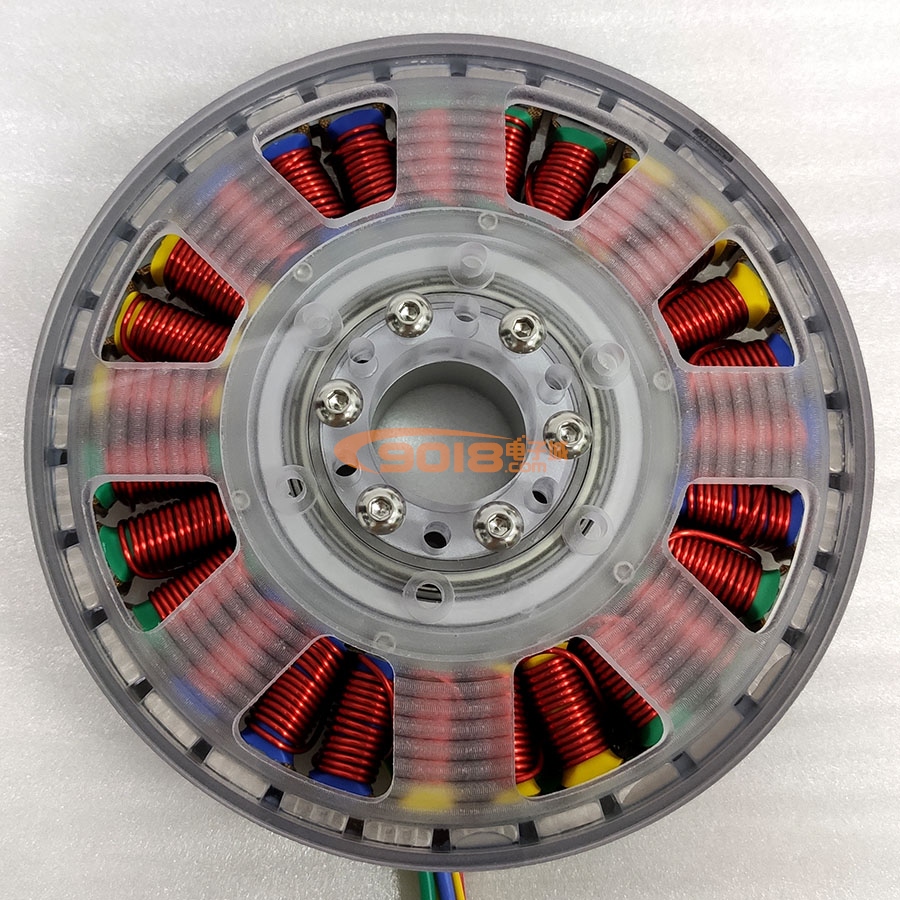

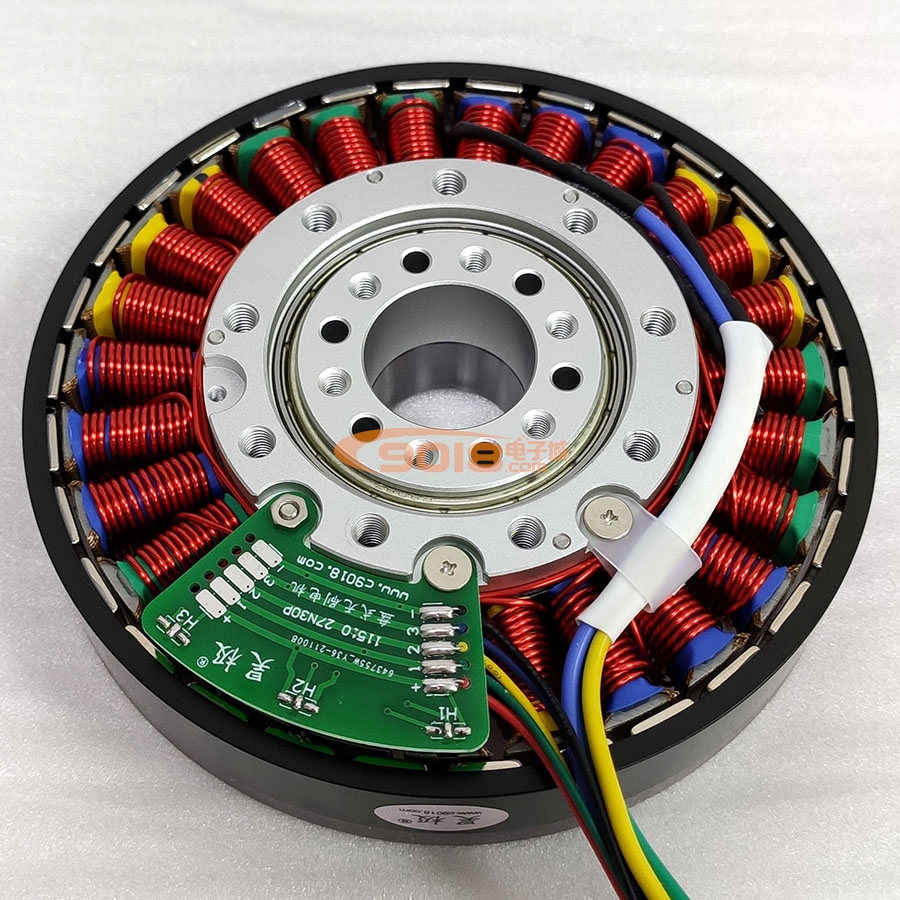

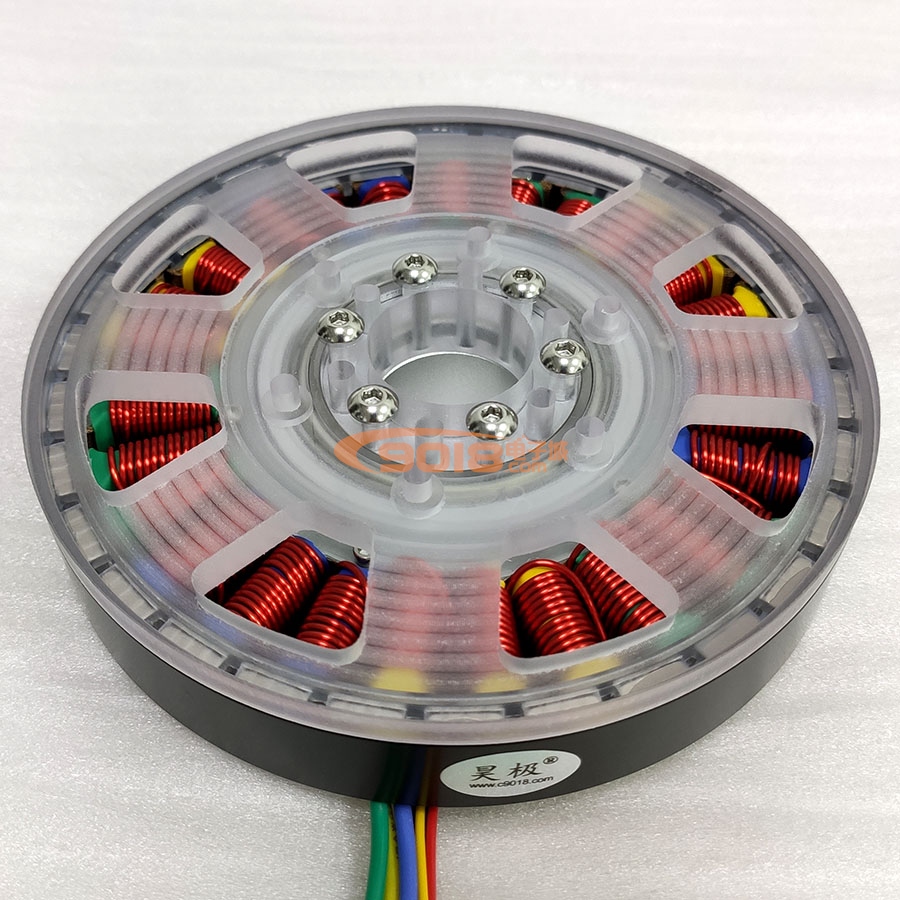

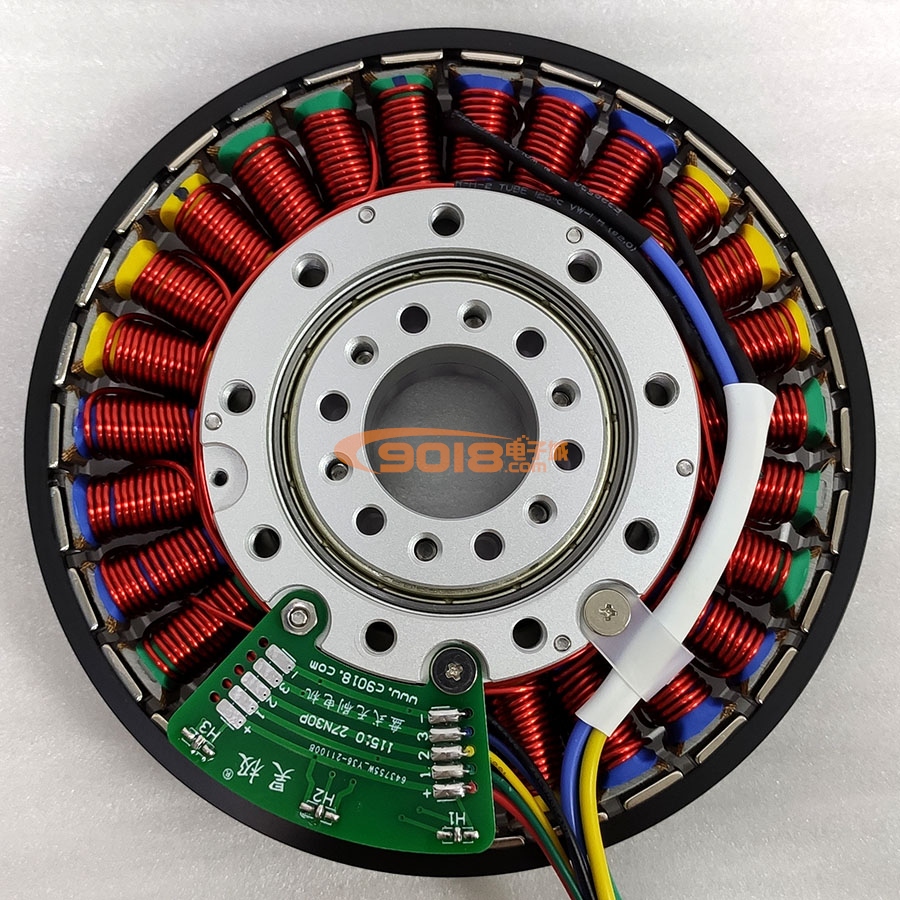

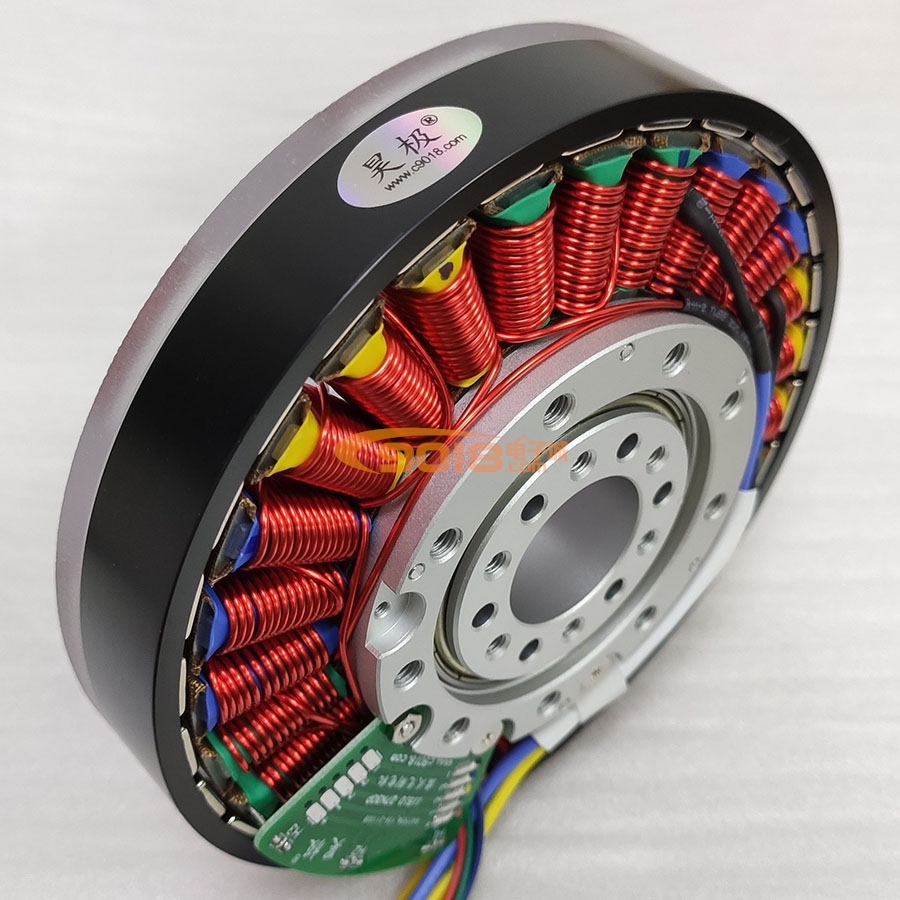

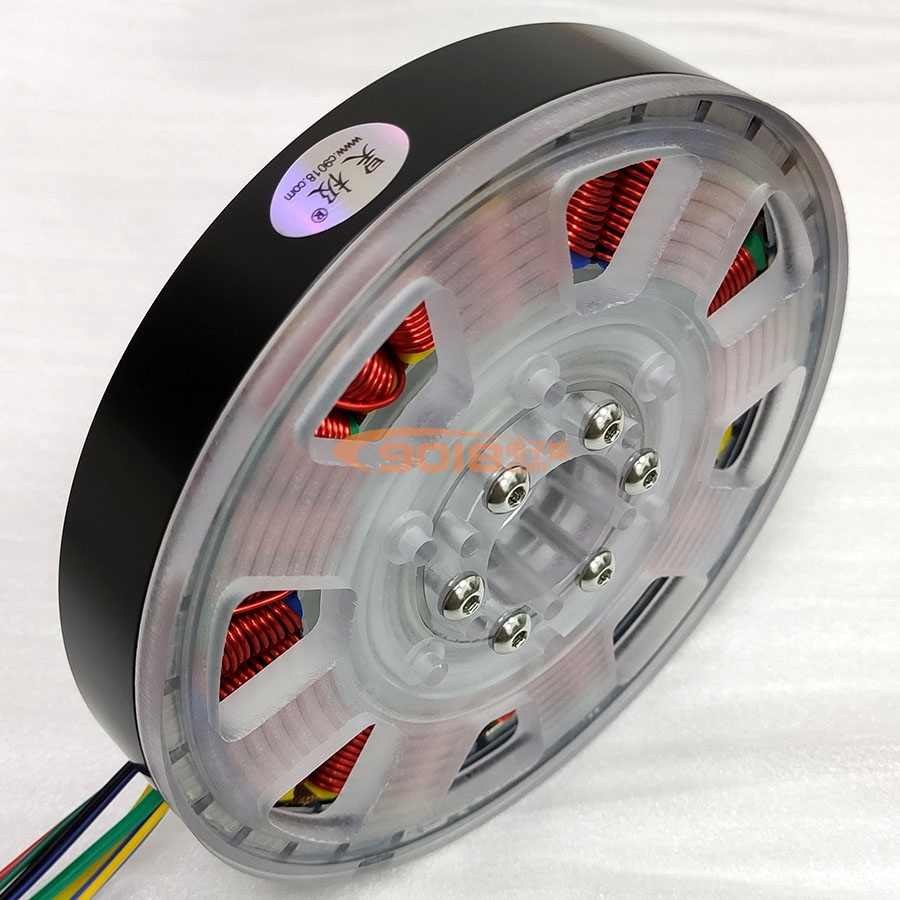

四、产品图片:

昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达

昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
昊极400W小空心轴盘式三相永磁无刷直流电机 扁平 多极 超薄 有感带霍尔马达
