发烧功放板系统

LM358呼吸灯套件(含电池盒)/diy电子专业实习教学器材散件

商品货号:001872101

商品品牌:三彩

销 售 价:¥6.00 (不含配送费用)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 9999 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
本套件是采用双运算放大器LM358组成的低频振荡器,控制LED由亮到暗的逐渐变化,然后再从暗到亮,感觉像是在呼吸;广泛被用于数码产品、电脑、音响、汽车等各个领域,起到很好的视觉装饰效果。
电路中R1、R2构成双运算放大器的基准分压,R5是运算放大器反馈电阻,R3、R4、RP、C的参数决定振荡频率,调节RP可以调节呼吸频率;本套件采用6V供电,套件中配有四节5号电池盒。

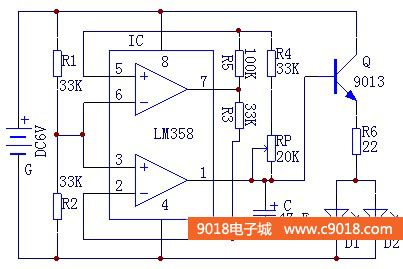

二、电路原理图

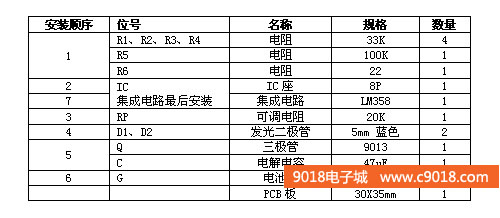

三、元件清单

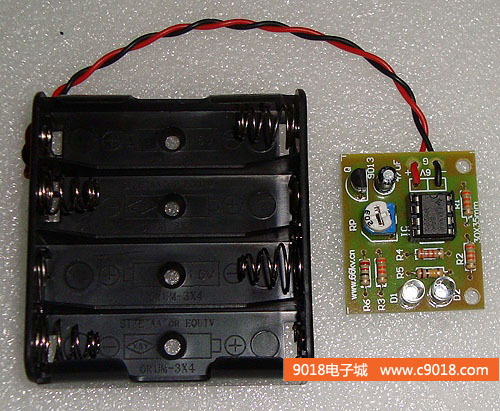

焊接好的成品图

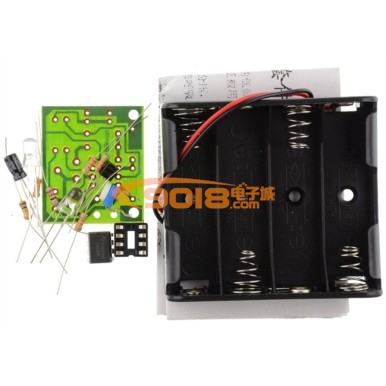

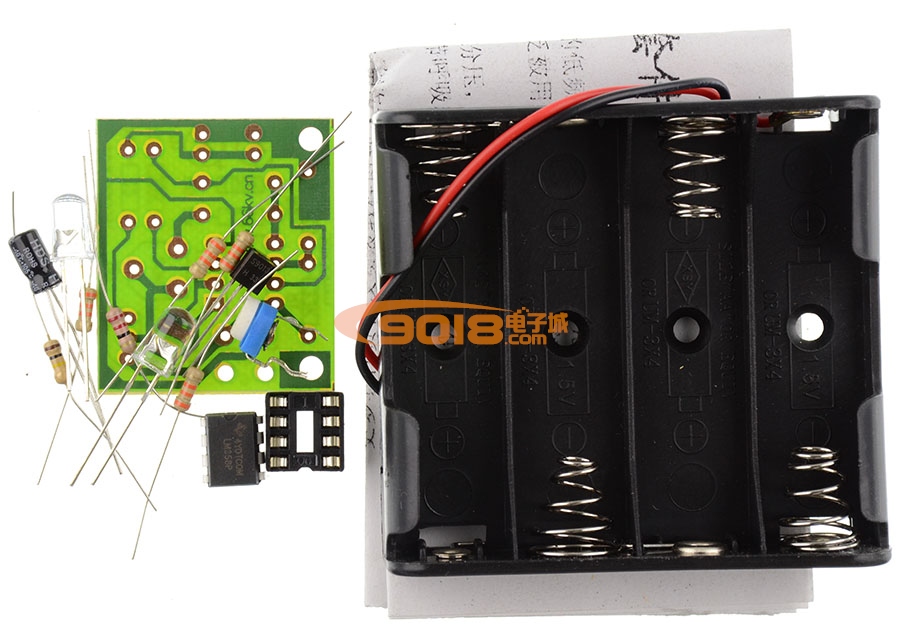

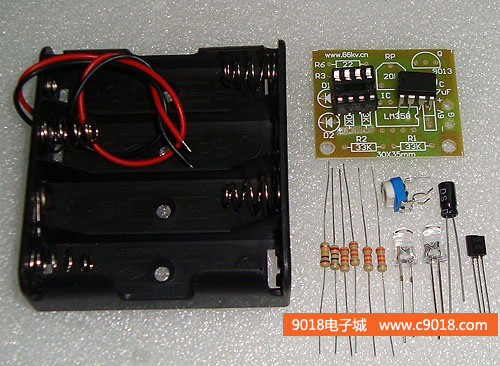

未焊接的散件图

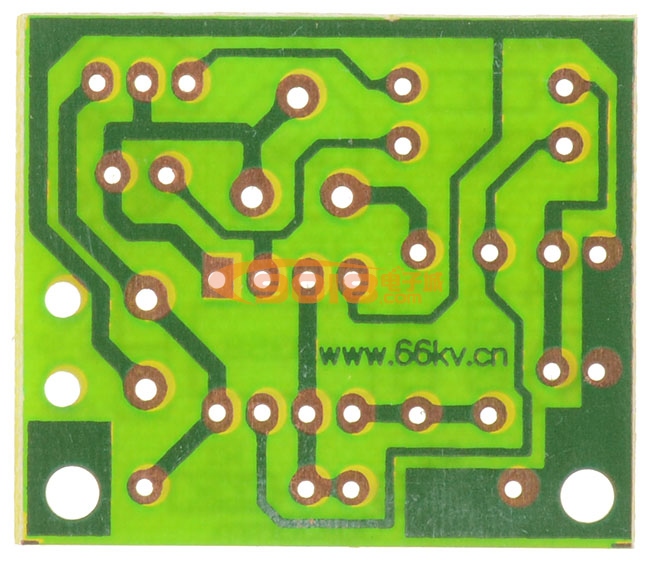

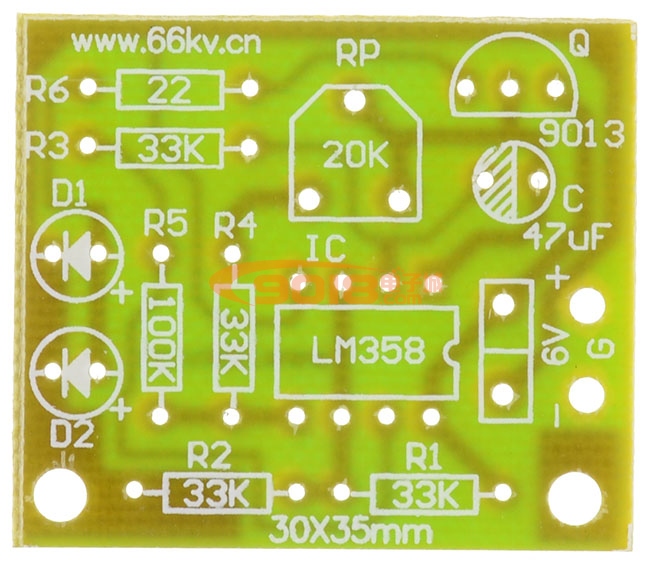

358呼吸灯套件PCB空板正反面图
