声控LED音乐旋律灯电路/趣味闪灯电路电子制作套件/散件
商品货号：001544701
商品品牌：三彩
销 售 价：¥6.50 （不含配送费用）
类型：
- 印刷板+散件
您已选择：
我要购买： 套（限购 9790 套)
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、电路说明
电路功能：随着音乐或其它声音的响起，LED灯便跟随着声音的节奏（声音的快慢大小）闪亮的动起来。在焊接成功后，您可感受到声音与光的美妙旋律组合。
电路原理：声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示电路组成，电源采用两节5号电池。MIC将声音信号转化为电信号，经C2耦合到Q1放大，放大后的信号送到Q2基极，由Q2推动LED发光，声音越大，LED亮度越高。
安装注意事项：驻极体话筒有正负之分，与铝壳相连的一端为负端，安装时不要弄错了。电源有正负分别，可以直接用3V的电池盒连接，红色引线为正极黑色引线为负极。
工作电压：3V。
二、电路原理图
三、元件清单

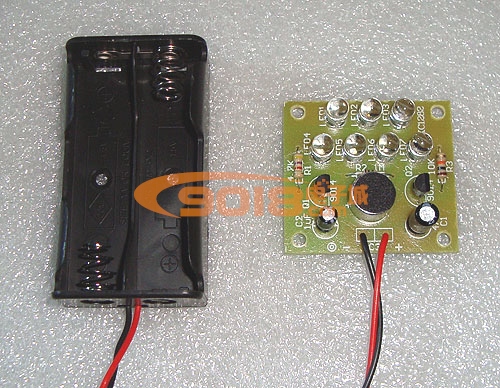

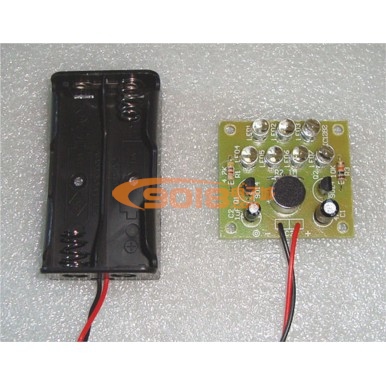

四、组装好的成品图片
