发烧功放板系统

三组9只LED流水灯电路电子制作套件/散件

商品货号:001009501

商品品牌:三彩

销 售 价:¥5.50 (不含配送费用)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 782 套)

搭配商品

  • 4节5号电池盒 带开关 引出线 电池盖
    4节5号电池盒 带开关 引出线 电池盖
    销售价:¥3.80

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明:
本套件是一个由3只三极管和9只LED组成的循环灯。电路是这样工作的,当电源一接通,3只三极管就要争先导通,但由于元器件有差异,只有某一只管子最先导通。假如Q1最先导通,那么Q1集电极电压下降,使电容C1的左端接近零电压,由于电容器两端的电压不能突变,所以Q2基极也被拉到近似零电压,使Q2截止。Q2集电极为高电压,那么接在它上面的发光二极管就亮了。此刻Q2集电极上的高电压通过电容器C2使Q3基极电压升高,三极管Q3也将迅速导通。因此在这一段时间内,Q1与Q3的集电极均为低电压,只有接在Q2集电极上的发光二极管亮,而其余两只发光二极管不亮。随着电源通过电阻R3对C1的充电,使三极管Q2基极电压逐渐升高,当超过0.6伏时,Q2由截止状态变为导通状态,集电极电压下降,发光二极管熄灭。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q3的基极电压也下跳,Q3由导通变为截止。接在Q3集电极上的发光二极管就亮了。如此循环,电路中3只三极管便轮流导通和截止,三只发光二极管就不停地循环发光。改变电容的容量可以改变循环灯循环的速度。

二、性能参数:
工作电压:DC3V—9V

三、元件清单


四、电路原理图

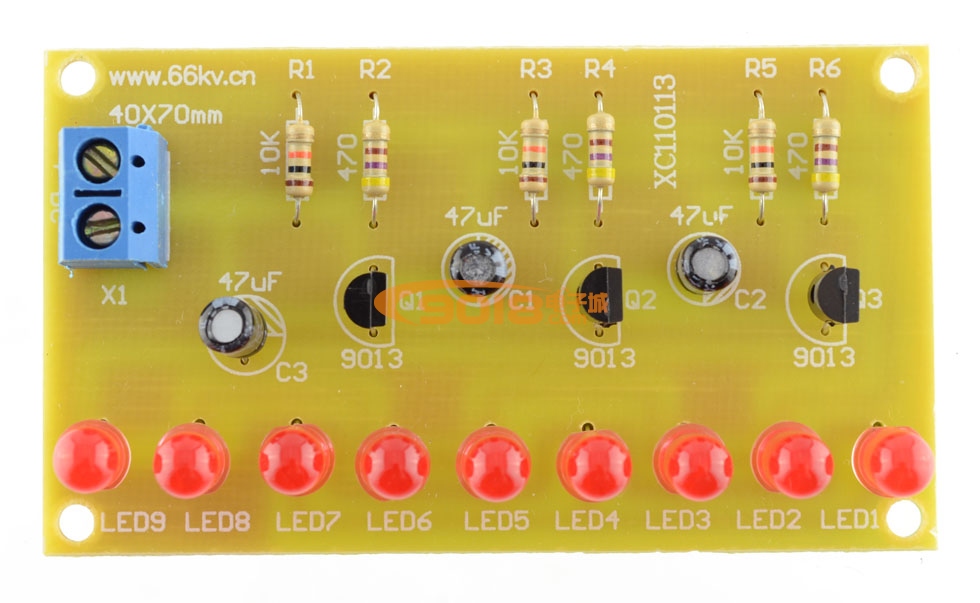

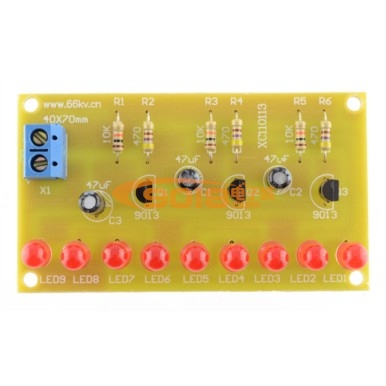

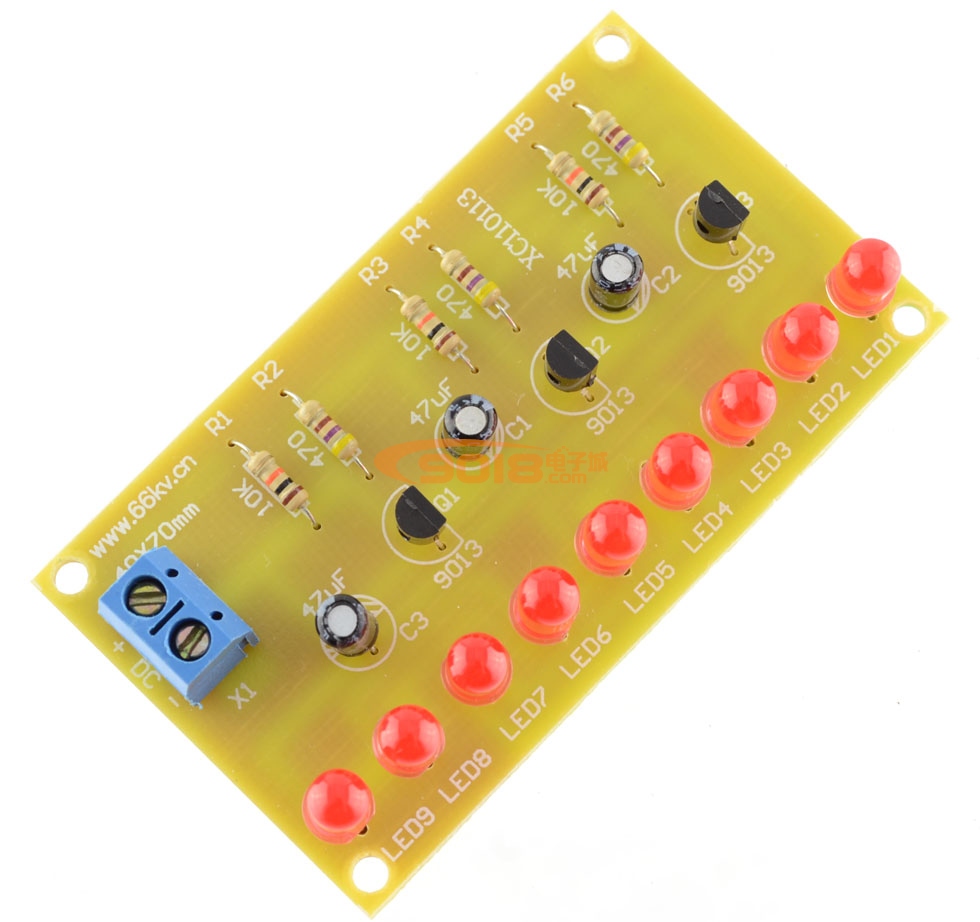

五、焊接好的成品图


以下内容为:三组9只LED流水灯套件焊接过程

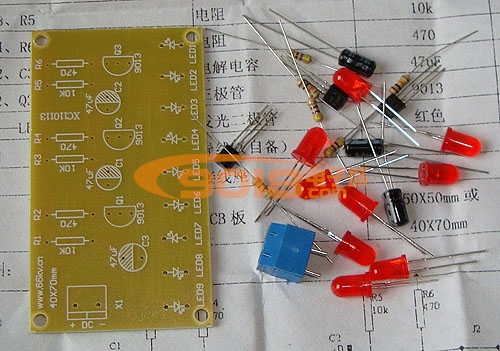

1、根据元件清单检查元件数量


2、首先焊接电阻,电阻要紧贴电路板


3、焊接接线座


4、焊接电解电容,注意电解电容的极性,阴影部分为负极


5、焊接三极管


6、最后焊接LED,LED也要注意极性,一般长的引脚为正极,如果直观不能确定极性可以使用万用表测量。到这里这个三组9只LED流水灯套件就焊接好了
