发烧功放板系统

NE555闪烁信号灯电路板电子制作套件/散件

商品货号:001712501

商品品牌:三彩

销 售 价:¥5.50 (不含配送费用)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 9938 套)

一、电路说明
本套件是时基芯片NE555的一个应用电路,NE555通过少量的外围元件组成多谢振荡器,从NE555的3脚输出低频脉冲信号,驱动9013,控制LED的闪烁。RP1、C1是振荡器的定时元件,调节RP1可以改变LED的闪烁频率。电路采用12V直流供电。

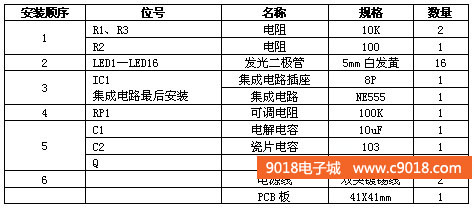

二、元件清单
NE555闪烁信号灯电路板电子制作套件/散件

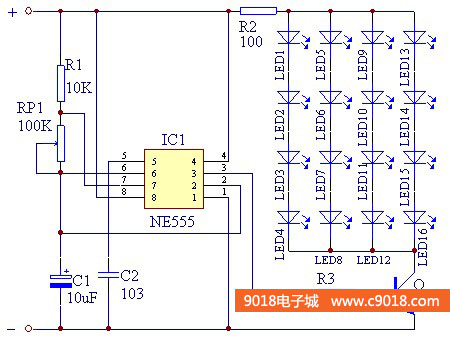

三、电路原理图
NE555闪烁信号灯电路板电子制作套件/散件

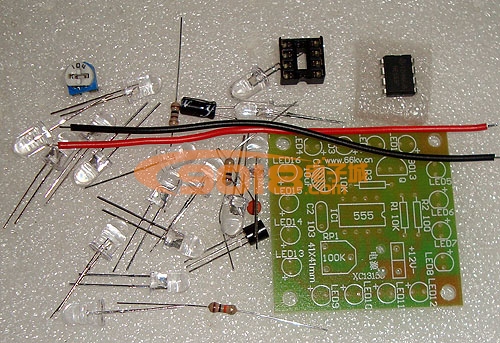

四、未焊接的散件图
NE555闪烁信号灯电路板电子制作套件/散件

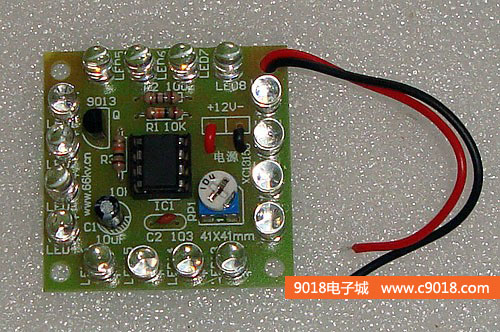

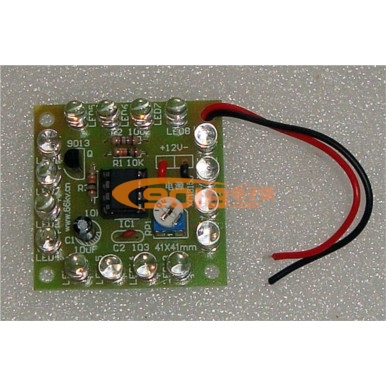

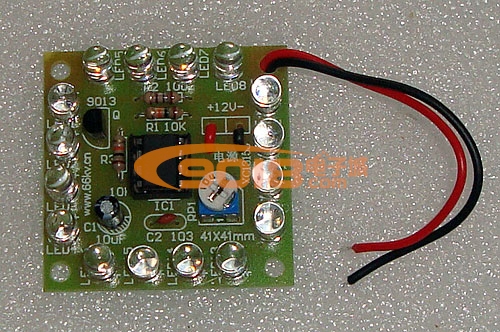

五、焊接好的成品图
NE555闪烁信号灯电路板电子制作套件/散件

六、套件包装图
NE555闪烁信号灯电路板电子制作套件/散件
