发烧功放板系统

光控小夜灯套件/小台灯/diy电子制作套件

商品货号:001846501

商品品牌:三彩

销 售 价:¥8.00 (不含配送费用)

类型:
  • 机盒+印刷板+散件选中
您已选择:
我要购买: 套(限购 9329 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
光控小夜灯套件,通过光敏电阻感应环境光线的强弱来控制LED的发光强度,实现白天自动关闭,夜晚自动打开的功能。
本套件采用220V市电供电,利用电容降压,功耗约为1W左右。电路中C1为降压电容,R1是C1的放电电阻, D1—D4构成桥式整流, R2是缓冲电阻,C2是滤波电容,DW将电压稳定在12V,Q为负载LED的开关调整管。白天光线较强时,光敏电阻RG呈低阻状态,此时Q基本电压约为0V,Q截止,LED不发光。晚上光线变暗,光敏电阻RG呈高阻状态,12V电压经R3加到Q的基极,Q导通,LED发光。
注意事项:因电路采用非隔离式降压,故光控小夜灯在通电后,电路板上仍会带有较高的电压,请不要用手触摸电路板及相关元件,以防触电!

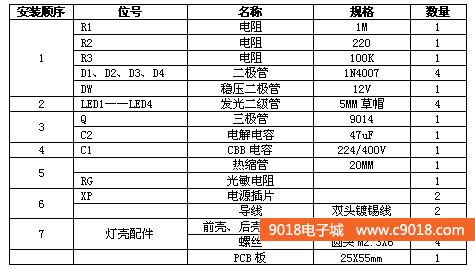

二、光控小夜灯套件元件清单

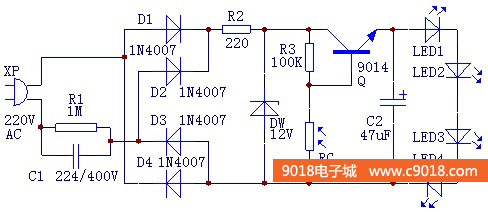

三、光控小夜灯套件电路原理图

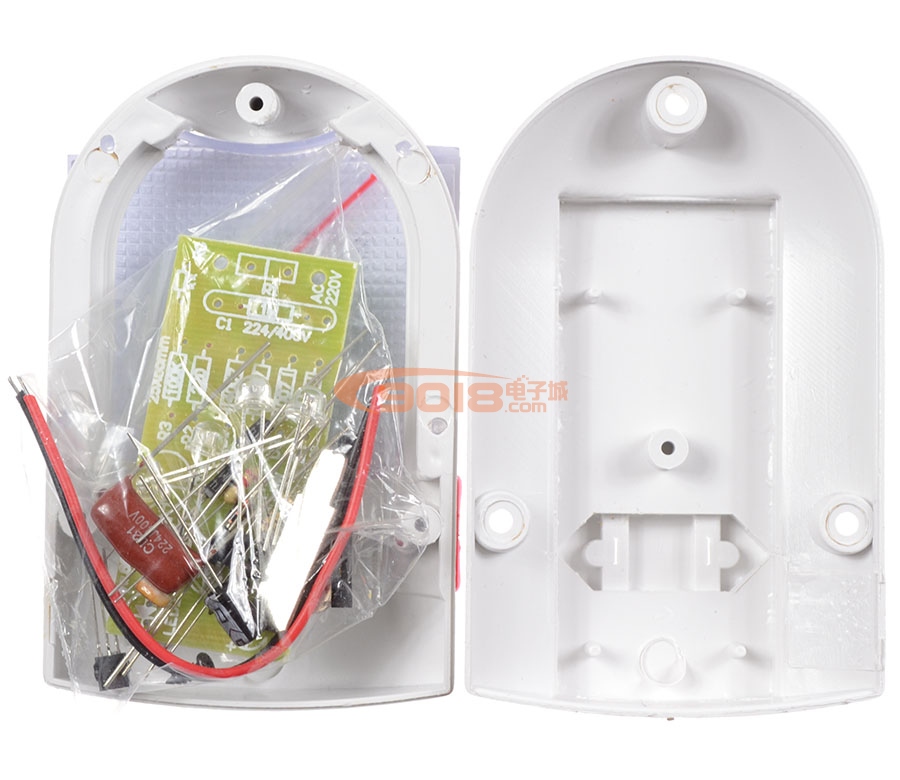

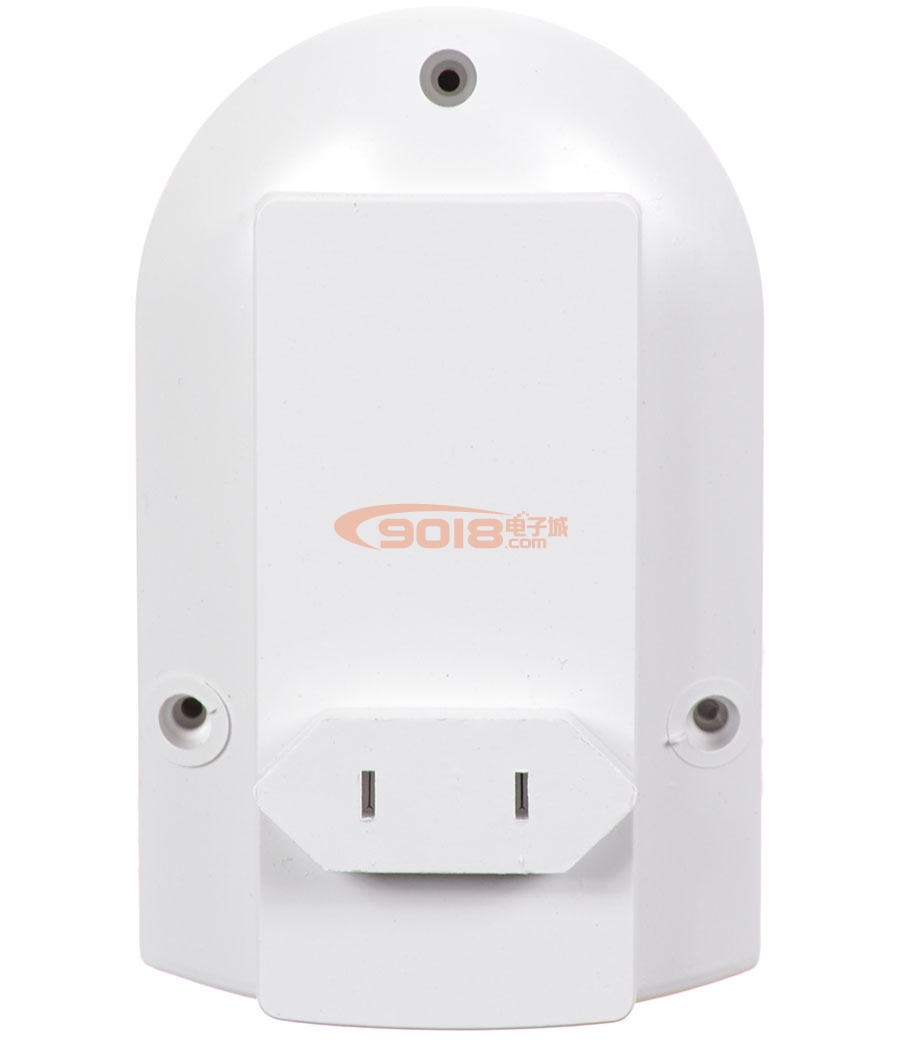

四、光控小夜灯套件未焊接散件

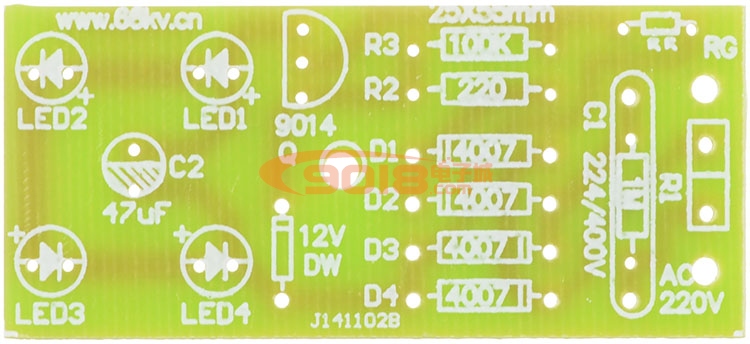

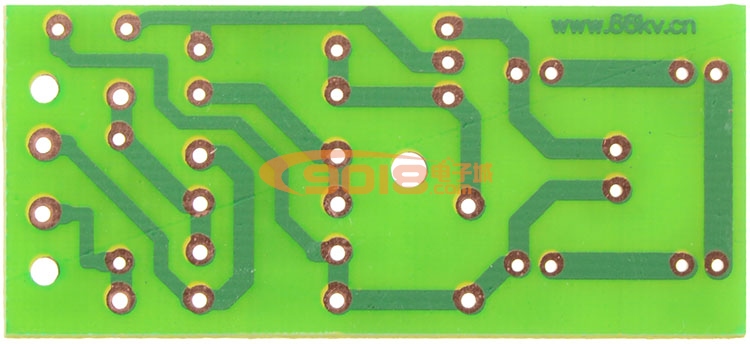

五、光控小夜灯套件PCB
