发烧功放板系统

七彩爱心形花样闪灯套件 单片机电路电子制作diy散件

商品货号:001846701

商品品牌:三彩

销 售 价:¥22.00 (不含配送费用)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 957 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
本套件采用32只高亮七彩LED,在电路板上排成心形图案;LED由单片机IO口驱动(低电平点亮),通过单片机的程序控制IO口电平变化,使LED有规律闪亮,形成各种花样闪烁效果,富有动感。本套件未设LED的限流电阻,是通过二极管1N4007降压,使LED有合适的工作电压;套件中的单片机程序已烧录好,通电即可工作;电路采用直流4.5V供电,配有三节5号电池盒。
焊接组装好的七彩爱心花样闪灯最适合在夜间相对较黑的环境中使用,距离2米以外观看效果更加生动、有趣。
安装时注意安装顺序,由低到高紧贴电路板安装;电解电容和LED要注意极性,都是长脚为正;单片机要注意U口方向;电源正负极不能接错。

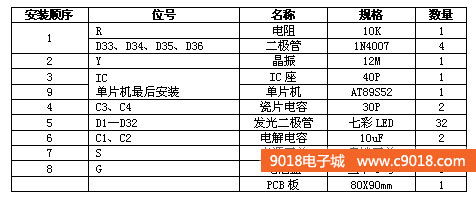

二、七彩爱心花样闪灯套件元件清单

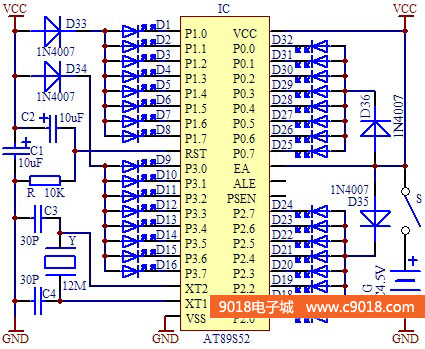

三、七彩爱心花样闪灯套件电路原理图

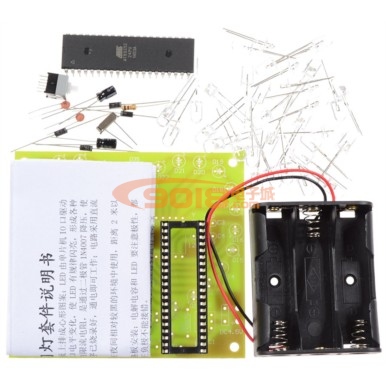

四、七彩爱心花样闪灯套件未焊接的散件图

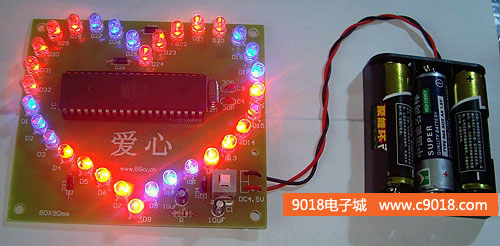

五、七彩爱心花样闪灯套件通电测试(套件不含电池),套件采用七彩LEDLED闪亮后,颜色会发生变化

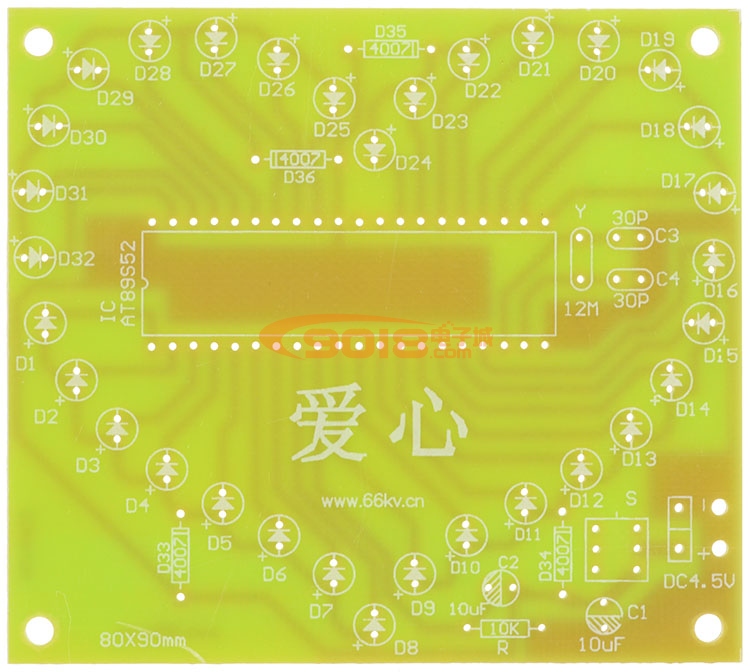

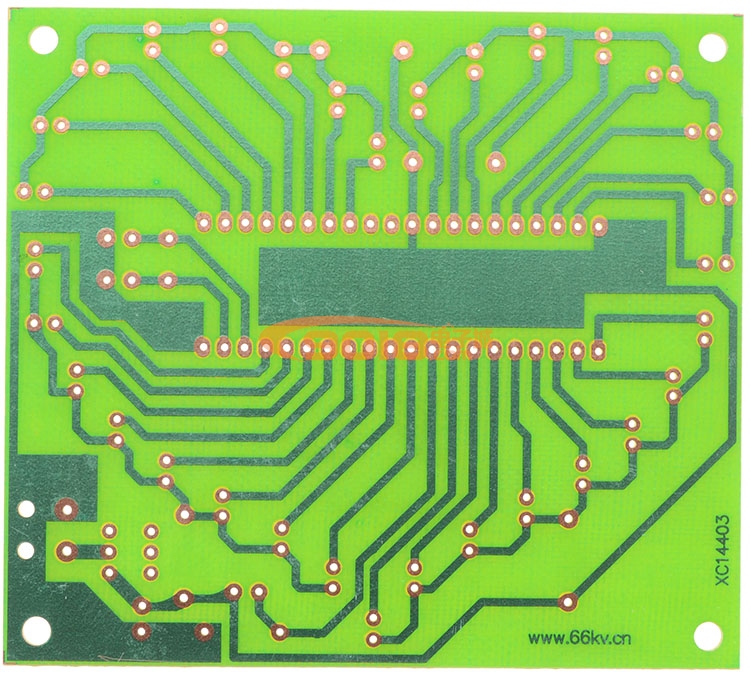

六、七彩爱心花样闪灯套件正反面PCB图

七彩爱心花样闪灯套件 单片机电路电子制作diy散件

七彩爱心花样闪灯套件 单片机电路电子制作diy散件
