发烧功放板系统

心形闪光灯电路电子制作套件/散件(低频振荡电路应用) 带电池盒

商品货号:001007301

商品品牌:三彩

市 场 价:¥8.50

销 售 价:¥7.50 (不含配送费用)

商品评分:9 (共 7 人评论,17 个咨询)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 619 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
本款套件含有18只红色LED,分成3租,排列组成一个心形的图案,并由三极管震荡电路驱动,使红色的心形图案不断的按顺时针方向旋转闪亮,特别是在夜间使用时,富有动感。
工作原理:从原理图上可以看出,18只LED被分成3组,每当电源接通时,3只三极管会争先导通,但由于元器件存在差异,只会有1只三极管最先导通,这里假设Q1最先导通,则LED1这一组点亮,由于Q1导通,其集电极电压下降使得电容C2左端下降,接近0V,由于电容两端的电压不能突变,因此Q2的基极也被拉到近似0V,Q2截止,故接在其集电极的LED2这一组熄灭。此时Q2的高电压通过电容C3使Q3集电极电压升高,Q3也将迅速导通,LED3这一组点亮。因此在这段时间里,Q1、Q3的集电极均为低电平,LED1和LED3这两组被点亮,LED2这一组熄灭,但随着电源通过电阻R2对C2的充电,Q2的基极电压逐渐升高,当超过0.7V时,Q2由截至状态变为导通状态,集电极电压下降,LED2这一组点亮。与此同时,Q2的集电极下降的电压通过电容C3使Q3的基极电压也降低,Q3由导通变为截至,其集电极电压升高,LED3这一组熄灭。接下来,电路按照上面叙述的过程循环,3组18只LED便会被轮流点亮,同一时刻有2组共12只LED被点亮。这些LED被交叉排列呈一个心形图案,不断的循环闪烁发光,达到流动显示的效果。

焊接组装好的心形循环灯最适合在夜间相对较黑的环境中使用,距离2米以外观看效果更加生动、有趣。

注意:本套件供电电压为直流3-5V,套件配有一个三节5号电池盒,方便使用。

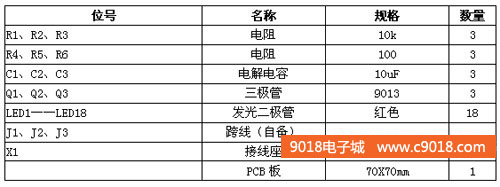

二、元件清单


三、电路原理图

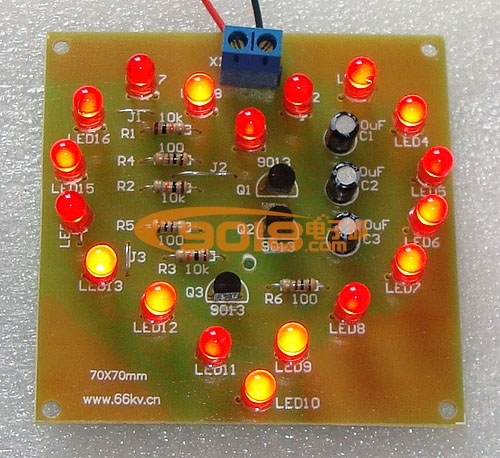

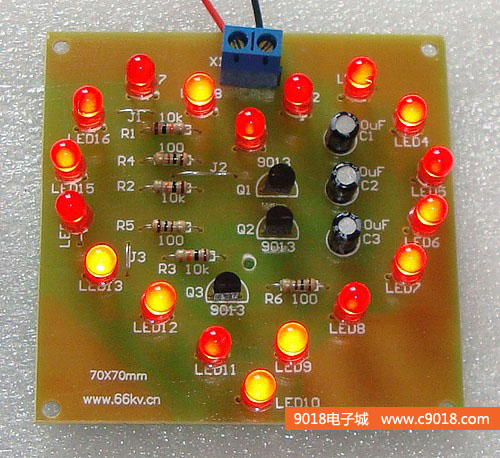

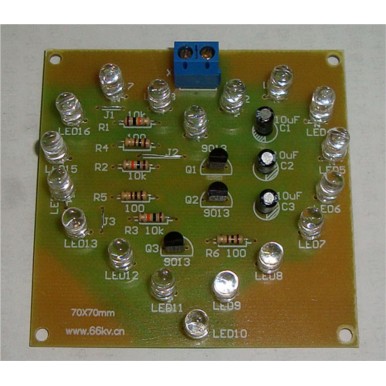

四、焊接好的成品图


以下内容为:心形闪灯套件焊接过程

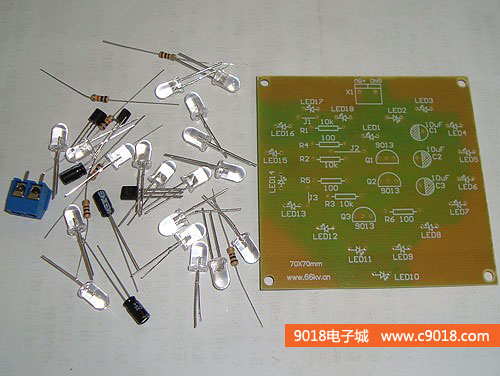

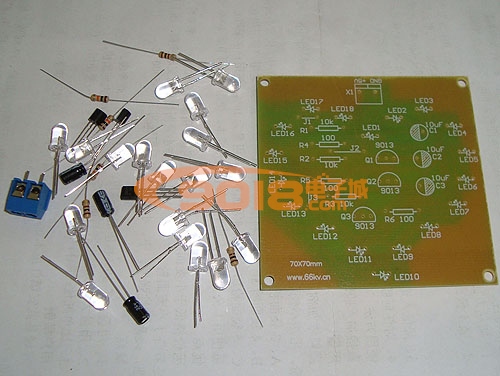

1、根据元件清单检查元件数量

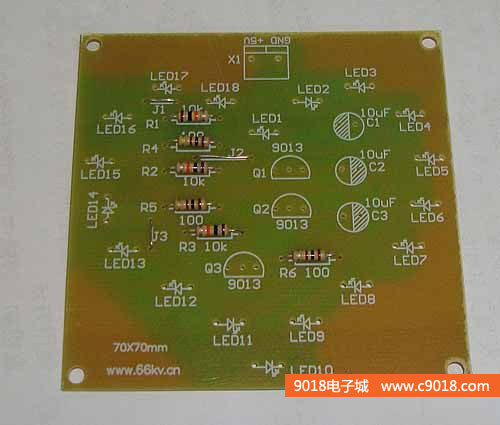

2、首先焊接电阻,电阻要紧贴电路板

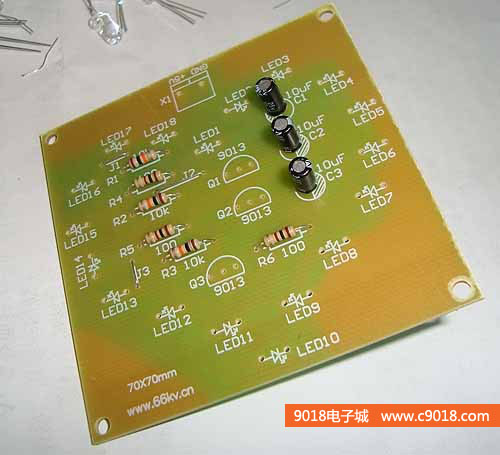

3、焊接电解电容,注意电解电容的极性,阴影部分为负极

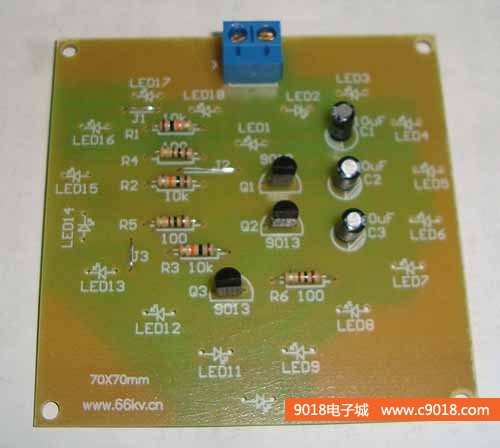

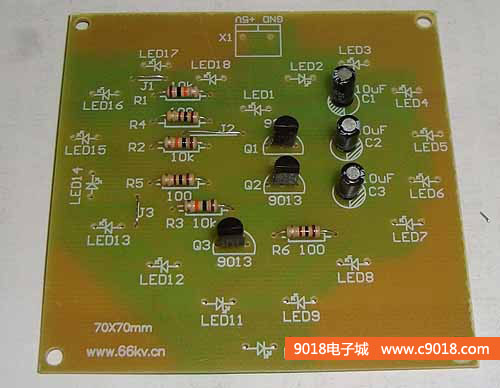

4、焊接三极管


5、焊接接线座

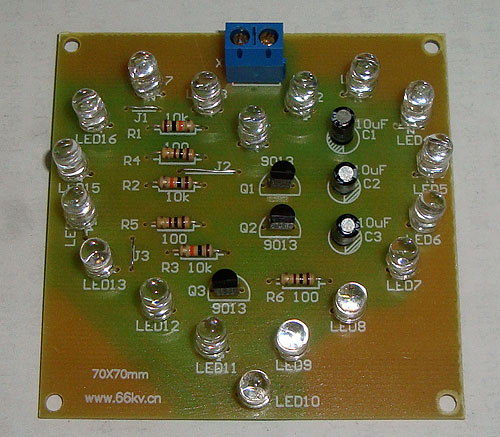

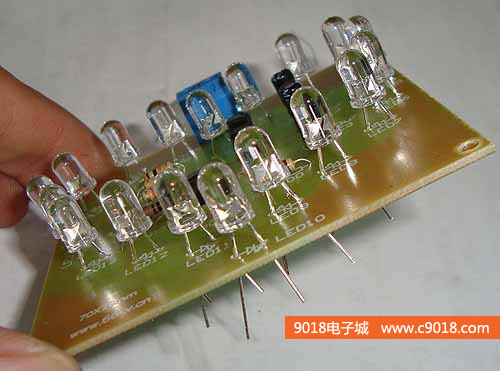

6、最后焊接LED,LED也要注意极性,一般长的引脚为正极,如果直观不能确定极性可以使用万用表测量

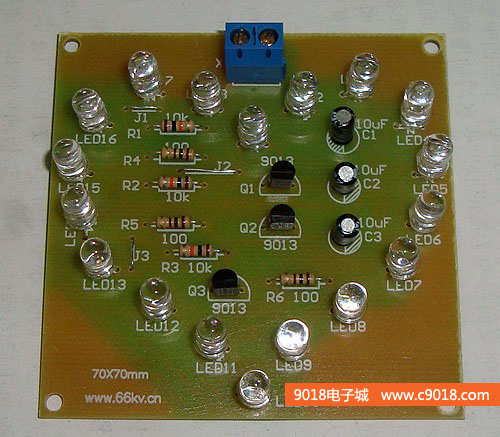

7、焊好后的心形闪灯效果,原来LED采用白发红的,由于是聚光的发光太刺眼,所以现在都换成红发红的了
