发烧功放板系统

LED电子幸运转盘电路电子制作套件/散件(NE555+CD4017数字电路应用实训)

商品货号:001007101

商品品牌:三彩

销 售 价:¥9.00 (不含配送费用)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 983 套)

搭配商品

  • 3节7号电池盒 带开关 引出线 电池盖
    3节7号电池盒 带开关 引出线 电池盖
    销售价:¥3.60

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明:
本电路由555组成的多谐振荡器和CD4017十进制计数器/脉冲分配器组成。10颗发光二极管模拟幸运物,当按下启动键1秒以上,发光二极管高速循环点亮,几秒钟后旋转速度越来越慢并最终随机停止于某颗灯上。可以将每颗灯旁边标上幸运物品作为摇奖器。C1的数值决定延迟时间,C2的数值决定循环速度。电源供电电压为直流5V,也可以采用3节1.5V电池供电。

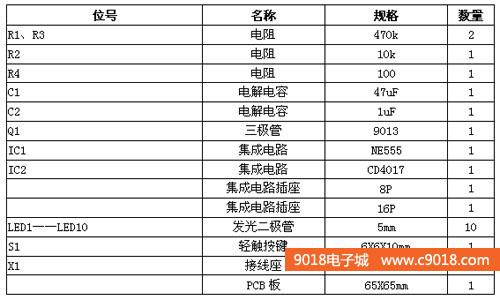

二、元件清单:

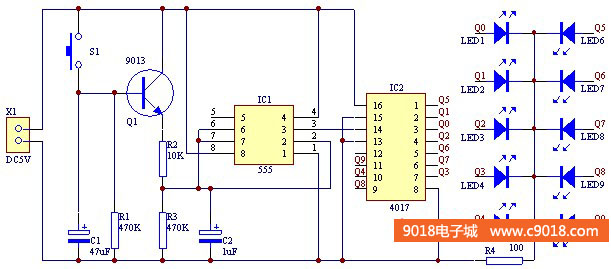

三、电路原理图:

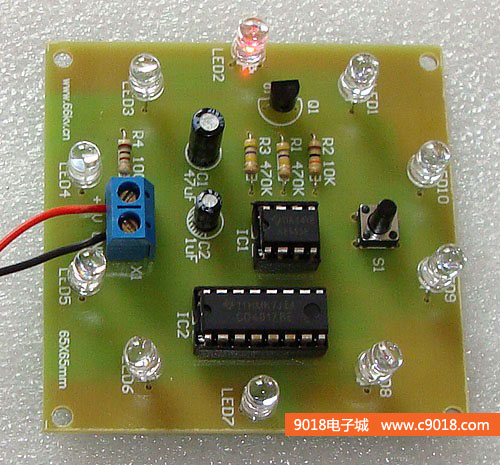

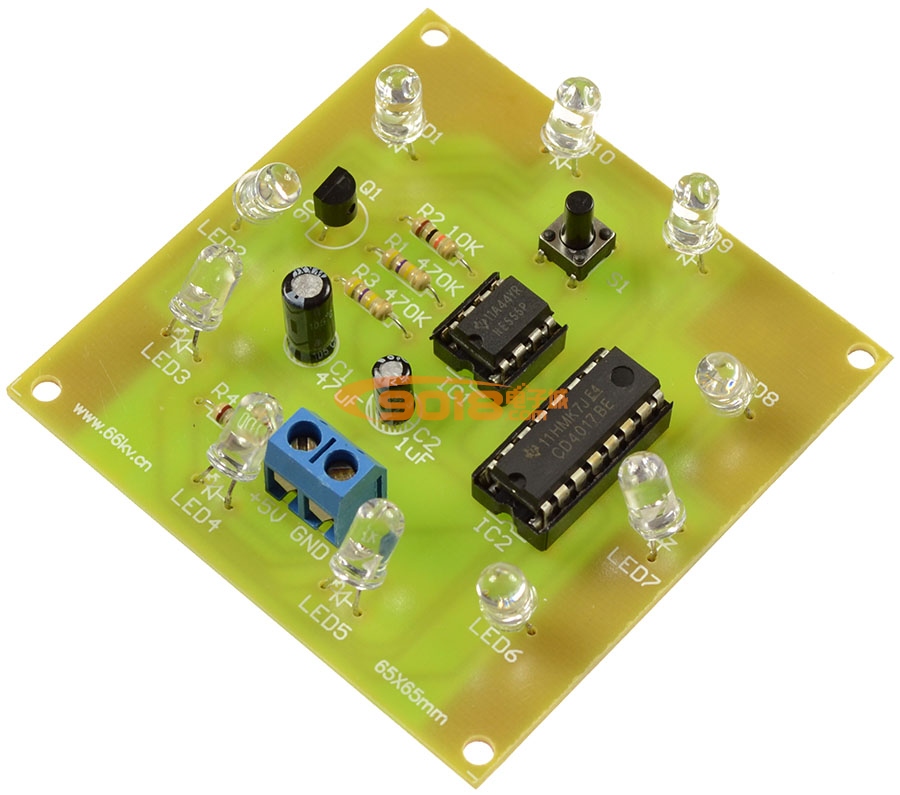

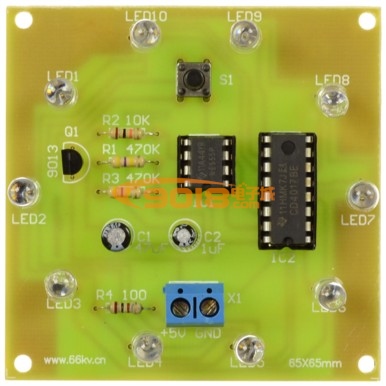

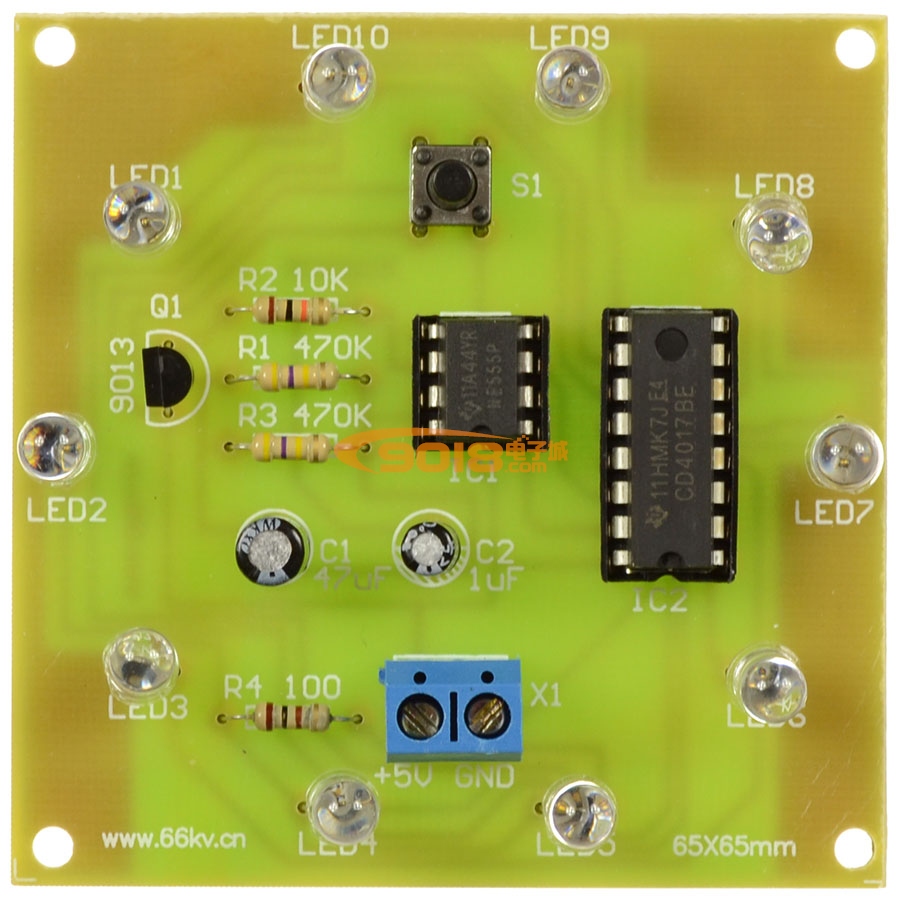

四、焊接好的成品图:


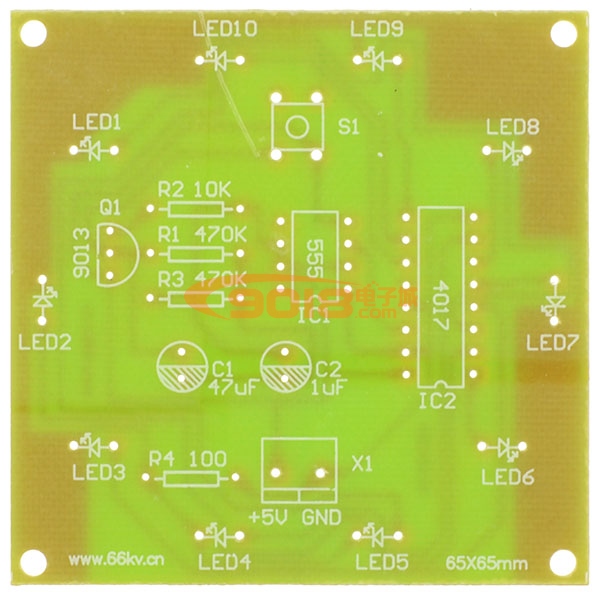

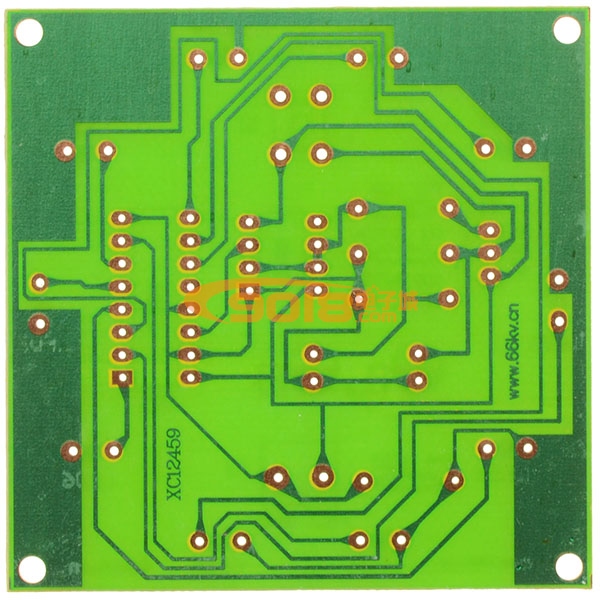

以下内容为:电子幸运转盘套件焊接过程

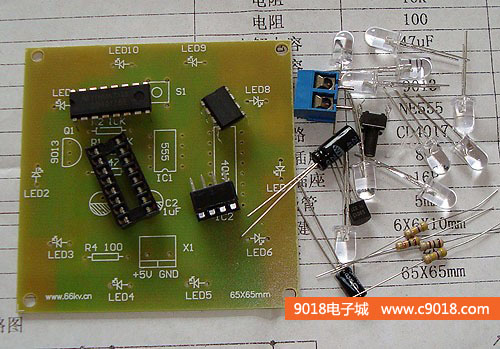

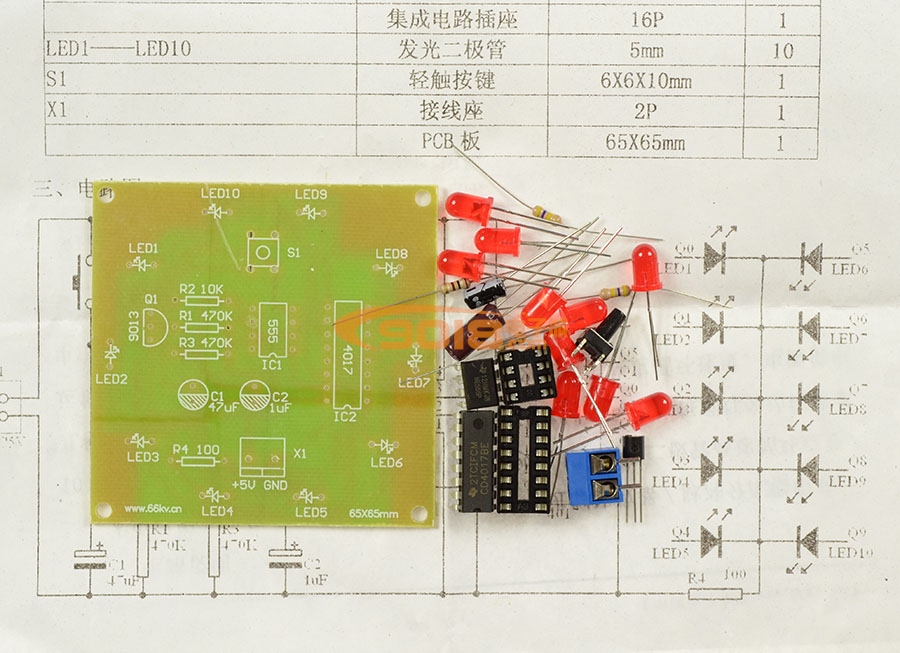

1、对着电子幸运转盘套件元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接

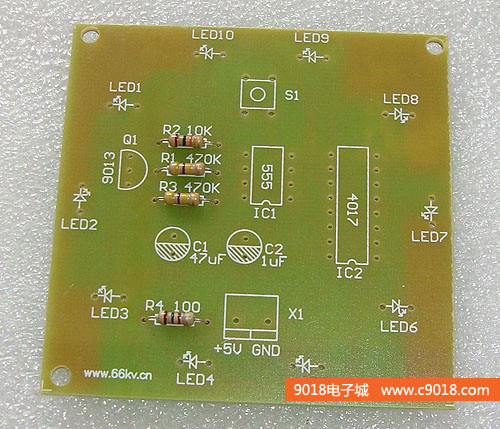

2、先焊接电阻

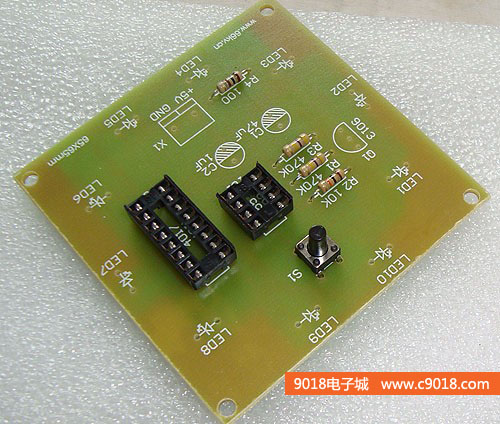

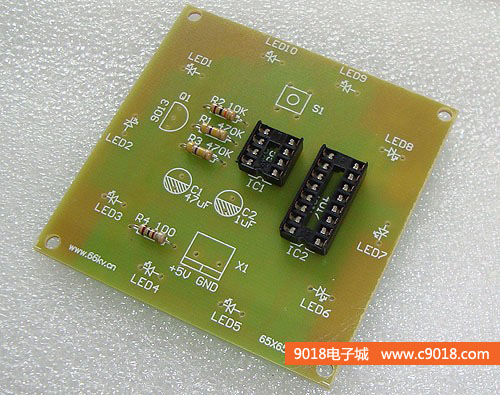

3、焊接两个集成电路插座


4、焊接按键开关

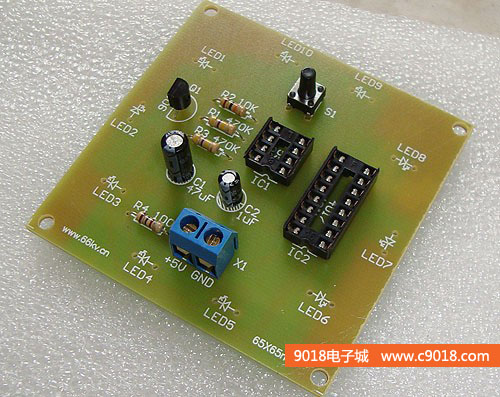

5、焊接电解电容、三极管和电源接线座,电解电容符号的阴影部分是负极


6、装上两个集成电路,通上4.5V的直流电压,按下S1,电子幸运转盘电路就可以工作了
