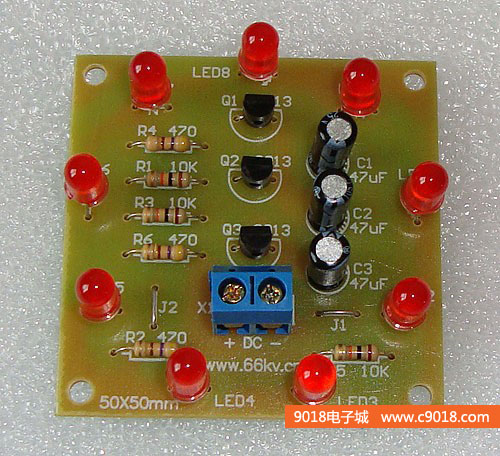

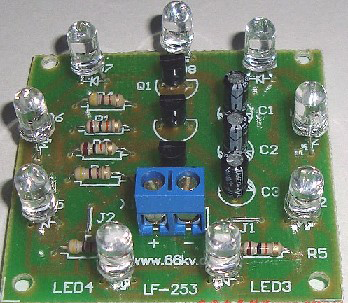

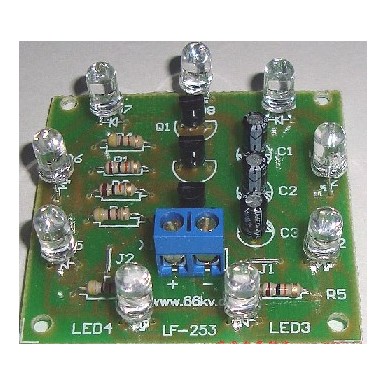

三组9只LED旋转灯电子制作套件/散件
商品货号：001009301
商品品牌：三彩
销 售 价：¥6.00 （不含配送费用）
- 印刷板+散件
- 成品板
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

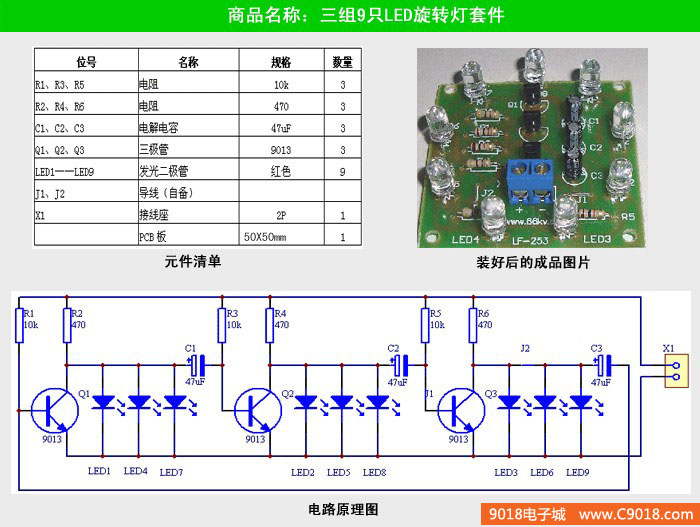

一、电路说明
本套件是一个由3只三极管和9只LED组成的循环灯。电路是这样工作的，当电源一接通，3只三极管就要争先导通，但由于元器件有差异，只有某一只管子最先导通。假如Q1最先导通，那么Q1集电极电压下降，使电容C1的左端接近零电压，由于电容器两端的电压不能突变，所以Q2基极也被拉到近似零电压，使Q2截止。Q2集电极为高电压，那么接在它上面的发光二极管就亮了。此刻Q2集电极上的高电压通过电容器C2使Q3基极电压升高，三极管Q3也将迅速导通。因此在这一段时间内，Q1与Q3的集电极均为低电压，只有接在Q2集电极上的发光二极管亮，而其余两只发光二极管不亮。随着电源通过电阻R3对C1的充电，使三极管Q2基极电压逐渐升高，当超过0.6伏时，Q2由截止状态变为导通状态，集电极电压下降，发光二极管熄灭。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q3的基极电压也下跳，Q3由导通变为截止。接在Q3集电极上的发光二极管就亮了。如此循环，电路中3只三极管便轮流导通和截止，三只发光二极管就不停地循环发光。改变电容的容量可以改变循环灯循环的速度。
以下内容为：三组9只LED旋转灯套件焊接过程

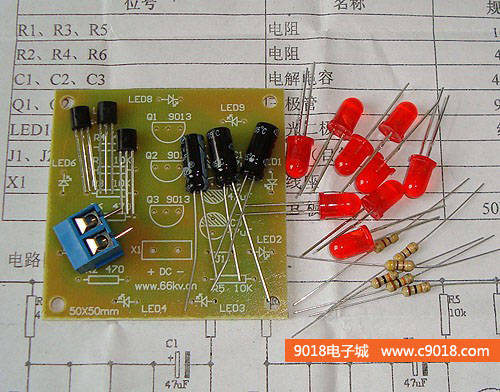

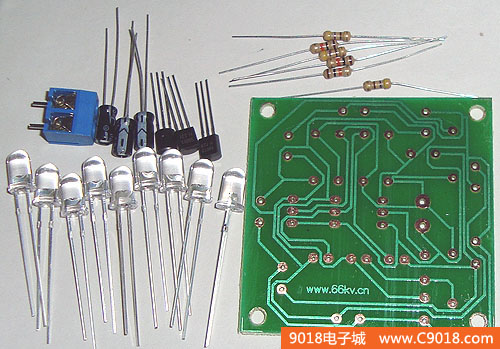

1、根据元件清单检查元件数量

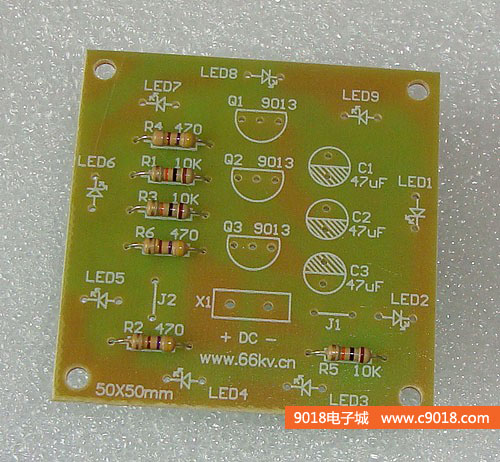

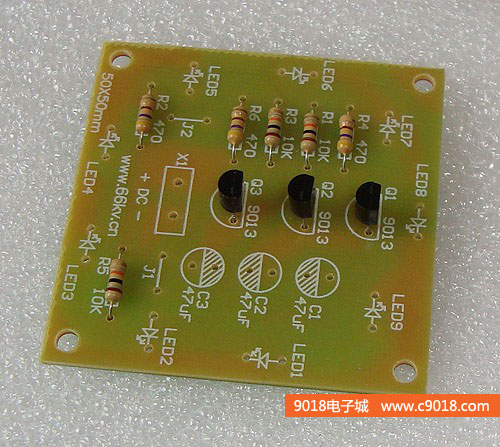

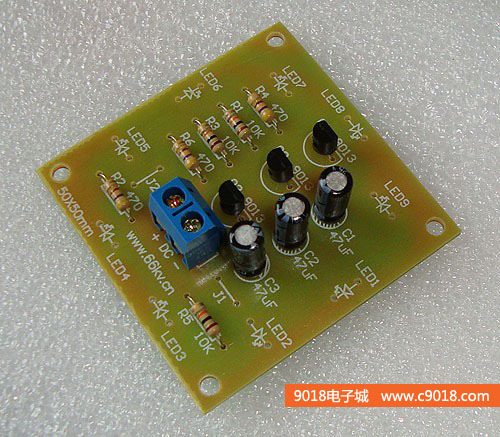

2、首先焊接电阻，电阻要紧贴电路板
3、焊接三极管

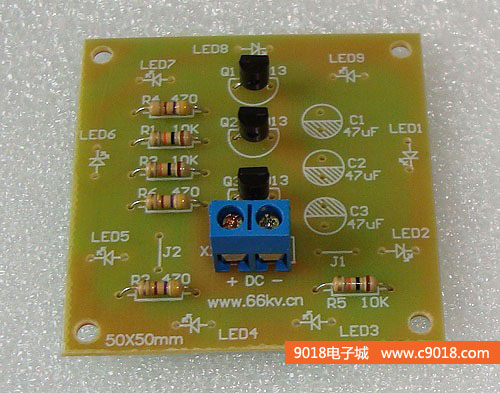

4、焊接接线座
5、焊接电解电容，注意电解电容的极性，阴影部分为负极

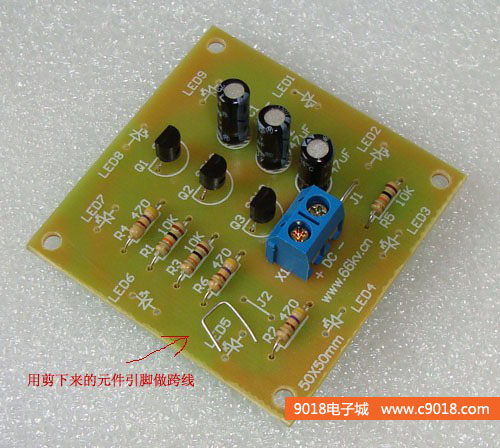

6、焊接跨线，套件中不提供跨线，用剪下的元件引脚做跨线

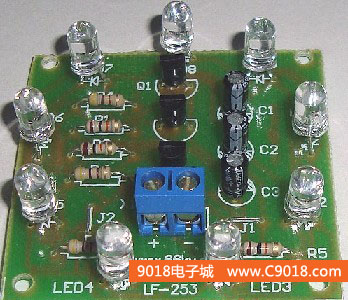

7、最后焊接LED，LED也要注意极性，一般长的引脚为正极，如果直观不能确定极性可以使用万用表测量。到这里这个三组9只LED旋转灯套件就焊接好了
-
