LED骰子电路电子制作套件/散件(CD4017+NE555数字电路教学)
商品货号：001008401
商品品牌：三彩
销 售 价：¥9.00 （不含配送费用）
类型：
- 印刷板+散件
- 成品板
您已选择：
我要购买： 套（限购 964 套)
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

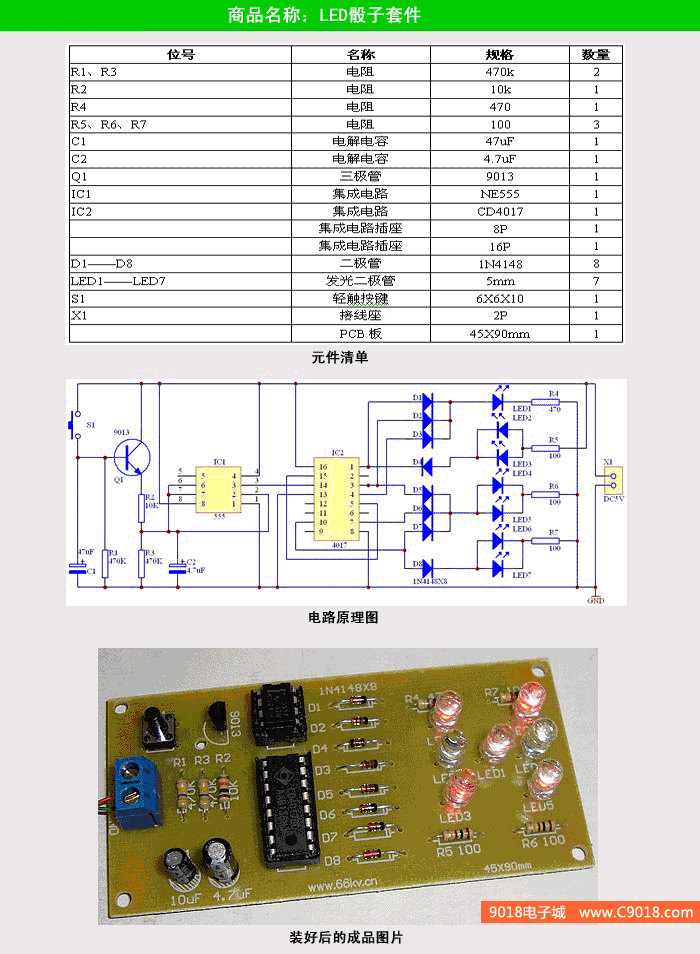

电路说明

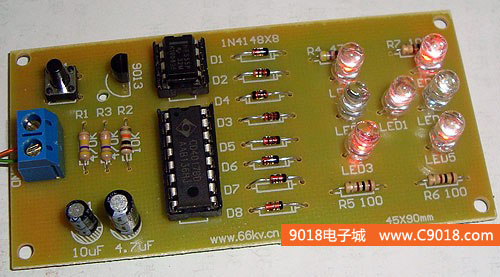

本电路由NE555组成的多谐振荡器和CD4017十进制计数器／脉冲分配器组成。7颗发光二极管模拟骰子的点数，当按下启动键1秒以上，发光二极管安骰子的不同点数高速循环点亮，几秒钟后循环速度越来越慢并最终随机停止于某个点上。C1的数值决定延迟时间，C2的数值决定循环速度。电源供电电压为直流5V，也可以采用3节1.5V电池供电。
以下内容为：LED骰子套件焊接过程

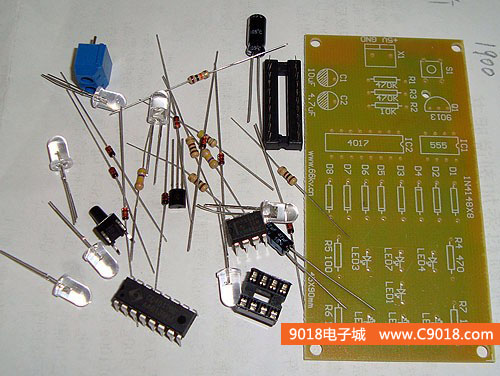

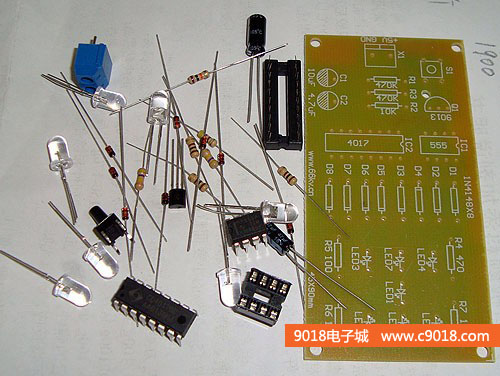

1、对着LED骰子套件元件清单看看元件名称数量有无差错，最好对每个元件进行测量，确认无误后方可焊接

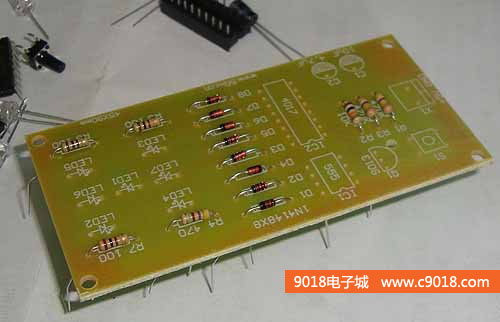

2、首先焊接电阻和二极管，这里的二极管数量较多，焊接时注意极性别弄错了

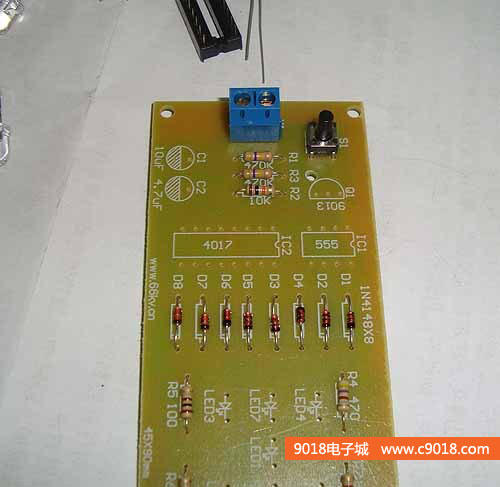

3、焊接电源接线座和按键

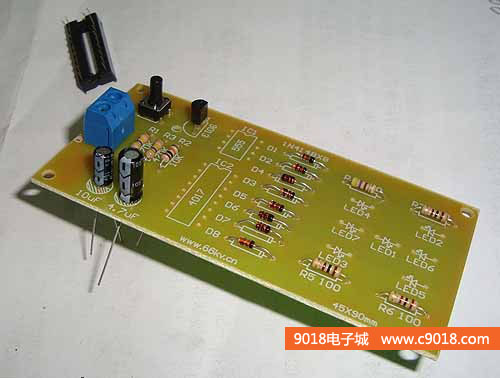

4、焊接电解电容和三极管，电解电容要注意极性不能装反，电路板上电容符号的阴影部分是负极

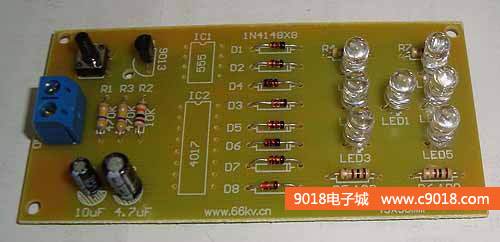

5、焊接LED，原来LED采用白发红的，由于是聚光的发光太刺眼，所以现在都换成红发红的了

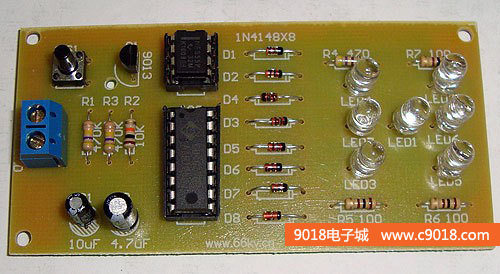

6、最后焊上两个集成电路插座，装上对应的集成电路，LED骰子套件就焊接好了
