发烧功放板系统

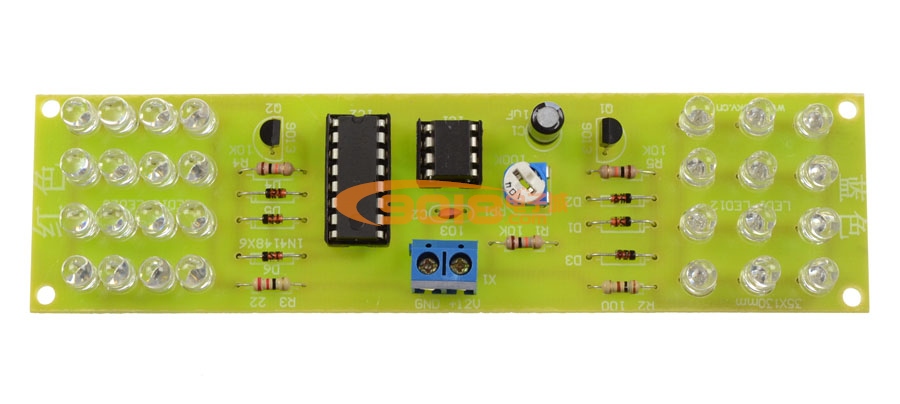

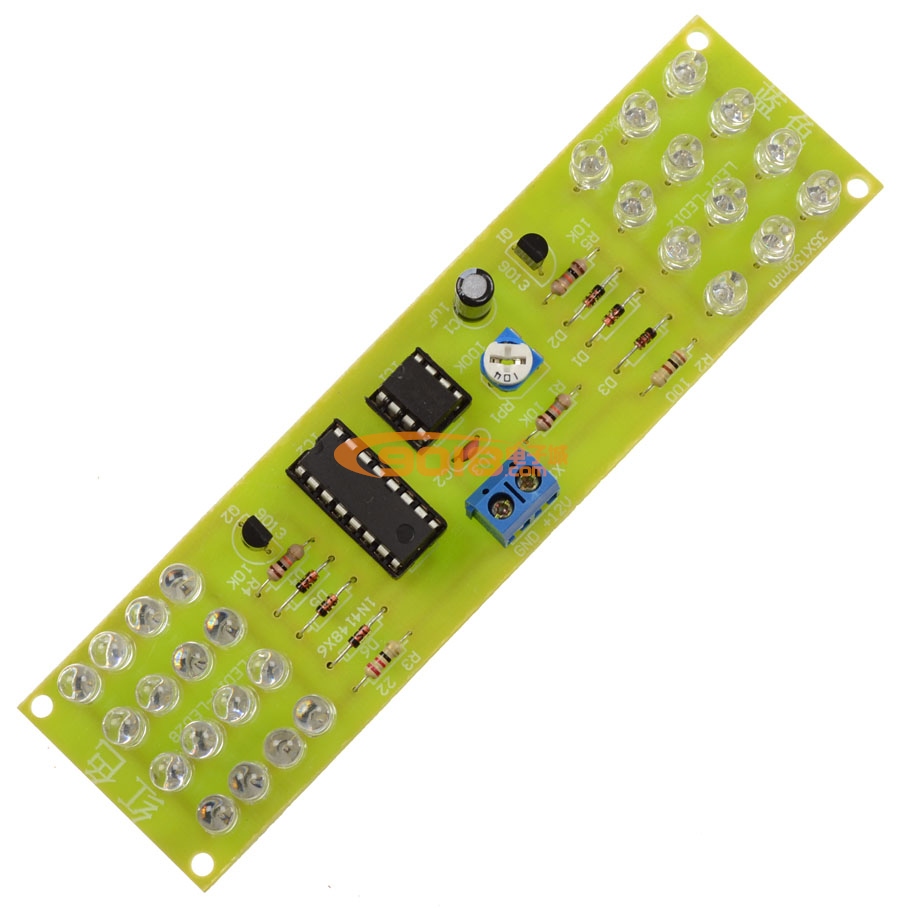

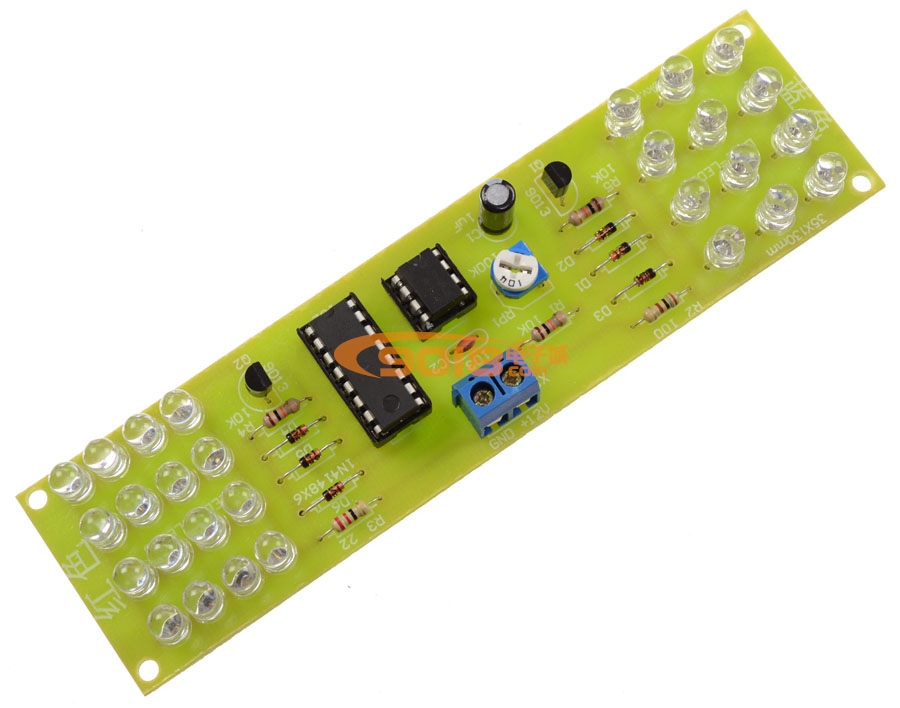

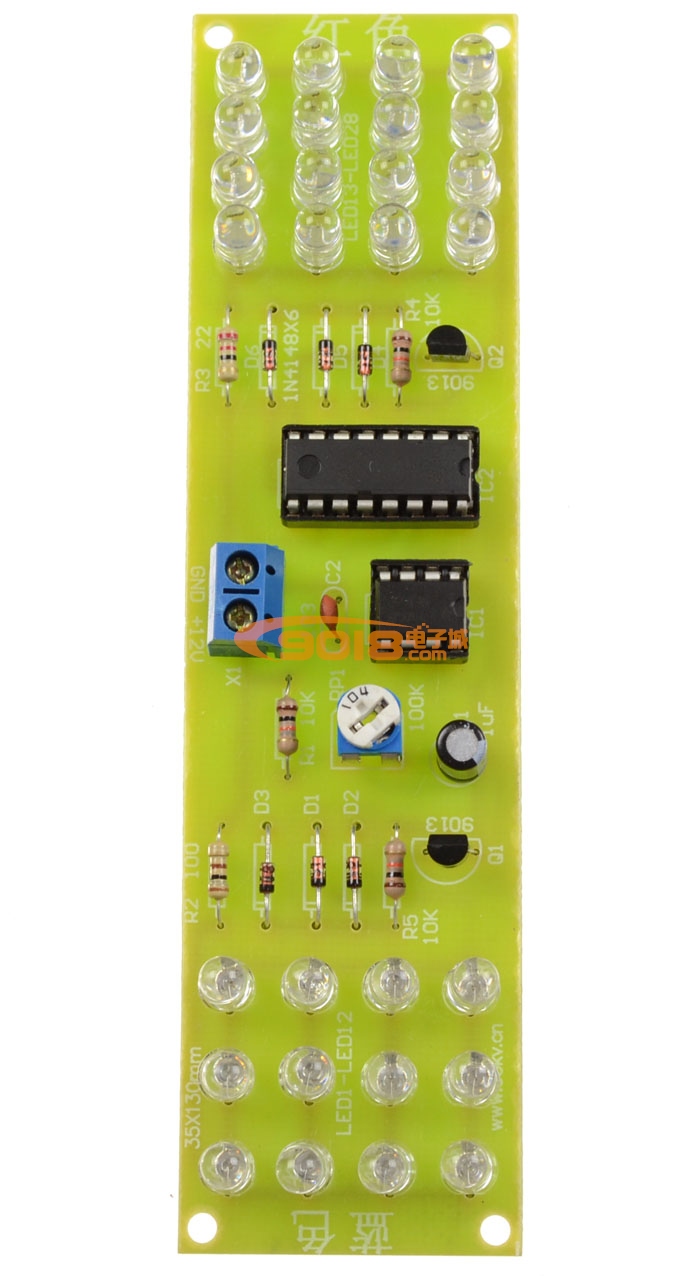

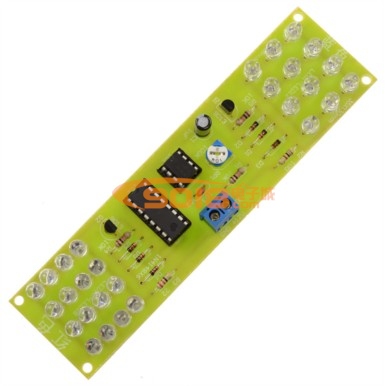

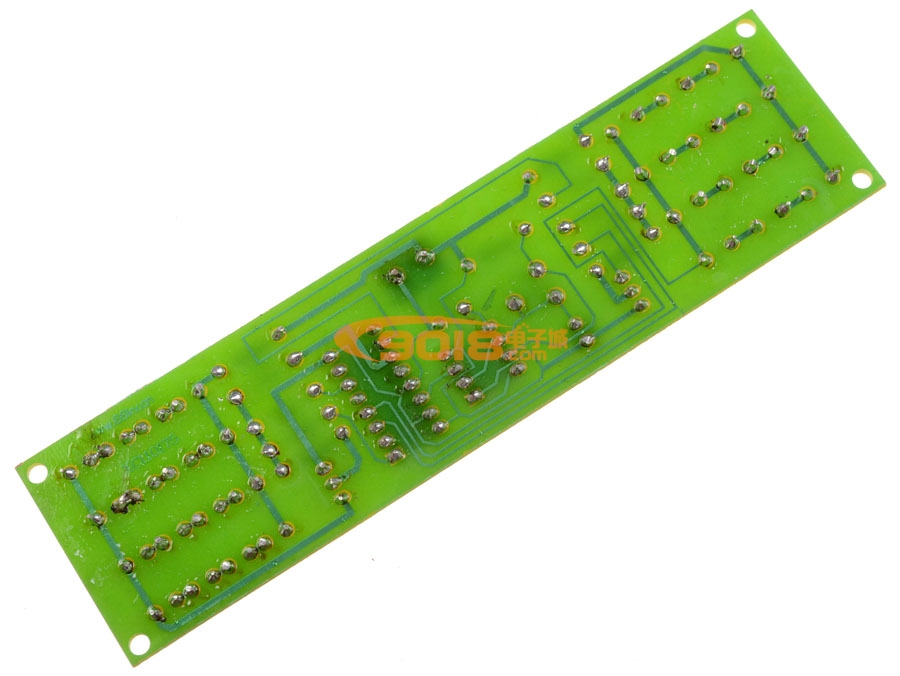

CD4017+NE555双色爆闪灯电路电子制作套件/散件

商品货号:001009001

商品品牌:三彩

市 场 价:¥14.00

销 售 价:¥16.00 (不含配送费用)

商品评分:7 (共 5 人评论,2 个咨询)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 973 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

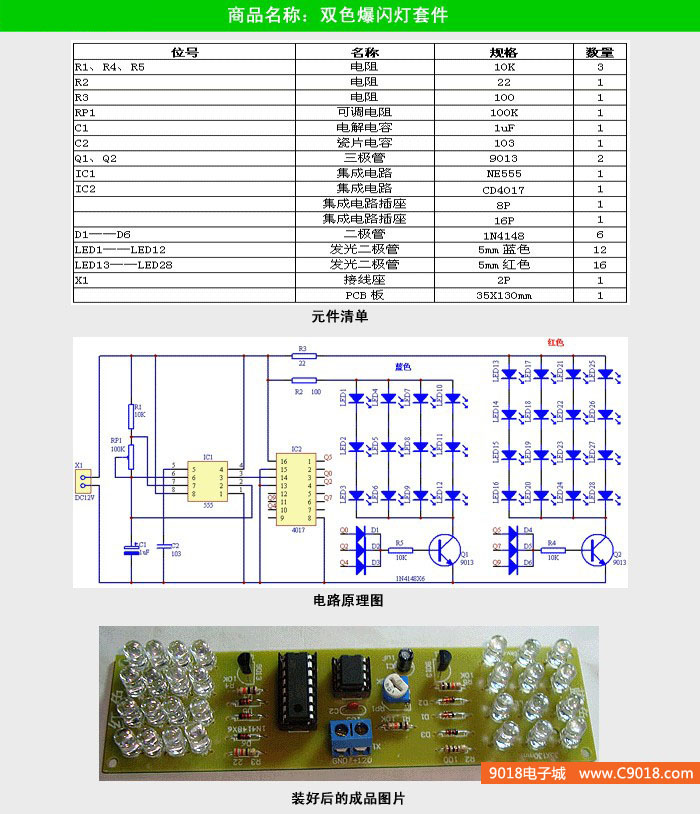

电路说明

本套件由NE555组成的多谐振荡器和CD4017十进制计数器/脉冲分配器组成。当第1、3、5个脉冲到来时,Q0、Q2、Q4依次输出高电平,蓝色LED闪亮3次,第6、8、10个脉冲到来时,Q5、Q7、Q9依次输出高电平,红色LED闪亮3次,当第11、13、15个脉冲到来时蓝色LED再闪亮,依次循环蓝色和红色LED交替闪亮,形成模拟警灯的样子。改变RP1大小可改变振荡周期,从而改变了LED的闪亮的速度。

双色爆闪灯电路电子制作套件/散件
