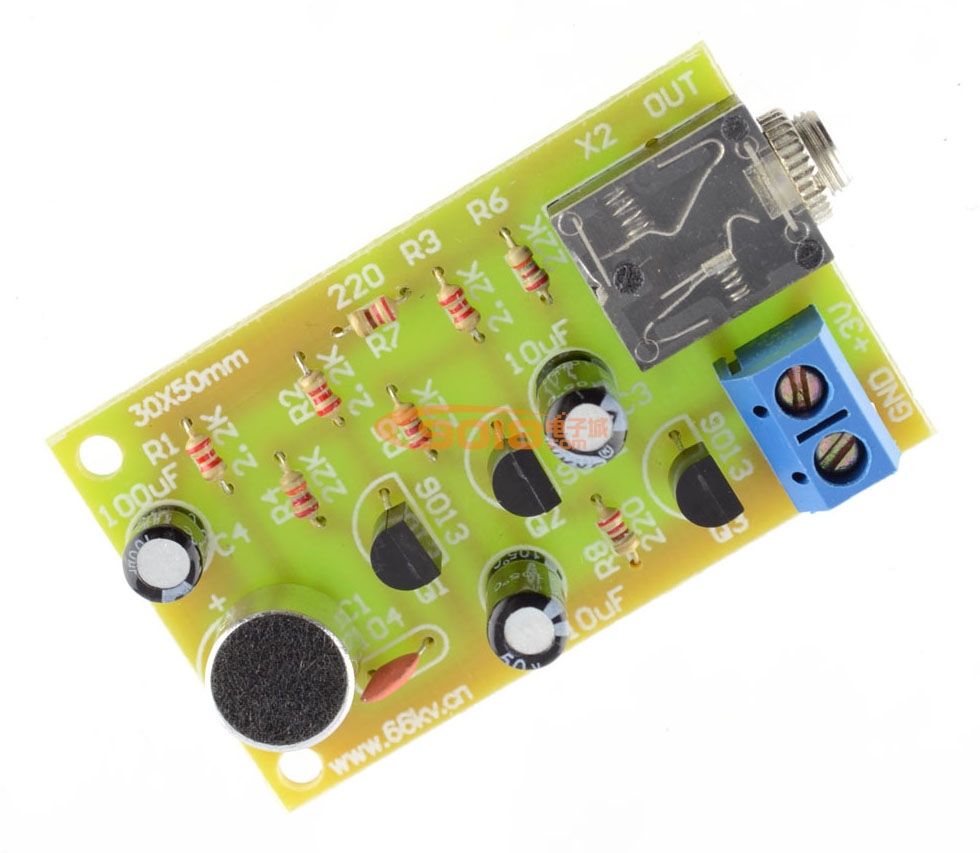

多级音频放大器电路电子制作套件/散件
商品货号：001064401
商品品牌：三彩
销 售 价：¥5.00 （不含配送费用）
类型：
- 印刷板+散件
- 成品板
您已选择：
我要购买： 套（限购 482 套)
搭配商品
-
2节5号电池盒 带开关 引出线 电池盖销售价：¥3.40
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、电路说明：
多级放大器电路是把若干个单管放大电路串接起来，把信号经过多级放大，达到所需要的输出要求。
本电路由Q1、Q2、Q3组成三级音频放大电路，级与级之间采用电容耦合方式连接。前两级是一种具有电压负反馈的偏置电路，能起到稳定工作点的作用。MIC是驻极体话筒，微弱的声音信号由话筒变成电信号，经过音频放大电路的多级放大，最后由耳机插座X2输出，输出的信号由外接的耳机或扬声器发出声音。
电路组装好后，外接3V直流电源（可以使用两节1.5V电池供电），对着驻极体话筒说话，耳机里能听到宏亮的声音，可以当做助记器使用，效果很好。
二、元件清单

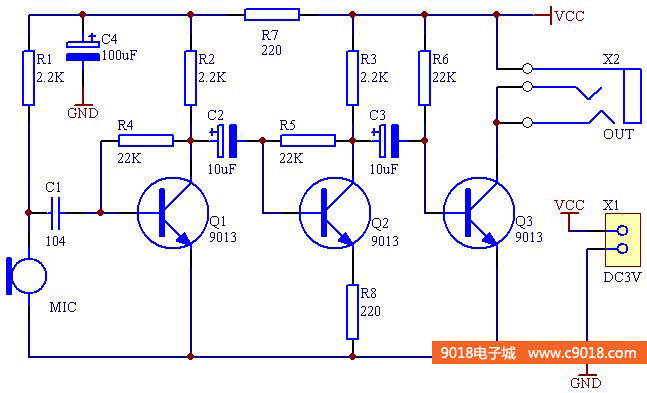

三、电路原理图

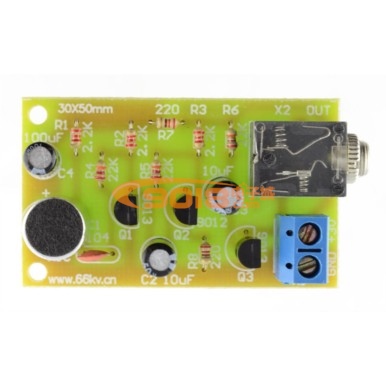

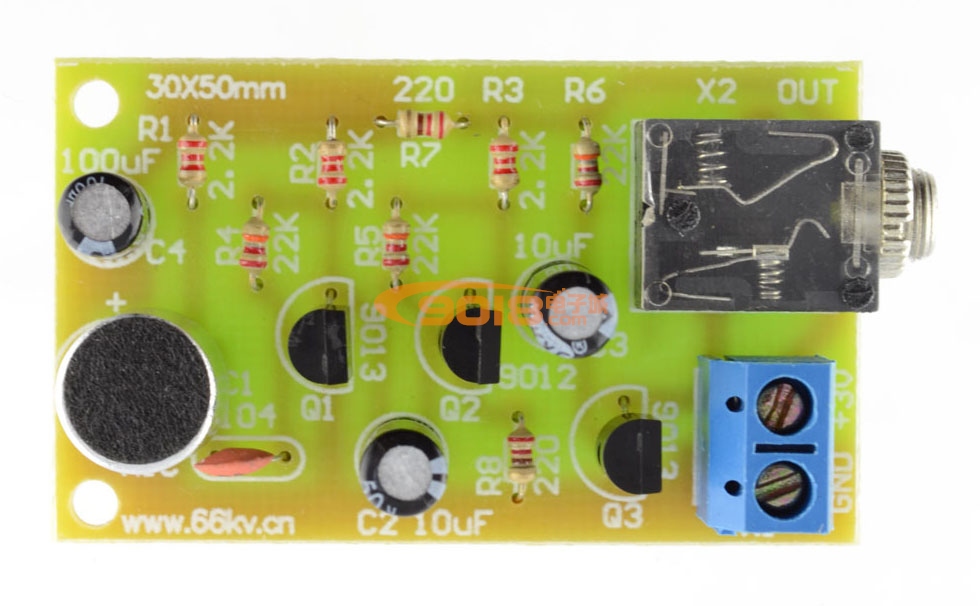

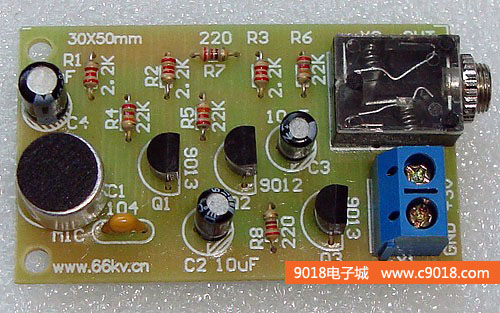

四、焊接好的成品图
以下内容为：多级放大器套件焊接过程

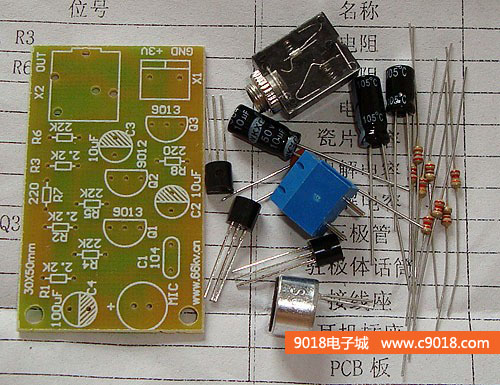

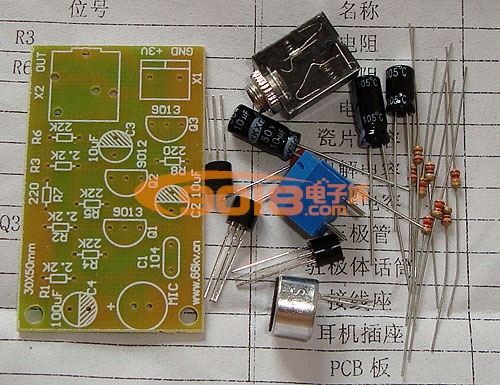

1、根据元件清单检查元件数量，确认无误后方可焊接

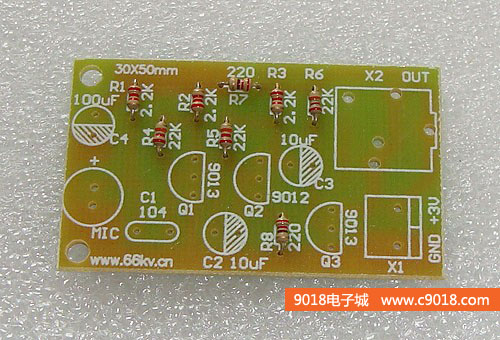

2、焊接电阻
3、焊接耳机插座，并把耳机插座的螺帽上好，以防丢失
4、焊接电解电容和瓷片电容，电路板上电解电容符号的阴影部分为负极，安装时要注意

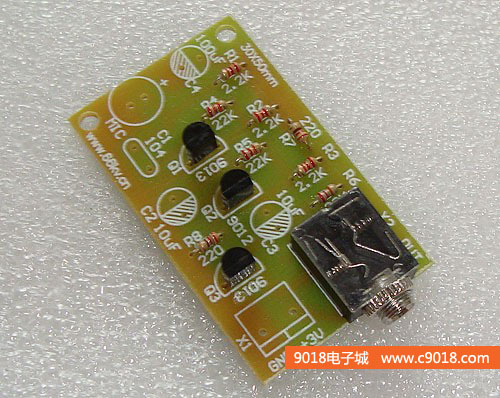

5、焊接三极管

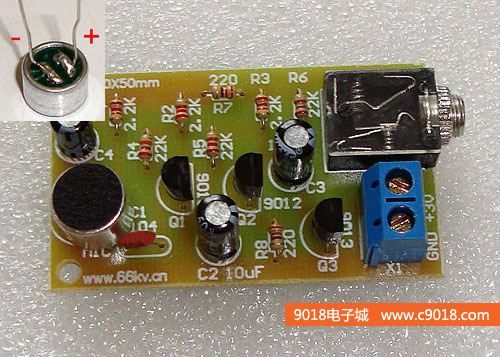

6、焊接驻极体话筒和电源接线座，驻极体话筒有正负极之分，安装时别弄错了

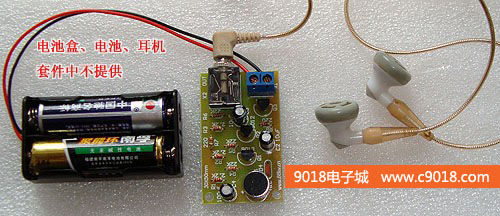

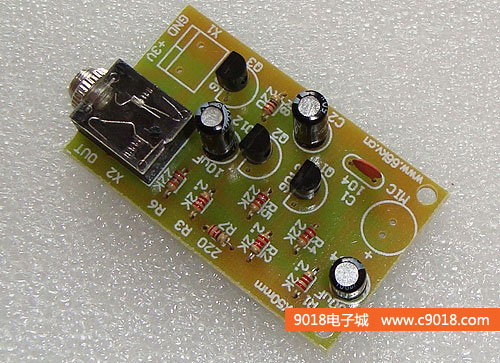

7、到这里多级放大器套件就焊好了。装上电源和耳机进行测试，对着驻极体话筒说话，耳机里能听到宏亮的声音
