LM386集成电路语音功放/音频功放电路电子制作套件/散件
商品货号：001064301
商品品牌：三彩
销 售 价：¥5.00 （不含配送费用）
类型：
- 印刷板+散件
- 成品板
您已选择：
我要购买： 套（限购 682 套)
搭配商品
-
4节5号电池盒 带开关 引出线 电池盖销售价：¥3.80
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、电路说明
LM386引脚功能：1、8脚增益设定，2脚反相输入，3脚正相输入，4脚地，5脚输出，6脚电源，7脚旁路。电路中C6为电源滤波电容；RP1为音量调节；IC1是功放集成电路；MIC是驻极体话筒，它将声音转化为电信号；R1为MIC提供工作电压；C1是输入耦合电容，C5是输出耦合电容；在电路接有感性负载扬声器时，R2、C4可确保高频稳定性；C3是交流旁路电容；C2是外接的耦合电容，用来提高电路增益。信号流程：MIC将声音震动转化为音频电信号，经过C1耦合，再经过音量调节RP1的分压，把信号送到IC1的3脚，在IC1内部放大后由5脚输出，输出的信号经过C5送到接线座X2上，在X2上可以外接扬声器把音频信号转化为声音。
二、电路参数：
电源电压4—9V，静态电流4mA，输出功率0.25W。

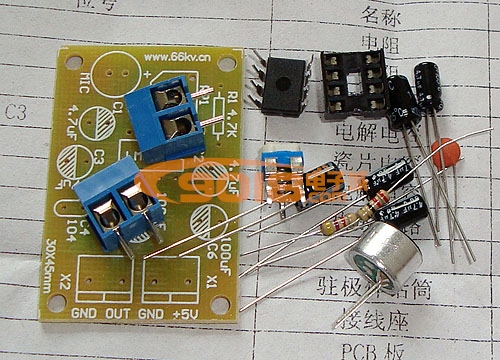

三、元件清单
四、电路原理图

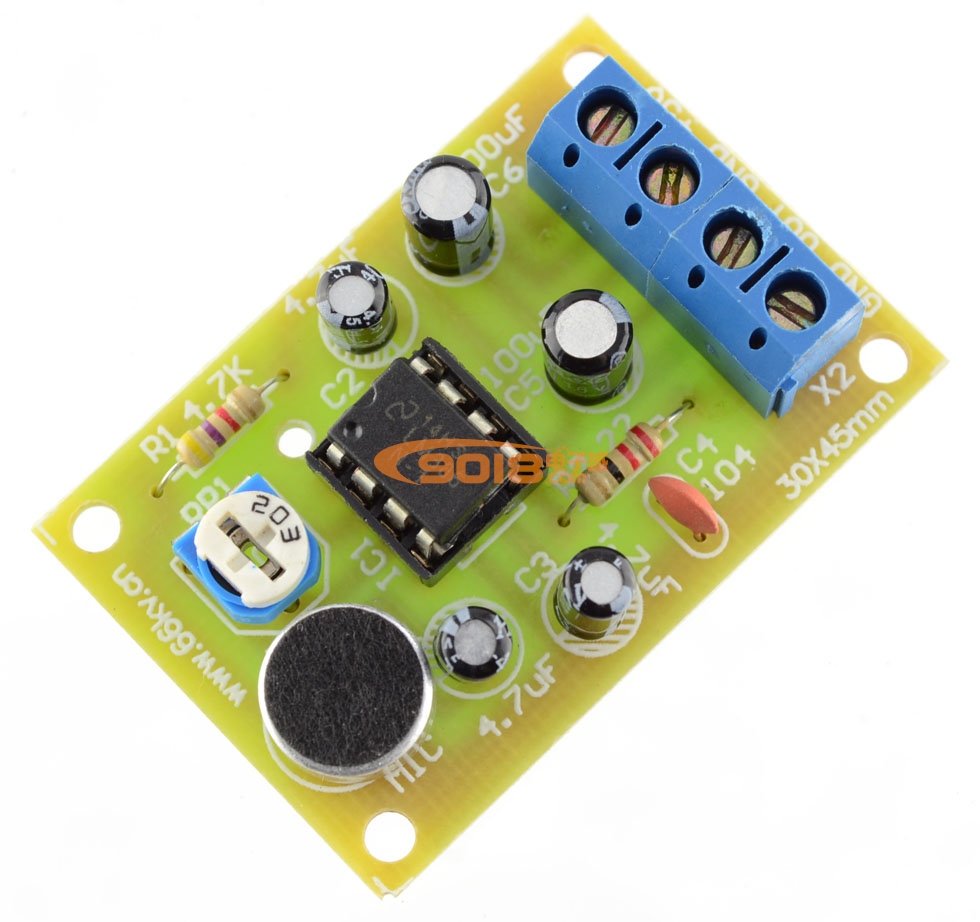

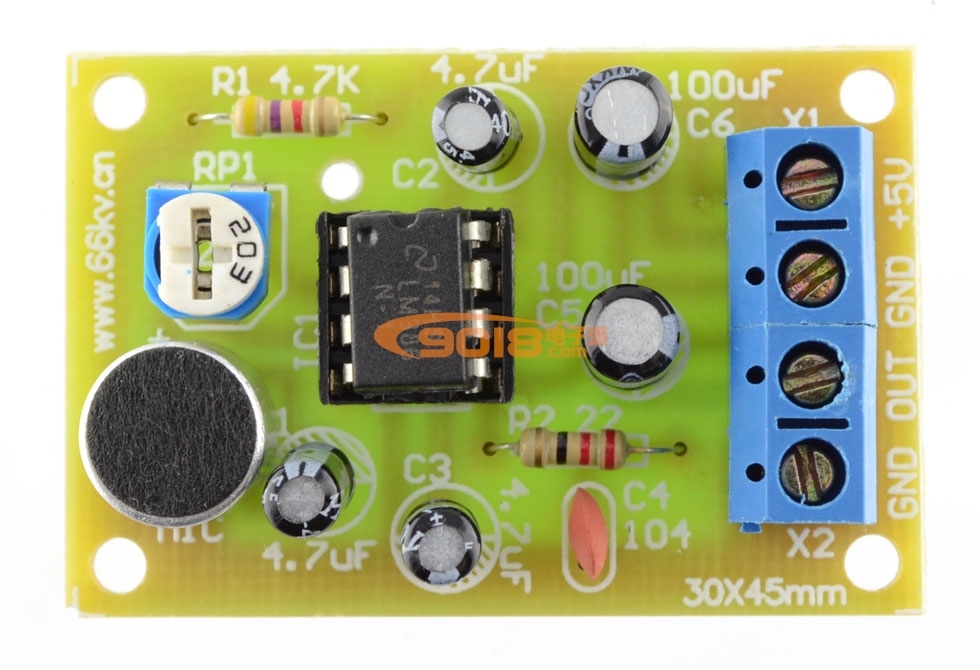

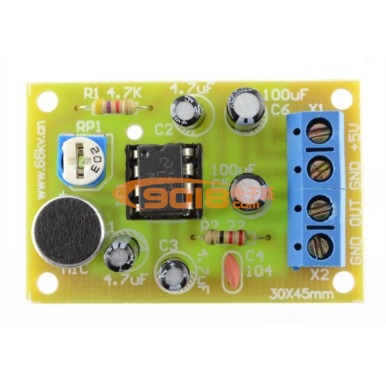

五、焊接好的成品图
以下内容为：386语音功放套件焊接过程
1、根据元件清单检查元件数量，确认无误后方可焊接
2、焊接电阻和集成电路插座
3、焊接可调电阻
4、焊接驻极体话筒
5、将两个接线座扣在一起
6、焊接接线座
7、焊接电解电容和瓷片电容，装上集成电路，386语音功放套件就焊接好了
8、测试，接上电源和喇叭，对着话筒说话，喇叭里能发出洪亮的声音
