10秒语音录放（录音/放音）电路电子制作套件/散件
商品货号：001669701
商品品牌：三彩
销 售 价：¥18.00 （不含配送费用）
类型：
- 印刷板+散件
您已选择：
我要购买： 套（限购 952 套)
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
本套件是以ISD1820为核心，外加少量的外围元件组成的录放音电路。
电路中R1、R2、R3、C6为驻极体话筒MIC提供工作电压，话筒输出的信号经C1、C2耦合进入ISD1820的4脚和5脚；芯片内置自动增益控制（AGC）电路，C5为AGC电容；芯片10脚外接了一个振荡电阻R5，这个电阻可以采用80-200KΩ，本套件采用了100KΩ，改变其阻值的大小可以改变录音时间和质量，比如这个电阻为200KΩ时，录音时间为20秒。
接通3-5V电源后，按住录音按钮S3，指示灯LED会点亮，录音在10秒后或松开S3时停止；放音有三种情况：1、边沿触发放音，按S2一下，即将全段录音放出，2、电平触发放音，按住S1时放音，松开即停，3、循环放音，闭合S4（就是把短路帽插在两根插针上）按S2一下开始循环放音，只有断电才停止。
注意：本电路的音频信号是以数字形势储存的，由于储存容量有限，放音出的音频稍有沙哑也属正常；本电路为实习用，能实现基本录放功能，没有外加功放电路，声音较小。

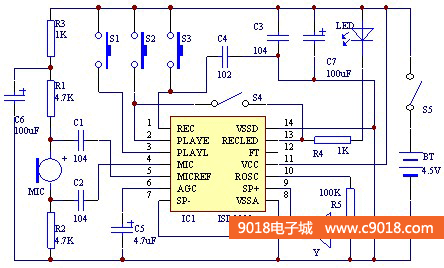

电路原理图：

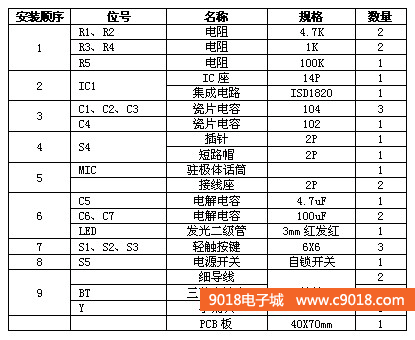

元件清单：

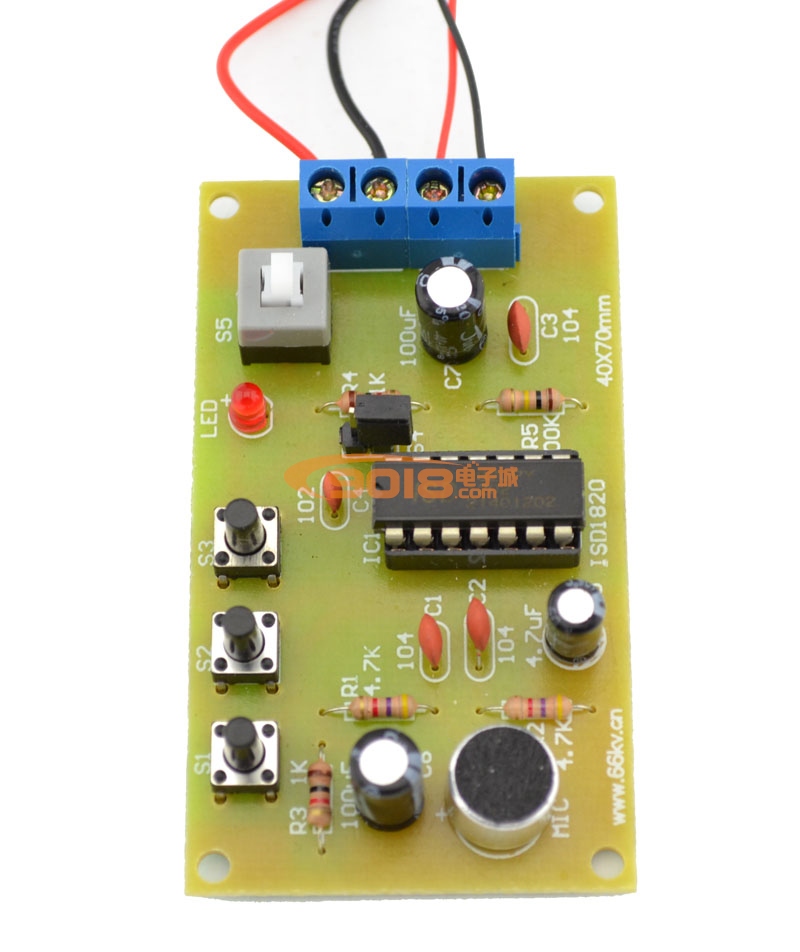

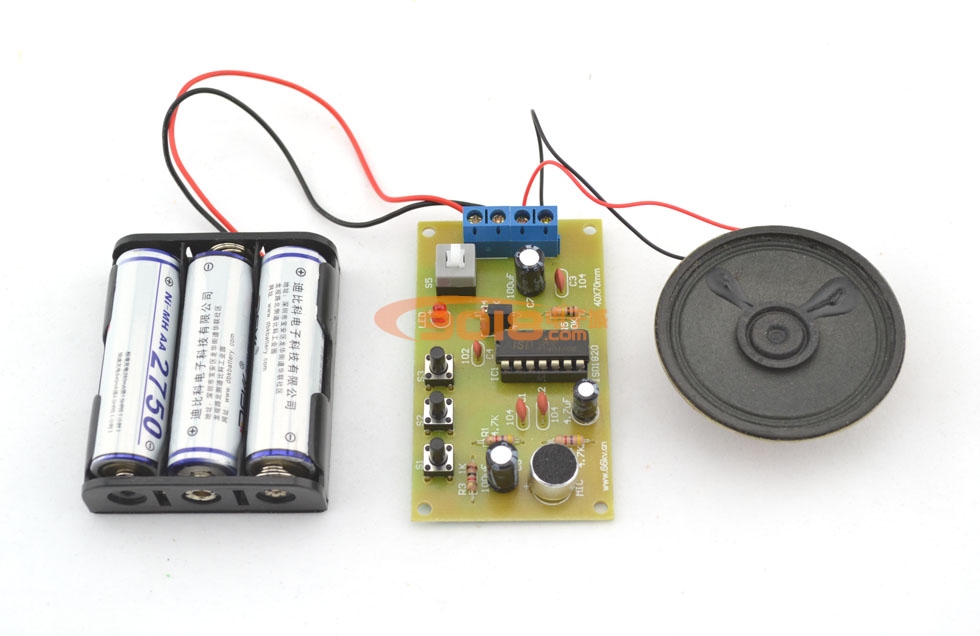

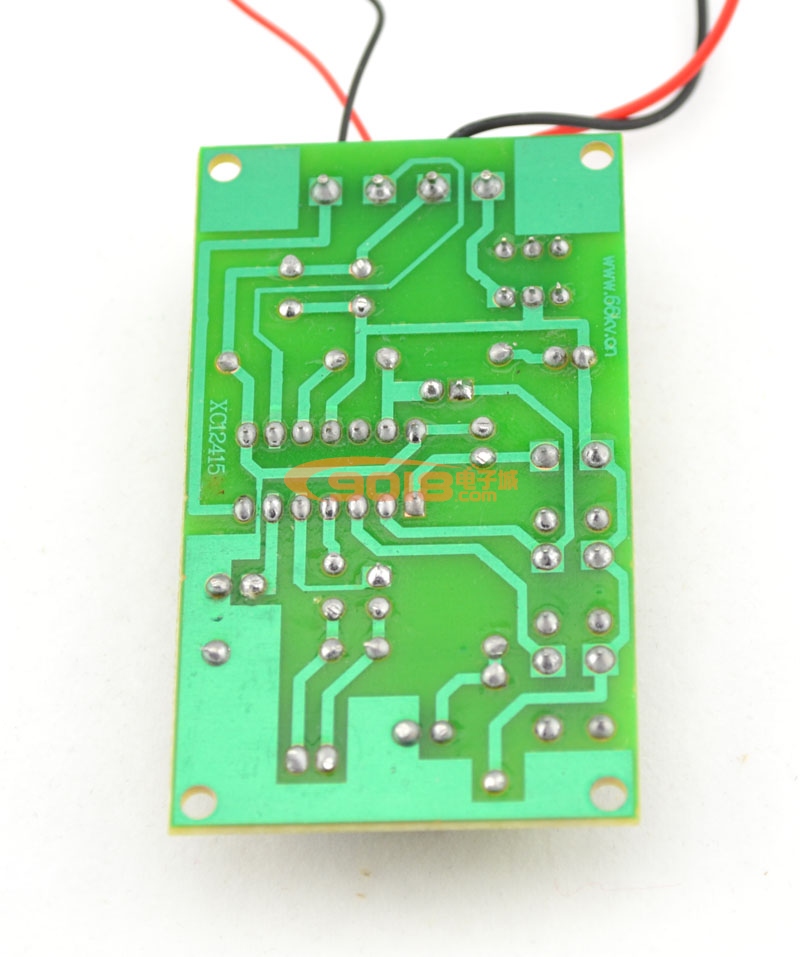

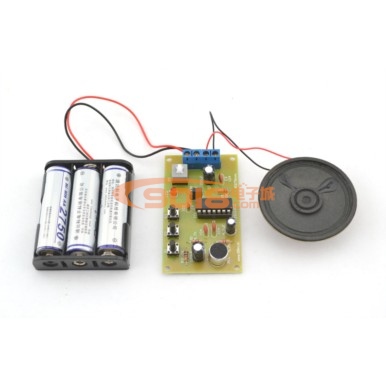

焊接好的成品图：
