发烧功放板系统

TDA2030A双声道15W功放板电子制作套件/散件 带整流

商品货号:001008701

商品品牌:三彩

市 场 价:¥18.00

销 售 价:¥16.00 (不含配送费用)

商品评分:8 (共 4 人评论,10 个咨询)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 947 套)

搭配商品

  • 桌面台式/挂壁式多媒体电脑无源音箱散件/DIY套件 3寸全频喇叭 音质佳
    桌面台式/挂壁式多媒体电脑无源音箱散件/DIY套件 3寸全频喇叭 音质佳
    市场价:¥42.00
    销售价:¥32.00

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明

        本套件是以集成电路TDA2030A为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制,学生组装。

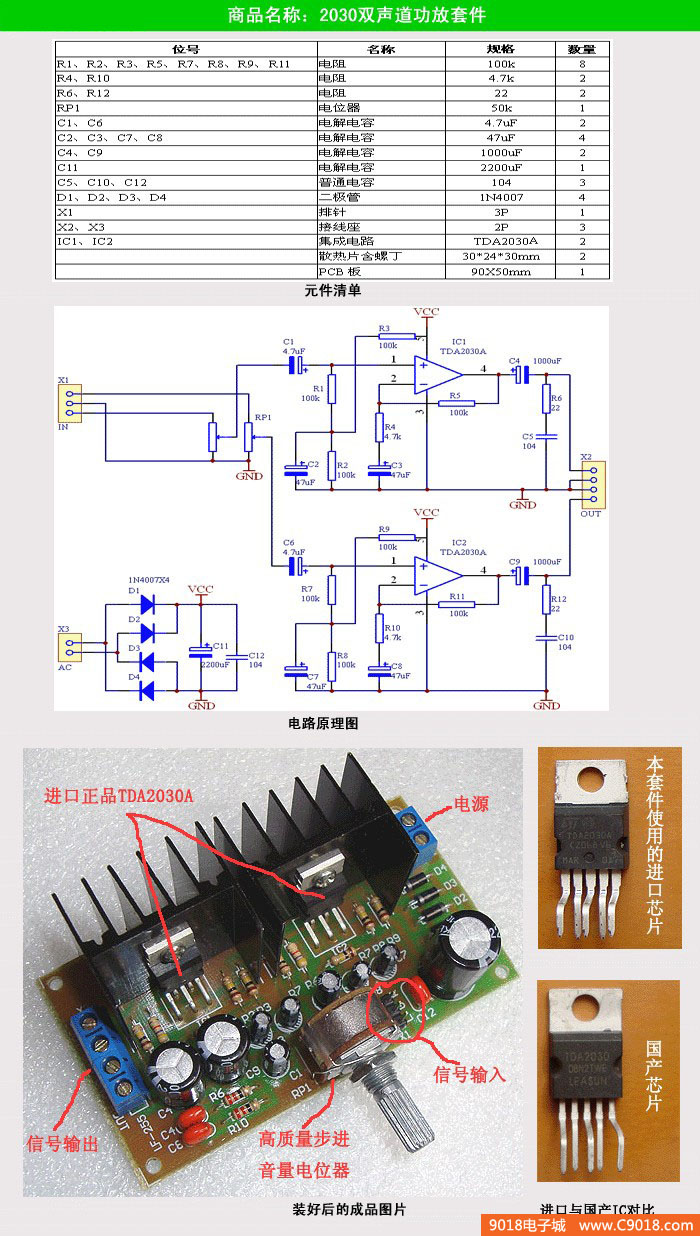

电路中D1—D4为整流二极管,C11为滤波电容,C12为高频退耦电容;RP1为音量调节电位器;IC1、IC2是两个声道的功放集成电路;R1、R2、R3、C2(R7、R8、R9、C7)为功放IC输入端的偏置电路,由于本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C3(R10、R11、C8)构成负反馈回路,改变R4(R10)的大小可以改变反馈系数。C1(C6)是输入耦合电容,C4(C9)是输出耦合电容;在电路接有感性负载扬声器时,R6、C5(R12、C10)可确保高频稳定性。
信号流程:音频信号从X1输入经音量电位器RP1,再由C1(C6)耦合,进入IC1(IC2)的1脚,由集成电路放大后从4脚输出,经输出耦合电容C4(C9)到达X2。

二、性能参数
        输入电压:AC≤18V  DC≤24V
        输出功率:Po=15W+15W(RL=4Ω)
        输出阻抗:4—8 Ω

TDA2030A双声道功放电子制作套件/散件



以下内容为:2030双声道功放套件焊接过程

1、对着元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接

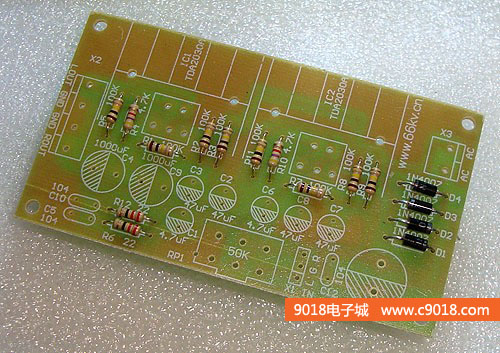

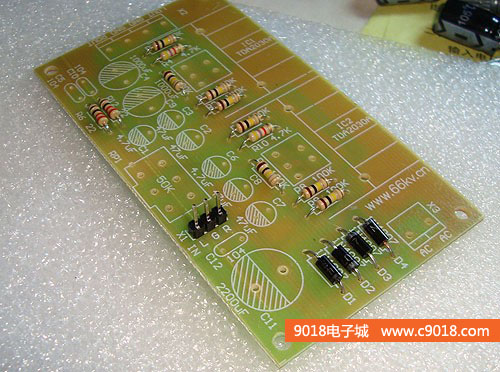

2、首先焊接电阻和二极管


3、焊接信号输入插针

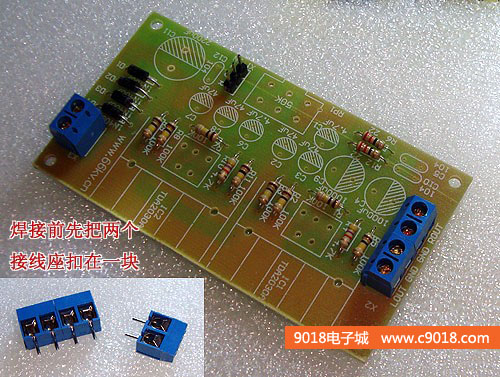

4、焊接接线座,信号输出的接线座要把两个接线座扣在一起再焊接

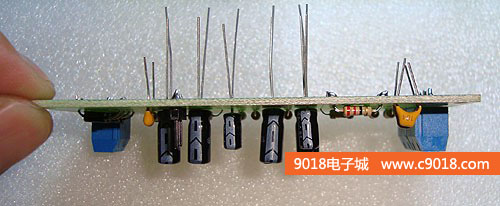

5、焊接电解电容和独石电容,独石电容是无极性,电解电容有极性,电路板上阴影部分为电容的负极

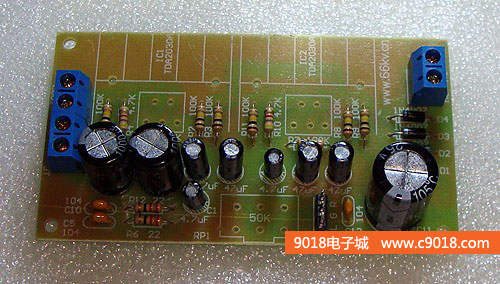

6、焊接电源滤波电容和输出耦合电容,这三个电容更要注意其极性,装反了可能引起电容过热爆裂

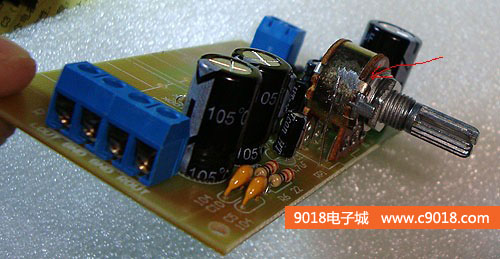

7、焊接音量电位器,电位器的外壳要外接一根“接地”线,如图所示,焊接这根线时要用钢锉打磨一下电位器的外壳,以便焊接牢固


8、电位器上的“接地”线焊接后的效果

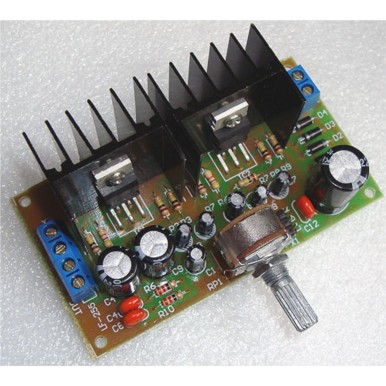

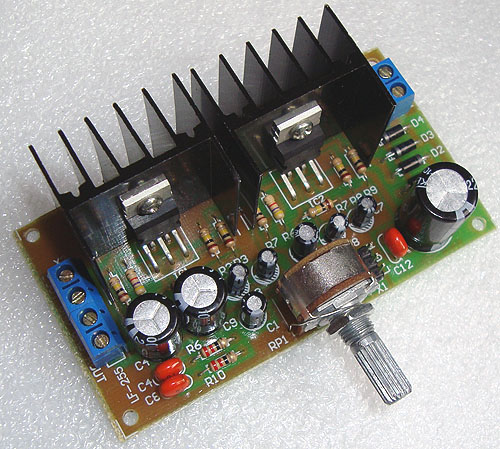

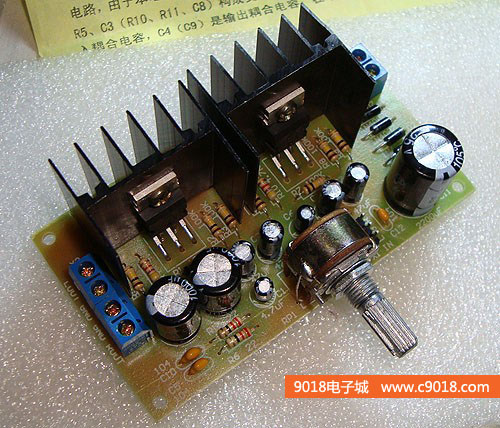

9、最后焊接散热片和TDA2030A,这样2030双声道功放套件就焊接好了
