发烧功放板系统

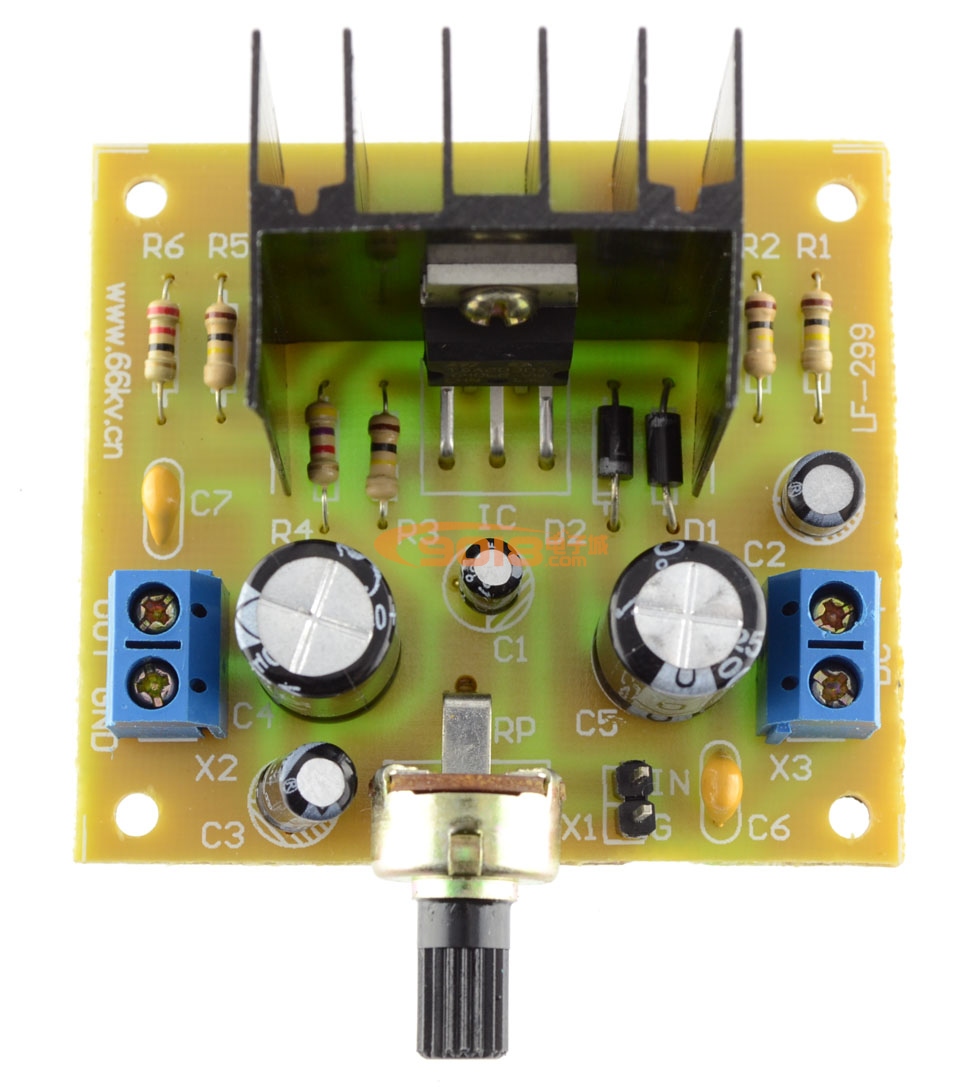

TDA2030A单声道15W功放板电路电子制作套件/散件

商品货号:001007501

商品品牌:三彩

市 场 价:¥11.00

销 售 价:¥10.00 (不含配送费用)

商品评分:10 (共 1 人评论,14 个咨询)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 760 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

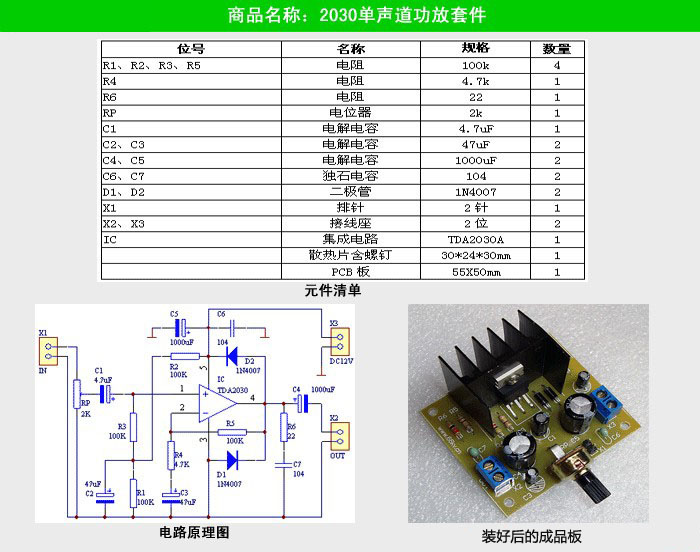

一、电路说明

本套件是以集成电路TDA2030A为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制,学生组装。
电路中D1、D2为保护二极管,C5为滤波电容,C6为高频退耦电容;RP为音量调节电位器;IC是功放集成电路;R1、R2、R3、C2为功放IC输入端的偏置电路,由于本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C3构成负反馈回路,改变R4的大小可以改变反馈系数。C1是输入耦合电容,C4是输出耦合电容;在电路接有感性负载扬声器时,R6、C7可确保高频稳定性。

二、性能参数
输入电压:DC≤24V(本套件无整流,必须采用直流供电,推荐电压12V)
输出功率:Po=15W (RL=4Ω)
输出阻抗:4—8 Ω

TDA2030A单声道功放电路电子制作套件/散件



以下内容为:TDA2030A单声道功放套件焊接过程

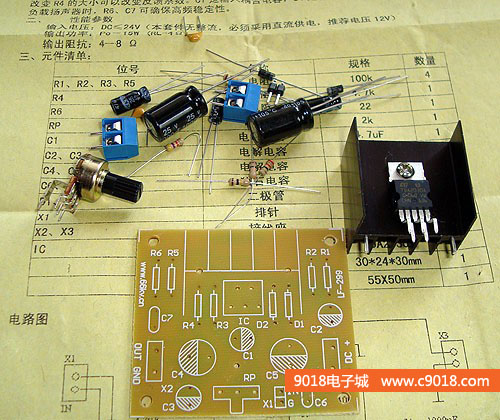

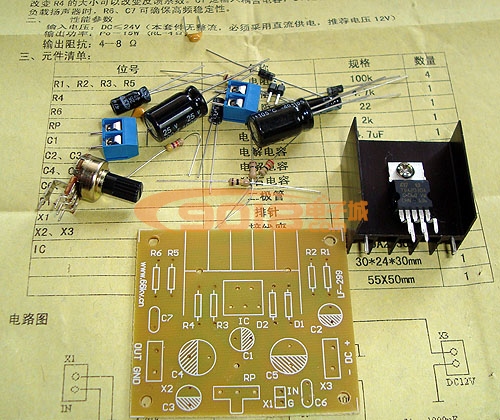

1、根据元件清单检查元件数量

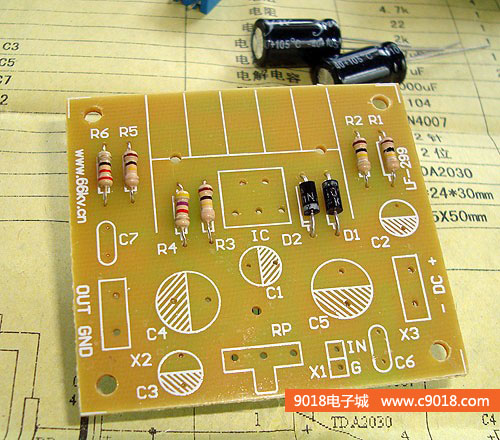

2、首先焊接电阻二极管等小的元件,焊接时元件要贴紧电路板

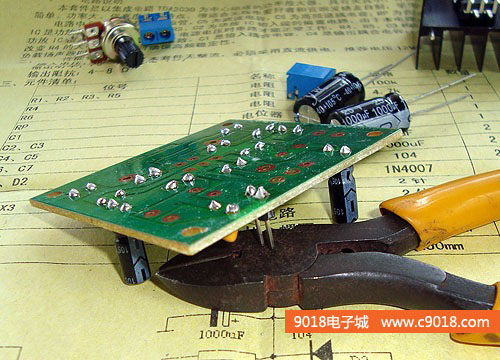

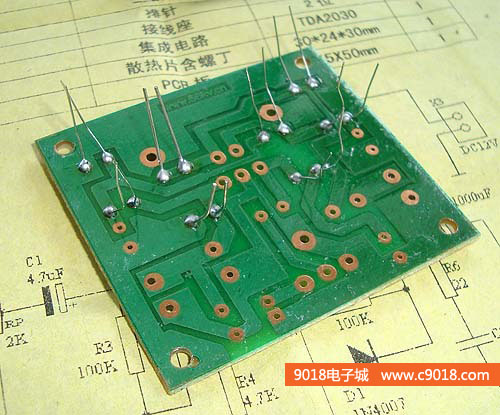

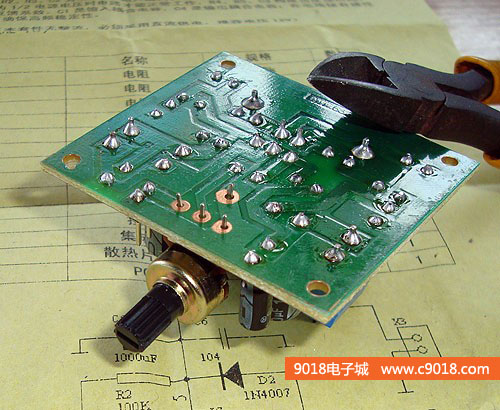

3、电阻、二极管焊接中,焊接完成后剪掉多余的元件引脚

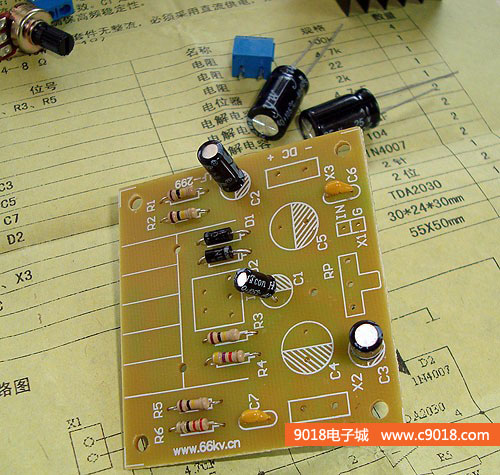

4、焊接小容量的电解电容和独石电容





5、焊接2030单声道功放音频信号输入的插针

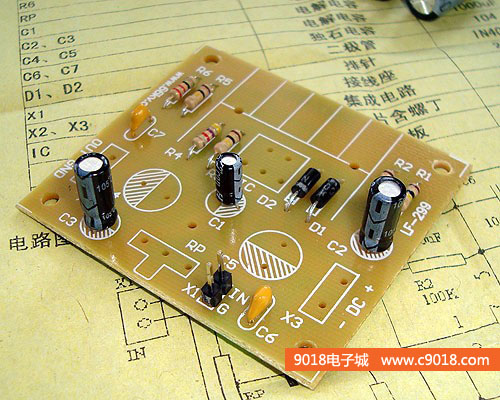

6、插针焊好后的效果

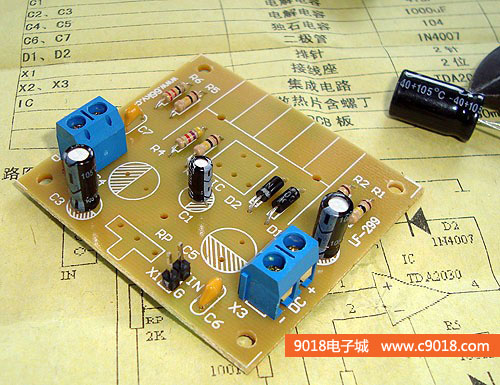

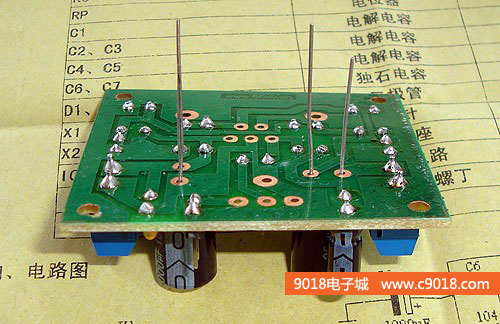

7、焊接电源和信号输出的接线座

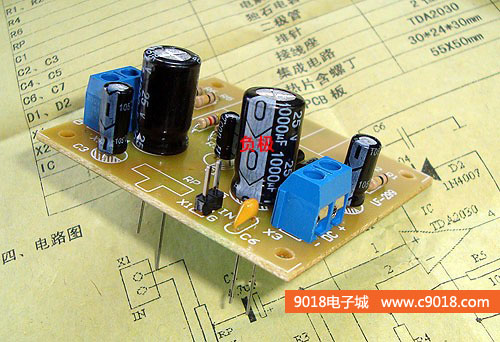

8、焊接两个1000UF电容





9、这两个电容一个是电源滤波另一个是输出耦合电容,安装时要注意正负极,电容装反了可能会发生爆炸

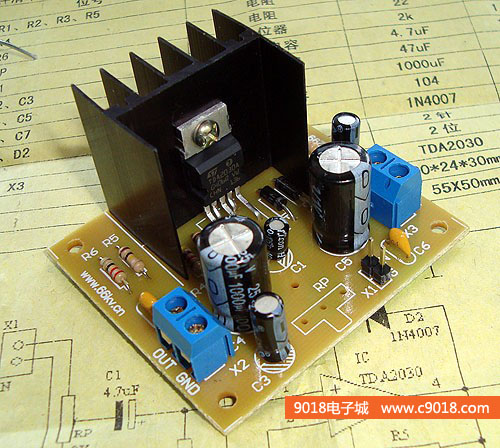

10、安装TDA2030A和散热片





11、最后焊接音量电位器

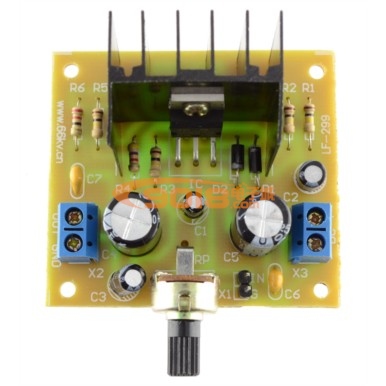

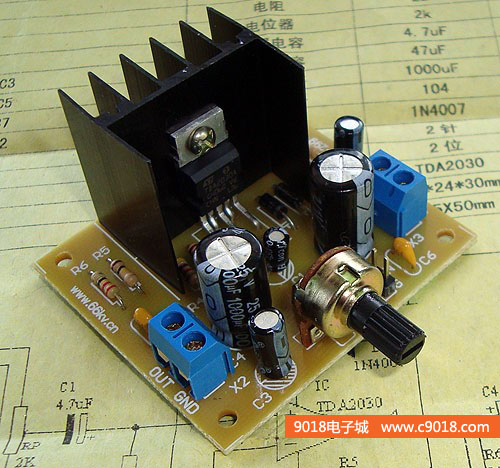

12、焊接完成后的效果
