单管音频放大器电路电子制作套件/散件
商品货号：001007601
商品品牌：三彩
销 售 价：¥3.00 （不含配送费用）
类型：
- 印刷板+散件
- 成品板
您已选择：
我要购买： 套（限购 951 套)
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。
一、电路说明
本套件电路简单、易懂，特别适合初学者及学生组装。
本电路是分压式电流负反馈单级低频小信号放大器，它是采用RP、R1、R2分压固定基极电位；再利用发射极电阻R4获得电流反馈信号，使基极电流发生相应的变化，从而稳定静态工作点。
Q为晶体三极管，RP、R1为上偏置电阻，R2为下偏置电阻，电源电压经分压后给基极提供偏流。R3为集电极电阻，R4为发射极电阻，C3是射极电阻旁路电容，提供交流信号的通道，减小放大过程中的损耗，使交流信号不因R4的存在而降低放大器的放大能力。C1、C4为耦合电容，C2为消振电容，用于消除电路可能产生的自激。
工作电压：DC 6-12V

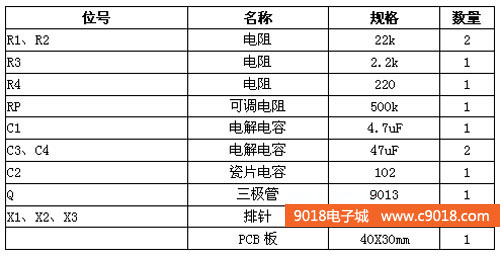

二、元件清单
三、电路原理图

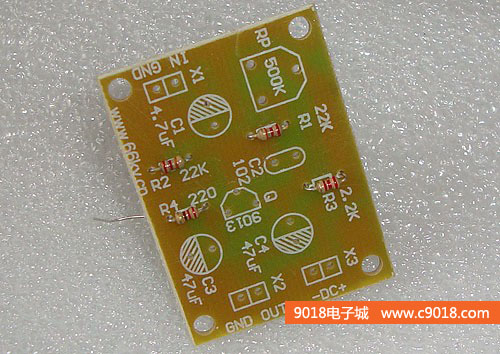

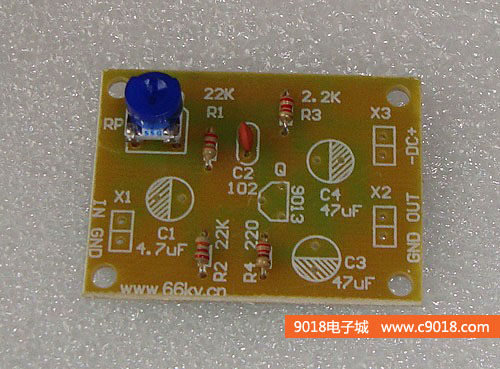

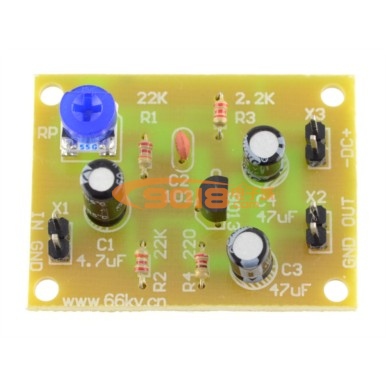

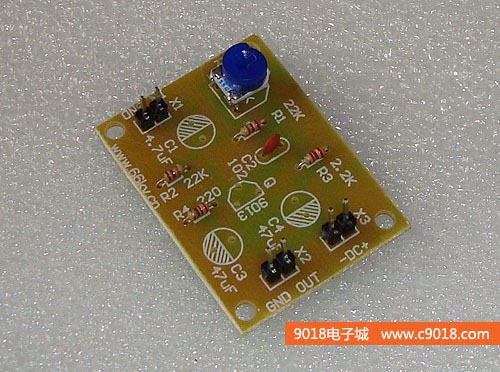

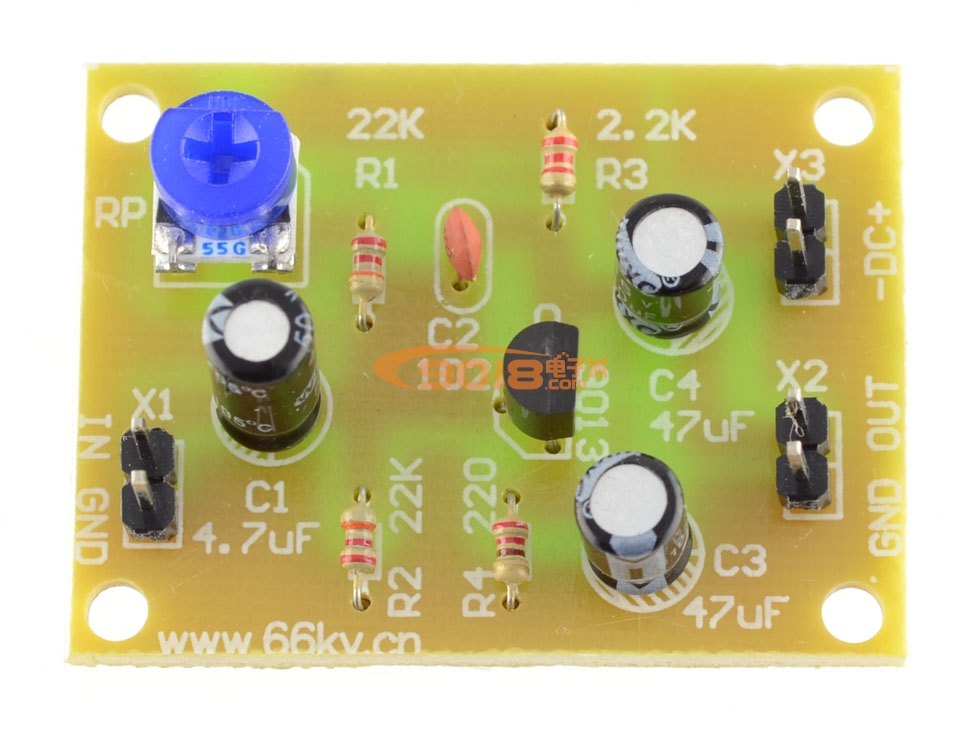

四、焊接好的成品图片
以下内容为：单管放大电路套件焊接过程

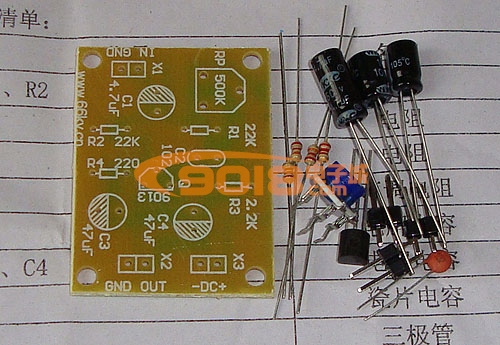

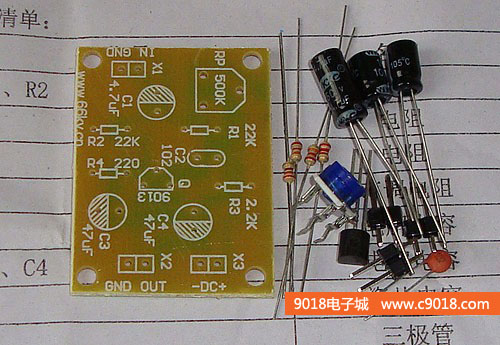

1、根据元件清单检查元件数量
2、首先焊接电阻，电阻要紧贴电路板
3、焊接可调电阻和瓷片电容
4、焊接三个插针，这三个插针分别是电源输入、信号输入、信号输出
5、最后焊接三极管和电解电容，电解电容的阴影部分是负极
