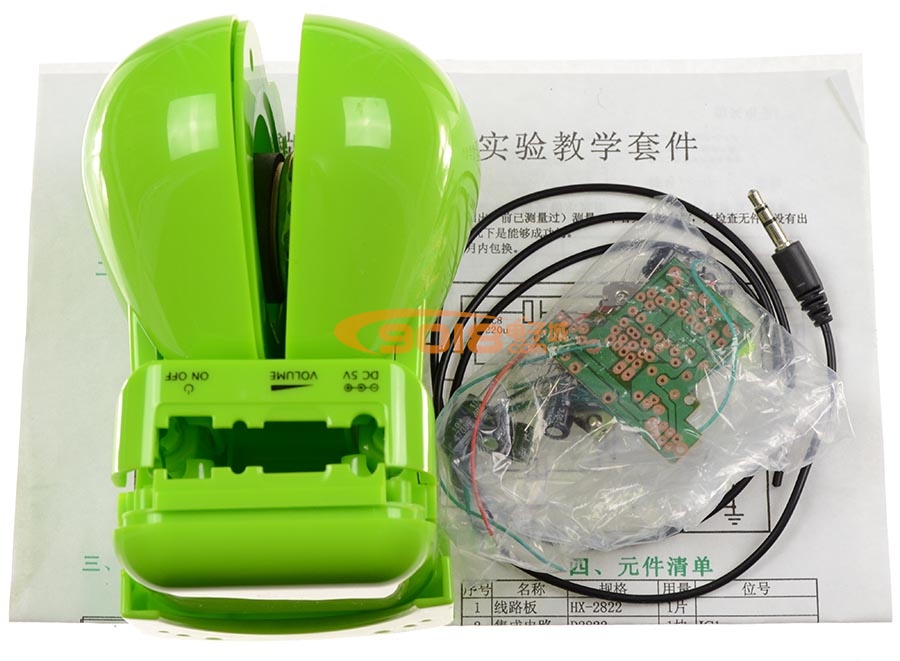

恒兴牌HX-2822型苹果形小音箱实验教学电子制作套件/散件

商品货号:001006801

商品品牌:恒兴

市 场 价:¥26.00

销 售 价:¥22.00 (不含配送费用)

商品评分:8 (共 3 人评论,0 个咨询)

类型:
  • 机盒+印刷板+散件选中
您已选择:
我要购买: 套(限购 653 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

本套件配有足球外形和苹果外形两种,本品为苹果外形的,需要足球请点击以下地址:

足球型音箱套件:http://www.c9018.com/product/detail-12985.html



以下内容为:足球、苹果形小音箱套件焊接过程

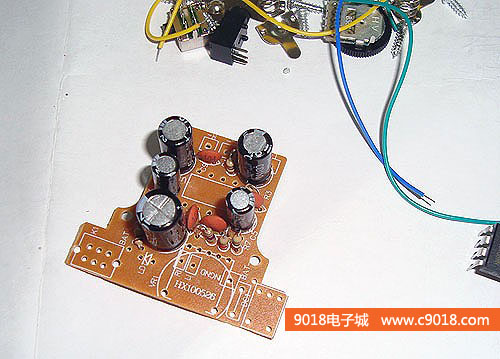

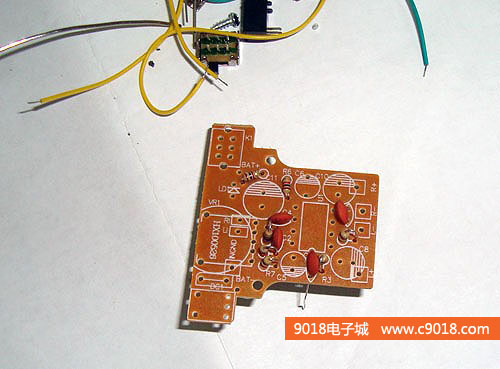

1、首先先焊接电阻原件

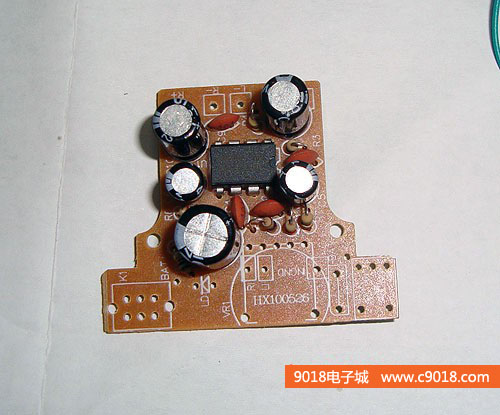

2、再焊接瓷片电容


3、第三部焊接电解电容,电解电容要注意极性

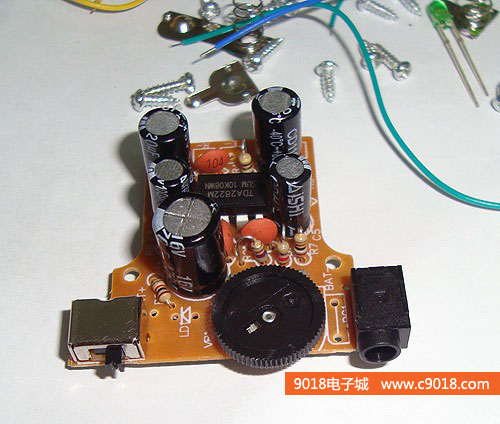

4、第四步焊接2822集成电路,注意引脚排列,不要装反了,焊接时间也不宜过长,以免集成电路过热损坏


5、依次焊接电源开关、音量电位器、电源插座

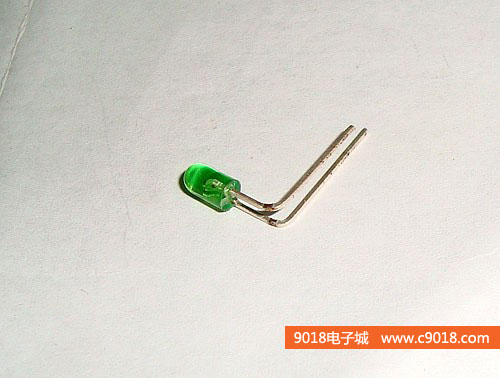

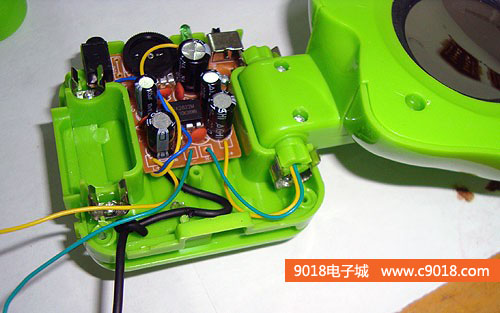

6、焊接LED时要注意先把LED折弯,再进行焊接,折弯方法见图,同时要注意LED的极性


7、电路板上的原件全部焊接完成,再检查一下有没有焊错的地方,如无错误再进行下一步

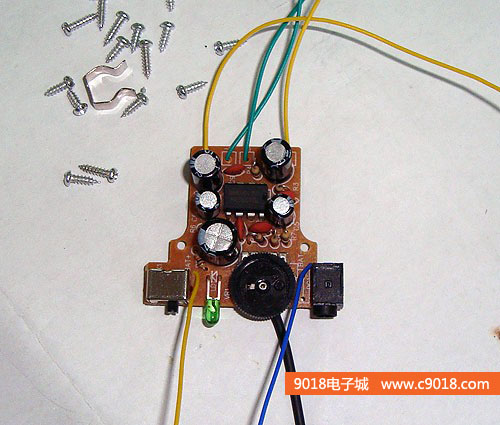

8、把四根喇叭线焊在电路板上


9、再焊上信号输入线,金色的焊在公共端上,红色和蓝色线分别接在两个声道的输入端

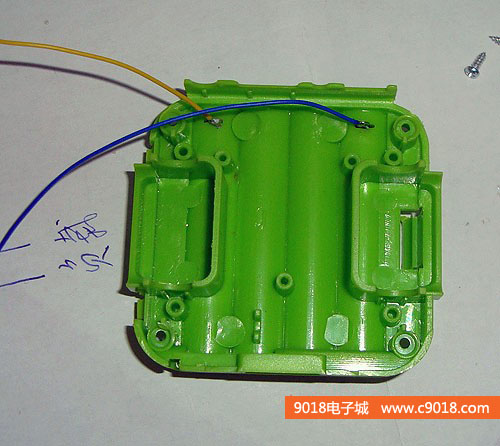

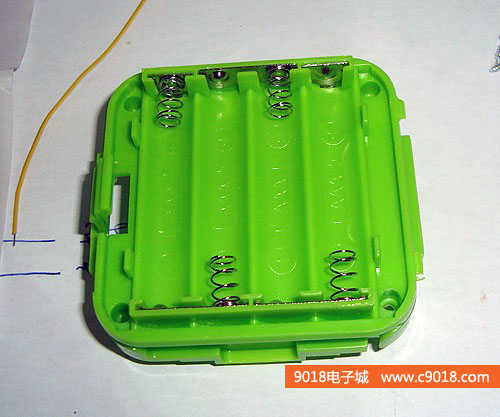

10、把电池座的弹簧按如图所示装在电池座上

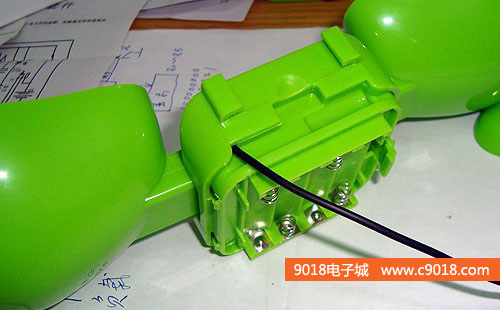

11、反过来,焊上两根线


12、根据电源极性把这两根线分别焊在电源输入的正端和负端

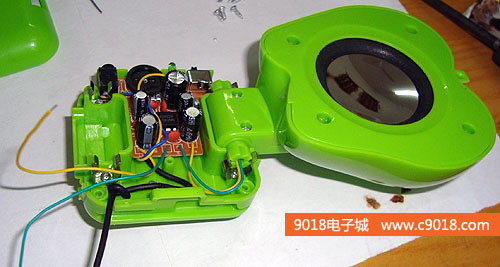

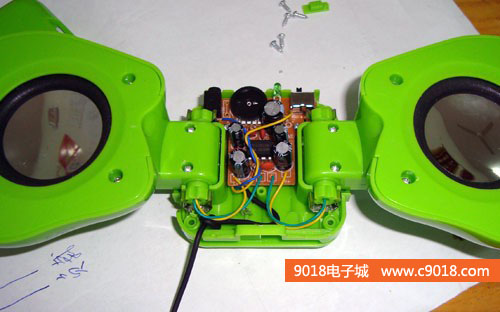

13、把电路板装在壳体上,上好螺丝


14、装上这四个弹簧片

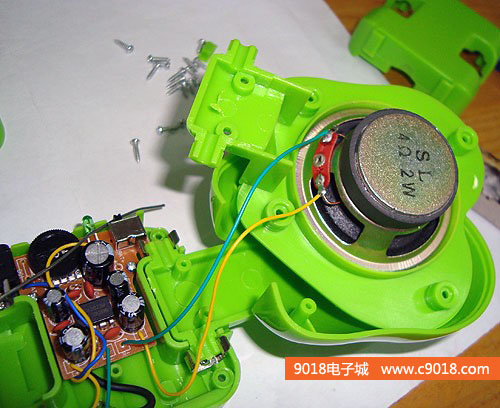

15、装喇叭和音箱,喇叭装在音箱上用胶粘牢,再焊上喇叭线


16、扣好音箱


17、右侧音箱装好了,再装左侧的


18、左侧的音箱安装方法同右侧


19、扣上前盖,上好螺丝


20、这样音箱就做好了

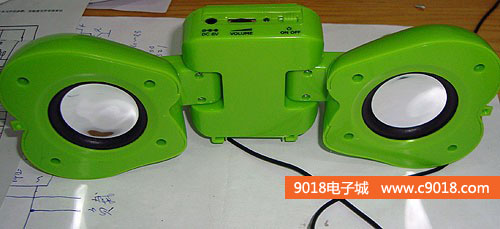

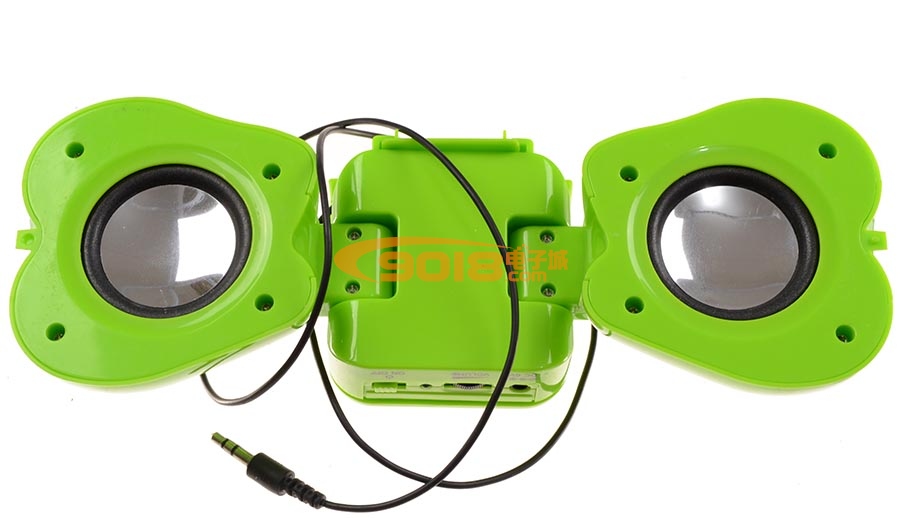

21、做好后的效果
