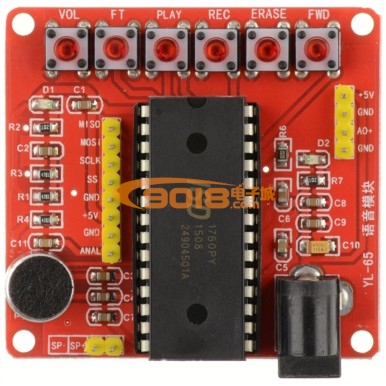

ISD1760芯片60秒语音录放模块（录音/放音电路板）

热门关键词：无刷电机发烧电容功放板无线耳机电子制作遥控飞机

热门品牌：飞利浦三洋台湾宝工环奇雷柏优利德胜利红美人美嘉欣

ISD1760芯片60秒语音录放模块（录音/放音电路板）

商品货号：001927801

商品品牌：三彩

销售价：¥38.00 （不含配送费用）

类型：未选择

成品板选中

您已选择：请选择类型

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

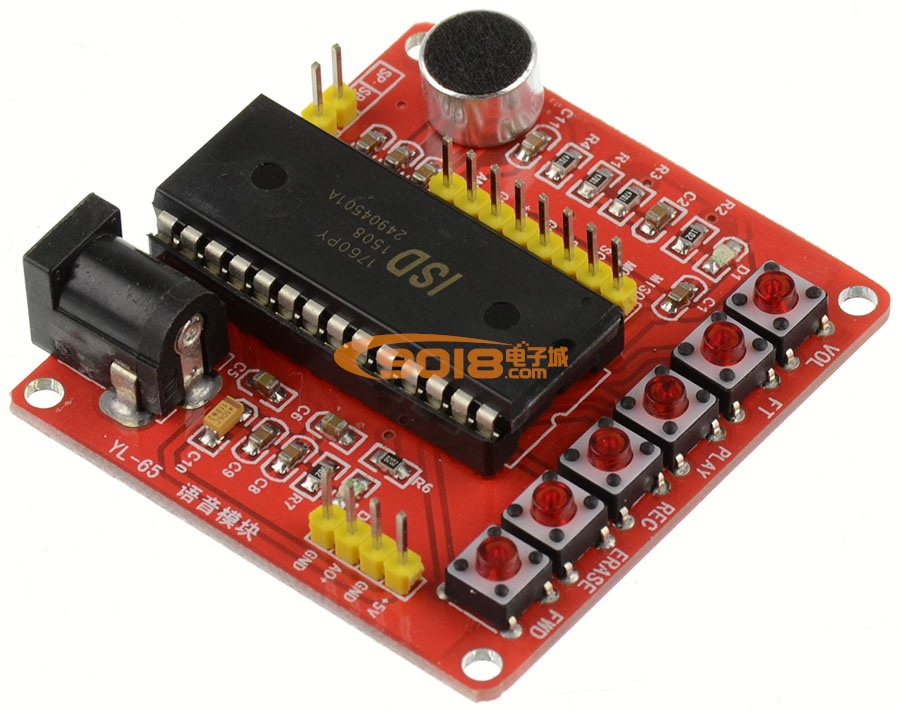

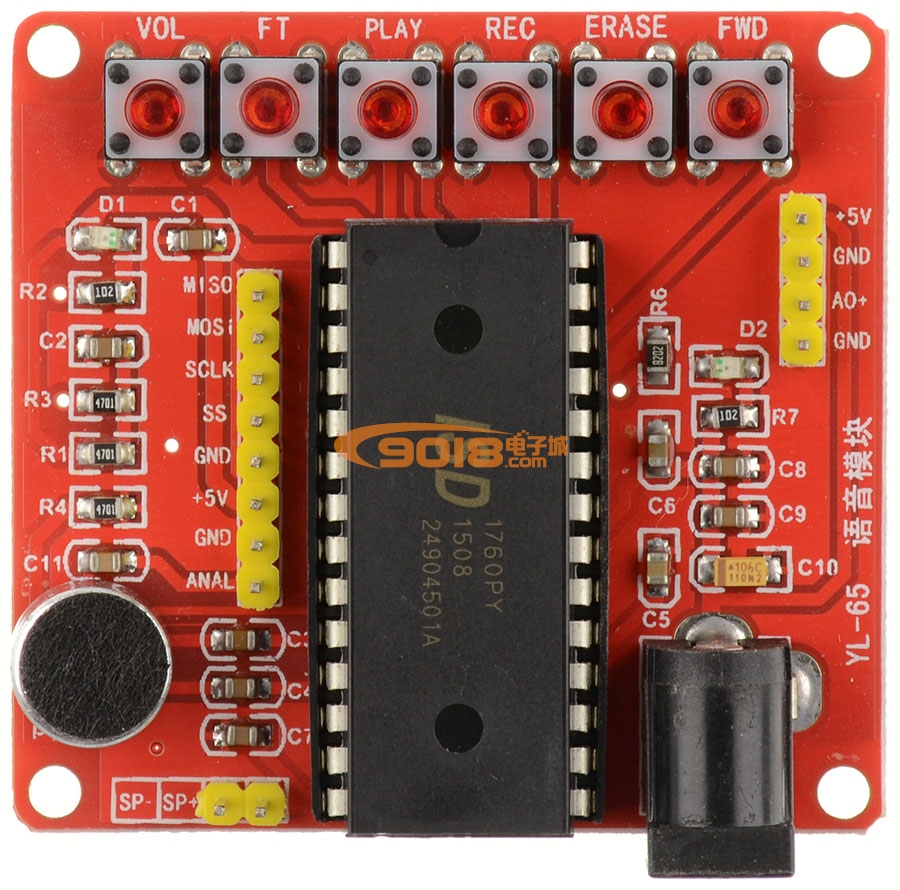

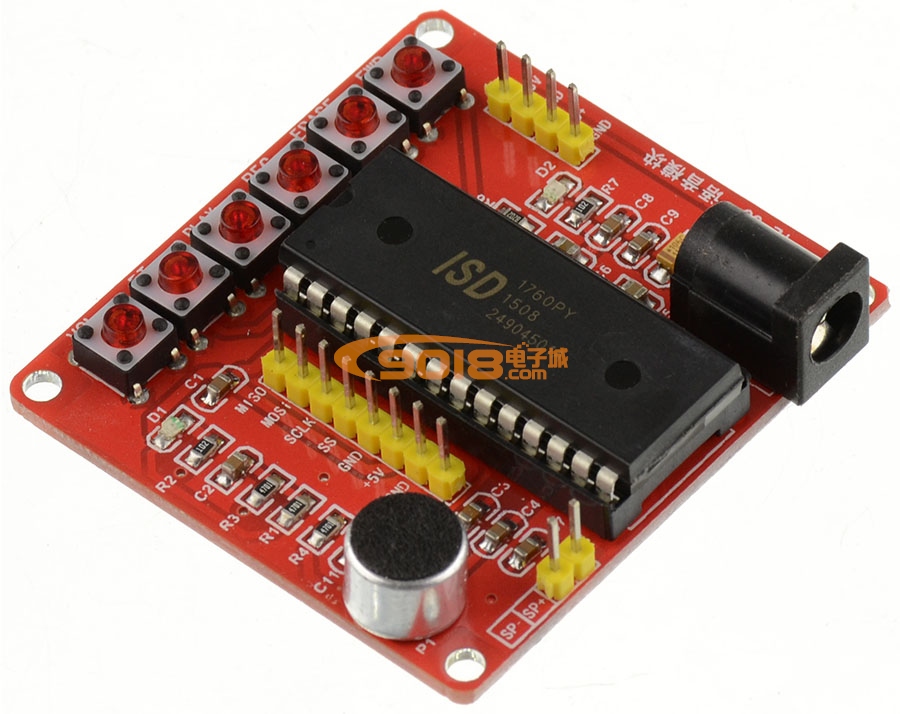

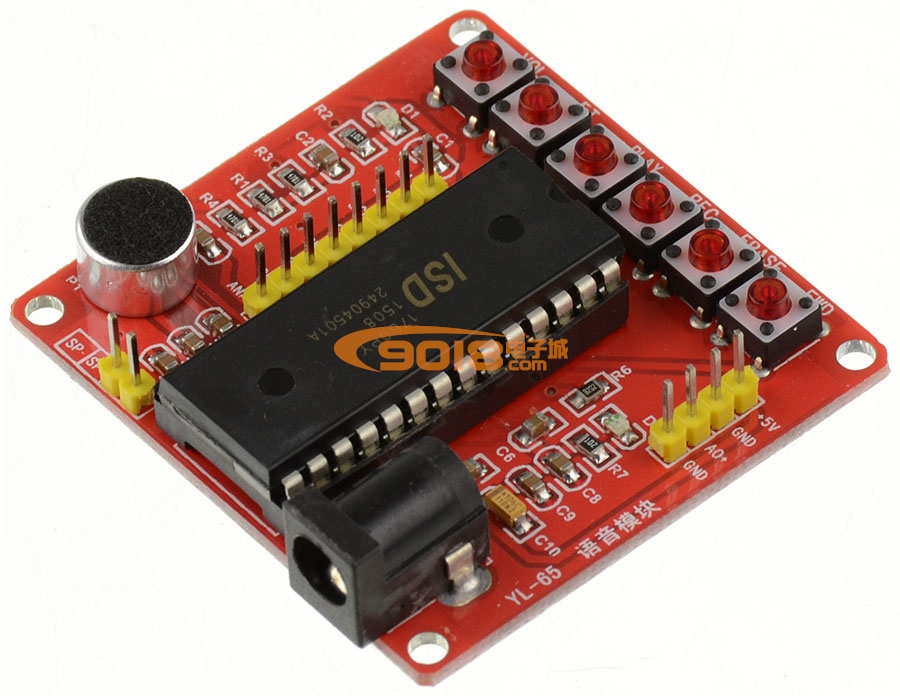

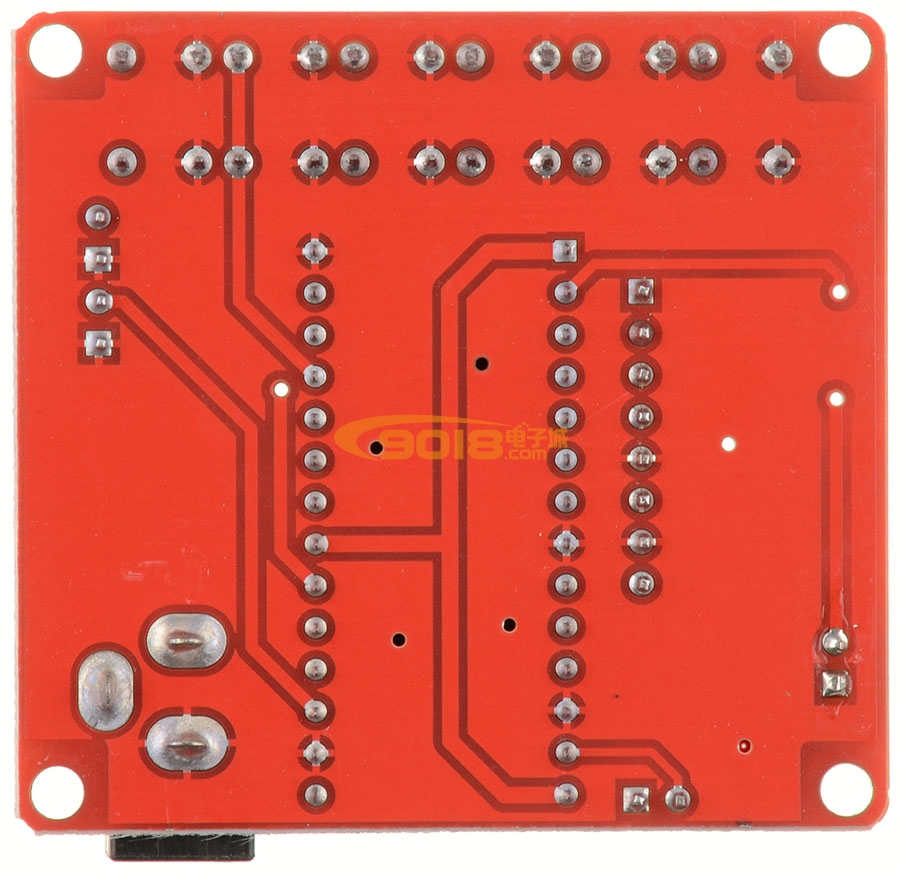

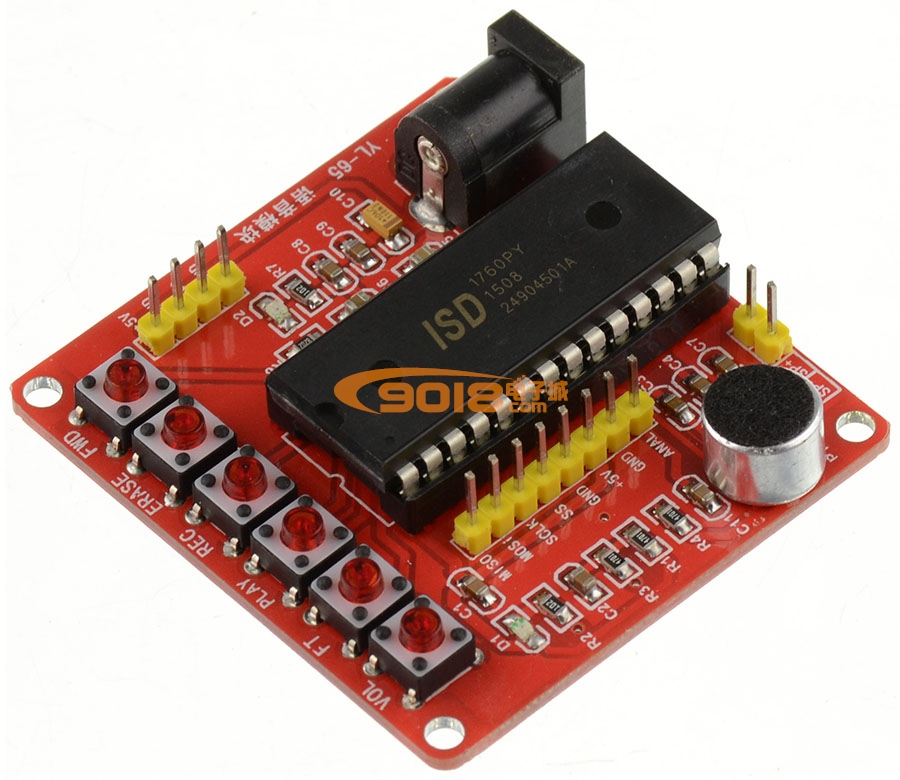

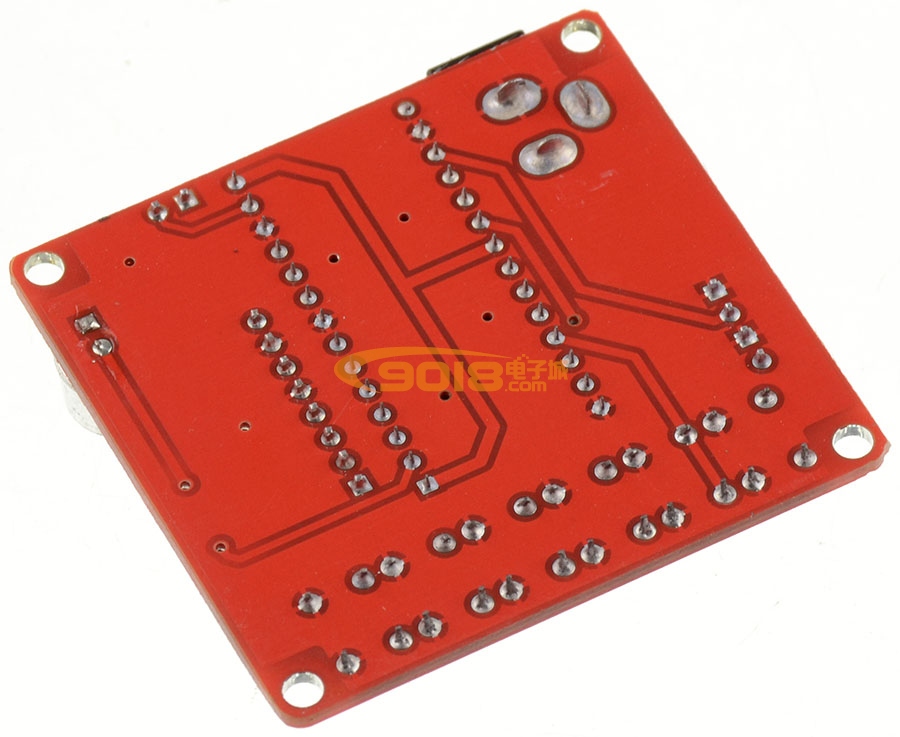

一、模块介绍
本语音模块是快速熟悉和掌握ISD1700系列芯片而设计的一款简单实用电路板。它适用于ISD1700全系列芯片，具有操作简单、功能完备等特点。ISD1700系列录放芯片是一种高集成度，高性能的芯片。它可以多段录音，采样率可在4K至12K间调节，供电范围可以在2.4V至5.5V之间。ISD1700还有有新录音提示功能，当有新的录音后，LED回每几秒闪一次来提示用户有新的录音。此外还有4种音效来提示用户的操作结果，如开始录音、停止录音、擦除、下一曲和全部擦除等。录音数据存储在芯片的FLASH内，没有经过任何压缩，所以有较好的音质和断电存储。芯片有两路独立的语音信号输入通道，话筒输入与模拟信号输入。在独立按键模式下，当某功能操作完成后芯片会自动进入掉电模式来降低功耗。在SPI模式下，用户可对芯片进行更多功能操作。如对任意存储地址进行录放，对模拟通道配置寄存器（Analog PathConfiguration register,APC）进行读写等。

二、模块描述
1.尺寸：5.2CM*5.5CM;
2.供电：5V;
3.录音时间：6K时75秒，8K时60秒；
4.芯片工作频率6KHZ和8KHZ可选择；
5.带电源指示灯、芯片指示灯灯；
6.操作简单，不需要单片机或其他模块就能直接工作；
7.芯片控制引脚已经引出，方便控制连接

三、模块独立工作使用说明（按键说明）
1．录音REC:
按住REC键不放，同时LED灯会亮起，此时对着 MIC说话，说话内容就会录进ISD1700语音芯片里了。
录完一段后抬起此键，LED会同时熄灭，再次按下则开始录第二段，以后的各段依次操作。
2．放音PLAY:
有两种方式，边沿触发和电平触发。（注：录完音后放音指针会停留在最后录完段的起始地址处，此时放音则放最后一段）
（1）边沿触发：点按一下PLAY键即放当前段，放音期间LED闪烁直到放音结束时熄灭。放音结束后放音指针指向刚放的段的起始地址处，再次点按PLAY键会放刚放完的这段。
（2）电平触发：常按PLAY键芯片会把所有的语音信息全部播放，且循环直到松开此按键。
3．快进FWD:
执行放音操作前，点按一下此键放音指针会指向下一段，按两下则指向此段后的第二段起始。放音期间点按此键则停止播放当前段接着播放下一段，如果当前播放的是最后一段，则停止播放最后一段播放第一段。
4．擦除ERASE:
单段擦除操作只能对第一段和最后一段有效，当放音指针位于第一段或最后一段时，点按此键则会擦除第一段或最后一段。放音指针相应的会跳到擦除前的第二段或倒数第二段。常按此键超过3秒芯片进入“全部擦除操作模式”，同时LED灯闪两下，继续按着此键，LED闪烁7下后熄灭，此时松开此键，芯片内的语音信息被全部擦除。
5．复位RESET:
点按此键芯片执行复位操作。复位后，放音和录音指针都指向最后一段，即放音指针指向最后一段起始，录音指针指向最后一段的最后。此时执行放音则播放最后一段，执行录音则接着最后一段开始录新的最后一段。
6．调音VOL:
点按此键可以调节芯片输出声音的大小。芯片默认输出为声音最大值，每点按一下，声音按4db衰减。直到声音最小后，继续点按此键，每点按一下，声音增大4db（注：执行复位后，声音输出为最大）。
7．FT直通操作：
将FT管脚与GND短接，持续保持低电平会启动直通模式。直通操作会将语音从Analn端直接通往喇叭或AUD输出。在录音期间，如果按下FT，会同时录下Analn进入的语音信号
