一、 电路说明：
本电路包含整流、滤波、电源指示三个功能，用于交流—直流的转换。电路中D1-D4为整流二极管，本套件采用1N4007，输出电流最大不要超过1A；C1是滤波电容，安装时一定要注意其极性，本套件的滤波电容耐压是25V，整流前的交流电压最好不要超过15V，以免输出电压太高损坏滤波电容；LED1用来指示有无输出电压，R1是它的限流电阻；X1、X2是输入输出接线端子。
二、 电路参数：
输入电压：12V
工作电流：1A

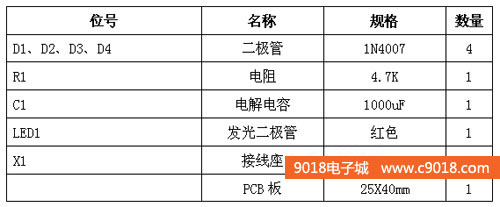

三、元件清单：

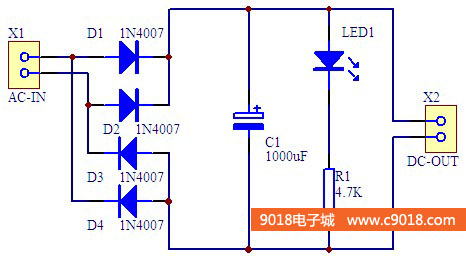

四、电路原理图：

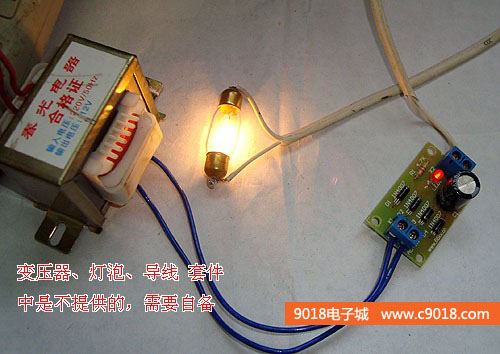

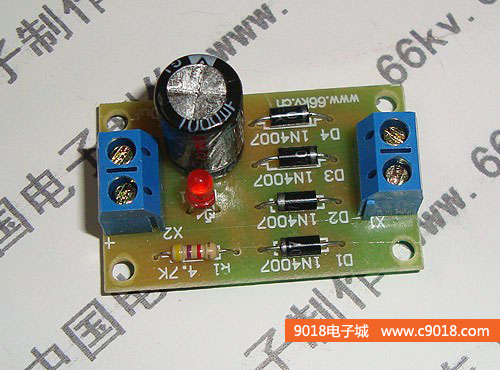

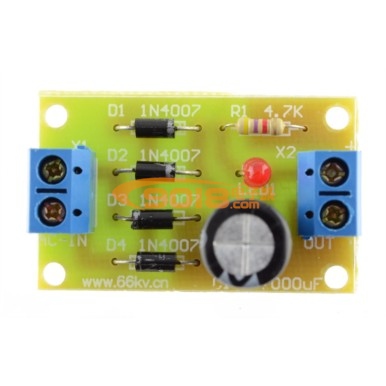

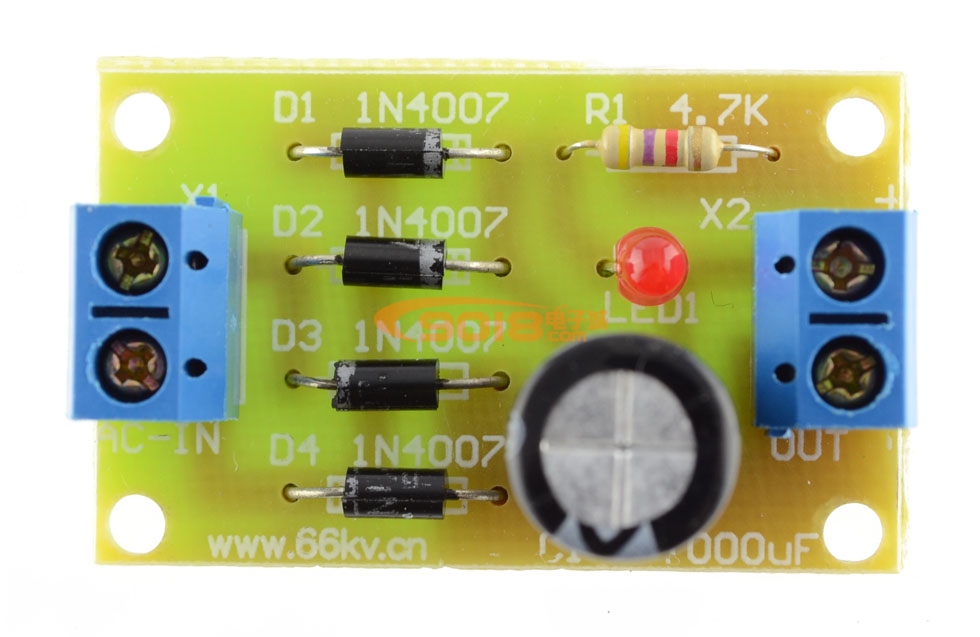

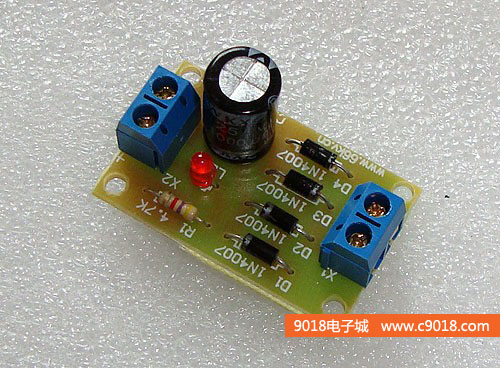

五、焊接好的成品图：
以下内容为：桥式整流电路套件焊接过程

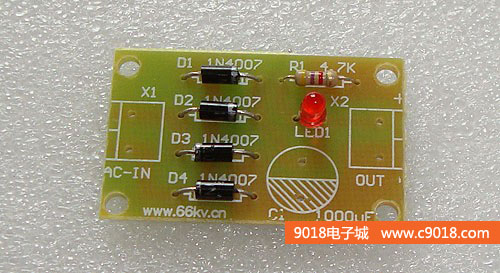

1、焊接二极管、发光二级管和电阻
2、焊接两个接线座
3、焊接电解电容，通过这三步桥式整流电路套件就焊好了
4、通电测试
