发烧功放板系统

分立元件串联稳压电源电路电子制作套件/散件

商品货号:001009701

商品品牌:三彩

销 售 价:¥8.00 (不含配送费用)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 733 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
Q1、Q2组成复合调整管,Q1是大功率管与负载串联,用于调整输出电压,R1、R2为复合管的偏置电阻,C2、C3用于减小纹波电压,R3为复合管反相穿透电流提供通路,防止温度升高时失控;Q3为比较放大管,它是将稳压电路输出电压的变化量放大送至复合调整管,控制其基极电流,从而控制Q1的导通程度;D5为Q3的发射极提供稳定的基准电压,R4保证D5有合适的工作电流,C4为加速电容,用于误差电压滤波;RP1、R5组成输出电压的取样电路,将其变化量的一部分送入Q3基极,调节RP1可调节输出电压的大小。

二、电路参数
输入电压:AC 12—15V
输出电压:DC 8—14V (可调)
输出电流:500mA

三、元件清单


四、电路原理图

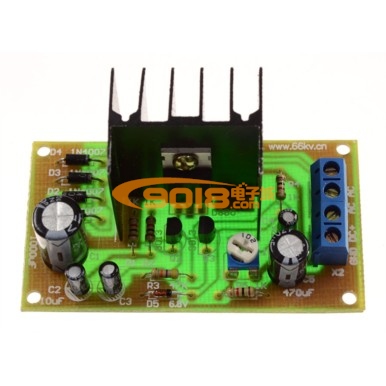

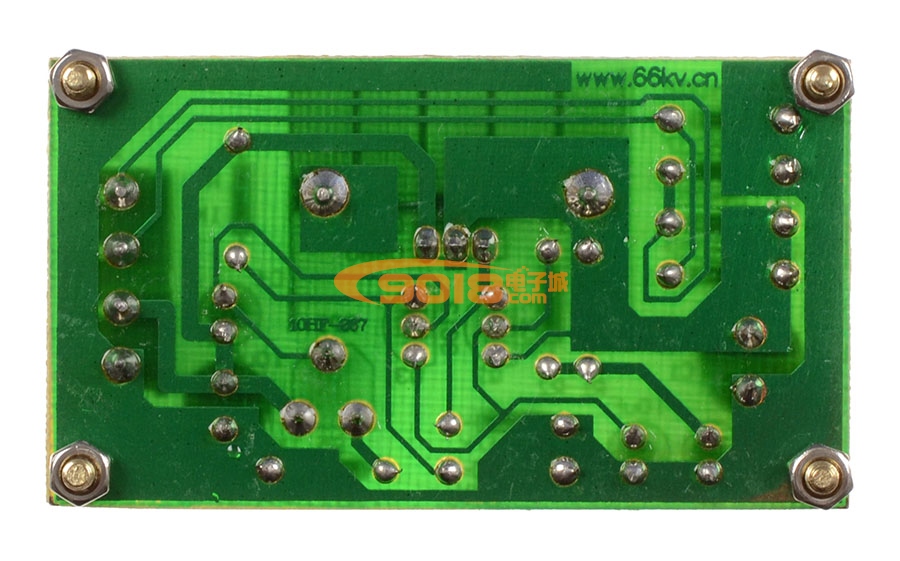

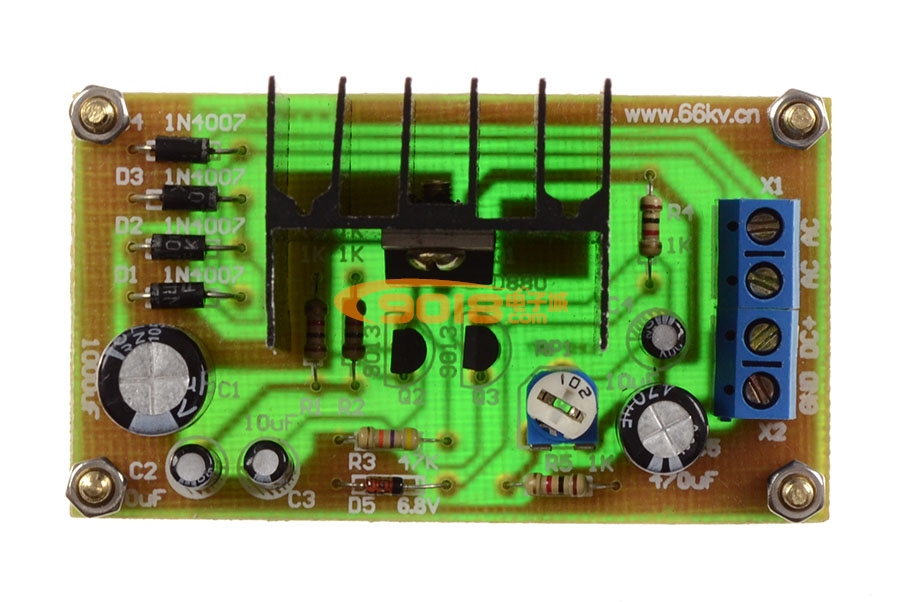

五、焊接好的成品图










以下内容为:串联稳压电源套件焊接过程

1、根据元件清单检查元件数量


2、首先焊接二极管、稳压管和电阻


3、焊接三极管和可调电阻


4、焊接接线座,将两个接线座扣在一起后再焊接


5、焊接电解电容,电路板上电解电容符号的阴影部分为负极


6、将D880装在散热片上


7、焊接散热片和D880

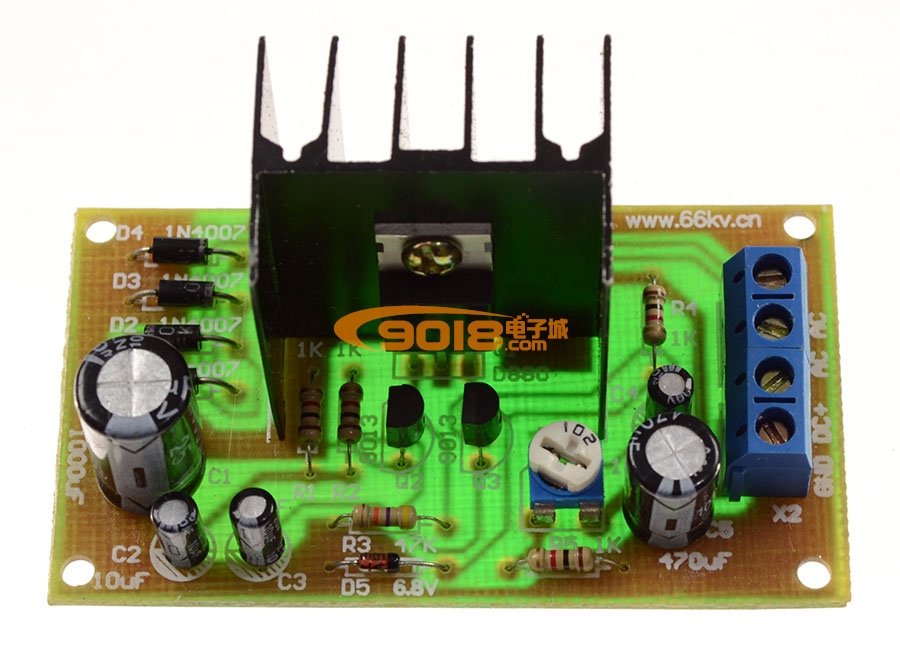

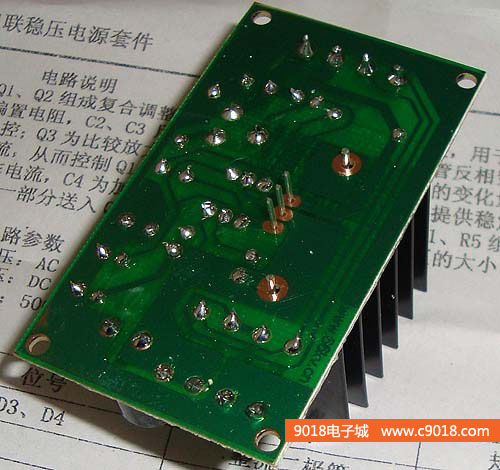

8、串联稳压电源套件焊好后的效果


9、接上电源测试,用万用表测量输入电压为交流13.59V


10、测试输出电压为直流12.03V


11、通过调节可调电阻,输出电压可以在8-14V连续可调
