发烧功放板系统

LM317T可调稳压电源电路电子制作套件/散件(DC1.25V-12V连续可调)

商品货号:001007801

商品品牌:三彩

市 场 价:¥10.50

销 售 价:¥8.50 (不含配送费用)

商品评分:8 (共 4 人评论,6 个咨询)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 845 套)

搭配商品

  • 两线制LED数显数字直流电压表(DC2.5~30V)
    两线制LED数显数字直流电压表(DC2.5~30V)
    市场价:¥28.00
    销售价:¥24.00

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明

LM317 是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一类串连集成稳压器。

LM317 的输出电压范围是 1.25V—37V(本套件设计输出电压范围是 1.25V—12V),负载电流最大为 1.5A。它的使用非常简单,仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。

为保证稳压器的输出性能,R应小于240欧姆。改变RP阻值即可调整稳压电压值。D5,D6用于保护LM317。

输出电压计算公式:Uo=(1+RP/R)*1.25



二、性能参数

输入电压:AC≤17V DC≤25V

输出电压:DC1.25V-12V 连续可调

输出电流:1A

三、元件清单

LM317T可调稳压电源电子制作套件/散件

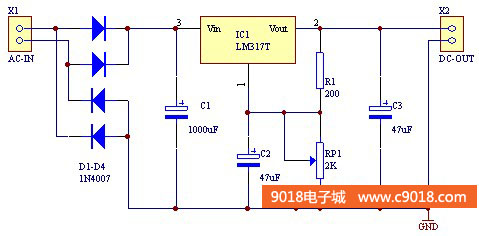

四、电路原理图:

LM317T可调稳压电源电子制作套件/散件

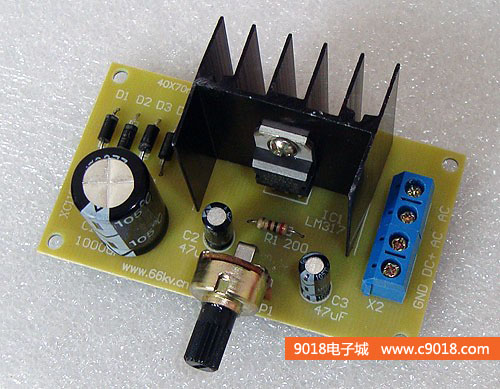

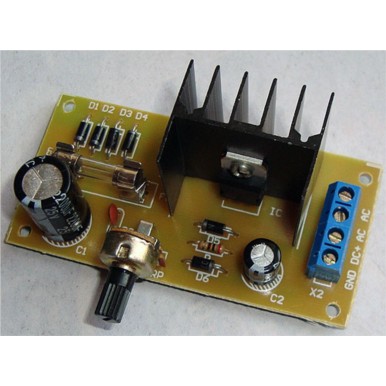

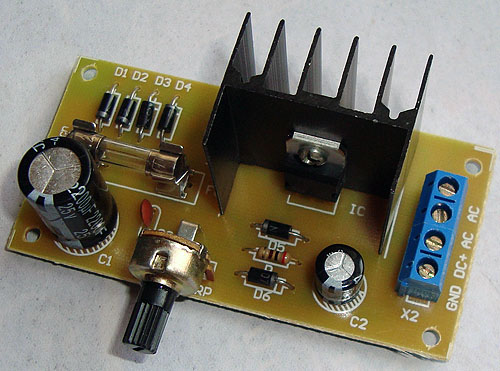

五、焊接好的成品图



以下内容为:317可调稳压电源套件焊接过程(与实物有出入,仅供参考)

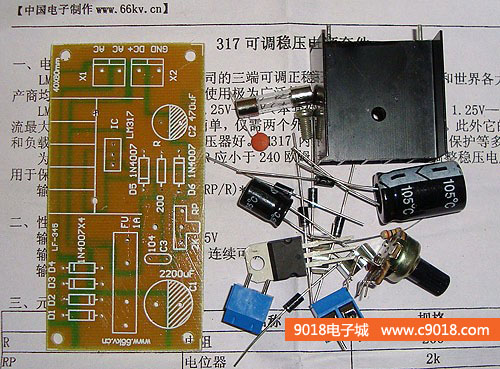

1、根据元件清单检查元件数量

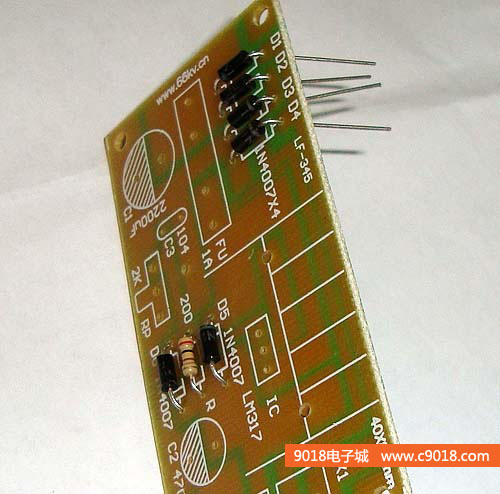

2、首先焊接二极管1N4007

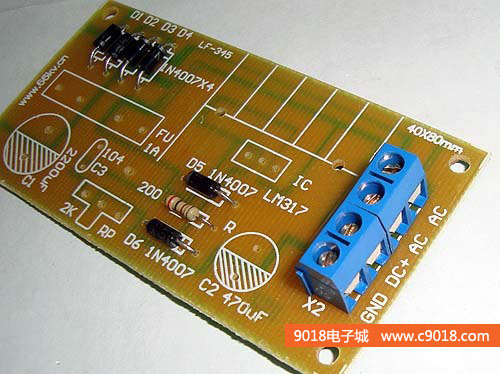

3、再焊接接线座,两个接线座要扣在一起,然后装在电路板上

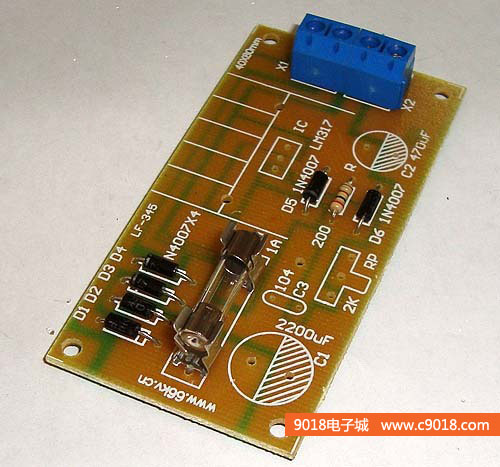

4、焊接保险管座片

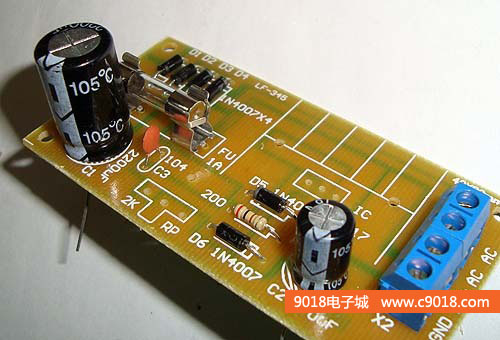

5、焊接电解电容和瓷片电容,电解电容要注意极性


6、将集成电路LM317T装在散热片上


7、焊接LM317T和散热片


8、最后焊接电位器

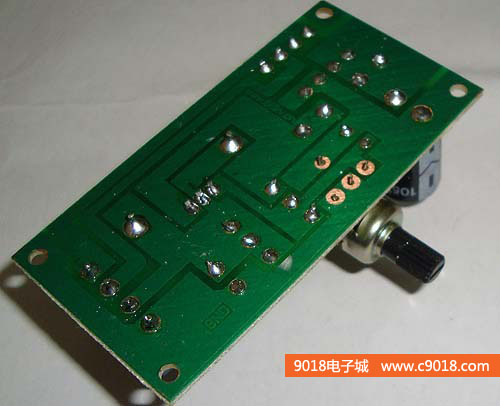

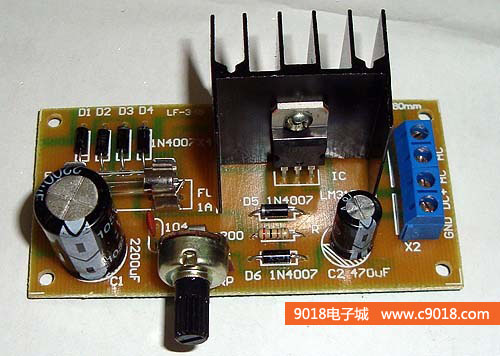

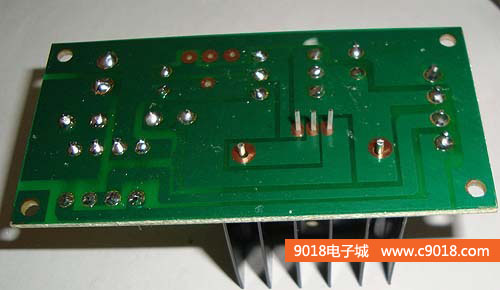

9、焊好后的效果

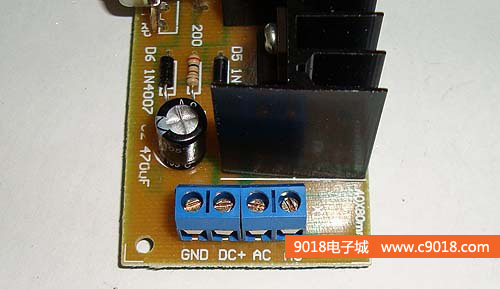

10、根据接线座的功能标识,在AC两端接上12V交流电源

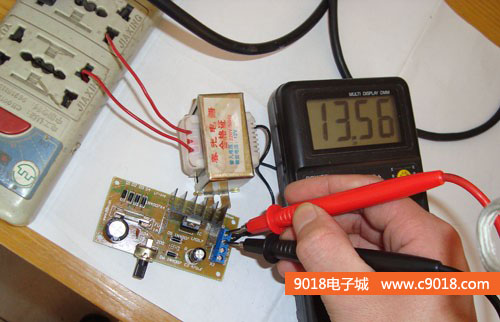

11、实际测量交流输入电压值为13.56V

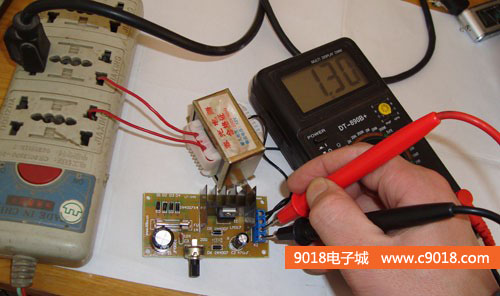

12、输出电压是可调的,实测最低电压为1.3V

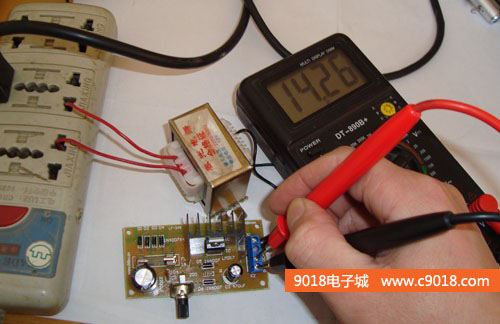

13、最高电压为14.26V

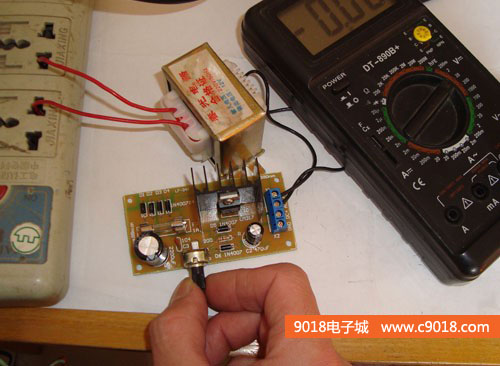

14、电压的大小可以通过这个电位器来调节
