BH1415F调频发射专用控制板

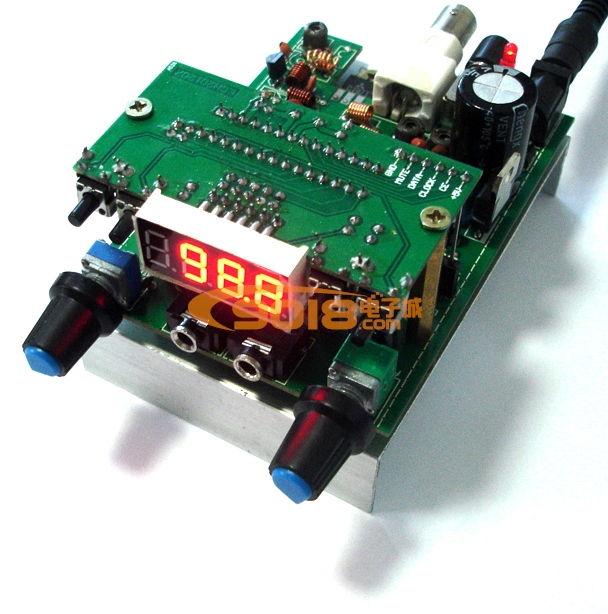

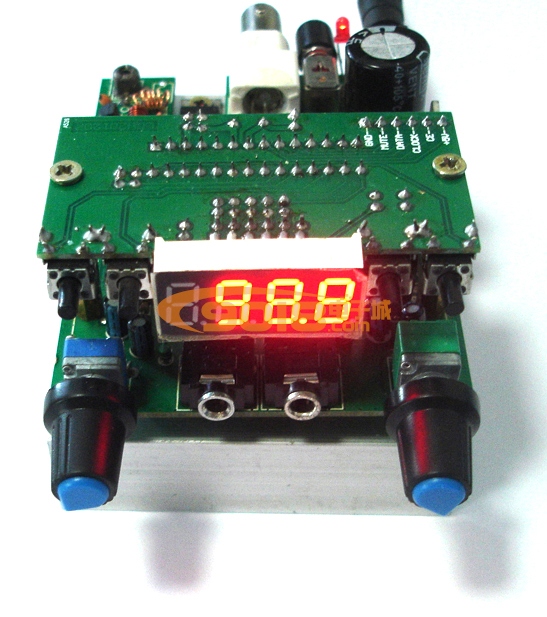

BH1415是一款优秀的锁相环调频发射芯片，其特点是开放了单片机控制接口，可通过外部编程对其发射频率进行控制、静音切换、单/双声道切换等功能，本板使用STC12C5204AD-35I-SKDIP28单片机与BH1415对接，出厂时已烧录好控制程序，接好线通电即可工作，免去另行编程开发的麻烦。

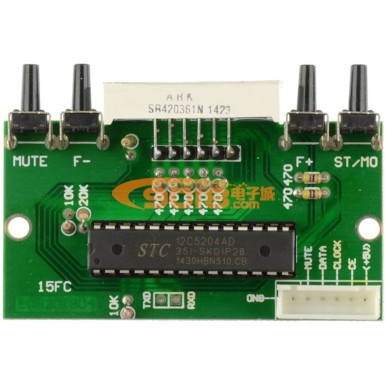

带六脚插针，接法如下：
+5V ------- 接+5V电源，可取自BH1415供电端（+5V电压）
CE --------- 接BH1415F的15脚，
CLOCK ---- 接BH1415F的16脚，
DATA ----- 接BH1415F的17脚，
MUTE ----- 接BH1415F的18脚，
GND ------ 接电源负。
如上述与BH1415F对应脚连接即可工作

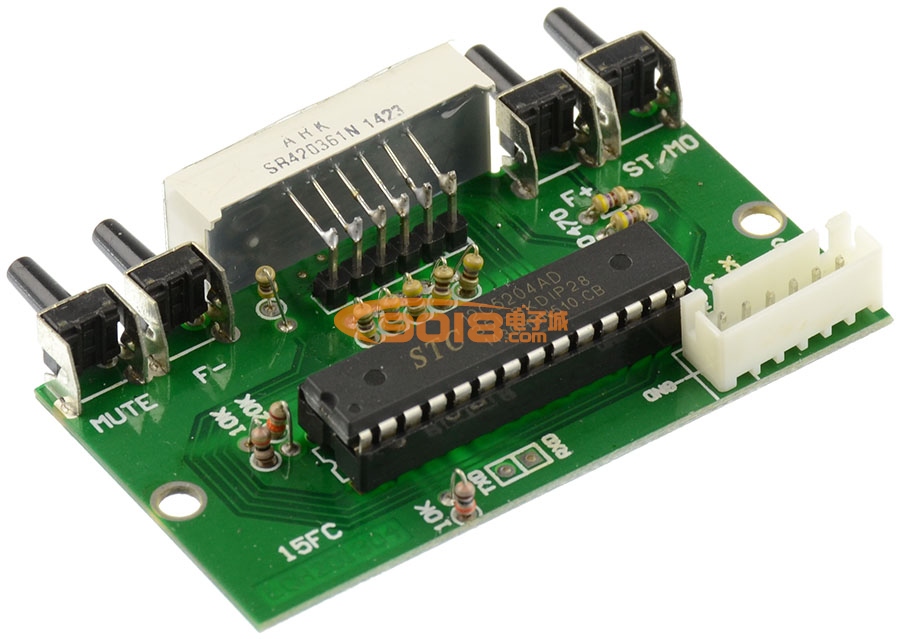

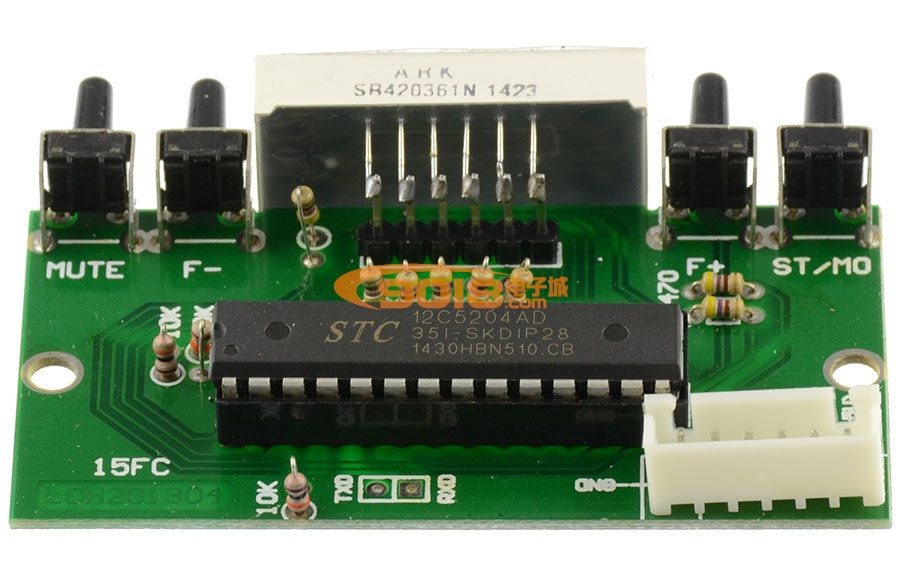

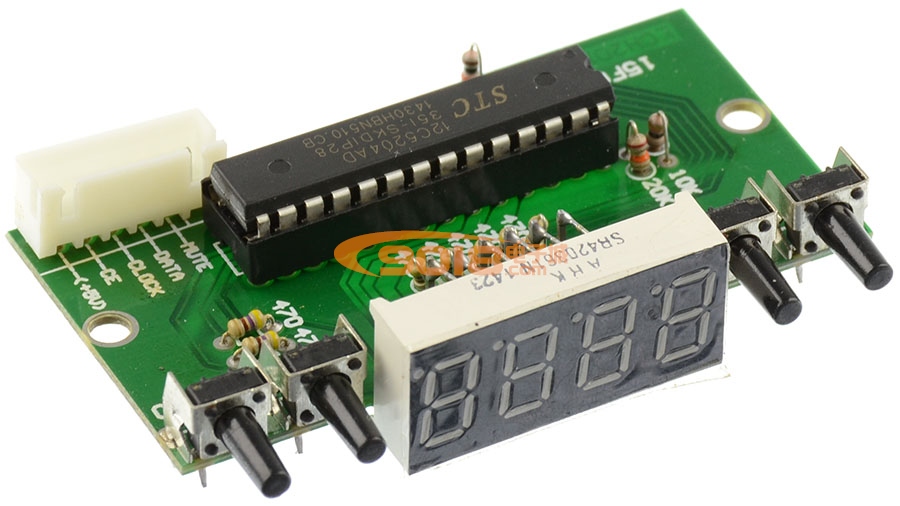

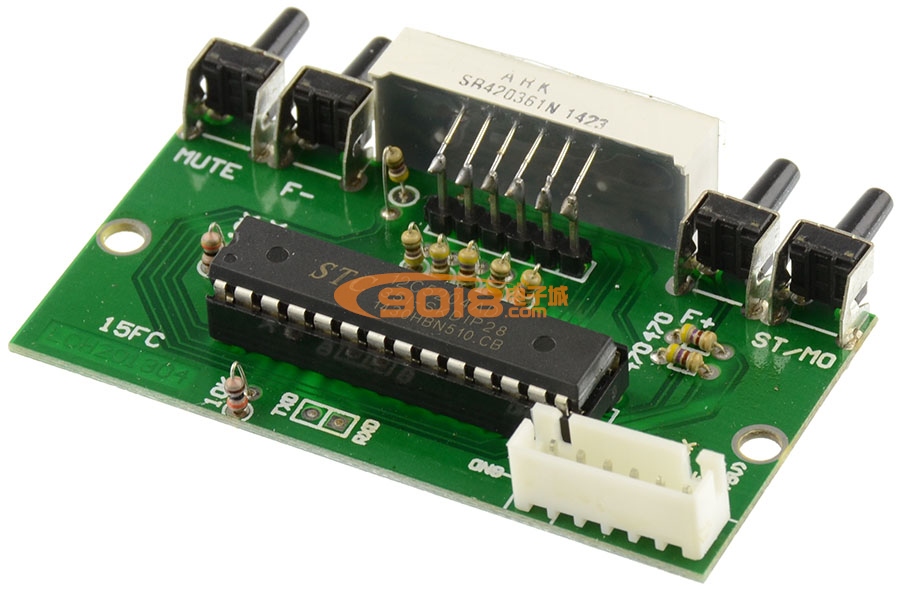

带频率数码显示，四个按键功能如下：
F+：按一下频率步进0.1MHZ，长按频率快速递进，
F-：按一下频率步退0.1MHZ，长按频率快速递减，
MUTE：按一下静音，再按一下解除静音，
ST/MO：按一下为单声道工作模式，再按一下为立体声工作模式。
控制频率为87-108MHZ。
