发烧功放板系统

BH1417F 100米锁相环调频发射板散件/电子制作套件 FM立体声电路

商品货号:001017601

商品品牌:闽实

销 售 价:¥48.00 (不含配送费用)

商品评分:10 (共 1 人评论,1 个咨询)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 715 套)

搭配商品

  • 头戴式FM调频无线耳机/英语听力考试/广播接收/收音机
    头戴式FM调频无线耳机/英语听力考试/广播接收/收音机
    市场价:¥55.00
    销售价:¥35.00
  • 小型调频立体声接收模块 调频接收 FM广播收音模块(掉电记忆频率)
    小型调频立体声接收模块 调频接收 FM广播收音模块(掉电记忆频率)
    市场价:¥58.00
    销售价:¥42.00
  • 车载吸盘拉杆天线 调频发射/接收专用 长110CM 含5米馈线BNC/Q9头
    车载吸盘拉杆天线 调频发射/接收专用 长110CM 含5米馈线BNC/Q9头
    市场价:¥74.00
    销售价:¥54.00
  • 车载吸盘拉杆天线 调频发射/接收全频天线 长110CM 含5米馈线 英制F头
    车载吸盘拉杆天线 调频发射/接收全频天线 长110CM 含5米馈线 英制F头
    市场价:¥68.00
    销售价:¥52.00
  • 车载吸盘拉杆天线 调频发射/接收全频天线 长110CM 含3米馈线 英制F头
    车载吸盘拉杆天线 调频发射/接收全频天线 长110CM 含3米馈线 英制F头
    市场价:¥68.00
    销售价:¥48.00
  • 车载吸盘拉杆天线 调频发射/接收 长110CM 含馈线BNC/Q9/TNC/SMA/英制F头
    车载吸盘拉杆天线 调频发射/接收 长110CM 含馈线BNC/Q9/TNC/SMA/英制F头
    市场价:¥68.00
    销售价:¥48.00

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

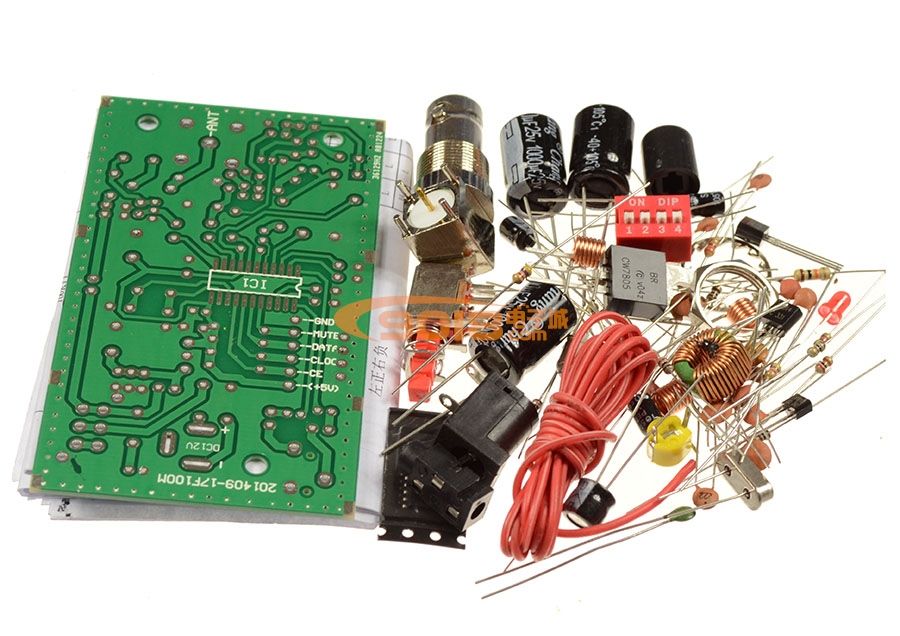

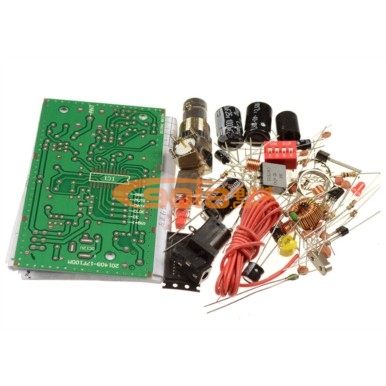

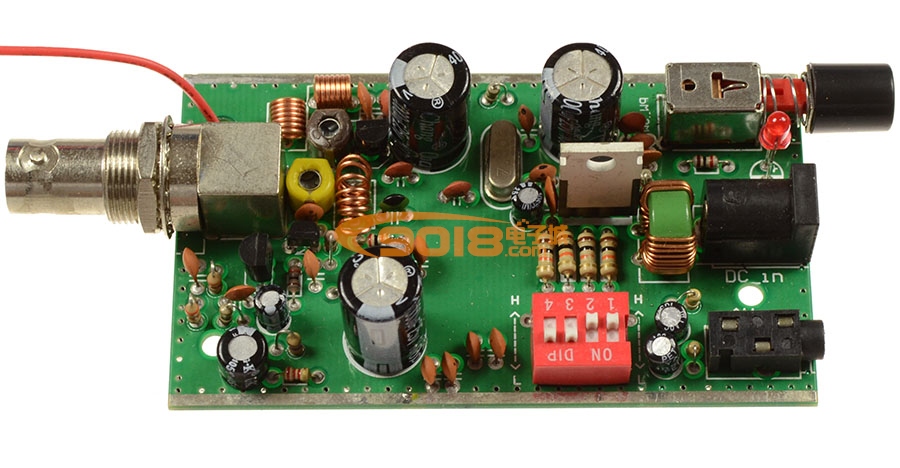

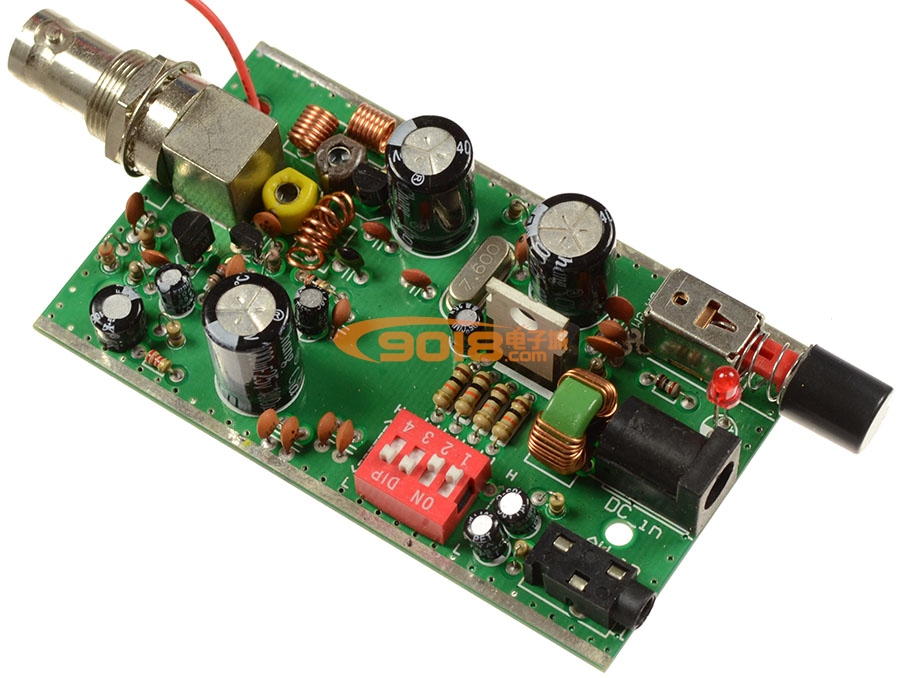

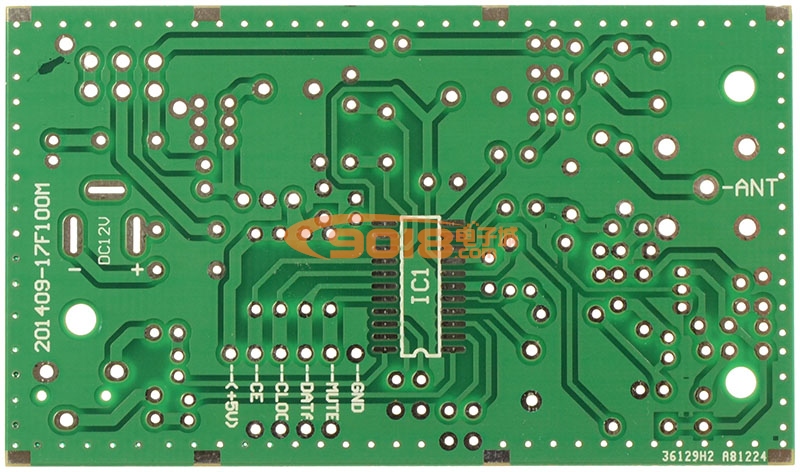

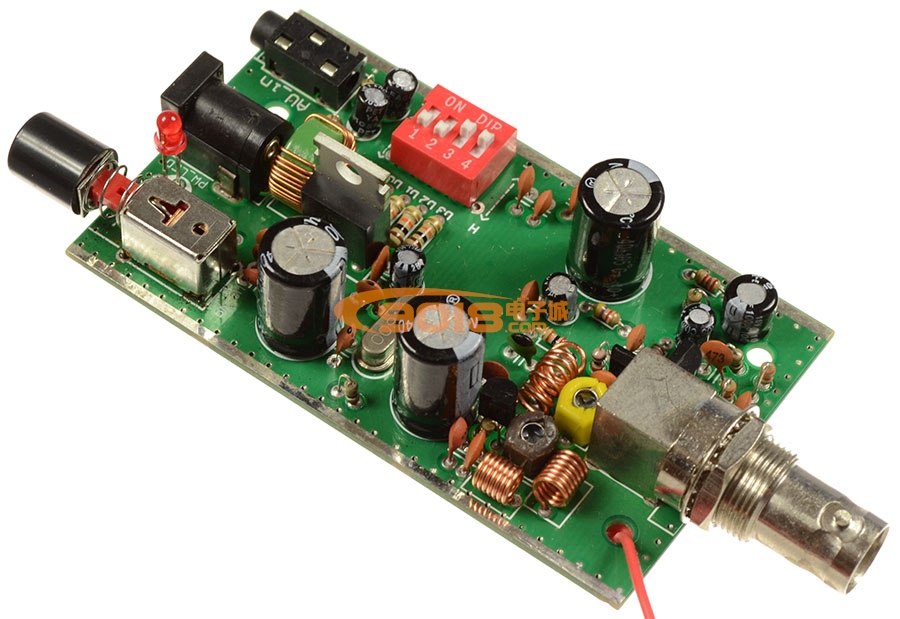

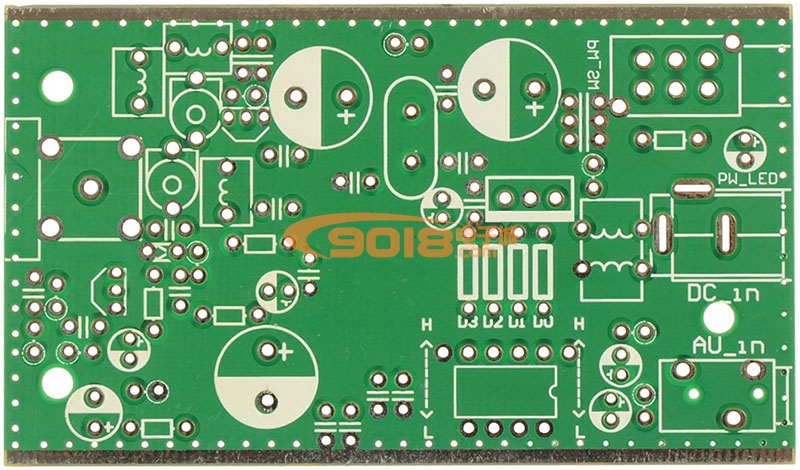

该发射板为套件,需自己焊接调试,该发射板采用精制双面板,电路板的外形尺寸为90x56mm,工作电压9-12V,高频电路采用锁相环调频立体声发射集成电路BH1417F,工作频率相当稳定,不因人体感应而产生频率飘移,工作频率由拨码开关控制,采用1.1米的拉杆天线其发射距离在开阔地带约100米;射频率可调试为低端87.7,87.9,88.1,88.3,88.5,88.7,88.9七个频率可选或高端106.7,106.9,107.1,107.3,107.5,107.7,107.9七个频率可选。适合学校辅导学生无线电教学或无线电爱好者组装,配套安装调试说明书(包括原理图,装配图及调试说明),不配套音频传输线。本套件亦适用于BH1415F集成电路,只是单片机控制部份需由买家自己设计,如采用BH1415F,请在购买时备注说明将BH1417F换成BH1415F,价格不变。采用BH1415F的实战经验参考:先做好采用BH1417F的电路,调试成功后将BH1417F和拨码开关焊下,换上BH1415F,接上编程部份电路,这样可确保硬件部份工作起码是正常的,注意,BH1415F一定要焊接好哦!本产品为专业厂家成品未组装散件,质量精良,采用优质高频专用电子元器件,PCB板焊盘均已镀锡,保证焊接质量,组装为成品可直接投放市场,非一般学生实训套件质量可比。
