M51134P低音炮前级板数字超重低音板低通滤波激励器电子分频低音炮功放前置板

商品货号：000495401

商品品牌：国产

销售价：¥36.00 （不含配送费用）

商品评分：8 （共 3 人评论，19 个咨询）

类型：未选择

印刷板+散件选中

您已选择：请选择类型

抱歉！此商品已下架。请浏览其它类似商品..

搭配商品

全新原装M51134P集成块数字超重低音IC 低通滤波激励器集成电路

销售价：¥15.00

商品详情

配送费用

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

什么是超重低音？未接触过真正超重低音的人士往往误认为一般音响系统必能放出重低音，其实，真正的超重低音即使存在，也是不容易听到的，因为我们听到那震荡人心的低音只是200Hz左右的中低音，真正的超重低音是指频率低于100Hz的音频，如直升机螺旋桨的声音，爆炸时产生的震动声……这些声音你会感到一种似乎不属于声音的振动，这就是超重低音了，如果整个系统你只开重低音或许你会觉得只是一种不属于声音的振动。但是在欣赏电影故事片，特别是一些情节紧张，场面激烈的战斗、打斗片，如果缺乏重低音的宣染，现场逼真的震撼感将无法真正去重现，更欠缺荡气回肠的感染力，可见重低音的重要性。

M51134P是日本三菱公司专门为AV影音系统开发的专用重低音检测加强电路，该IC采用20脚双列直插封装，其内部包括：频率检测、调整器、电平检测、低通滤波运放、VCA压控放大器等。工作原理是采用数码滤波方式检测输入信号中的低频成分的电平高低，加强相应低频成分并进行低频动态扩展（由压控放大器完成），由此看出，其工作原理与一般的低通滤波器形式的重低音加强电路是不同的，一般的低通滤器电路提供的重低音信号听感上软绵无力，而M51134P提供的重低音效果有强烈的震撼感，特别是雷声、炮声、爆炸声等方面尤显优点。另外，M51134P只检测低于120Hz的信号，如果输入信号中无低于120Hz的成分，则该电路无任何输出，这一点在使用中要注意，不属故障。

M51134P工作电压7-18V（型值12V），输出噪音低（-93dBV）。本板实际应用时接一个5W以上、次级12V以上的变压器即可工作，作低音炮的扬声器口径要大且功率也大，箱体要坚固，板材要厚才能获得效果，箱体外型及尺寸视个人喜好而自行设计。关于超重低音震撼的宣染，荡气回肠的感染力等试听效果让发烧友们自己去实践，去感受吧！

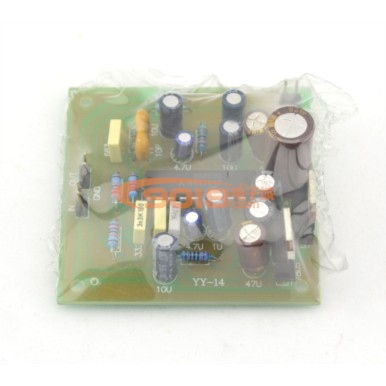

本板通过数码式检测及加强120Hz以下低音，可用于驳接后级功放板，以组成低音炮功放系统。本板PCB板采用优质精制环氧树脂镀金玻纤板(FR-4)，品质精良。
印板尺寸：55×55MM
带有整流：无
工作电压：DC单12-15V

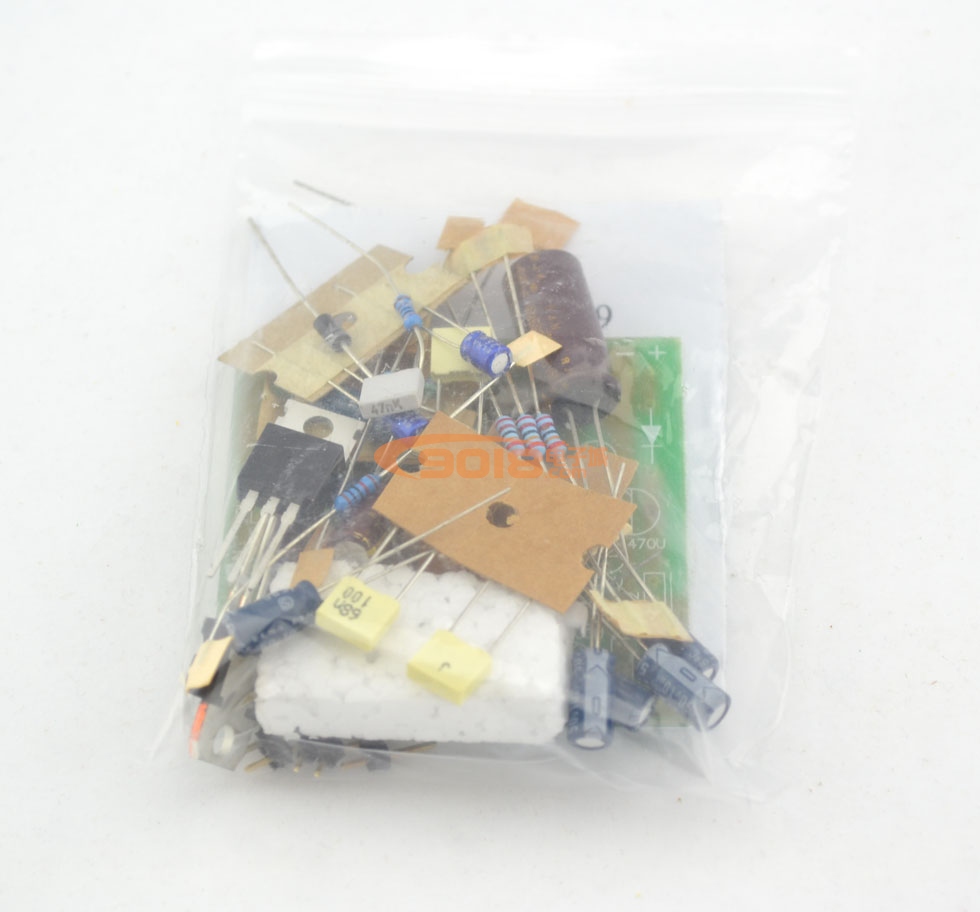

用料清单：

品名	规格	数量
IC	M51134P	1个
PCB板	M51134线路板	1块
三端稳压	7805	1个
三端稳压	7812	1个
二极管	IN4001	1个
针插	2脚	3组
电阻	720K	1个
电阻	2K	1个
电阻	10K	1个
电阻	33K	1个
电阻	56K	1个
电阻	220K	3个
电容	10P	1个
电容	473	1个
电容	3300P	1个
电容	683	2个
电容	2.2uF	2个
电容	10uF	3个
电容	100uF	2个
电容	4.7uF	2个
电容	47uF	2个
电容	470uF	1个
