发烧功放板系统

M51134P+NE5532低音炮前级板 数字超重低音板 低通滤波激励器 电子分频 低音炮功放前置板

商品货号:001923501

商品品牌:国产

销 售 价:¥75.00 (不含配送费用)

类型:
  • 成品板选中
您已选择:
我要购买: 套(限购 500 套)

搭配商品

  • EI型交流电源变压器 15W/VA AC220V 转双 12V*2 0.63A
    EI型交流电源变压器 15W/VA AC220V 转双 12V*2 0.63A
    销售价:¥30.00
  • 优质音频信号输入/输出两芯屏蔽线 单3PIN插头 长度35CM
    优质音频信号输入/输出两芯屏蔽线 单3PIN插头 长度35CM
    销售价:¥1.80
  • 优质音频信号输入/输出单芯屏蔽线 单2PIN插头 线长35CM 1条价
    优质音频信号输入/输出单芯屏蔽线 单2PIN插头 线长35CM 1条价
    销售价:¥1.50

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。



    什么是超重低音?未接触过真正超重低音的人士往往误认为一般音响系统必能放出重低音,其实,真正的超重低音即使存在,也是不容易听到的,因为我们听到那震荡人心的低音只是200Hz左右的中低音,真正的超重低音是指频率低于100Hz的音频,如直升机螺旋桨的声音,爆炸时产生的震动声……这些声音你会感到一种似乎不属于声音的振动,这就是超重低音了,如果整个系统你只开重低音或许你会觉得只是一种不属于声音的振动。但是在欣赏电影故事片,特别是一些情节紧张,场面激烈的战斗、打斗片,如果缺乏重低音的宣染,现场逼真的震撼感将无法真正去重现,更欠缺荡气回肠的感染力,可见重低音的重要性。

      M51134P是日本三菱公司专门为AV影音系统开发的专用重低音检测加强电路,该IC采用20脚双列直插封装,其内部包括:频率检测、调整器、电平检测、低通滤波运放、VCA压控放大器等。工作原理是采用数码滤波方式检测输入信号中的低频成分的电平高低,加强相应低频成分并进行低频动态扩展(由压控放大器完成),由此看出,其工作原理与一般的低通滤波器形式的重低音加强电路是不同的,一般的低通滤器电路提供的重低音信号听感上软绵无力,而M51134P提供的重低音效果有强烈的震撼感,特别是雷声、炮声、爆炸声等方面尤显优点。另外,M51134P只检测低于120Hz的信号,如果输入信号中无低于120Hz的成分,则该电路无任何输出,这一点在使用中要注意,不属故障。

    M51134P工作电压7-18V(型值12V),输出噪音低(-93dBV)。本板实际应用时接一个10W以上、次级双12V(或15V*2)以上的变压器即可工作,作低音炮的扬声器口径要大且功率也大,箱体要坚固,板材要厚才能获得效果,箱体外型及尺寸视个人喜好而自行设计。关于超重低音震撼的宣染,荡气回肠的感染力等试听效果让发烧友们自己去实践,去感受吧!

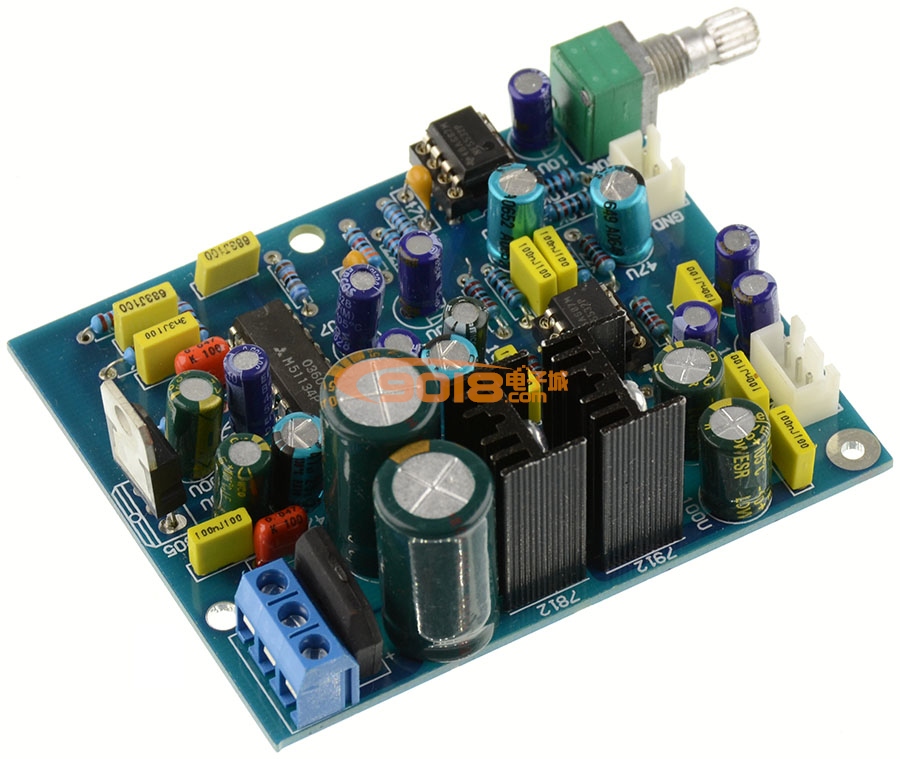

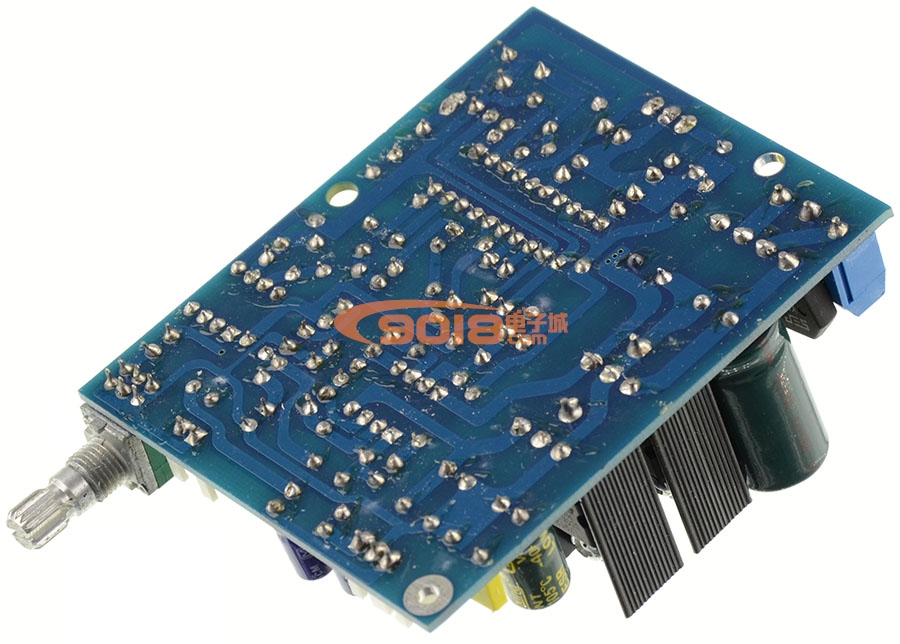

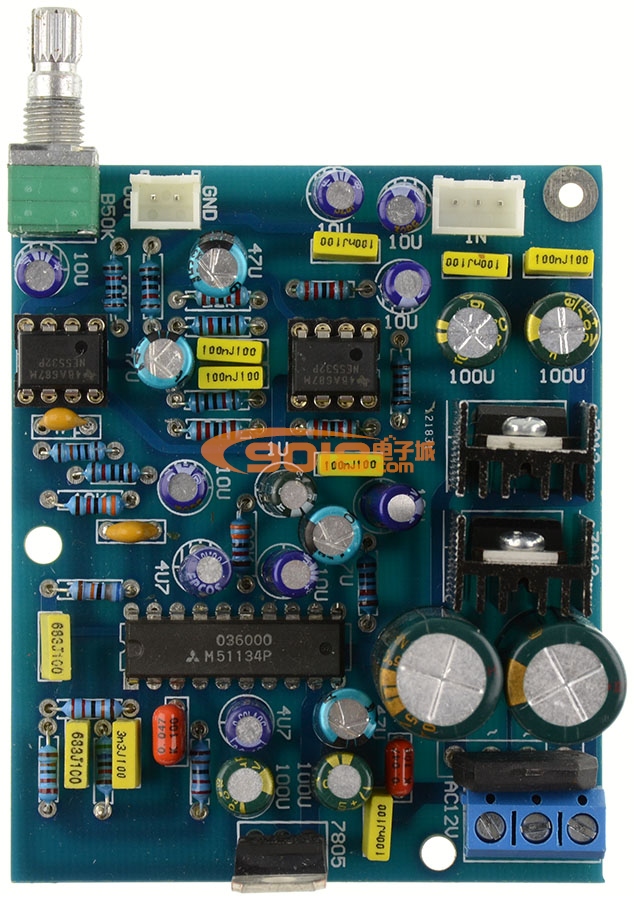

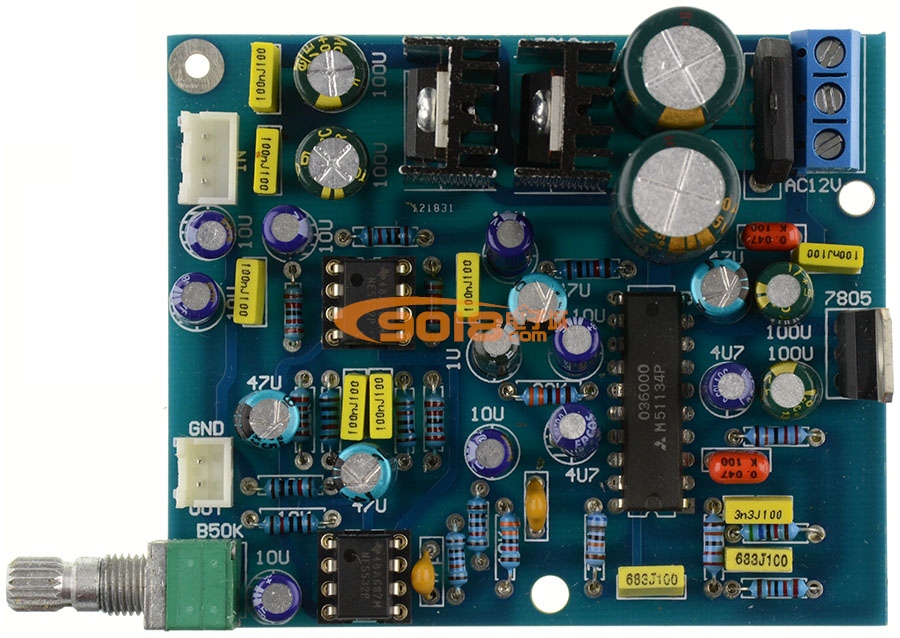

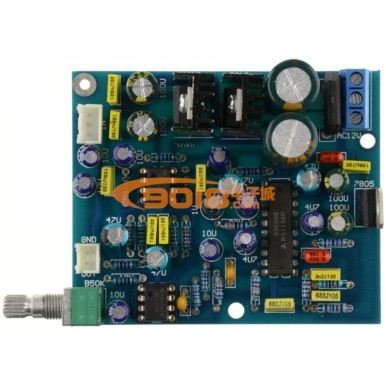

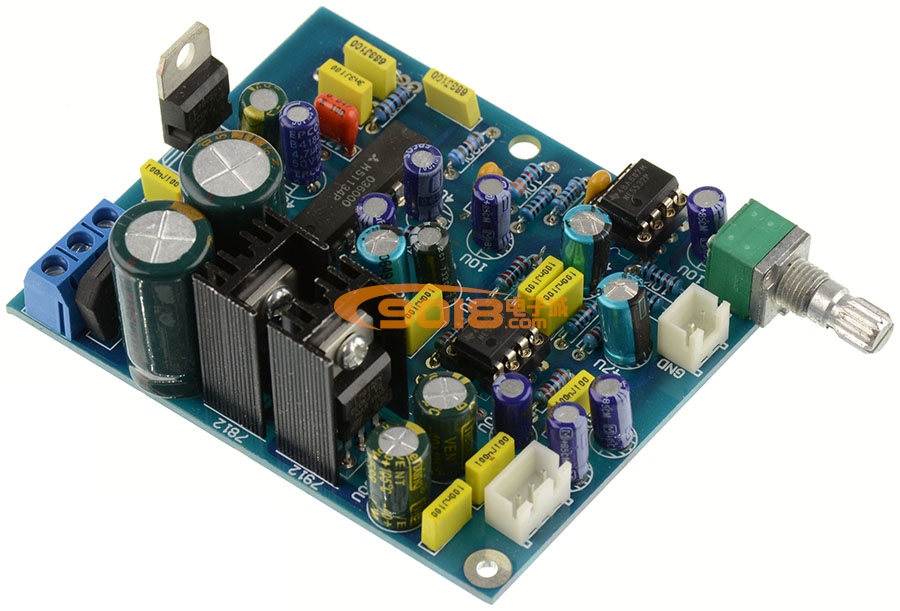

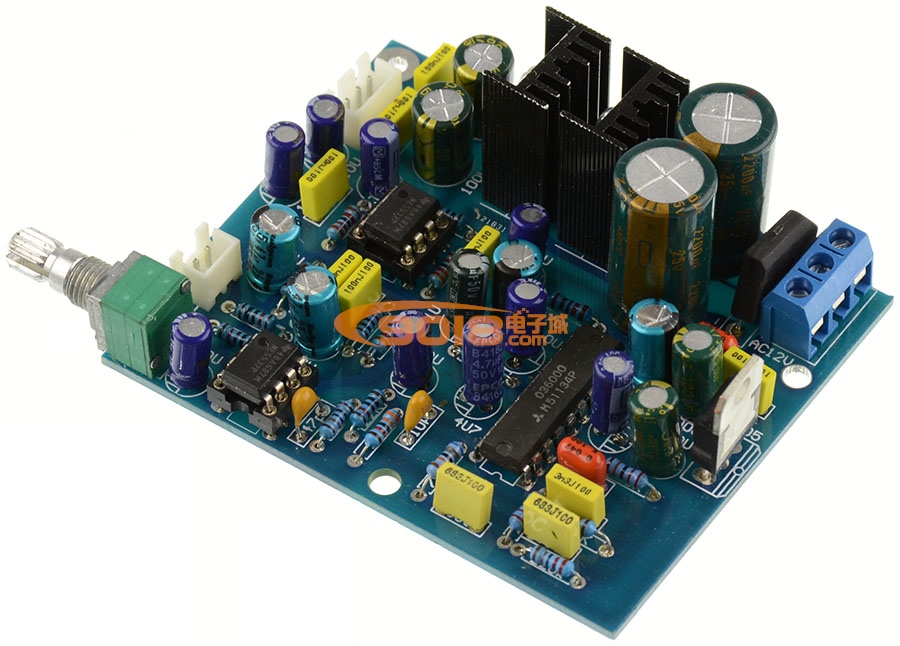

本板通过数码式检测及加强120Hz以下低音,并添加NE5532放大,令低音更为澎湃振撼,可驳接纯后级功放板,以组成低音炮功放系统。

注:实物可能会有所区别,例如增减、更换个别零件,或者元件品牌、颜色略有差异,不能作为退换货依据。请购前知悉。

PCB板尺寸:65×80MM
工作电压:AC12V*2(或AC15V*2)
