发烧功放板系统

简易无线话筒电路电子制作套件/散件(9018高频三极管FM调频发射)

商品货号:001007401

商品品牌:三彩

市 场 价:¥4.00

销 售 价:¥3.50 (不含配送费用)

商品评分:8 (共 5 人评论,12 个咨询)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 7857 套)

搭配商品

  • 头戴式FM调频无线耳机/英语听力考试/广播接收/收音机
    头戴式FM调频无线耳机/英语听力考试/广播接收/收音机
    市场价:¥55.00
    销售价:¥35.00
  • ZX05集成电路调频调幅收音机套件散件/电子制作套件
    ZX05集成电路调频调幅收音机套件散件/电子制作套件
    市场价:¥35.00
    销售价:¥22.00
  • 2节7号电池盒 带开关 引出线 电池盖
    2节7号电池盒 带开关 引出线 电池盖
    市场价:¥5.00
    销售价:¥3.40

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明
MIC是驻极体话筒,它的作用就是感应空气中声波的微弱振动,并输出跟声音变化规律一样的电信号。本站选用的是灵敏度较高的话筒,一般可以输出几十毫伏以上的音频信号,这个信号足以调制下一级的高频振荡信号的频率。注意:话筒有正负极之分,一般和外壳相通的是负极。
R1是MIC驻极话筒的偏置电阻,有了这个电阻,话筒才能输出音频信号,这是因为MIC话筒内部本身有一极场效应管放大电路,用来阻抗匹配和提高输出能力等作用。
C5是音频信号耦合电容,将话筒感应输出的声音电信号专递到下一级。
C2是Q9018的基极滤波电容,一方面滤除高频杂音,另一方面让Q9018的高频电位为0,对50MHz以上的高频电路来说,Q9018是一个共基极放大电路,这是最后能形成振荡的基础。因为振荡电路的基础条件就是必须具备一定的增益,再就是具备合适相位的反馈(一般是正反馈)。
R2是Q9018的基极偏置电阻,给Q提供一个较小的基极电流,Q将会有一个较大的发射极电流到过R3。由于R2、R3中的电流作用会在各自电阻上产生压降并互相影响,结果会自动稳定在某一数值状态,这就是书上讲的射极跟随器。
R3是Q9018的发射极电阻,这里起稳定直流工作点作用,和C3还组成了高频信号负载电阻作用,也是整个高频振荡回路的一部分。
C8和L组成并联谐振回路,起到选择振荡频率的主要作用, 改变C8的容量或者改变L的形状(包括圈数),可以方便的改变发射频率。
C7是高频信号输出耦合电容,目的是为了让高频信号变成无线电波幅射到天空中。因此,天线最好坚直向上,长度最好等于无线电波频率波长(或者整数倍),四周应该开阔,不要有金属物阻挡。说明:波长等于频率的倒数,频率变化,波长也会变化,再说,天线具体的长度还与电路输出阻抗、天线粗细等等有关,在业余情况下,随便接一段电线就行了。(如果为了追求最远的发射距离,大家可以自行多做这方面的尝试,本站元件包经过本站技术人员试验,效果是可以轻松达到50米以外的。)
C6是反馈电容,电路起振的关键元件就是它了。分析本电路的高频状态时,集电极是输出,发射极是输入,输出信号通过C6加到输入端,产生强烈的正反馈,自然就产生振荡了。这实际上也就是书中所说的电容三点式振荡电路。
C1、C4是电源滤波电容,给交流信号提供回路,减小电源的交流内阻。
X1是信号输出端,X2是电源输入端。

二、性能参数
频率范围:88MHz—108MHz
工作电压:DC1.5V—9V

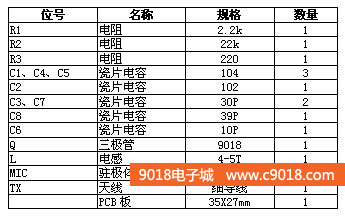

三、元件清单

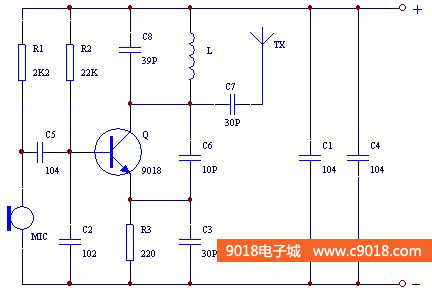

四、电路原理图

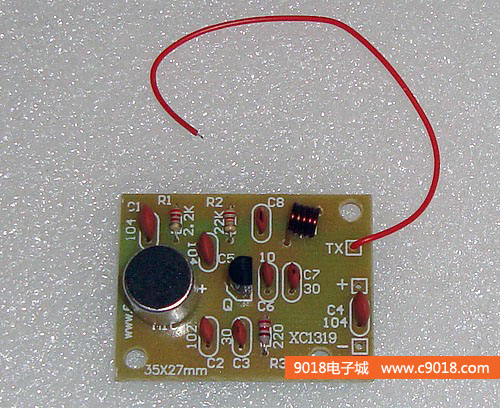

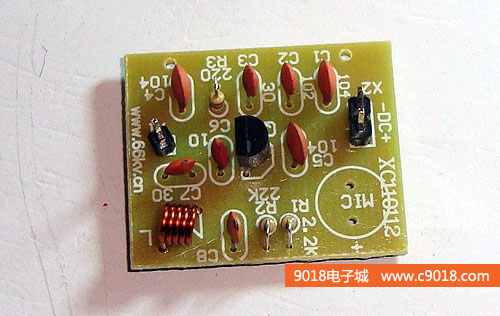

五、焊接好的成品图

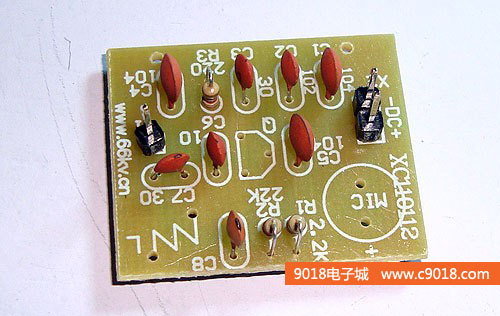

以下内容为:简易无线话筒套件焊接过程(仅供参考)

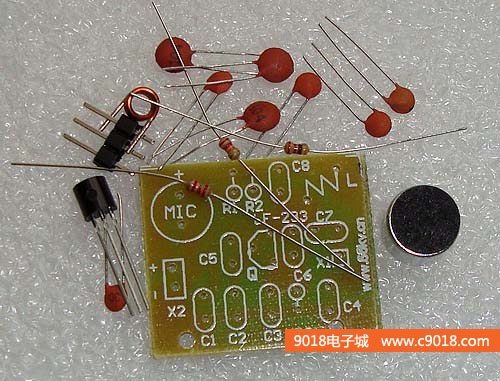

1、检查元件数量,确认无误后方可焊接

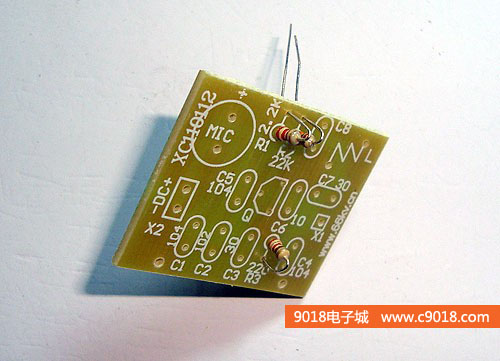

2、焊接电阻

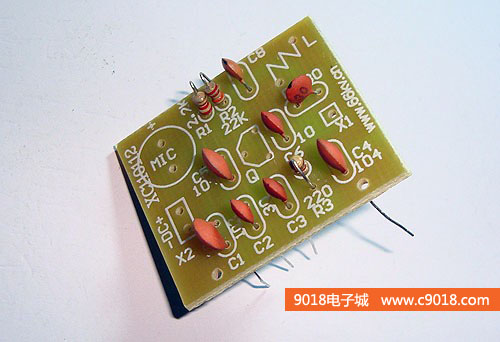

3、焊接瓷片电容


4、焊接插针

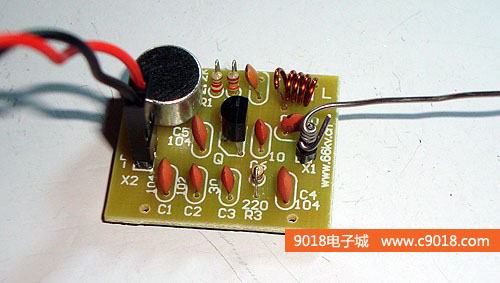

5、焊接电感线圈

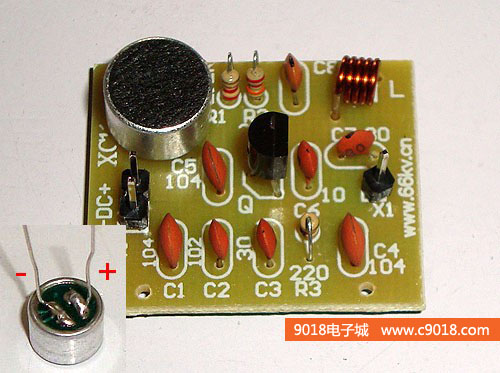

6、最后焊接驻极体话筒,焊接时要注意极性


7、接上电源和天线测试,天线可以采用10-30厘米细导线,套件中没有提供,需要自备。接收设备采用调频收音机,调节简易无线话筒上电感线圈的松紧程度,使收音机上收到话筒的信号。
