发烧功放板系统

HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件

商品货号:001862601

商品品牌:其它品牌

销 售 价:¥32.00 (不含配送费用)

类型:
  • 机盒+印刷板+散件选中
您已选择:
我要购买: 套(限购 1000 套)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

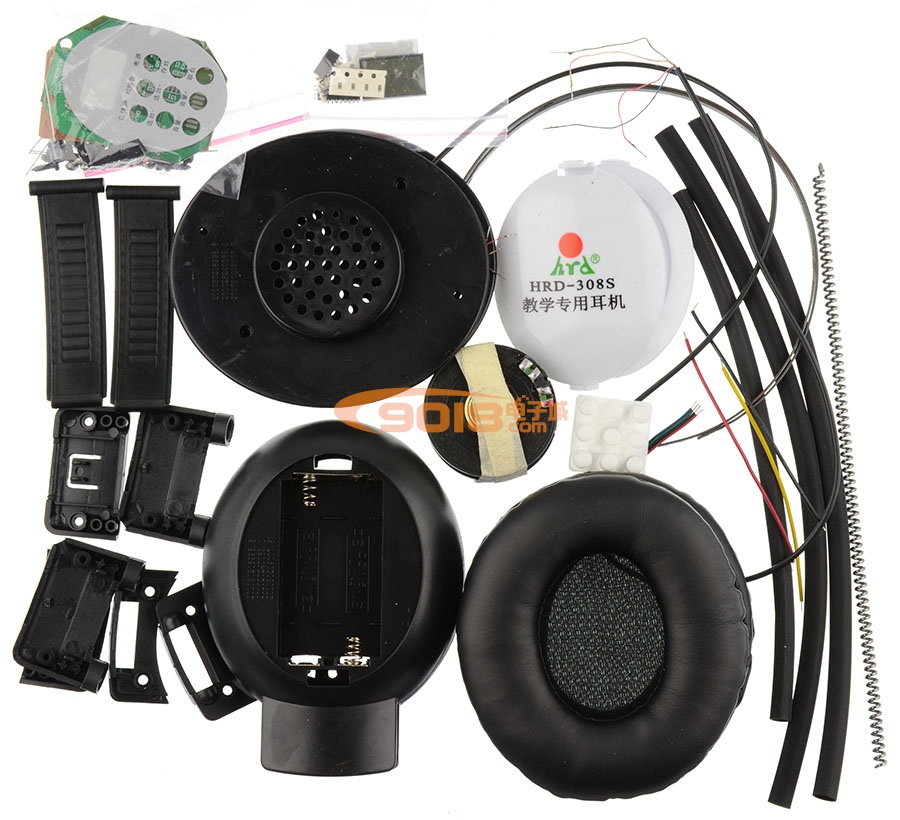

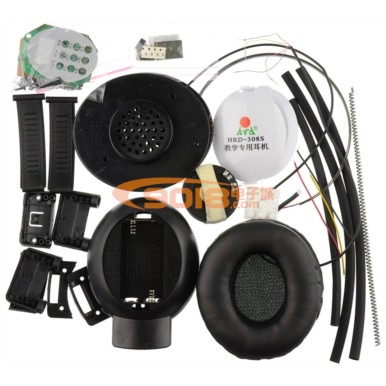

HRD-308S单调频教学耳机实验套件

安装说明:

1.本套件高度集成电路数字调频耳机,具体灵敏度高、一致性好,耗电省、发音宏亮等优点,是学生电子技术的理想实验套件。

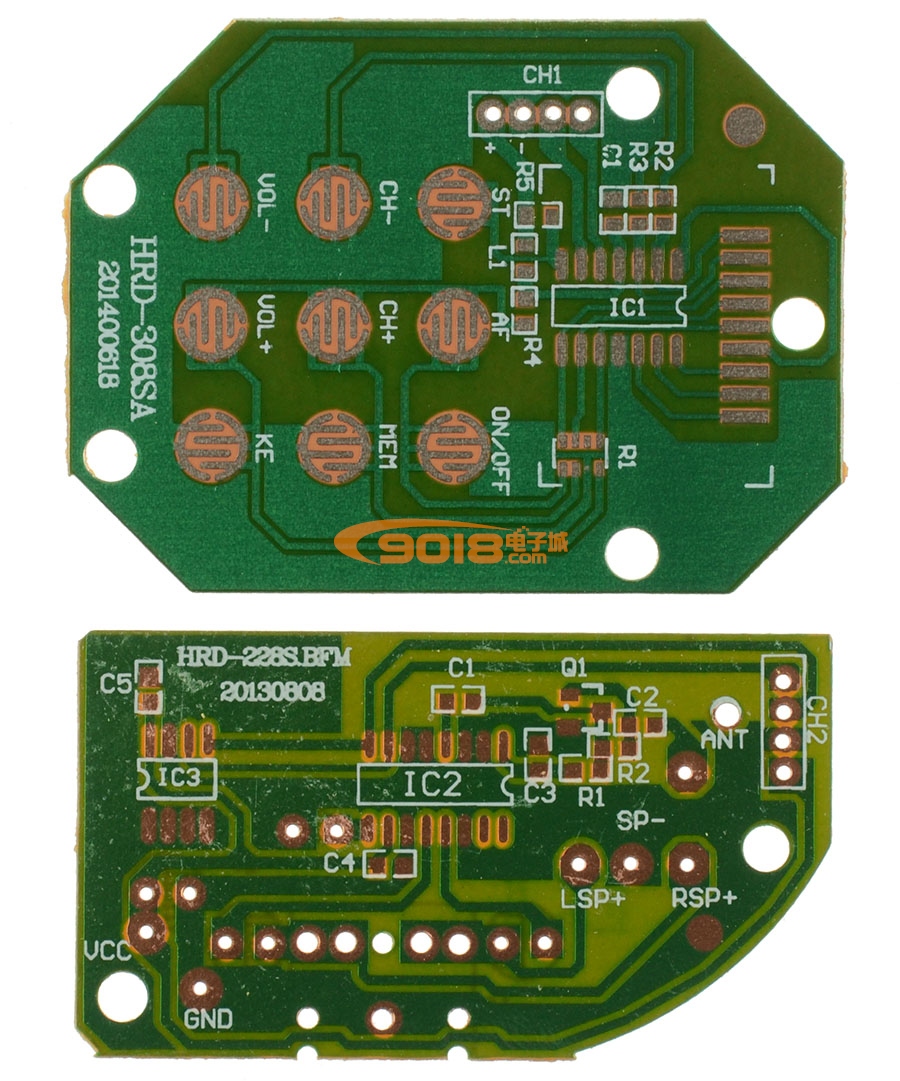

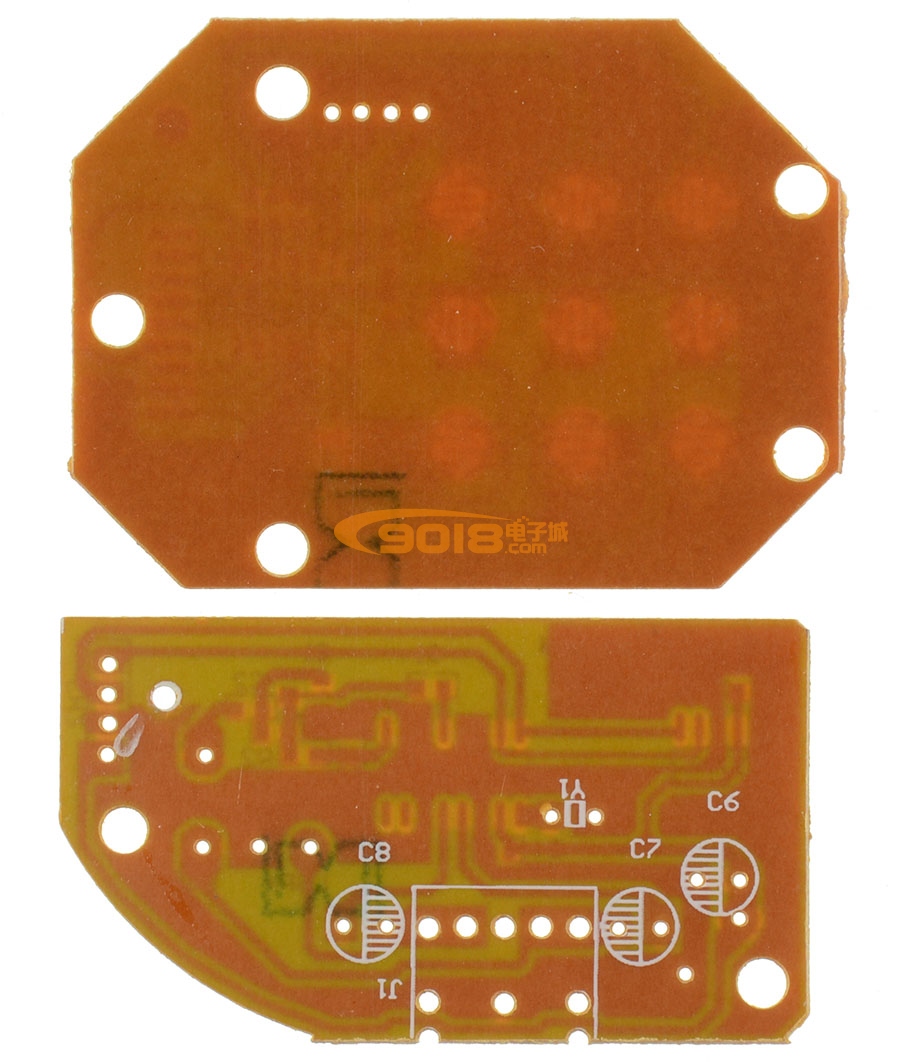

2.HRD-308B板为收音板,调频信号由ANT接收,由C1偶合到集成电路(RDA5807)4脚高放。高放、混频输入回路采用宽带接收,无需调谐通过单片机控制信号来选择电台频率和音量输出控制。工作频段:60-108MHZ。

3.混频、限幅中放、鉴频、功放全部由集成块内部完成。解调出的音频信号由12脚R声道,13脚L声道输出经电解电容C8(R声道).C7(L声道)分别连到R,L喇叭还原成声音信号。10脚是VCC,2 3 5 6 11 14接GND,15 16为空脚,9脚接晶振。电容C9 C5 C4 C3 C2为滤波电容。AT24C02为存储电台芯片。

4.HRD-308A板为控制板,主要控制收音芯片调台,调音量,电源开关和驱动显示器,显示功能。主控芯片SOP-14封装4脚是VCC,11脚是GND,5脚是GND,5脚是时钟信号,6脚是数据信号。7脚复位脚,其它脚为I/O口。电阻R2-R5和REGA4*10K排阻为上拉或下拉点阻。L电感和C5电容组成电源滤波电路显示屏和线路板连是用导电胶连接方式。

5.当拿到本套件后,对照“元件清单”逐一将数量清点一遍,并用万用表将各元件测量一下,做到心中有数。

6.在焊接时请按先焊小元件,再焊大元件,最后再焊集成块的原则进行操作,元件尽量贴这底板,“对号入座”不得将元件插错,由于集成块都采用SOP封装贴片式结构。它的脚排列比较密集,焊接时请用尖铬铁头进行快速焊接,如果一次焊不成功,应等冷却后再进行下一次焊接,以免烫坏集成块,焊完后请反复检查有无虚、假、错焊,有无拖锡短路造成故障,只要按上述要求焊接组装,一装上电池,焊上天线。电源开机,显示屏显示正常,喇叭有“沙沙”声响时,按“选台”键调到电台即可收到FM广播,若收不到广播,请再一次检查电路有没有错误。

7.调试(只要三步)第一步;按“选台+”或“选台-”看显示屏是否显示正常,是否收到广播电台第二步,按“音量+”是否能控制。第三步;“存台”“取台”“校园台”键是否正常。

HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件
HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件

HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件
HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件

HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件
HRD-308S头戴式耳机/调频收音机散件/SMT贴片diy电子教学实训套件
