发烧功放板系统

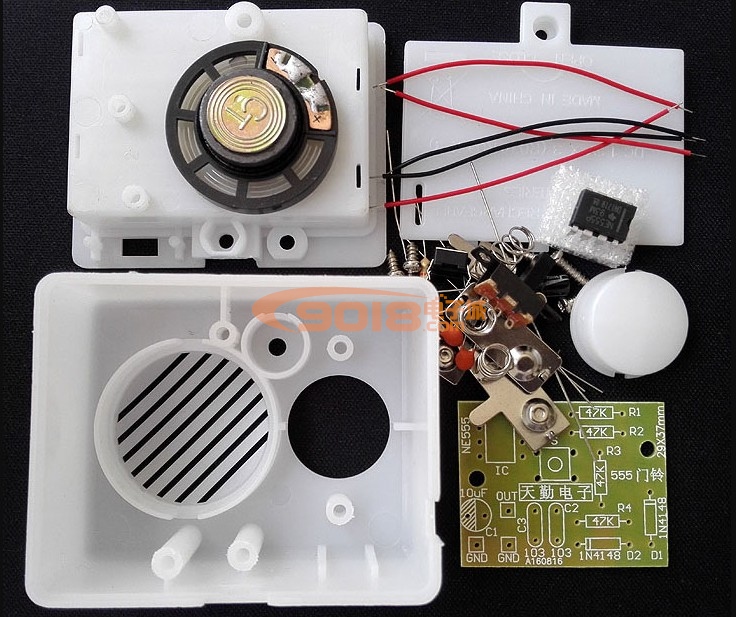

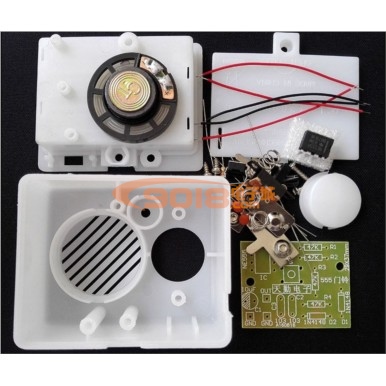

NE555叮咚声门铃电路板散件/电子制作套件 数字集成电路应用教学

商品货号:001008601

商品品牌:三彩

市 场 价:¥9.00

销 售 价:¥7.00 (不含配送费用)

商品评分:10 (共 1 人评论,10 个咨询)

类型:
  • 印刷板+散件选中
  • 成品板选中
您已选择:
我要购买: 套(限购 759 套)

搭配商品

  • 3节5号电池盒 带开关 引出线 电池盖
    3节5号电池盒 带开关 引出线 电池盖
    市场价:¥5.20
    销售价:¥3.60

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明:
本电路是用NE555集成电路接成的多谐振荡器。当按下S1,电源经D2对C3充电,当集成电路4脚(复位端)电压大于1V时,电路振荡,扬声器发出“叮”声。松开按钮S1,C3电容储存的电能经R4电阻放电,但集成电路4脚继续维持高电平而保持振荡,但这时因R1电阻也接入振荡电路,振荡频率变低,使扬声器发出“咚”声。当C3电容器上的电能释放一定时间后,集成电路4脚电压低于1V,此时电路将停止振荡。再按一次按钮,电路将重复上述过程。C3、R4放电时间的长短决定了断开S1后余音的长短,所以要改变余音的长短可调整C3、R4的数值,一般余音不易过长。本电路可采用三节1.5V电池(4.5V)供电,等待电流约为3.5mA,鸣叫电流约为120mA。

二、元件清单:

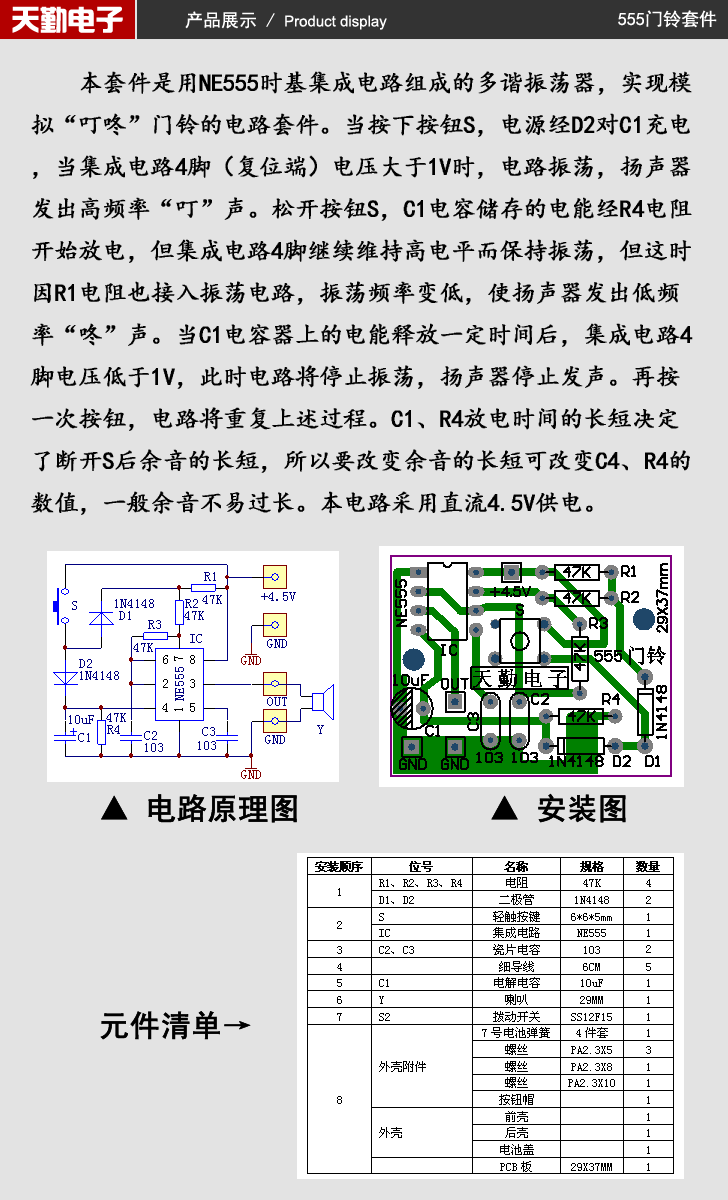

三、电路原理图:


四、焊接好的成品图:


以下内容为:555门铃套件焊接过程

1、对着元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接


2、首先焊接电阻和二极管


3、焊接集成电路插座


4、焊接接线座,先把两个接线座扣在一起再焊接


5、电解电容、瓷片电容、按键,一块焊接


6、最后装上555,这样555门铃套件就焊接完毕了,下一步就是街上喇叭和电源,喇叭套件中提供,电源需要自备


7、对喇叭引线的处理
