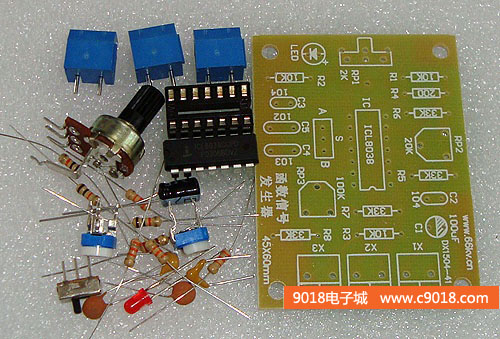

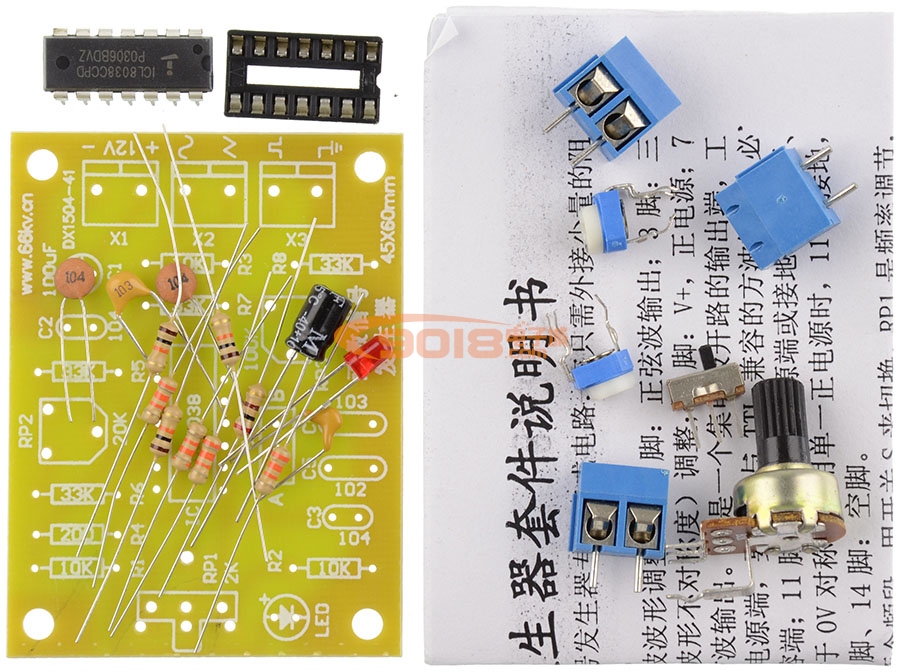

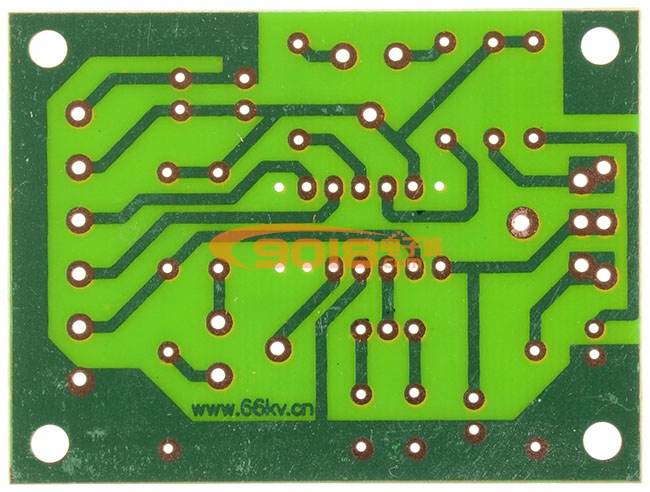

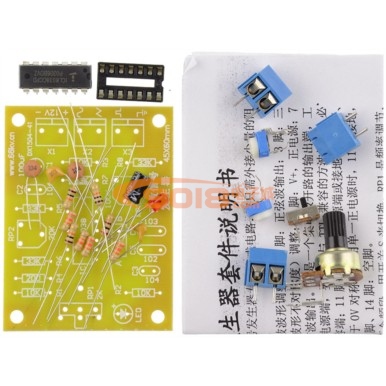

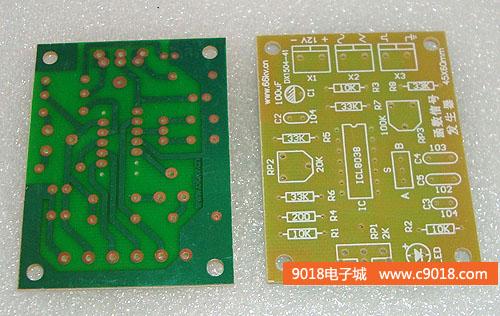

ICL8038函数信号发生器电路套件/DIY电子专业教学散件

热门关键词：无刷电机发烧电容功放板无线耳机电子制作遥控飞机

热门品牌：飞利浦三洋台湾宝工环奇雷柏优利德胜利红美人美嘉欣

ICL8038函数信号发生器电路套件/DIY电子专业教学散件

商品货号：001872201

商品品牌：三彩

销售价：¥15.00 （不含配送费用）

类型：未选择

印刷板+散件选中

您已选择：请选择类型

我要购买：套（限购 10000 套)

商品详情

配送费用

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

一、电路说明
ICL8038是一种性能优良的单片函数信号发生器专用集成电路，它只需外接少量的阻容元件就可以产生正弦波、三角波、和方波。
ICL8038引脚功能：1脚、12脚：正弦波波形调整端；2脚：正弦波输出；3脚：三角波输出；4脚、5脚：频率和占空比（或波形不对称度）调整；6脚：V+，正电源；7脚：频偏；8脚：频率调整输人端；9脚：方波输出。这是一个集电极开路的输出端，工作时应从该引脚接一个负载电阻到相应的正电源端，要得到与TTL兼容的方波输出，必须把负载电阻接到+5V电源；10脚：定时电容端；11脚：V－，负电源端或接地。使用正、负电源时，11脚接负电源，输出波形都相对于0V对称；使用单一正电源时，11脚接地，输出波形是单极性，均匀电压是+VCC/2；13脚、14脚：空脚。

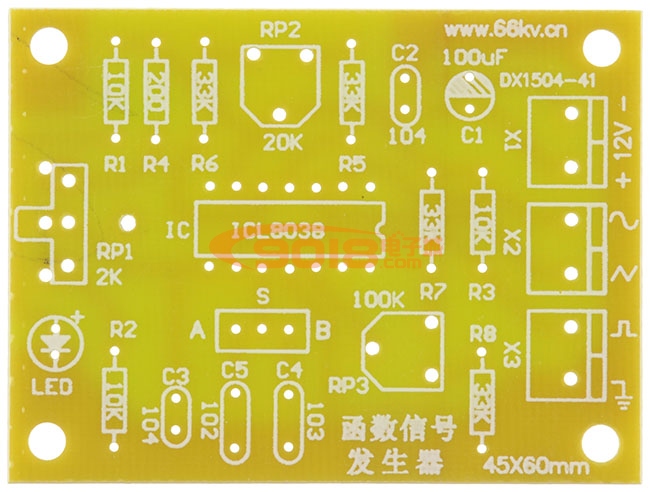

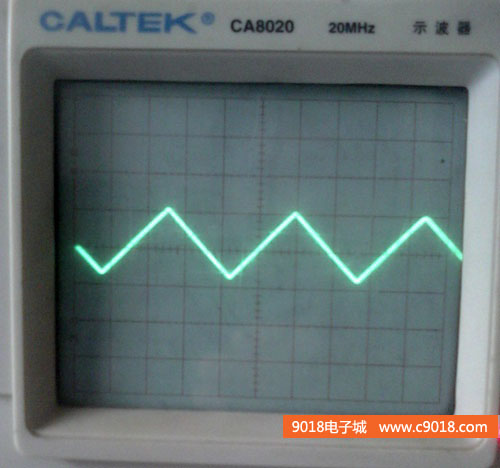

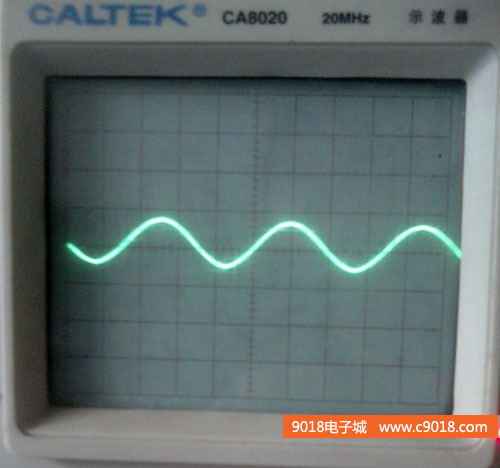

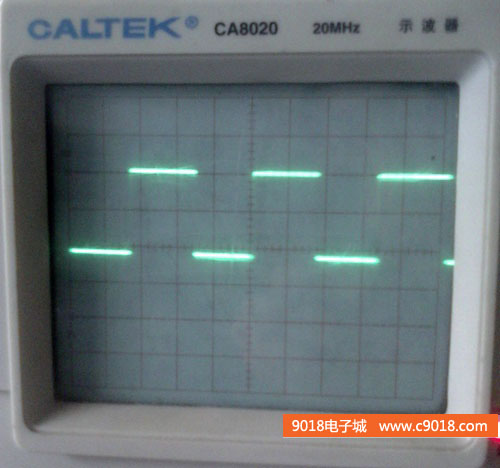

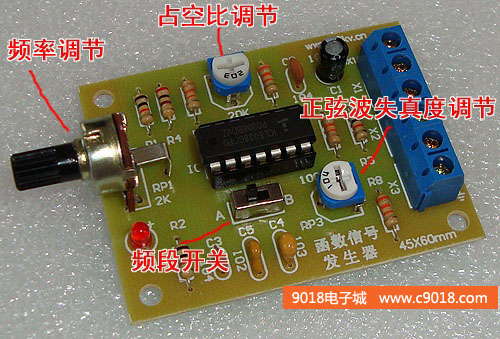

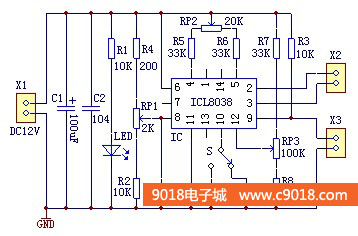

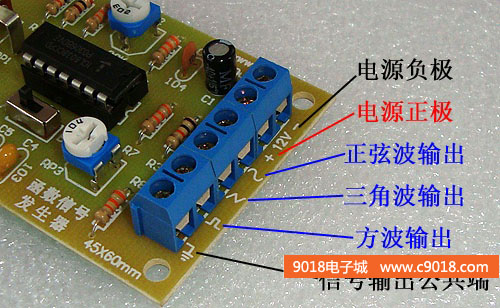

本套件设计的频率范围是50-5KHz，分两个频段，用开关S来切换，RP1是频率调节，RP2是占空比调节，RP3是正弦波失真度调节。电路采用12V单电源供电，由X1输入；X2、X3是波形输出端，可以用示波器观测三种输出波形。

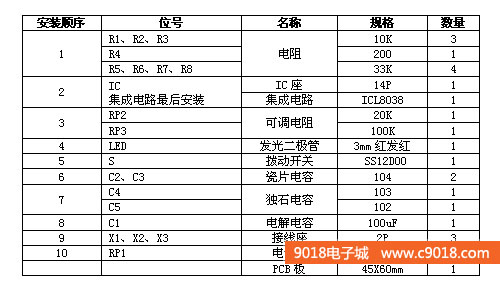

二、元件清单
