180W汽车功放升压开关电源板 单DC12V转正负±25~36V输出 可调压
商品货号：001866201
商品品牌：国产
销 售 价：¥85.00 （不含配送费用）
我要购买： 块（限购 1000 块)
搭配商品
-
180W开关电源板散热器 铝散热片（100*49*90MM）销售价：¥20.00
温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

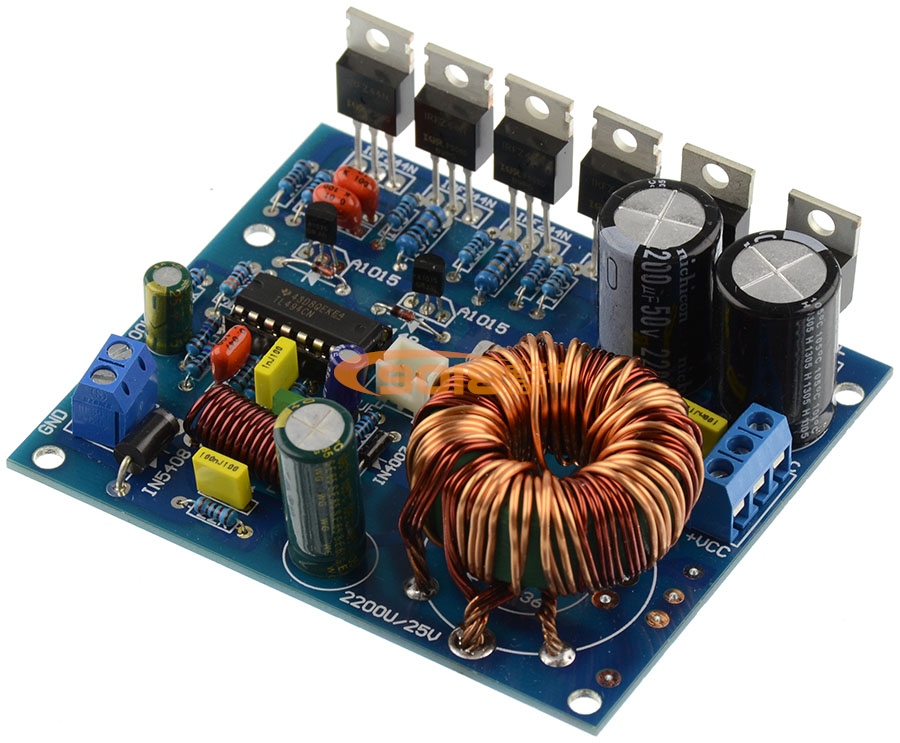

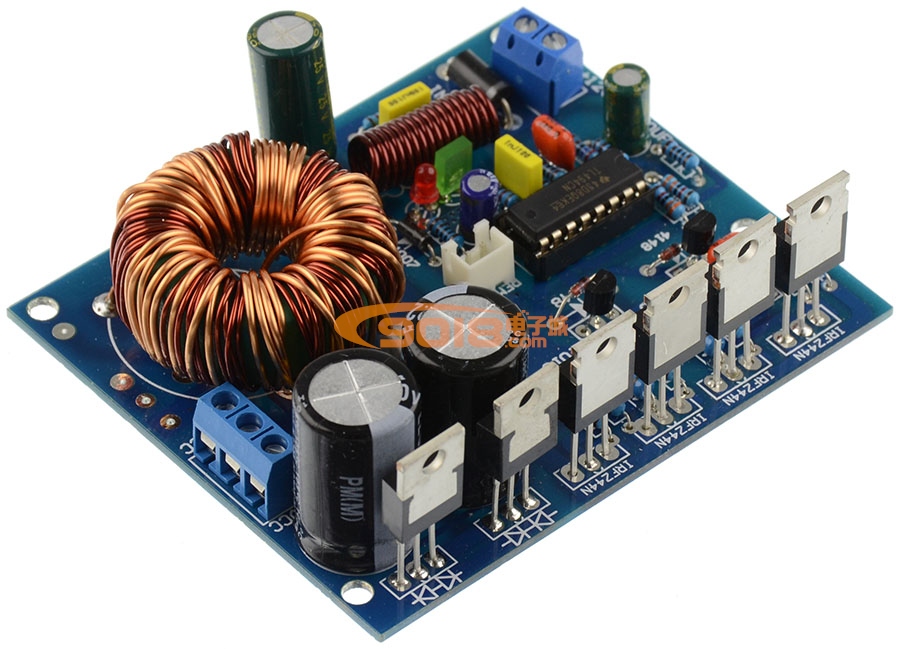

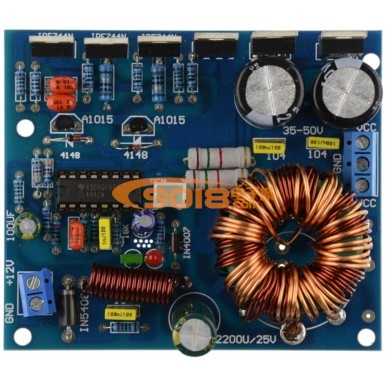

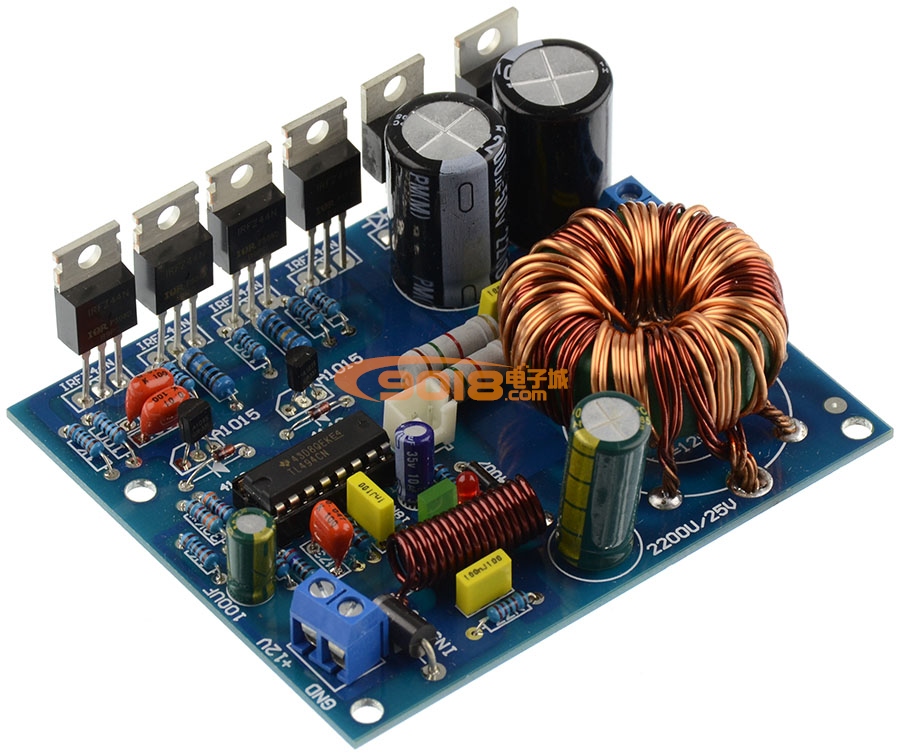

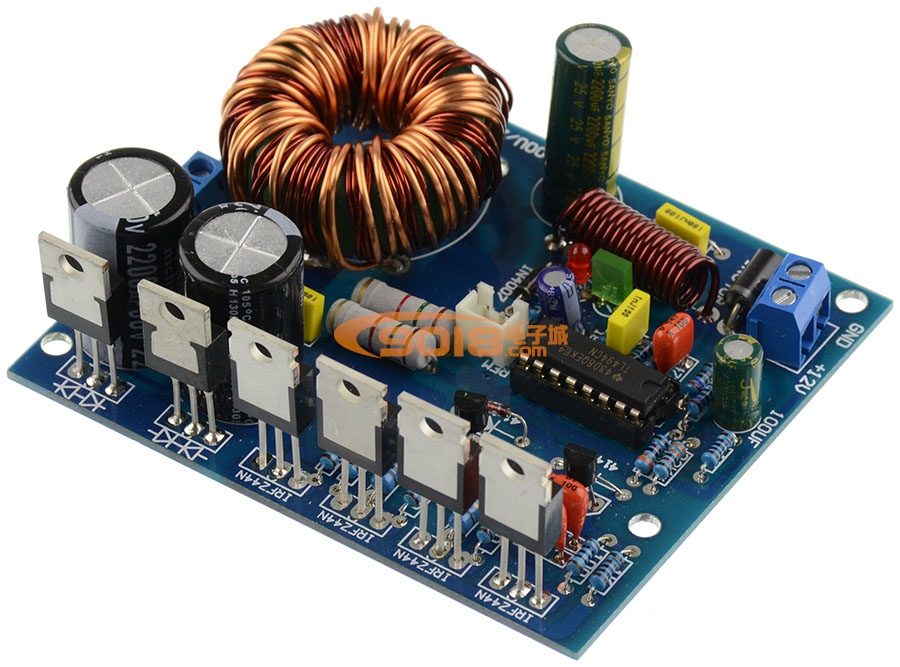

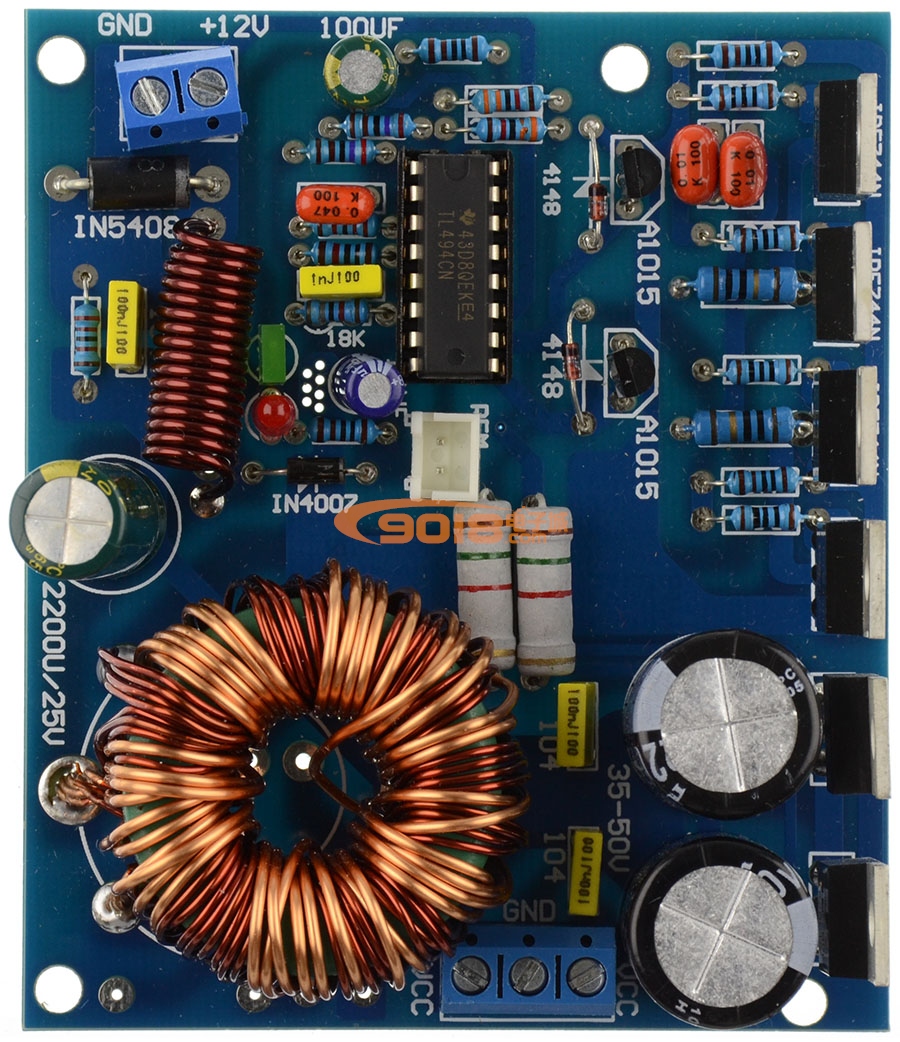

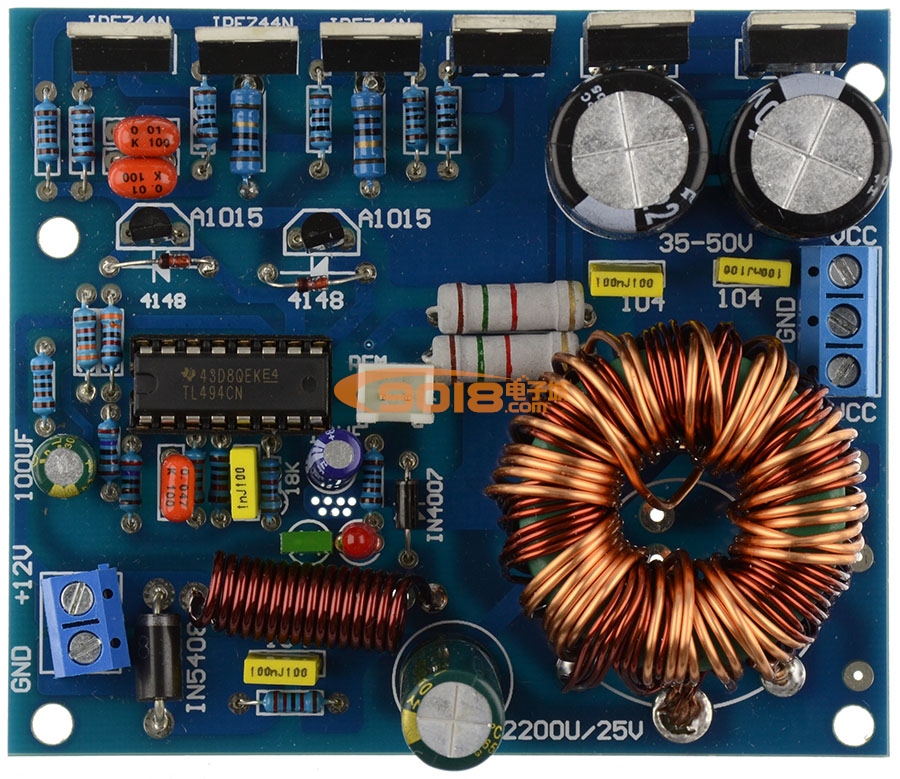

180W 12V升压电源板
（单DC12V转DC±25V~36V可调压）
一、技术参数：
- 输出功率：最大180W
- 输入电压：DC10-14V
- 输出电压：正负DC±25V-36V可调节（通过更换电阻阻值实现），有稳压功能。
- 输出电流：5A
- 适用对象：各类需要正负两组电源（DC25-36V），额定功率在180W以下的功放板等。
- 尺寸规格：长89mm*宽75mm*高40mm
二、使用说明示意图：
三、注意事项：
因电路输入电流较大，连接本板与电瓶之间的导线建议使用铜芯线径Φ2MM（约3平方毫米）以上的多股铜线，否则会影响升压性能，可在输入端串入一个15A保险丝，防止输出短路时电流过大而烧坏本板。本板必须加装一个散热器方可通电使用，体积建议在100*50*30MM以上，安装安毕后用万用表测量三极管金属片与散热器之间的阻值，应为无穷大。
特别注意：板子到手后，请不要立即装上散热器及连接设备使用，也不要连接电瓶等这种大电流大功率电源，应当接上直流12V1A左右小功率电源适配器，一旦极性接反也不致于烧坏板子。请保持空载状态，用万用表测试输出电压是否正常，并且正反电压一致即说明板子无质量问题。然后，就可以安装散热器了，必须在６只功率管和散热器之间加上绝缘垫圈，否则也会烧板。
尊敬的客户：本商品描述图片是随机抽取的样品实物拍摄。因是半成品，产品更新周期较快，每个批次产品元器件品牌和参数、外观标识、接线方式等细节可能会有所变化和调整，您在此处所看到的产品图片与收到的实物大体一致，望您购买前知悉。感谢您的关注，欢迎购买。
