发烧功放板系统

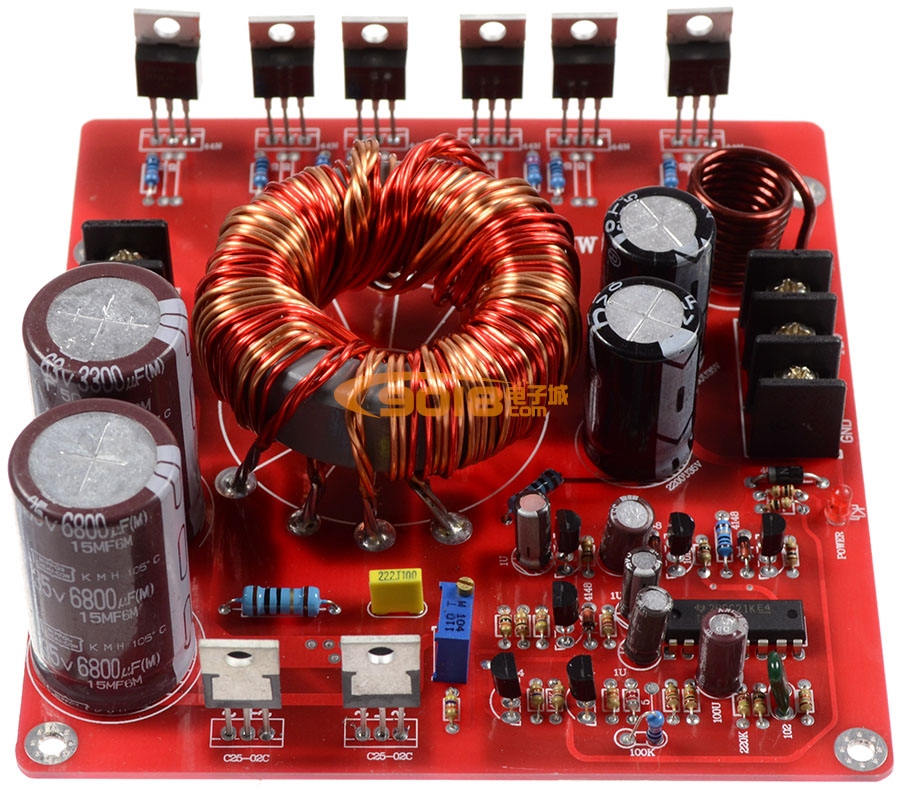

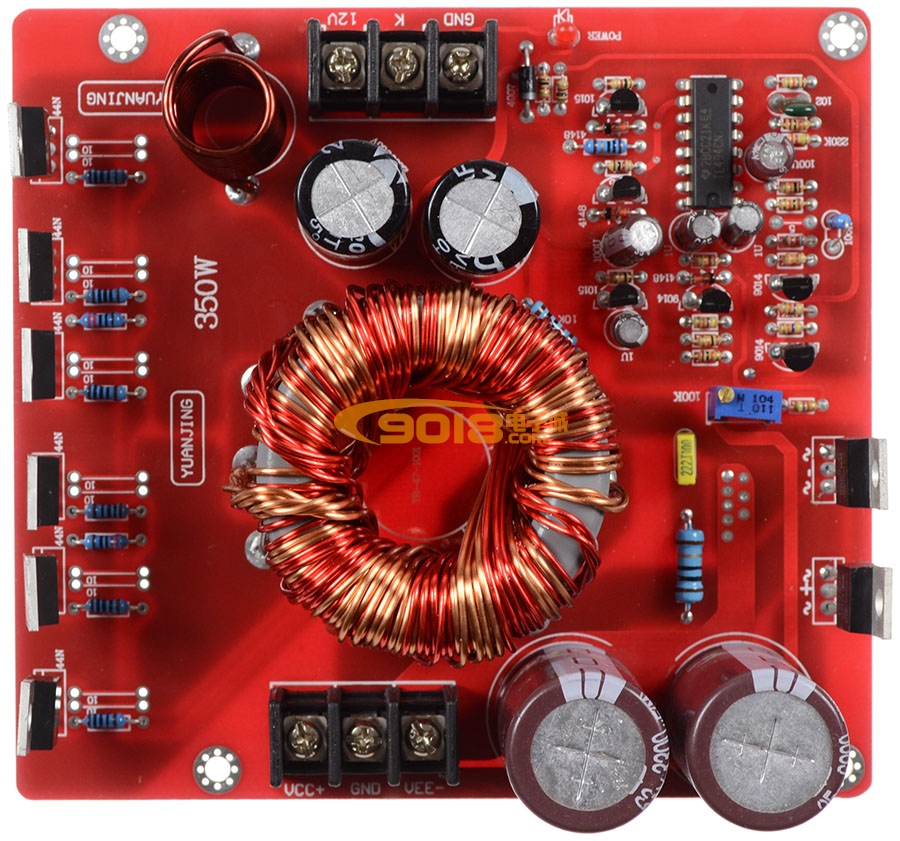

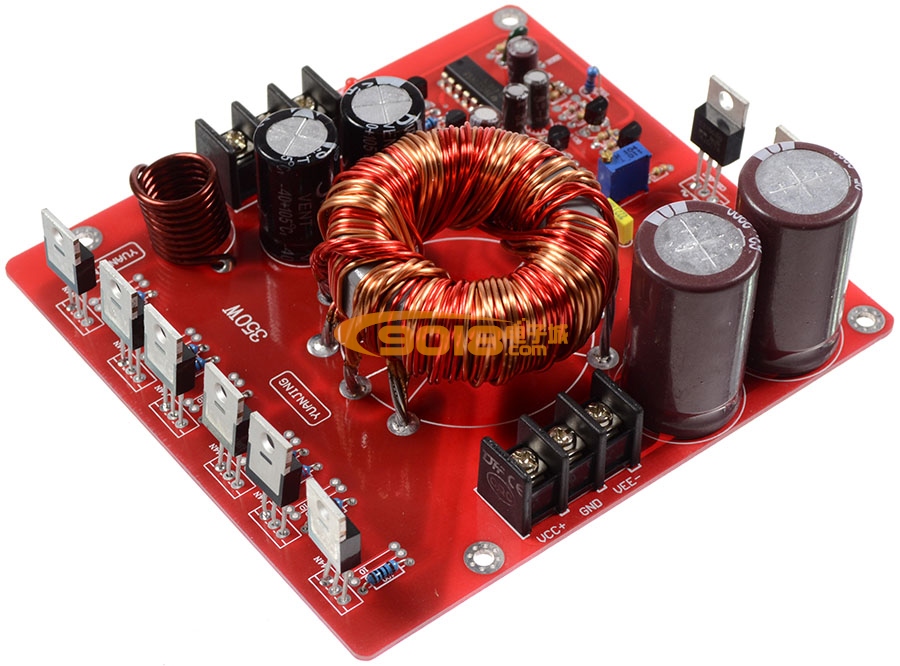

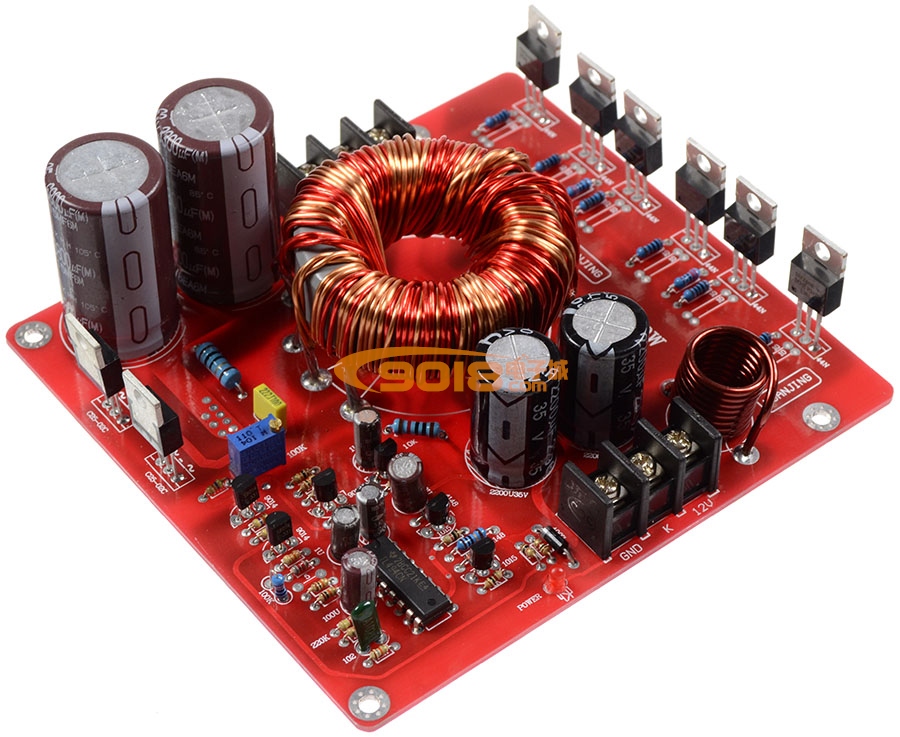

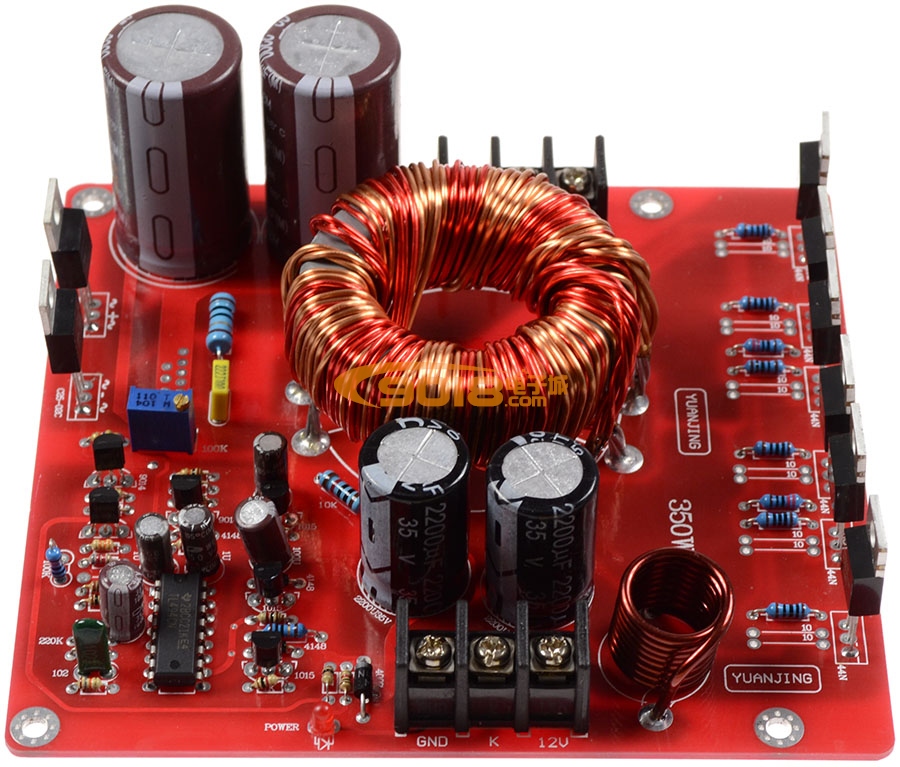

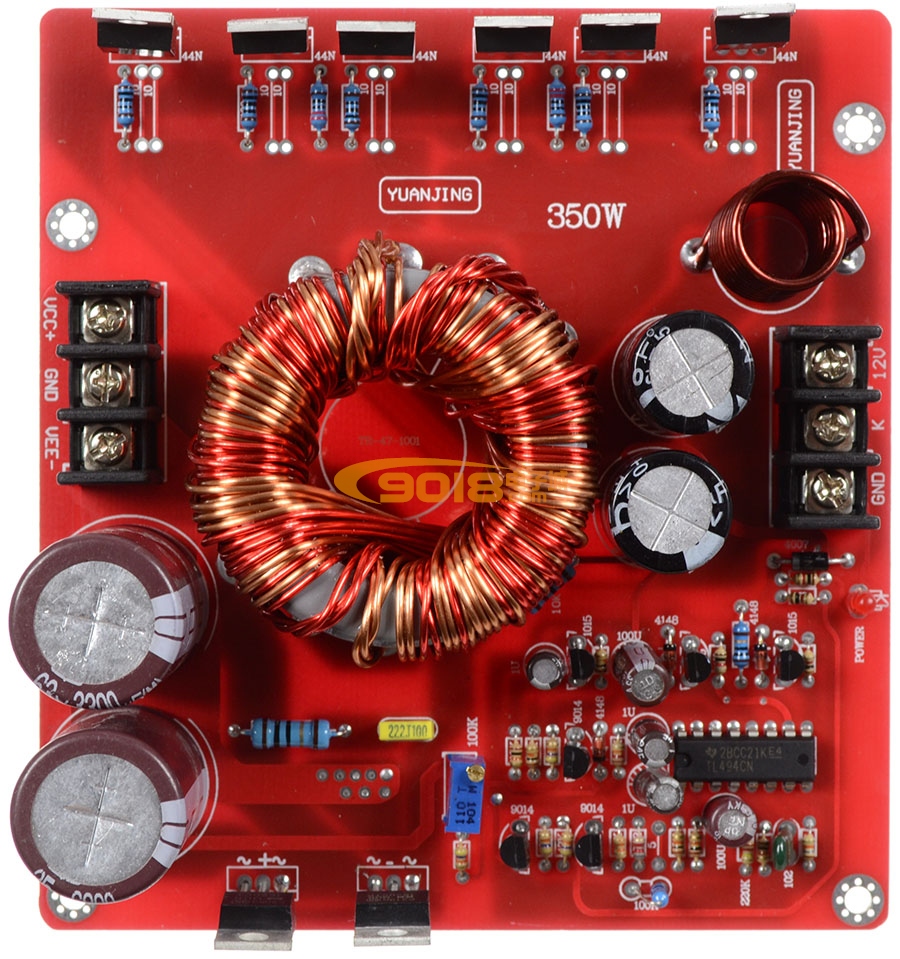

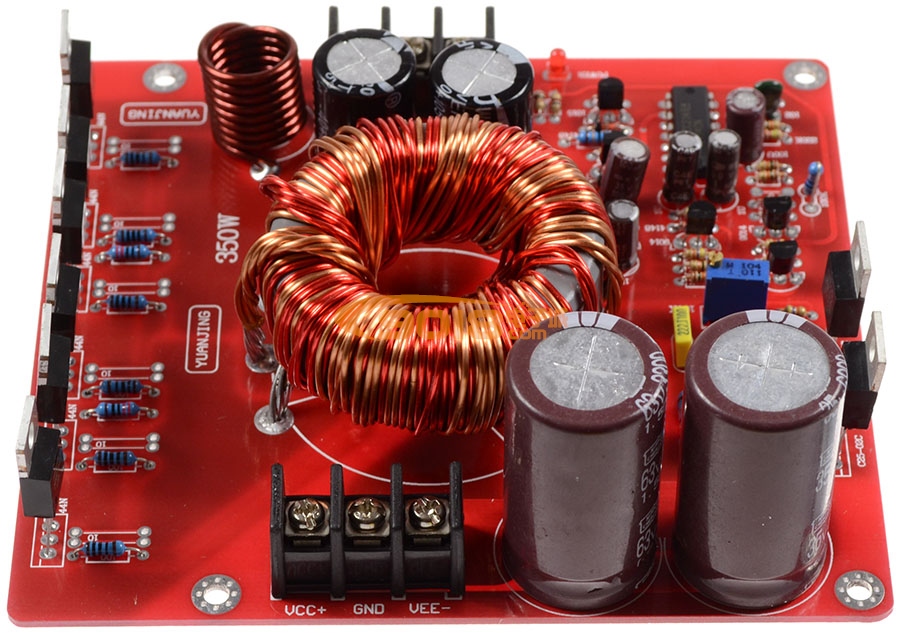

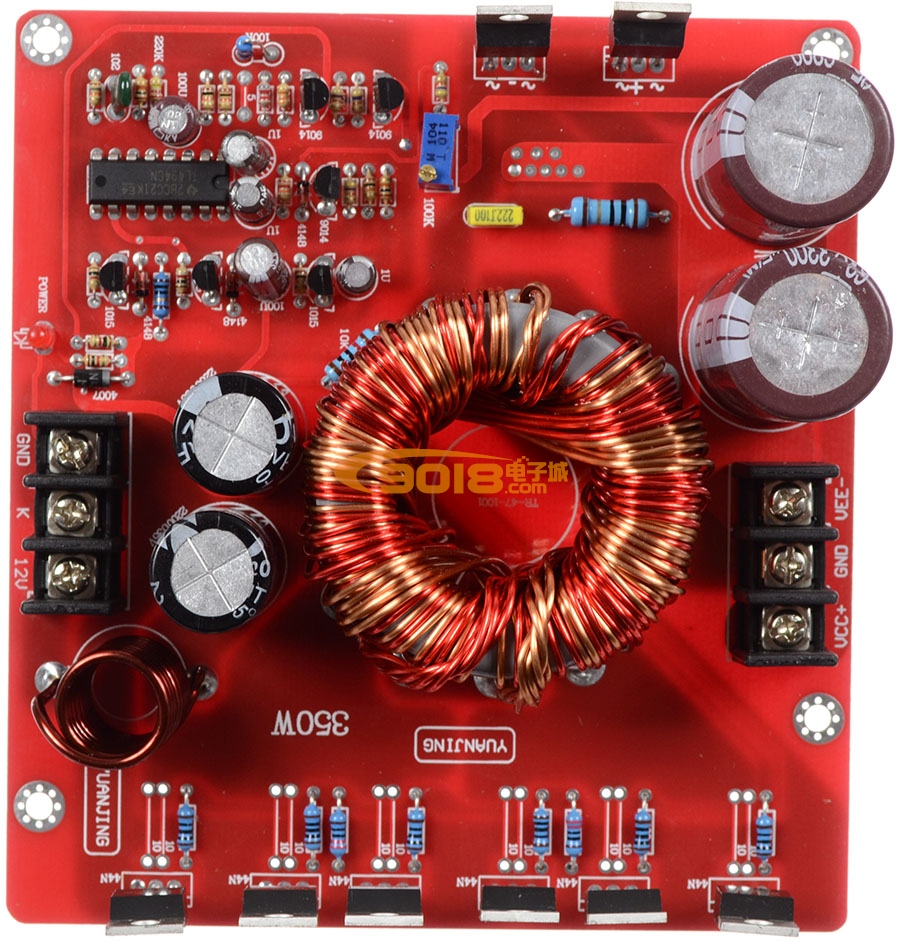

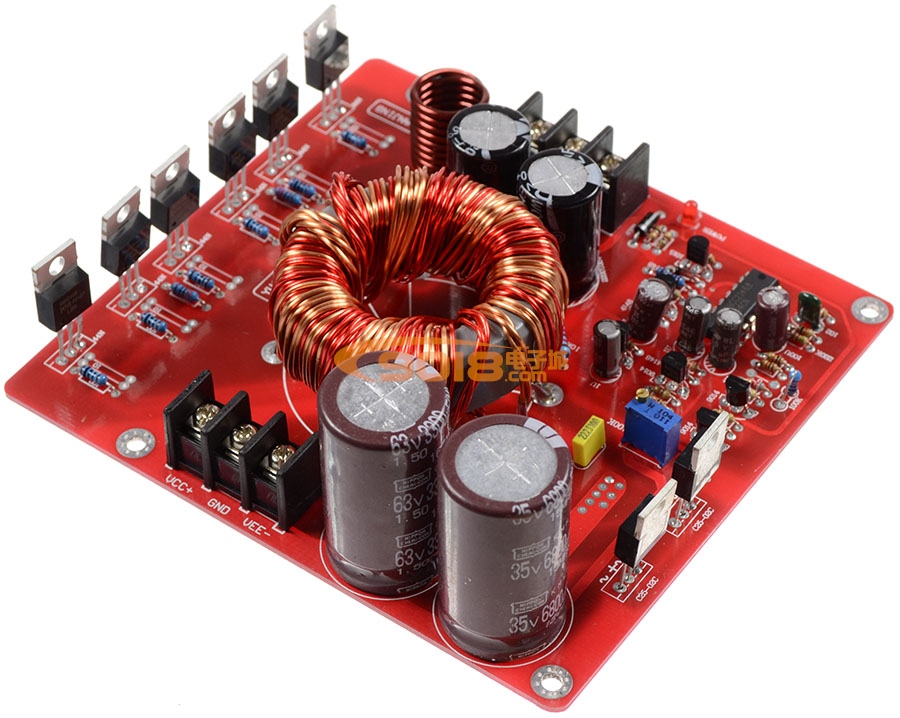

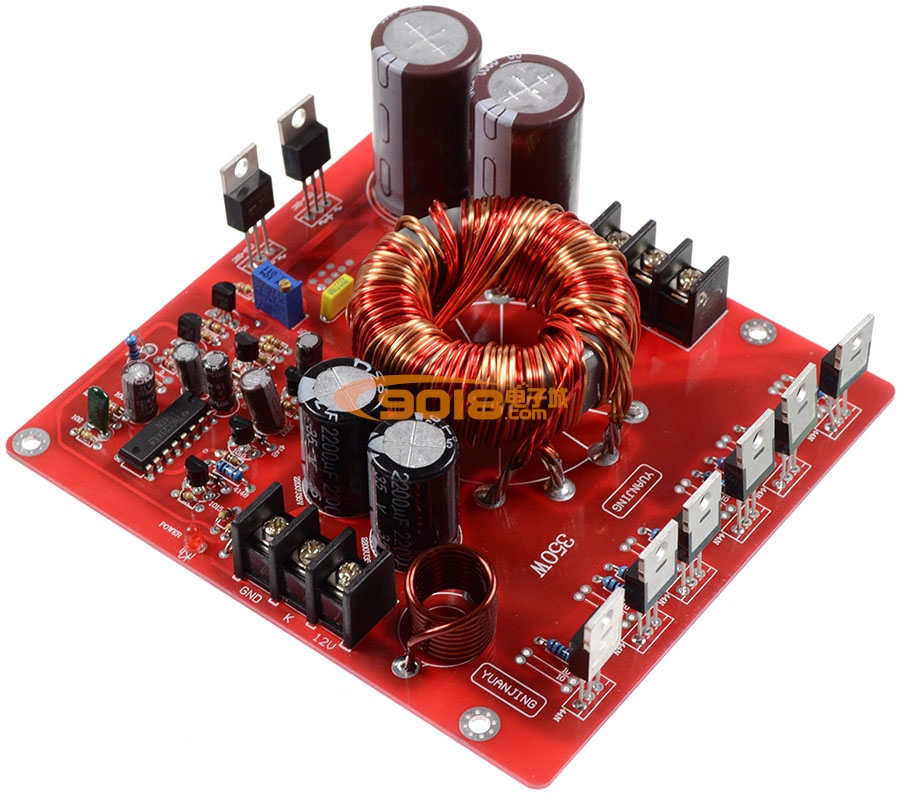

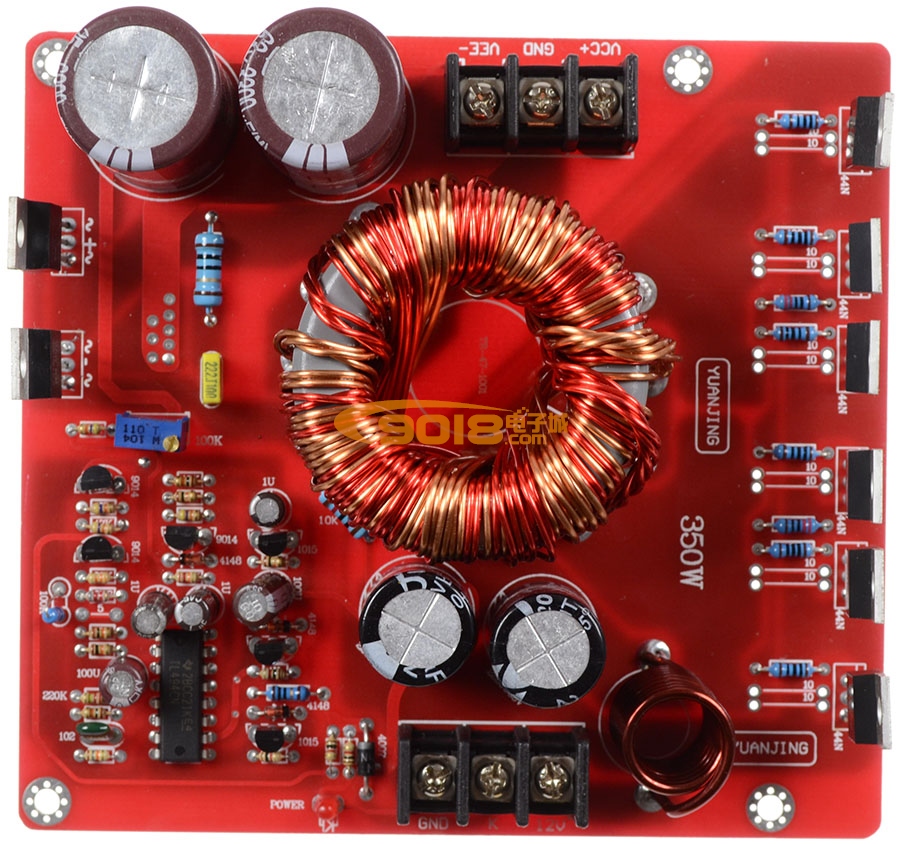

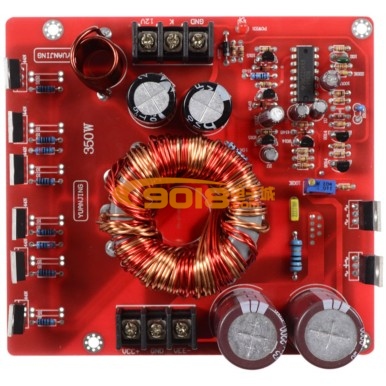

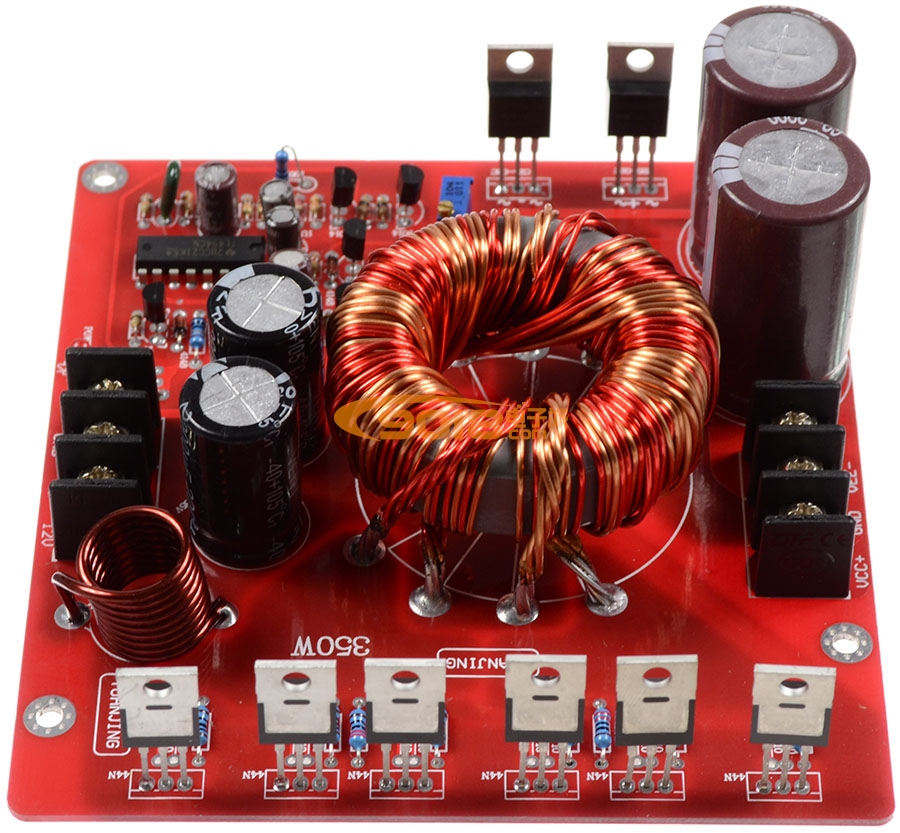

单直流DC12V转双20~30V升压板 350W功率 输出电压可调

商品货号:001721901

商品品牌:国产

销 售 价:¥118.00 (不含配送费用)

商品评分:0 (共 0 人评论,2 个咨询)

我要购买: 片(限购 1000 片)

DC12V升压板(350W)电压可调30%

商品详情

本品所有零部件均为使用优质原装零部件,不仅仅是安全质量得到保障,使用寿命长,更重要是使实际性能能达到设计目标的强有力保证。追求第一流的品质是本店的一贯宗旨。

简介:

n主滤波电容采用进口化工3300UF/50V*2个,内电压最高可以达到65V,其他电容均采用台湾名牌
nPCB采用1.6mm厚双面板材,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能
n适合汽车音响的改造,能把单12V输入变为双的+-20-30V之间输出,令更多双电源的功放板能在12V的汽车上使用。
n率输出350W。
n转换效率85%以上。
n电源输入端的“K”为控制开关机线,接12V为开机,不接或接地为关机。

PCB尺寸:128*118MM。

输出电压调节方法:本板输出电压可调范围有一定的误差,大概在20~30V左右,每块板有一定的公差,不能确保一定最低就是20V,最高30V。空载条件下调节输出电压用万用表测量数值无变化,原因是开路状态下滤波电容充电后电压上升(最高30V左右),导致输出端电压只能调高不能调低,请先断掉12V输入电源,然后在输出端(VCC+和VEE-)短接一个500-2K的电阻将输出端放电至0伏,若无条件请直接通过引出线短路放掉电容里的电,再逆时针旋转微调电位器5~8圈,把输出端电压调到最低(约20V),然后再上电顺时针调高电压至合适您的设备。请务必将输出电压调至与您的设备电压相匹配,并且正确安装散热器后再互相连接使用,如未能正确使用导致您的设备损坏的,后果自负,本店概不接受此类退换货请求,也不受理此类技术咨询。
