LM2577高效开关升压模块

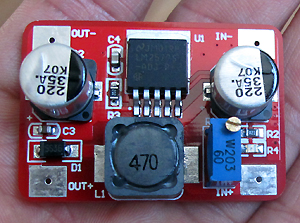

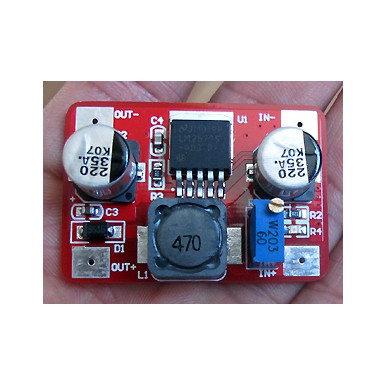

可调式高效升压模块，体积大小为44*30*12毫米,板上标有IN+的接输入电压的正极，板上标有IN-的接输入电压的地，板上标有OUT+的是输出电 压正极，板上标有OUT-是输出电压的地。输入电压3.7～22V，输出任意可调5～30V，驱动电流最大3A，效率达95%！作常用的单节锂电3.7升 5V做移动充电宝是轻而易举的事，3A驱动电流同时给多台手机、mp4等充电没问题.输出驱动功率达13W，不适用于升压给笔记本充电，笔记本通常需要4 安35W以上的！
【应用】：
数码产品电源系统、太阳能电源处理、LED产品、节能电器等。
注意事项：
1：先接好输入电压并调节到需要的输出电压，然后接负载！电源开关应加在输出端，这样可以防止电路还没起振就处于保护状态，如果输出端什么都不接板子静态电流约8.5mA（不算板上的LED耗电）。如果负载只有几百mA的开关可以接在输入端。
2：旋转蓝色的精密多圈电位器逆时针调电压加大，顺时针调电压变小。
3：输出电压不允许调高于30V，高于30V会损坏输出滤波电容器。
4：输入端千万不能正负极接反，那样将损坏升压IC！千万别马虎！
5：输入电压必须在3.7V以上，低于3.7V，输出电压将不稳定。
6：输入端请尽量用线芯较粗的导线连接。
7：这是升压板，所以输出电压永远大于或等于输入电压。
8: 上电后不能用手触摸电路板上元件，DIY需要一定的电子知识和动手能力，请小心操作，避免人为因素造成的损坏
由于买家没有按照说明去正确使用导致的电路损坏或擅自修改元件参数造成损坏后果自理。
【使用建议】：
输入与升压输出电压尽量不要相差太远，为什么呢？举个例子说明一下：输入4.2V（单节锂电充满电），升压 输出12V，假设12V接的电器负载功率为10W，那么输入的 I = P/U，即：10/4.2 , 约=2.4A ，即推这个负载锂电以2400mA（不含5%损耗）放电，容量小的锂电一下子就用完了.一般合理应用举例：单节锂电3.7V升5V，单节3.7V升 7.2V，两串锂电7.2V升12.6V等等，三串锂电12.6V升18V等等。
