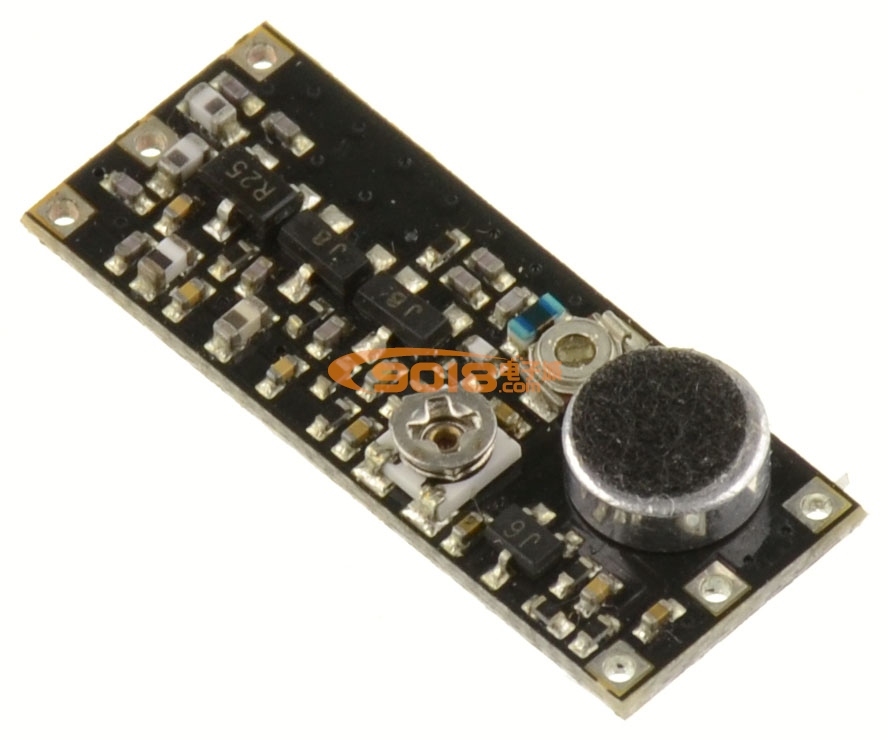

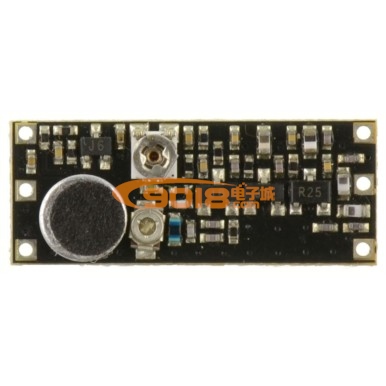

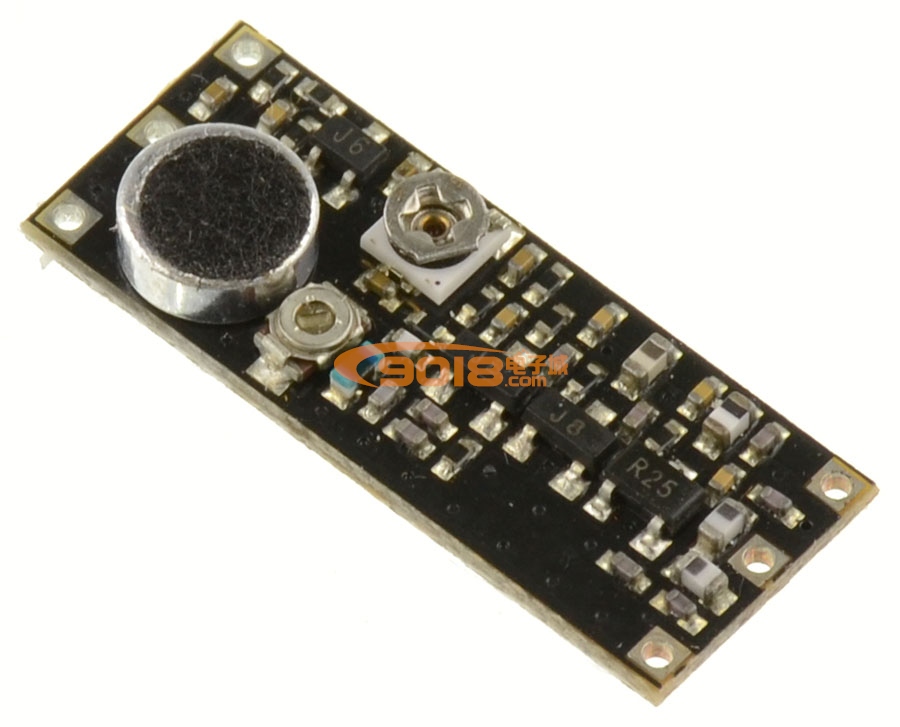

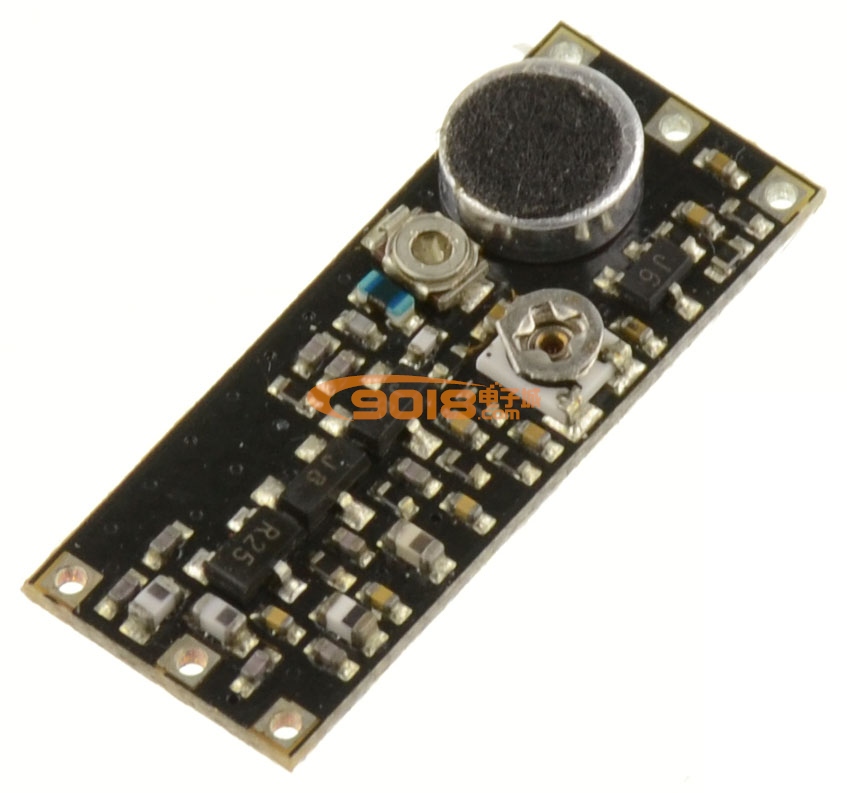

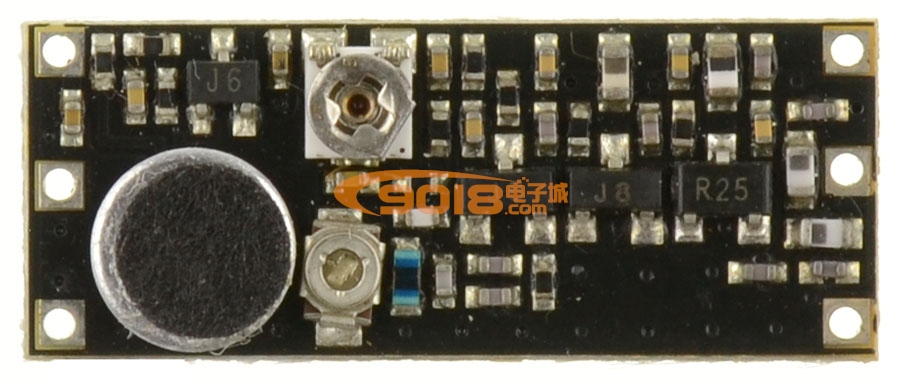

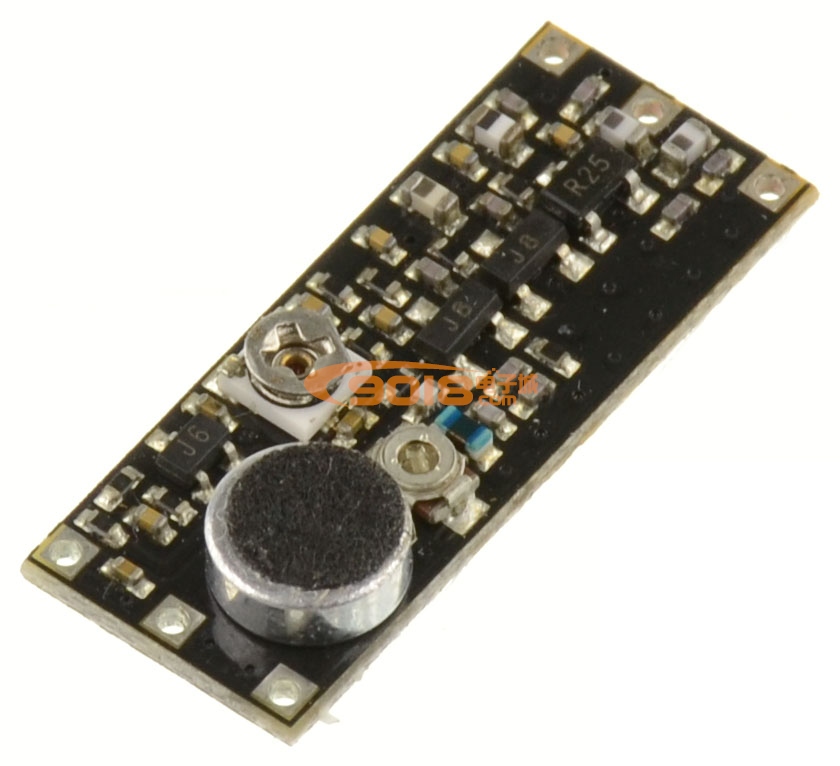

大功率远距离1000米微型调频发射片/FM无线话筒/无线传声模块
商品货号：001941901
销 售 价：¥38.00 （不含配送费用）
搭配商品
-
1.14米114cm拉杆天线/可伸缩天线/FM调频发射接收天线 M3外牙3MM螺柱 直径8MM8节销售价：¥15.00
一、产品参数
- 外形尺寸：25*10mm
- 工作电压：2V-5V（可用移动电瓶、干电池、可充电池，使用质量低劣的普通电源、手机充电器可能会有交流噪音，电压过高会烧发射管，高于5v功放三极管会急剧发热，需加强散热，否则烧毁电路板不予保修及退换货）
- 工作电流：30-80mA（实测输入工作电流：4.8V-87mA，3.6V-63mA，2.4V-36mA，测试用80cm导线为天线，分别用四节、三节、两节镍氢充电电池测试）
- 发射频率：80-110MHz（调节电路板上微调电容来改变频率，完全覆盖家用FM收音机频率）
- 发射功率：150mW，50米-1000米（视天线质量、使用环境、接收机灵敏度决定距离）
- 接收方式：普通家用FM调频收音机接收。手机自带的FM收音机也可以接收，但是软件APP需网络流量的网络收音机无法使用。
- 发射距离：空旷无障碍物直线发射距离可达1000米以上（6V供电，80cm专业天线，德生PL606高灵敏度收音机测试结果，如果普通天线或在楼群等有障碍物环境测试，距离会急剧缩短）。本品标称距离仅供参考，受实际使用环境响影响，不能百分百确保发射距离达到标称值。
二、产品特点

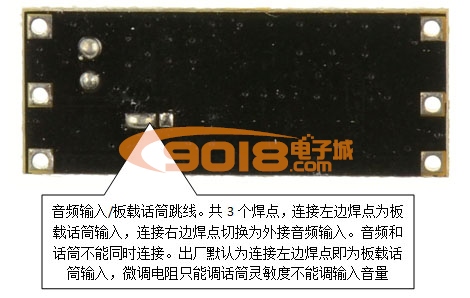

- 板载自带麦克风，可外接音频输入（单声道）
- 输入话筒和音频灵敏度可调，发射频率连续可调
- 发射功率：5v输入可达150mw发射功率，空旷300米以上！
- 采用进口元器件，工作稳定，频率稳定无频漂。
- 宽带调制，音质好，可与FM广播电台音质媲美。

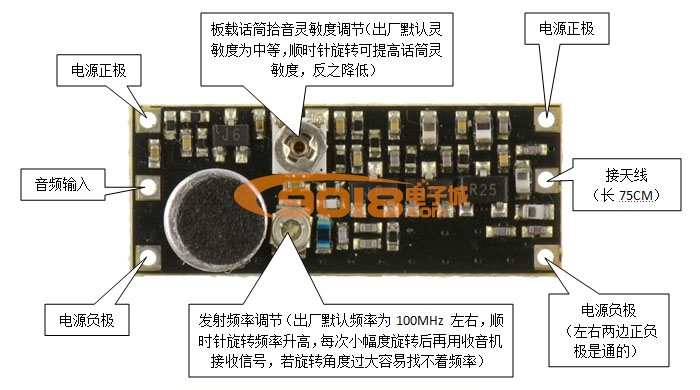

三、接线说明
- 发热说明：
如果模块发热很烫手，说明天线匹配的不是很好，一部分发射功率无法通过天线发射出去，变成了热能，会使得电路板比较烫。发现这种情况就要考虑调整天线。 - 天线设计：
1）天线决定了发射距离。好的天线比差的天线发射距离远很多。
2）建议使用75-80厘米长拉杆天线，然后用一根1cm左右软导线连接焊接接在电路板上的发射天线焊盘，效果较好。
3）如果对距离要求不高，但是希望更微型隐蔽，可以使用普通导线，短一点也行，但是会降低发射距离，请自行测试。 - 电池续航：
客户可自行计算电池续航时间，所用电池品牌、型号不同，电池容量大小有异，模块连续工作时间与电池容量成正比。计算公式如下：
5v供电：使用时间（小时）= 电池容量（mAh）/ 85mA
3.7v供电：使用时间（小时）= 电池容量（mAh）/63mA
例如：
一节三星2600mAh的18650锂电池（3.7V）给本模块供电能工作多久呢？
2600mAh 除以 63mM = 41.2小时，大概可以用41个小时哦，很省电呢。 - 频率调节：
本品电容器很小，普通螺丝刀无法拧，必须用0.8mm的表起子螺丝刀才可以拧。可自行制作。例如用一条小铁片（罐头盖剪下）夹在一根木头筷子上。 - 焊接说明：

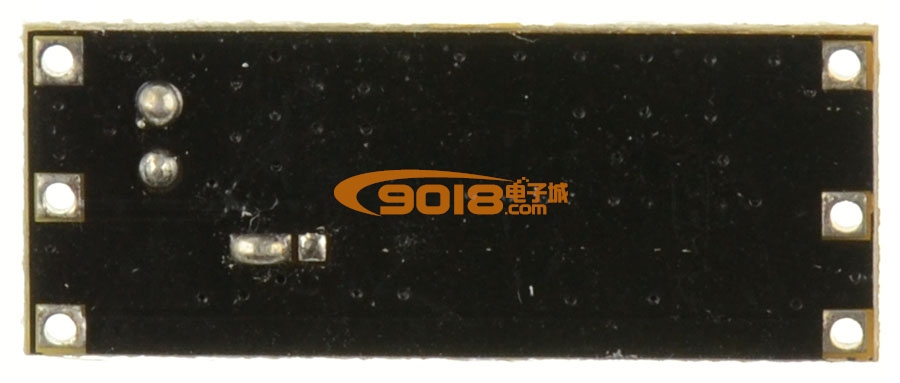

左右正负极焊盘是相通的，是一样的，电源接哪边都可以的。
