首页>>发烧音响>>发烧电路>>功放板>>LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板
  • LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板
  • LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板
  • LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板
  • LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板

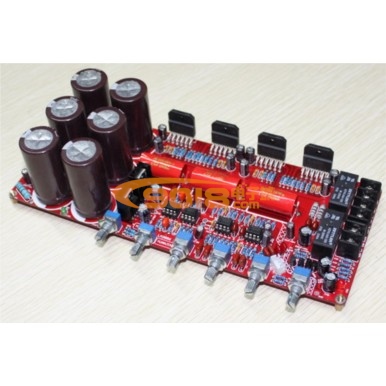

LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板
添加到收藏夹 查看高清大图

LM3886TF+NE5532 经典发烧IC 2.1声道低音炮发烧功放板

商品货号：001544501

商品品牌：国产

销 售 价：¥258.00 （不含配送费用）

商品评分：10 （共 1 人评论，16 个咨询）

配置：
  • 不带散热器选中
您已选择：
抱歉！此商品已下架。请浏览其它类似商品..

搭配商品

  • 功放板/前级板/音调板/机箱/外壳配套电位器旋钮（48MM*17MM）
    功放板/前级板/音调板/机箱/外壳配套电位器旋钮（48MM*17MM）
    销售价：¥5.00
  • 功放板/前级板/音调板/机箱/外壳配套电位器旋钮（26MM*17MM）
    功放板/前级板/音调板/机箱/外壳配套电位器旋钮（26MM*17MM）
    销售价：¥2.80
  • 功放板/前级板/音调板/机箱/外壳配套电位器旋钮（13MM*17MM）
    功放板/前级板/音调板/机箱/外壳配套电位器旋钮（13MM*17MM）
    销售价：¥1.80
  • 功放板/前级板/音调板/机箱/外壳配套电位器旋钮（21MM*17MM）
    功放板/前级板/音调板/机箱/外壳配套电位器旋钮（21MM*17MM）
    销售价：¥2.50
  • 功放板/前级板/音调板/机箱/外壳配套电位器旋钮（17MM*17MM）
    功放板/前级板/音调板/机箱/外壳配套电位器旋钮（17MM*17MM）
    销售价：¥2.20
  • 莲花插头双声道/立体声/RCA双公头音频连接线 长1.5米
    莲花插头双声道/立体声/RCA双公头音频连接线 长1.5米
    销售价：¥6.00
  • 高品质音频连接线 2.54mm 3PIN公头转RCA莲花插座
    高品质音频连接线 2.54mm 3PIN公头转RCA莲花插座
    销售价：¥5.00
  • 功放板/前级板/音调板/机箱/外壳配套电位器旋钮（15MM*17MM）
    功放板/前级板/音调板/机箱/外壳配套电位器旋钮（15MM*17MM）
    销售价：¥2.00
  • 优质音频信号输入/输出两芯屏蔽线 单3PIN插头 长度35CM
    优质音频信号输入/输出两芯屏蔽线 单3PIN插头 长度35CM
    销售价：¥1.80
  • 300W发烧环型变压器 发烧环形环牛(双22V/24V/26V/28V/32V/40V)
    300W发烧环型变压器 发烧环形环牛(双22V/24V/26V/28V/32V/40V)
    销售价：¥150.00

商品详情
配送费用
输出声道：2.1声道（双声道+低音炮）功率范围：61-100W
电路结构：功放IC工作方式：AB类（甲乙类）

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

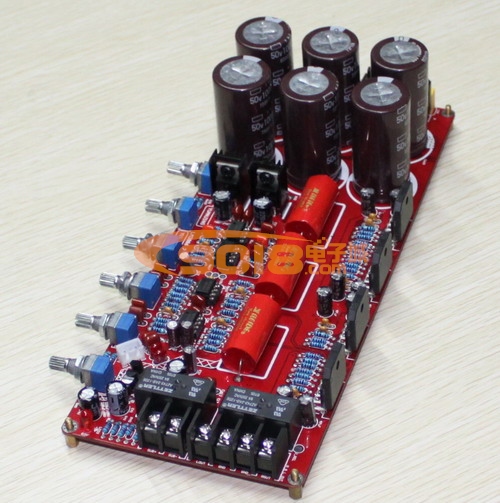

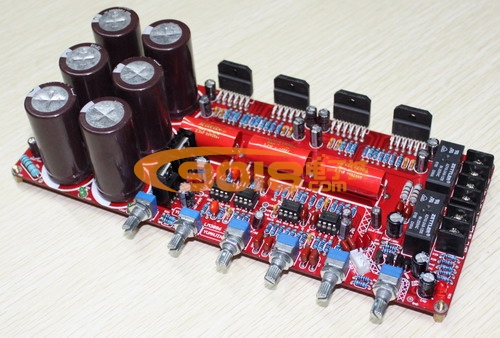

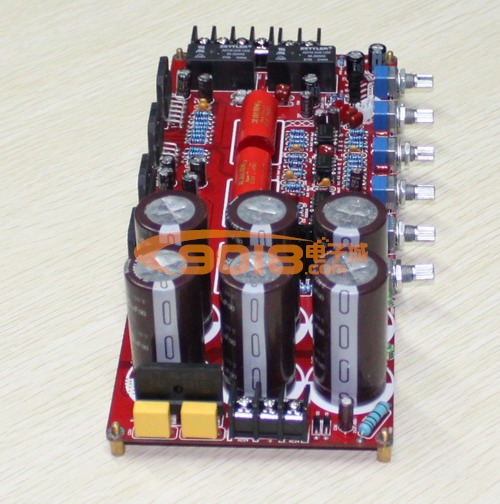

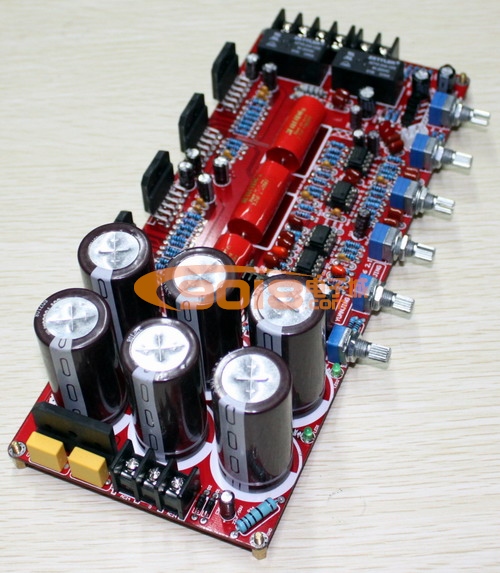

LM3886+NE5532 2.1 低音炮功放板

商品详情

本品所有零部件均为原装正品，使用优质原装零部件，不仅仅是安全质量得到保障，使用寿命长，更重要是使实际性能能达到设计目标的强有力保证。

n  采用全新原装LM3886和NE5532。

n  前置输入电容和级间耦合电容采用CBB电容2.2UF，电解电容信号主回路采用台湾名牌，主滤波电容采用黑金刚容量10000UF/50V*6，总容量达到6WUF，整流采用国产25A及以上扁桥，保证强力的源源不断的动力支持。

n  电阻选用五环金属电阻，主回路采用精度±1%的五环金属膜电阻，保证了整机良好的信噪比。

n  PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能。

n  前级调音部分设计的负反馈调音，能减小交越失真，听感更佳。

n  选用镀金圆孔IC座，并非一般的IC座，更加耐用！



整个电路板走线布局相当严谨合理，整体PCB走线采用一点接地方式。本功放板工作稳定可靠，输出功率大；声音优美圆润，音场开阔。立体感强，低频沉稳扎实有力，信噪比相当出色，动态范围广；细节清晰、瞬态响应出色，播放各种音乐均应付自如，在家庭的放音环境下有很不错的表现。



PCB尺寸：236*98MM

供电电压：交流双20V-28V，建议双26V，功率250瓦以上

输出功率：68W*2（左右声道）+120W（8欧姆低音炮）

喇叭阻抗：4-8欧姆

电位器中心间距：25MM

从左到右电位器：低音频率，低音音量，左右声道总音量，左右声道低音，左右声道高音，总音量
