一、电路说明:
RG、Q1、Q2组成光控开关;当炉火燃烧时光敏电阻RG受到强烈的光照,内阻很小,Q1、Q2均截止,由Q3、Q4组成的报警电路不工作;当炉火熄灭时,光照基本消失,光敏电阻内阻增大,致使Q1、Q2导通,接通了报警电路的电源,扬声器发出报警声;调节可调电阻RP可获得合适的报警灵敏度。
测试时可以采用白炽灯的亮灭当做炉火的燃烧与熄灭。
本套件采用4.5V直流供电。

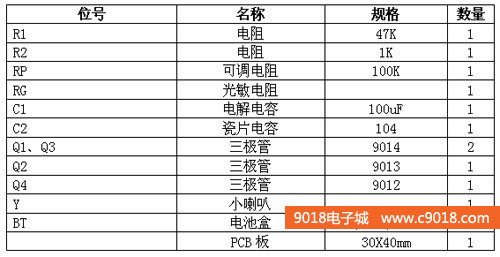

二、元件清单:

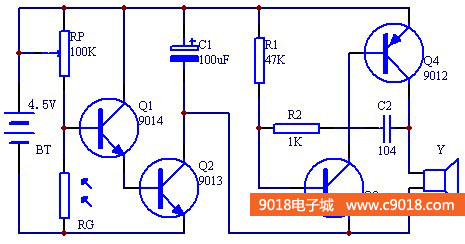

三、电路原理图:

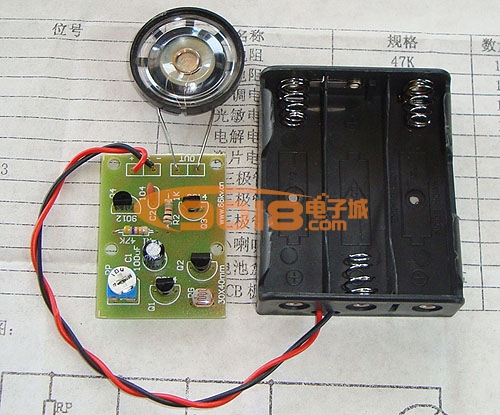

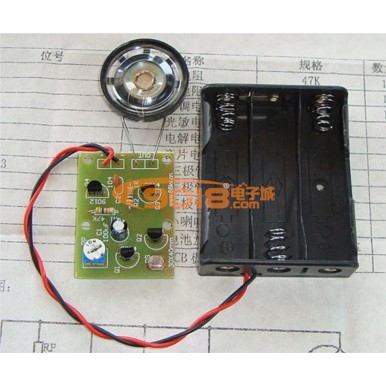

四、焊接好的成品图片




以下内容为:熄火报警器套件焊接过程

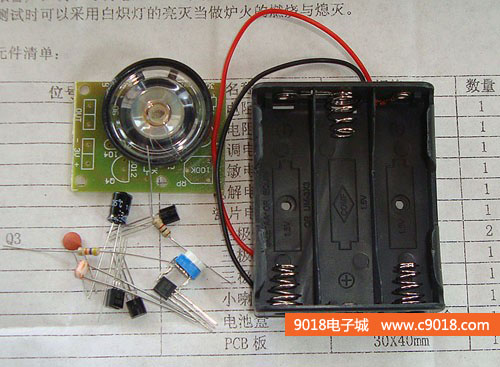

1、跟据元件清单检查熄火报警器元件数量

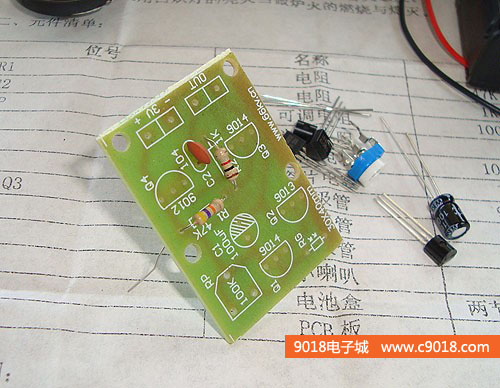

2、首先焊接如电阻、瓷片电容等较小的元件

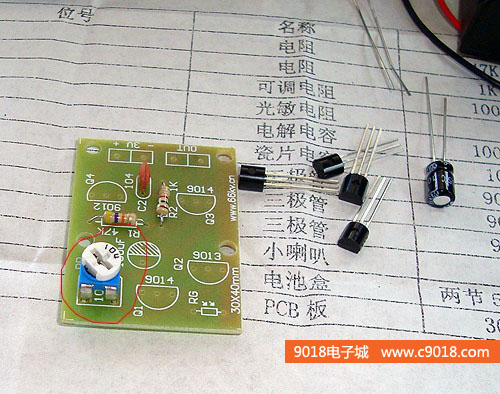

3、焊接100K的可调电阻

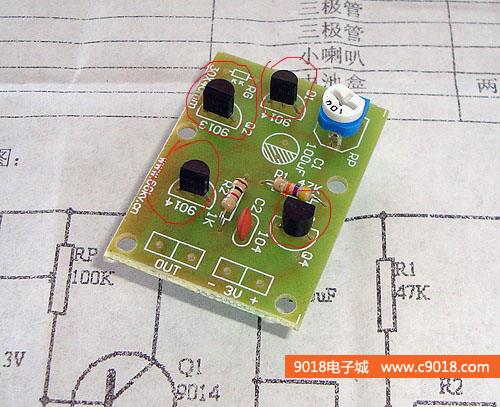

4、焊接三极管,三极管都是小功率的有9012、9013、9014,焊接时别弄错了,还要注意其引脚排列,如图所示焊接即可

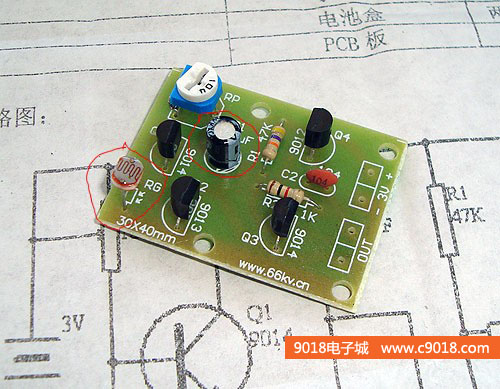

5、最后焊接电解电容和光敏电阻,电解电容要注意正负极

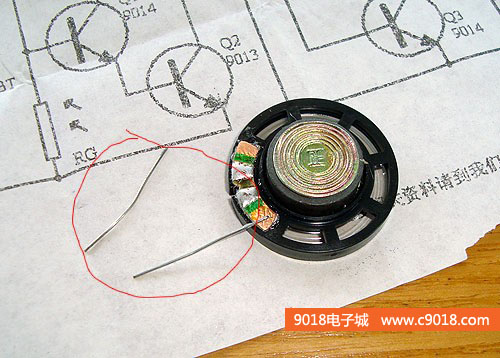

6、这个是熄火报警器的喇叭,喇叭没有配引线,取两只剪掉的元件引脚,准备焊在喇叭上

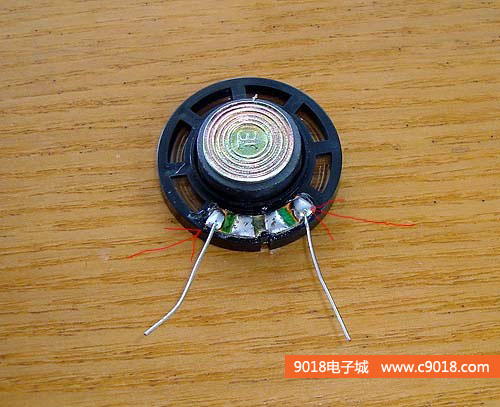

7、这是焊好引线的喇叭,一定要注意引线焊在喇叭接线端的两端位置上如图两个箭头所示所示


8、把喇叭的引线折一个90度的弯

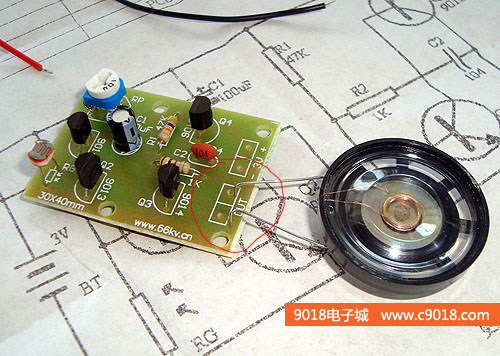

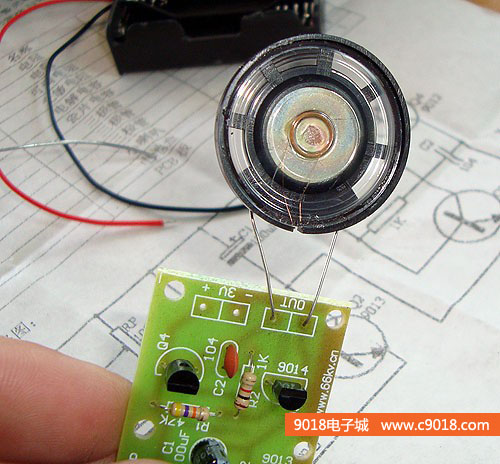

9、把喇叭引线焊接在熄火报警器电路板的OUT端,不用考虑正负极

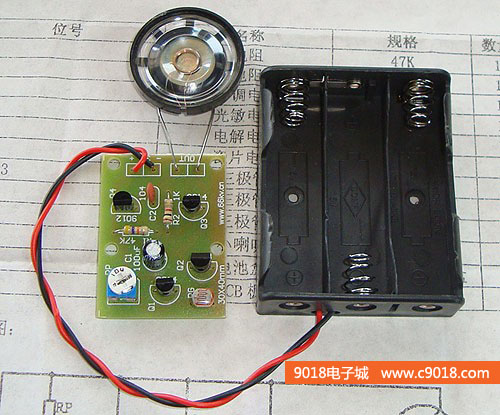

10、接上电池盒,红线为正极,黑线为负极,这样熄火报警器就焊接好了,装上电池通电实验就行了
