TDA7294大功率100W 1.0低音炮功放板 5532前级 散件 特价
商品货号：001246901
销 售 价：¥61.00 （不含配送费用）
商品评分：10
| 输出声道： | 单声道 | 功率范围： | 101-200W |
商品介绍：
TDA7294低音炮(散件)功放套件，电路采用原装意法半导体（ST品牌）TDA7294音频功率放大，低频处理电路采用德州仪器（TI品牌)NE5532，本电路最大输出功率可达100W。PCB布局合理，无噪音，性价比高。
本电路可根据DIY朋友的喜好和朋友们现有的喇叭频率及箱体来调整低音的输出频率，只要更换电路中C5*的容量，就可以改变输出频率，电容容量从103、223、323、473、683、104范围选择，哪个频率适合您就选哪个~~，需要全频输出，去掉C5*就好。（注：如果您喜欢更低一些的频率的话，可以将C4由原224更换为474，R10由原22K更换为47K，只要您的低音喇叭能够承受这种频率，否则因喇叭承受不了低频的冲击会出现打底的破音！！！)设计十分人性化，满足朋友们的不同需求，板子体积小巧，使用非常灵活，既可单独用作1.0功率放大，也可用两片板合并为大功率2.0应用，还可以将您现有的2.0功放升级为大功率2.1低音炮功放。
适用电源变压器范围：交流双11V~25V，双电源直流供电范围：正负35V以内。 (注：直流供电要用V+ GND V-三条线输出的DC电源。不可以使用单电源连接使用，比如笔记本电脑电源就是单电源）。电源功率最小不少于50W，输入的电源功率越大，功放的输出功率就越足，相应需要配用更大的散热片哦~~

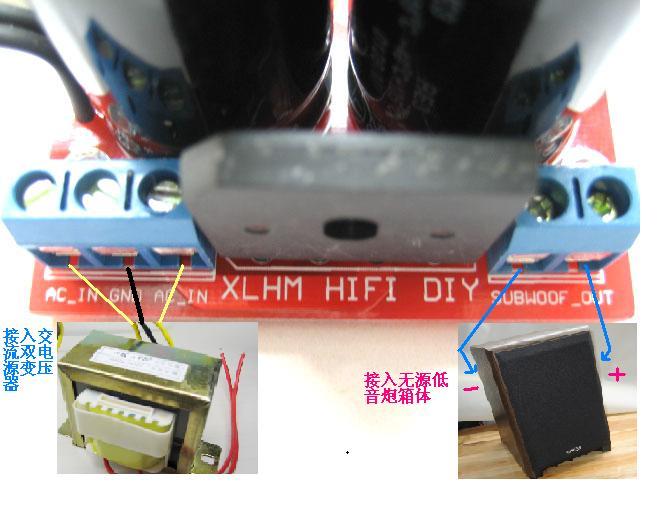

注：连接双电源变压器输入时，请千万注意三条线的正确接入，否则通电就烧坏IC。

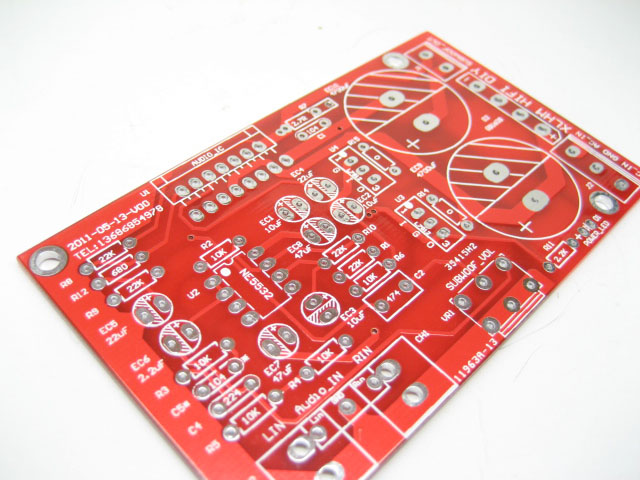

本套件PCB采用高档双层玻纤板，红油阻焊层，沉铜喷锡工艺，品质可见。板上标明了原件名及参数，非常适合DIY朋友们动手焊接哦~~
PCB规格：约53MM*91MM
本品为散件价格（不包括散热器），发货是一片空板及板上所有配用的元器件，需要您自己懂电子技术，且有一定的动手能力才能完成安装哦！

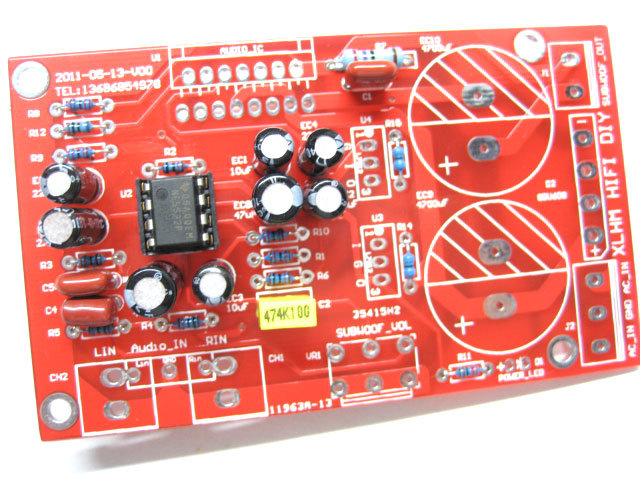

焊接中的板子
PCB板上已经有元器件标识，只要按标识将元器件一一对应插入相应位置，再焊牢引脚即可。焊接完成后，请安装好矽胶片、绝缘片及足够体积的散热片方可通电试机，因IC金属部位为负电源，切记哦~~否则易烧坏功放IC的哈！！

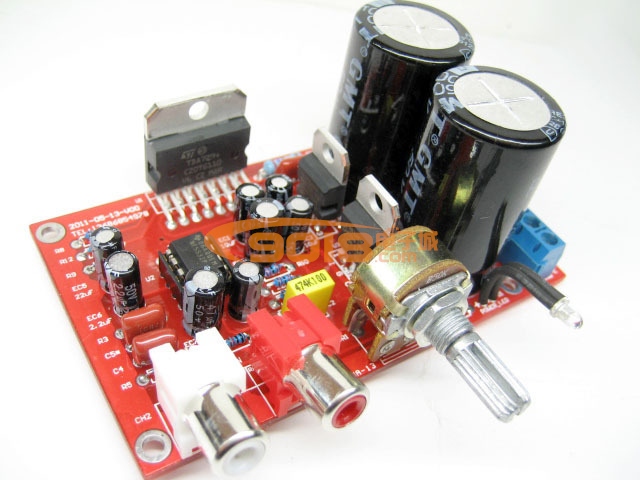

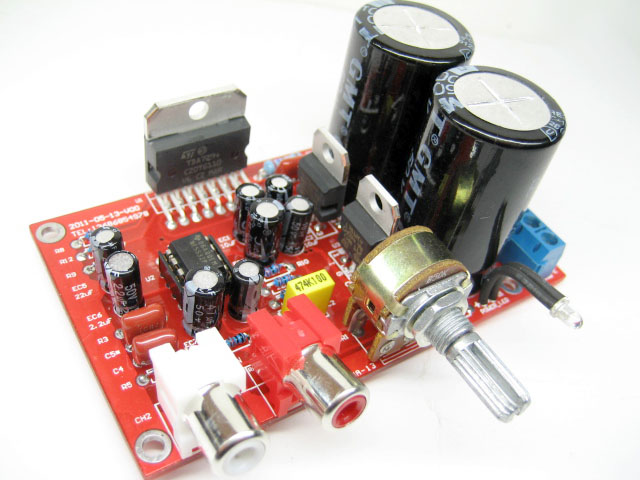

完成焊接的板子
重要申明：电子元件是技术含量较高的产品，我们售出的产品，如证明确有质量问题的，请您于收到货三天内将产品原样寄回，我们将于收到退货两天内重新发货更换（剪脚、上锡、客户操作失误或其它原因人为损坏的除外）！非质量问题一律不退换!
-
