商品介绍：

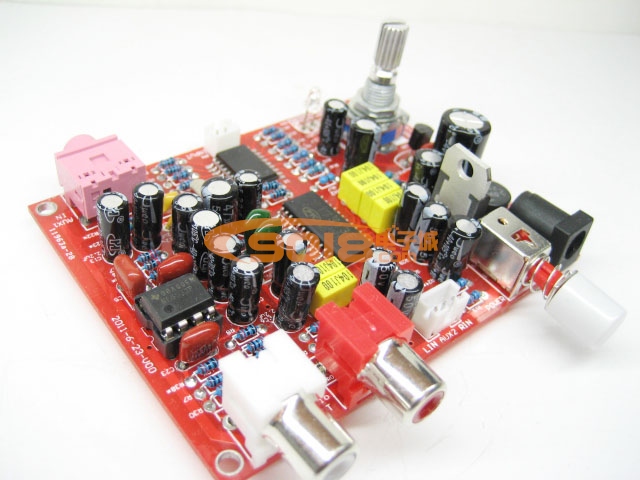

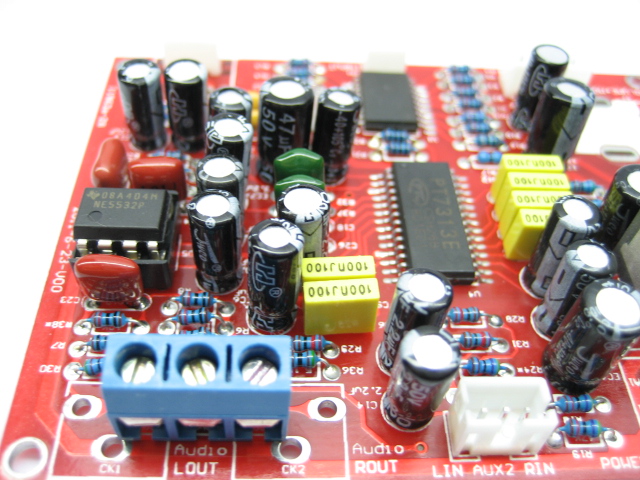

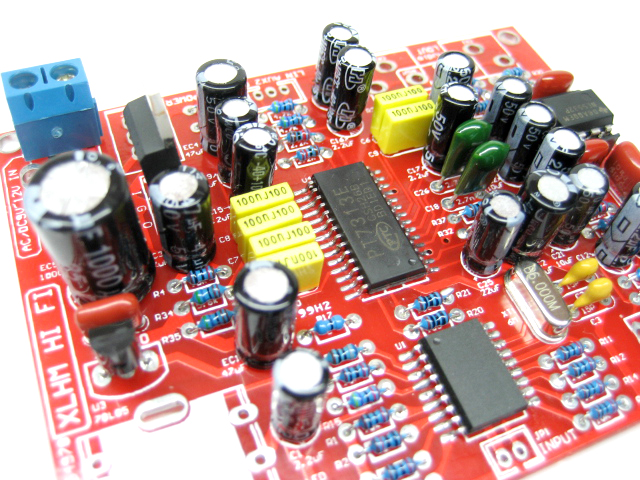

本调音板采用普诚（PT品牌）的电子音量PT2313(PT7313E)负责音效处理,。前级采用德州仪器（TI品牌）的经典双运放NE5532负责音频信号放大。系统由一颗单片机（CPU）程序控制：INPUT按键→两路外接音频信号的输入选择。MODEL按键→选择高音、低音、总音量调节。可与2.0功放搭配来调节音效，也可单独用作耳机放大。输入单电源供电，可选择交流或者直流输入，直流电源可不分正负极接入。输入电压范围：交流9V-12V，直流10V-18V。

本调音板电路，工厂一直在量产的成熟方案，器件选料精良，布局合理，无噪音，中高音饱满通透，低音低沉有力。是爱好DIY朋友们的好帮手！

新版升级，增加断电记忆功能，可记忆断电前的总音量，如您无需此功能，可备注，默认发货为加装记忆芯片的哦~~

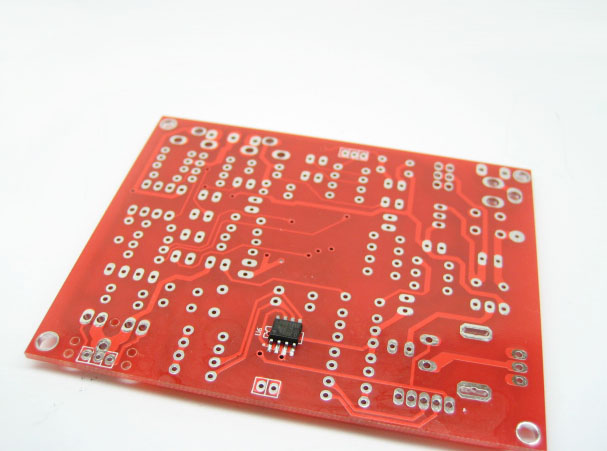

新增记忆芯片在PCB板的底层焊接面，如您不需此功能，则此芯片可去除。

注：本调音板设计是采用独立供电方式，如果是从功放板上取AC/DC电压，因连接不当有可能会引起噪音出现，请注意调音板与功放板的电源地线和音频信号地线要分开连接。（如连接后发现有噪音的话，主要检查输入电源，调音板与功放板的电源地线和音频信号地线要正确连接！！！）

功能描述如下：

INPUT键：(输入选择按键)系统通电后默认音频信号输入端口（AUX-1）状态，按INPUT键一下,系统切换到音频信号输入端口（AUX-2）状态。

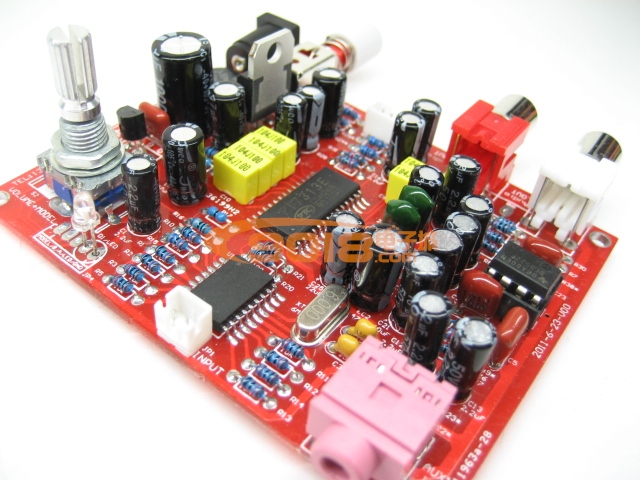

本音效板高音、低音及总音量的调节只需在一个带轻触按键的编码器上来完成，操作非常简便。编码器上的MODEL轻触按键，按一下，左右旋转即可调节高音，再按一下，可调低音，再按一下即调节总音量了。循环选择：高音→低音→总音量。调节音量可360度旋转，顺时针旋转编码器音量增加，逆时针旋转音量减小。系统通电后，默认工作在总音量调节状态，（比如选择到调节高音，当停止调节，3秒后自动恢复到总音量调节状态。）在调节音效时，编码器旁边的LED灯有闪烁提示。

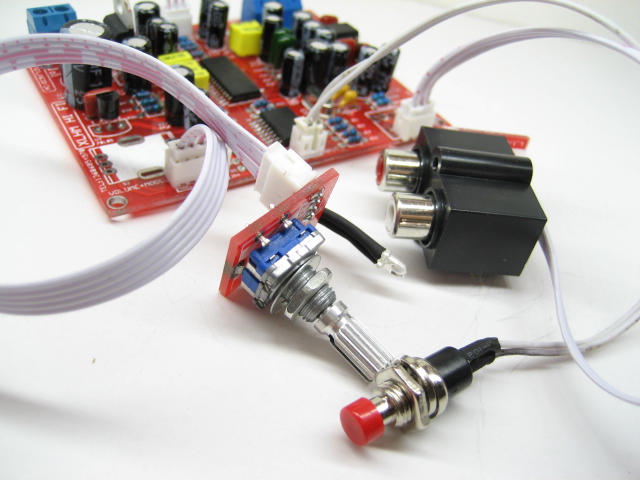

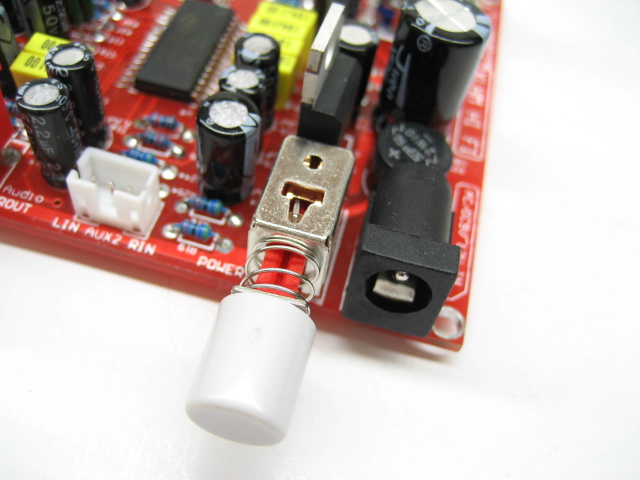

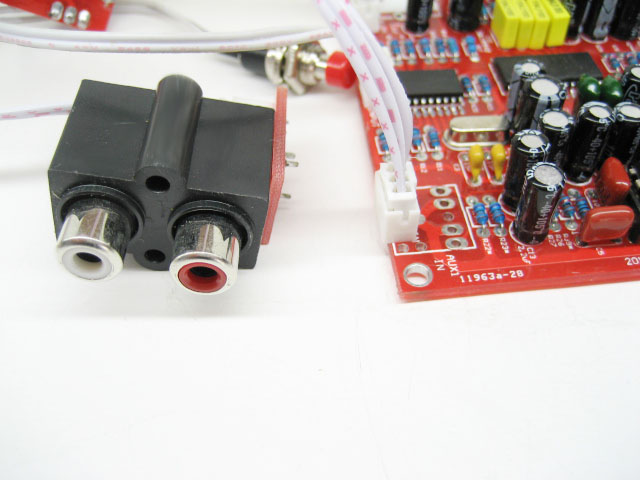

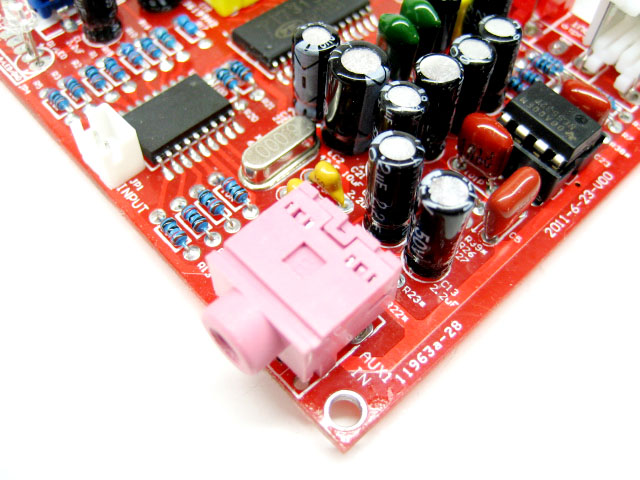

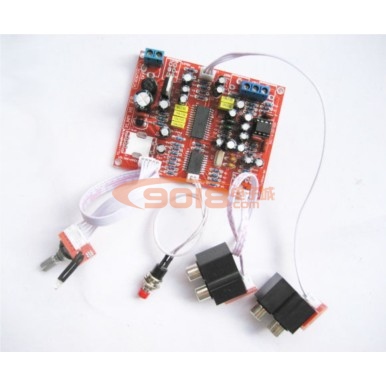

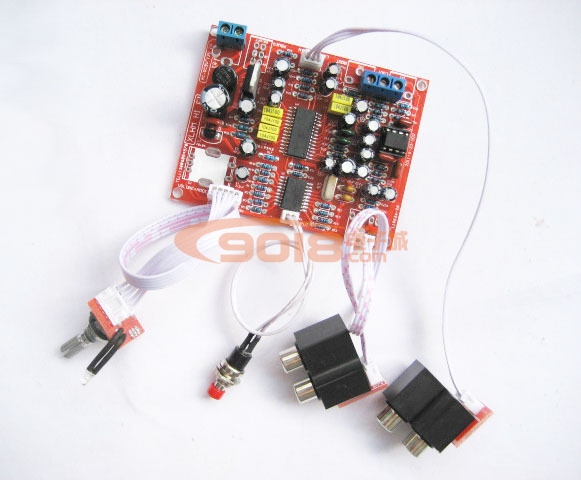

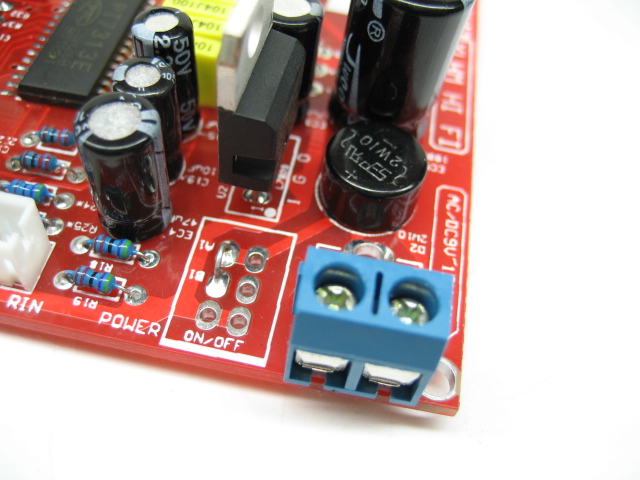

本音效板外接端口应用非常灵活，可用排线引出，适合各位朋友们随意安装，板上已预留接线插座，如：3.5音频输入座，也可换成外接两位的RCA莲花座；红白RCA音频输出端口，也可换成3P-5.0的接线座；DC电源插座也可不固定在板上，换成2P-5.0的接线座，如不需电源开关，只需将板上的A1与B1两点短接即可。
PCB采用高档双面玻纤板，红油阻焊层，沉铜喷锡工艺，布局合理，美观大方。
