卡拉OK板话放板音效板 PT2399 NE5532前级麦克风信号放大板 PCB

商品货号：001245601

商品品牌：

销售价：¥15.00 （不含配送费用）

商品评分：10 （共 0 人评论，0 个咨询）

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

商品介绍：

本卡拉OK板采用原装普诚（PT品牌）的PT2399负责回声音效处理，原装PT2399是一颗典型的卡拉OK回声处理集成电路，在CD、VCD、DVD、电视音晌、卡拉OK机上应用相当广泛。话筒前级采用两颗原装美国德州仪器（TI品牌）的经典双运放NE5532负责音频信号放大及声效处理。PCB采用高档双面玻纤板，红油阻焊层，沉铜喷锡工艺，布局合理，美观大方

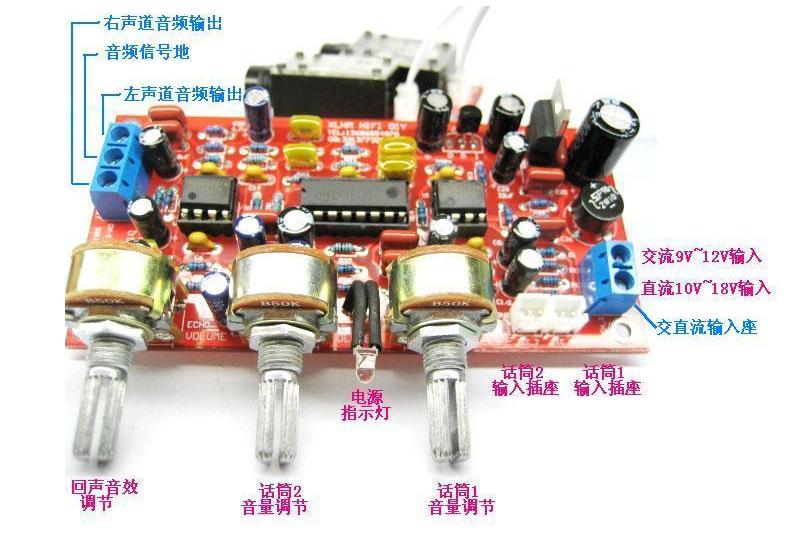

本卡拉OK板采用两路麦克风输入（可以兼容驻极体麦克风），两个麦克风分别由两个电位器控制输出音量，这样设计的优点：避免了因A歌手嗓门大把B歌手的声音给盖住了~~输入单电源供电，可选择交流或者直流输入，直流电源可不分正负极接入。输入电压范围：交流9V-12V，直流10V-18V。

此电路为工厂一直在量产的成熟方案，是K歌和吉他爱好者DIY朋友们的好帮手！可与本店任意一款功放板相配用。

喜欢自弹自唱的朋友们，暂时忘记工作和压力，适当的放松自己，想唱就大声唱起来吧！

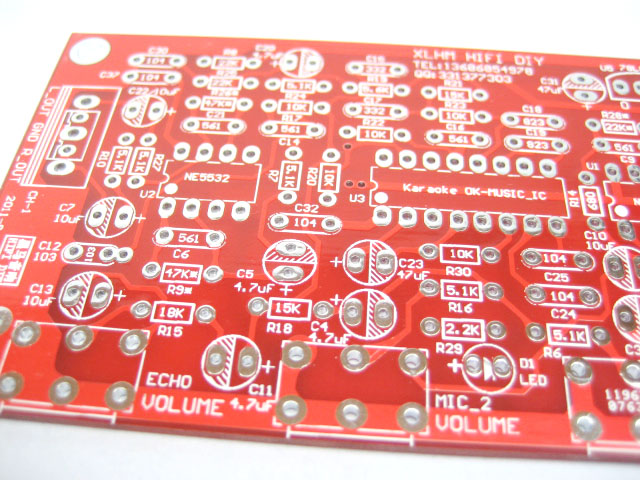

PCB板上标识非常清楚啦~~

注：本卡拉OK板设计是采用独立供电方式，如果是从功放板上取AC/DC电压，因连接不当有可能会引起噪音出现,（如连接后发现有噪音的话，主要检查输入电源，卡拉OK板与功放板的电源地线和音频信号地线要正确连接接！！！）。

本卡拉OK板采用两路话筒输入（可以兼容驻极体话筒）MIC-1/MIC-2两个麦克风插座为插接件用排线引出的，适合任意安装，用驻极体麦克风时，请用6.35转3.5的转换插头转接，
使用时，接上麦克风话筒后，请勿将话筒靠近音箱，否则易出现刺耳的啸叫声，因话筒与磁性材料会产生感应；驻极体话筒灵敏度高，使用时注意先将音量调小再插入。

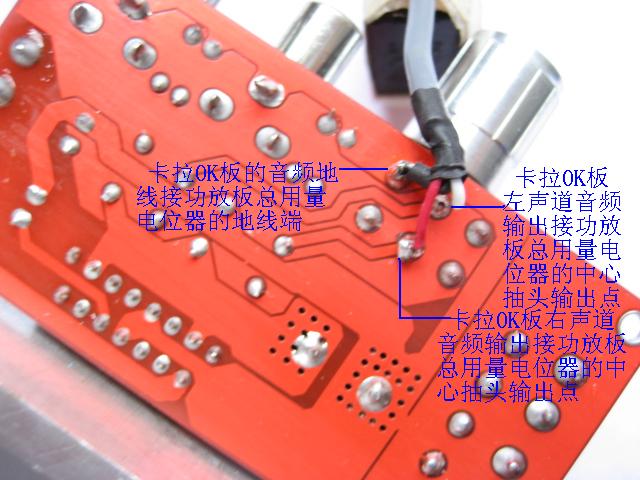

与功放板相连接时，请将本卡拉OK板左右音频输出信号连接至功放板的总音量电位器的中心抽头。音频信号地线连接到功放板的总音量电位器的地线端。

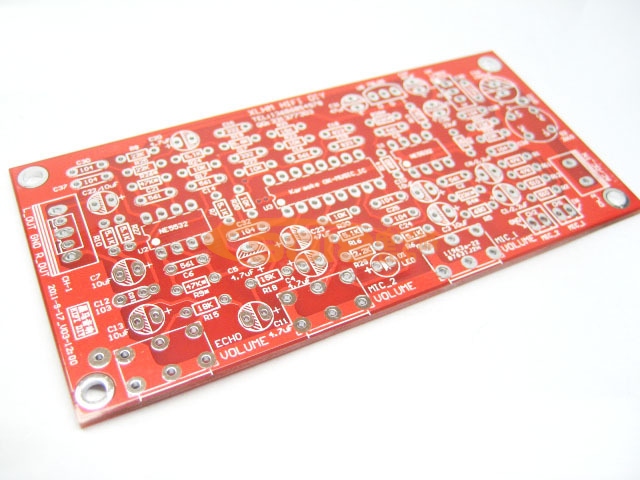

PCB规格：长约100MM宽约50MM

完成焊接的板子与功放板相接图示

卡拉OK板话放板音效板 PT2399 NE5532前级麦克风信号放大板 PCB

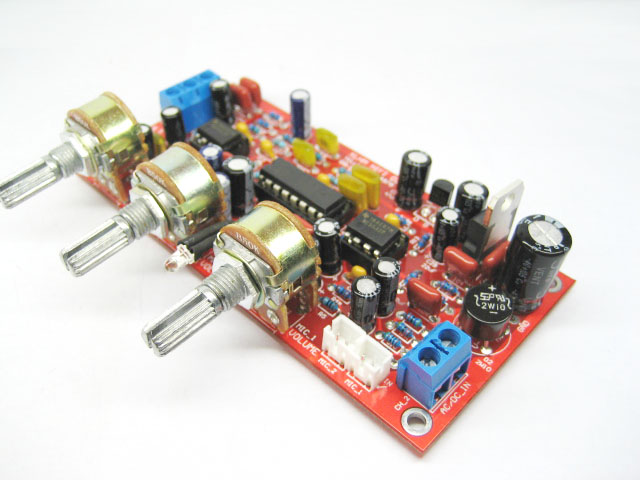

完成焊接的板子

重要申明：DIY套件在焊接、制作中，需要您具备一定的电子技术及动手能力方可顺利安装及使用，我们保证套件的元件都是全新原装的，散套件均可提供安装教程（购买产品后在线发送，需要请联系客服索取）。因功放套件方案是为音响厂所开发，与其有协议，电路图不可外发，所以请各位客户谅解！没有剪脚焊接前有质量问题可以退换，人为或者焊接后元件损坏以及制作不成功的，我们不提供任何退换服务。
